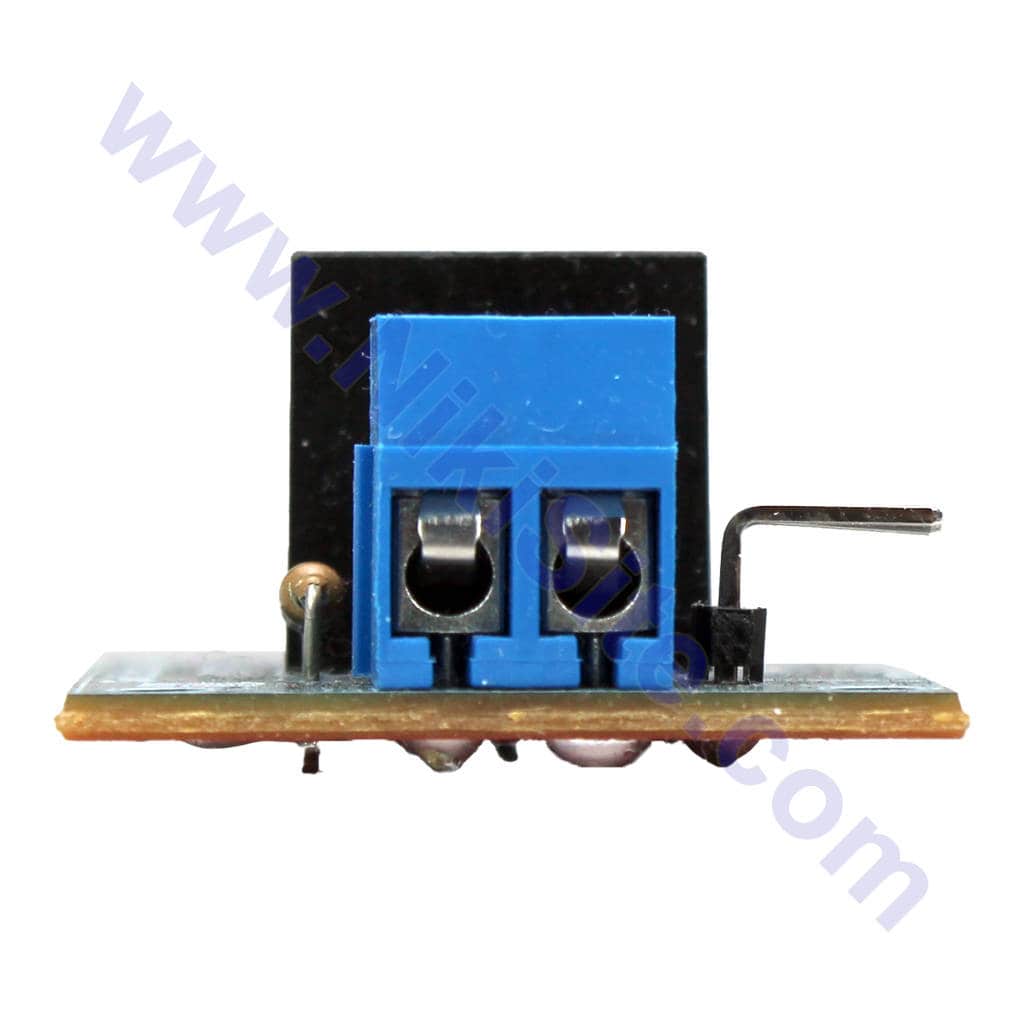

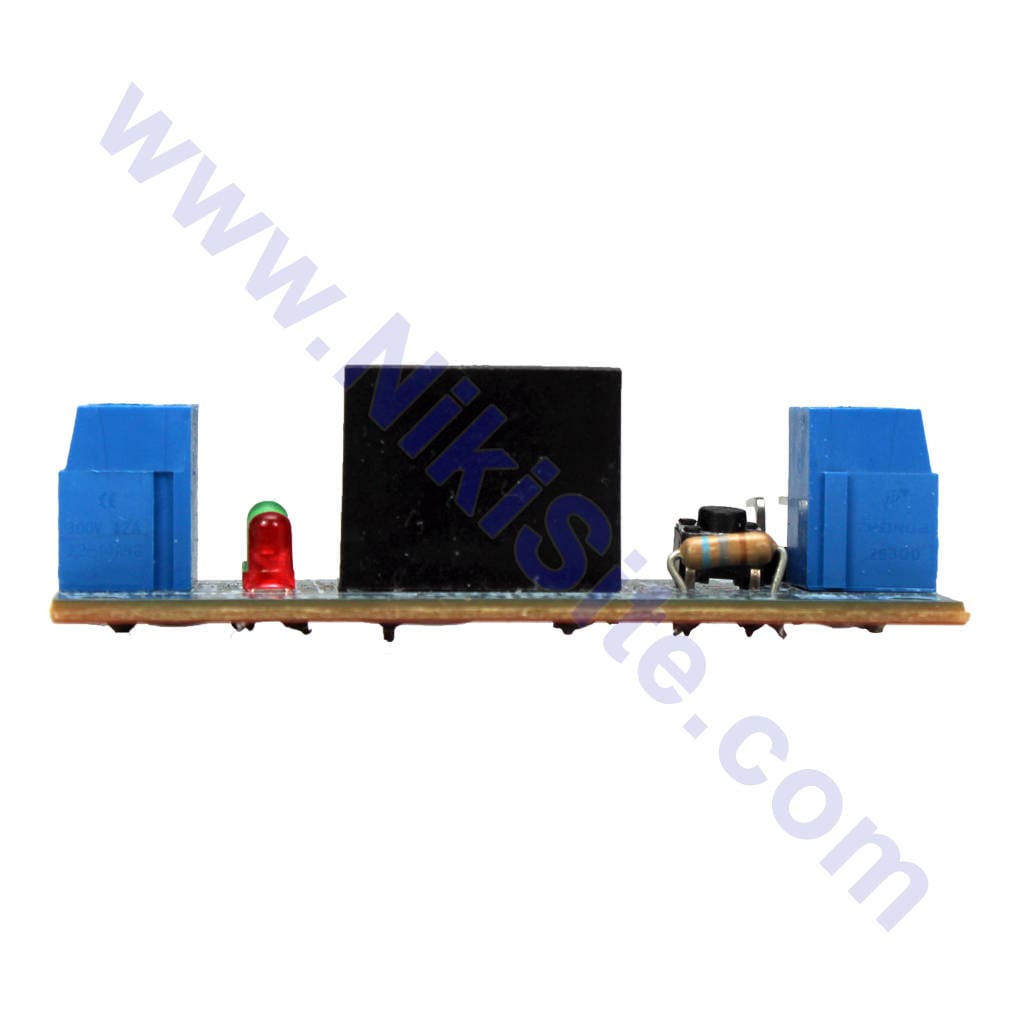

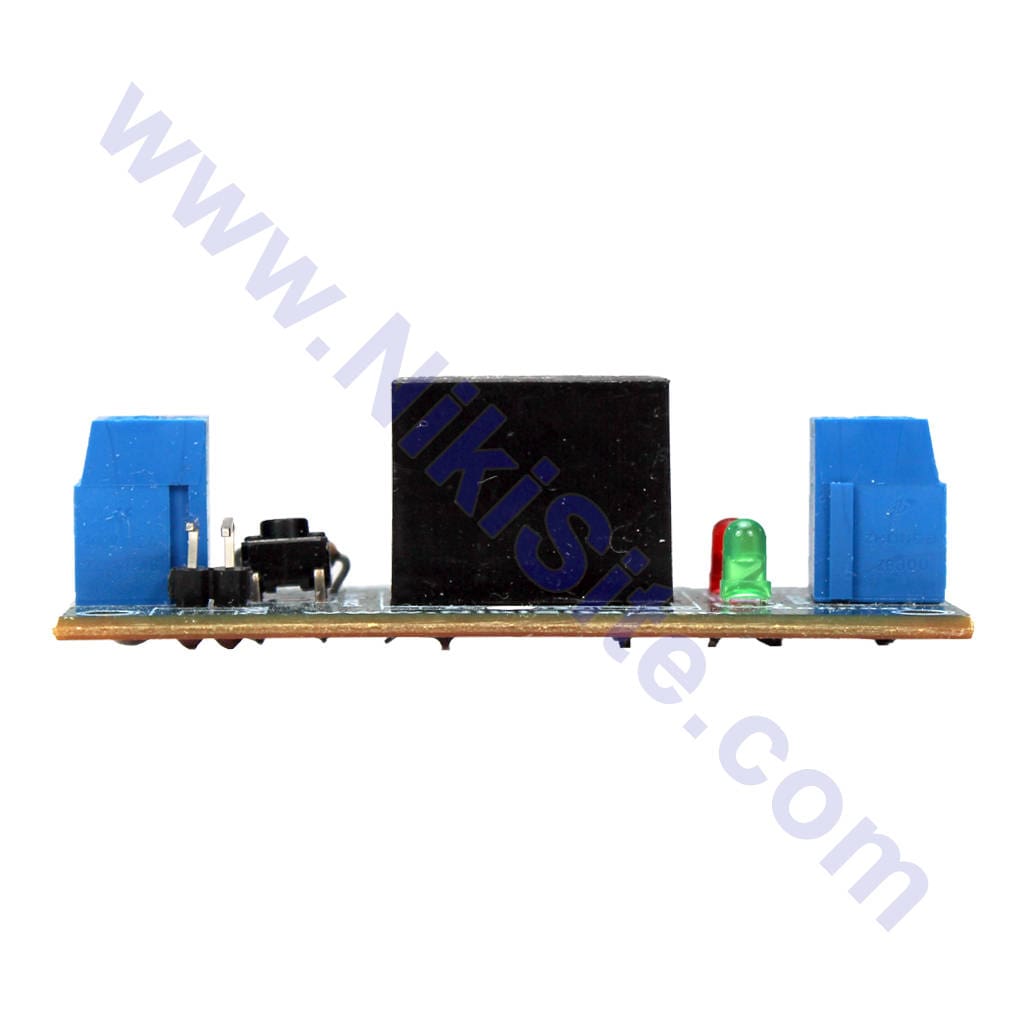

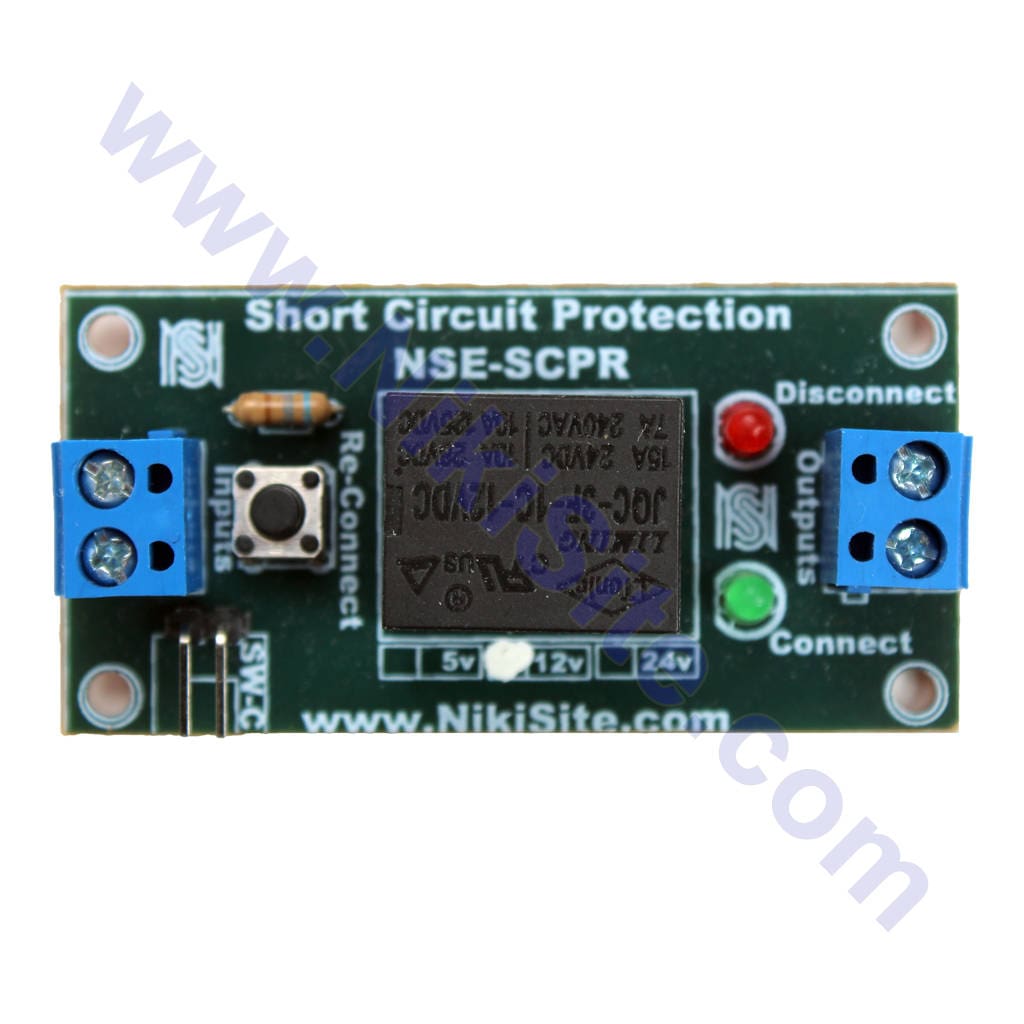

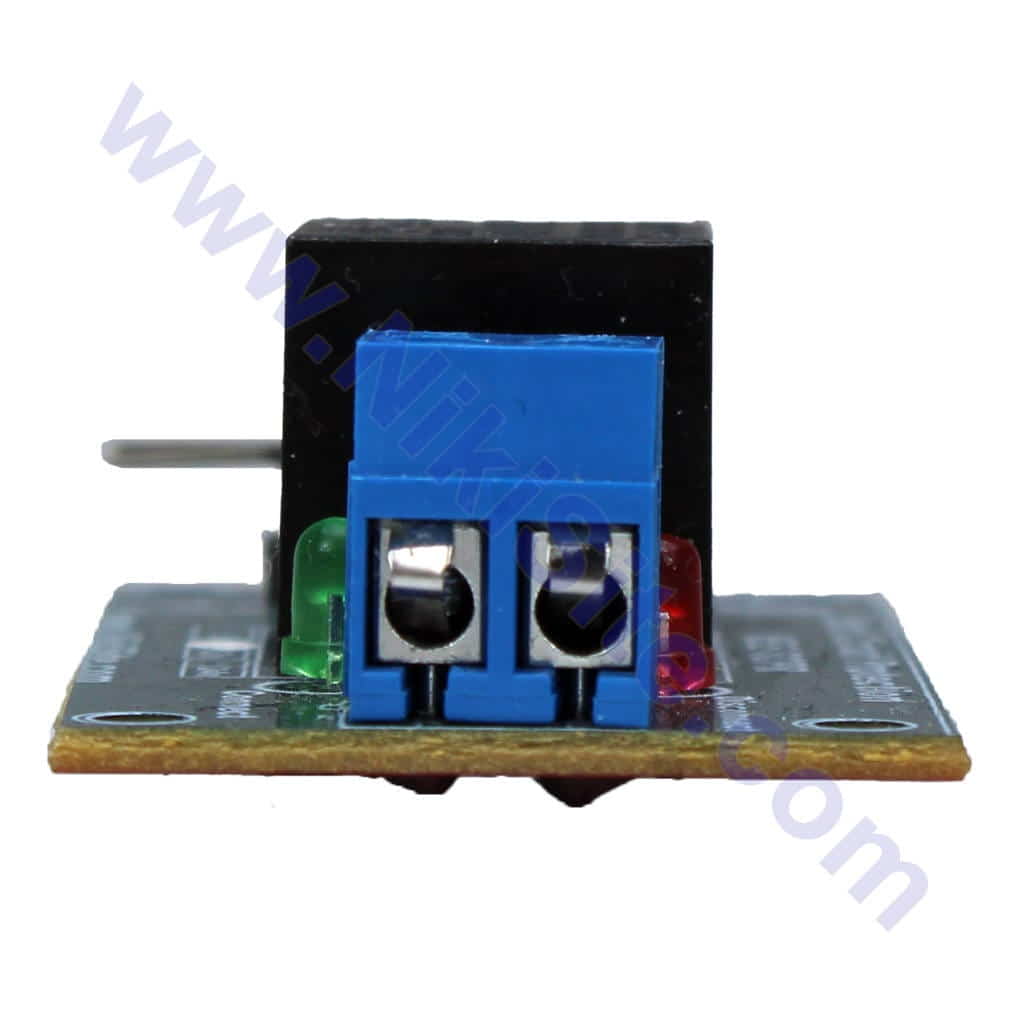

ماژول مدار محافظ اتصال کوتاه

به کمک رله ولتاژ مستقیم فیوز الکترونیکی

Short Circuit Protection with DC Relay

بحث اتصال کوتاه در حوزه برق همواره یکی از بحث های حیاتی و مهم بوده است، چرا که اتصال کوتاه یکی از عوامل اصلی آسیب به تجهیزات و مدارات الکتریکی می شود. البته برای این کار راه هایی نیز وجود دارد که با این ماژول ما مداری را برای تشخیص اتصال کوتاه به شما ارائه می دهیم.

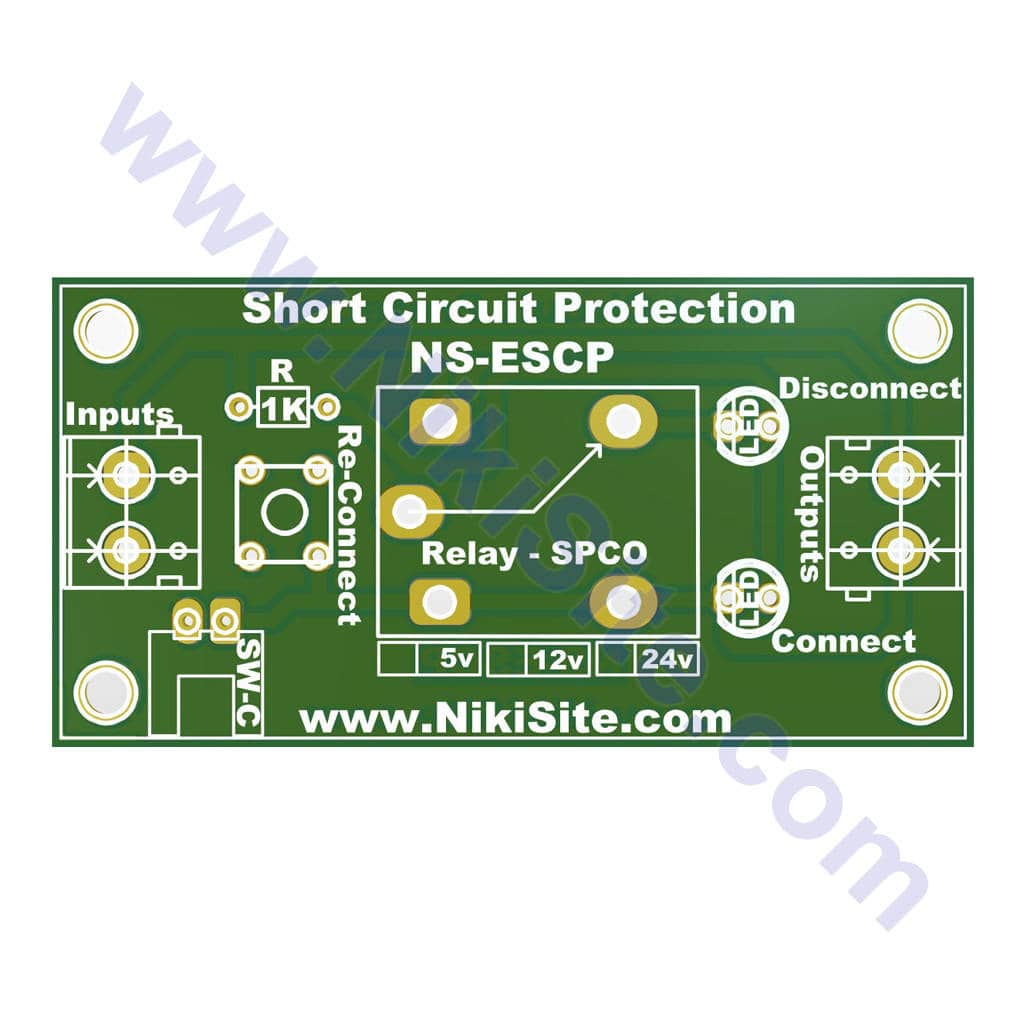

در این مدار بوسیله ی یک رله ، 1 پوش باتن و یک مقاومت مداری طراحی شده است که با یک بار فشار دادن کلید رله روشن شده و روشن می ماند و با اتصال کوتاه در خروجی رله خاموش خواهد شد و برق مدار قطع می گردد و تا زمانی که مجددا کلید فشار داده نشود ، تغذیه مدار وصل نخواهد شد. در حالت عادی یک LED که معمولا به رنگ سبز انتخاب شده حالت گذرا را نشان می دهد و در زمان اتصال کوتاه و فعال شدن LED دوم که معمولا به رنگ قرمز می باشد فعال شده و نمایانگر اتصال کوتاه می باشد.

این مدار ساده می تواند علاوه بر اینکه همانند یک فیوز مینیاتوری برای شما عمل کند و منبع تغذیه شما را در مقابل اتصال کوتاه محافظت نماید. از این مدار می توانید بر روی خروجی منابع تغذیه محافظت نشده استفاده نمایید تا در صورتی که سیم های منبع تغذیه یا آداپتور به هم خورد ، به سرعت خروجی قطع شود.

دقت فرمایید از این مدار برای محافظت از مصرف کننده های حساس استفاده ننمایید زیرا در صورتی که سرعت آسیب پذیری مصرف کننده بیش از سرعت عمل کرد مدار باشد ، قطعه مصرف کننده آسیب خواهد دید ، اما اگر مصرف کننده تحمل عبور جریان لحظه ای بالا را دارد می توانید از این مدار همانند یک فیوز برای محافظت از مصرف کننده و منبع تغذیه استفاده نمایید. این مدار را به این شکل فقط بر روی منابع تغذیه DC می توانید استفاده نمایید.

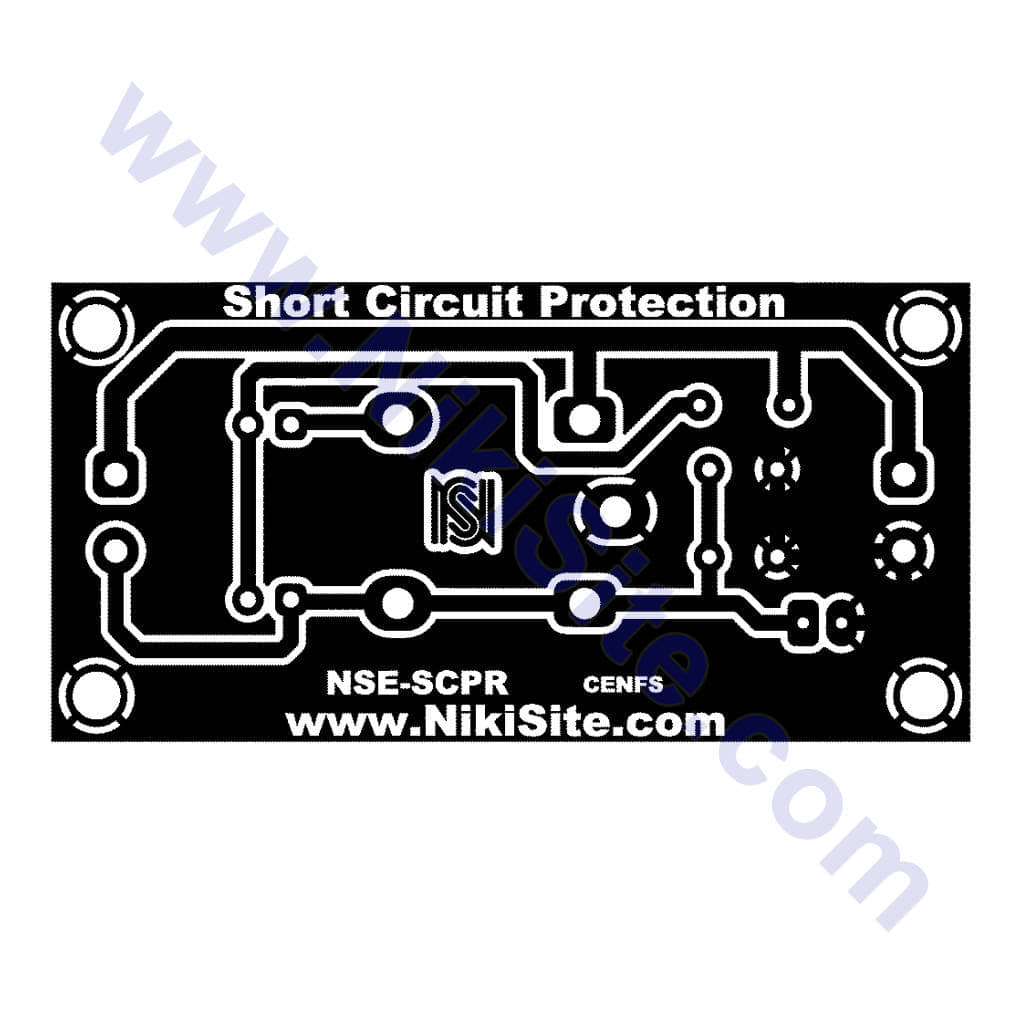

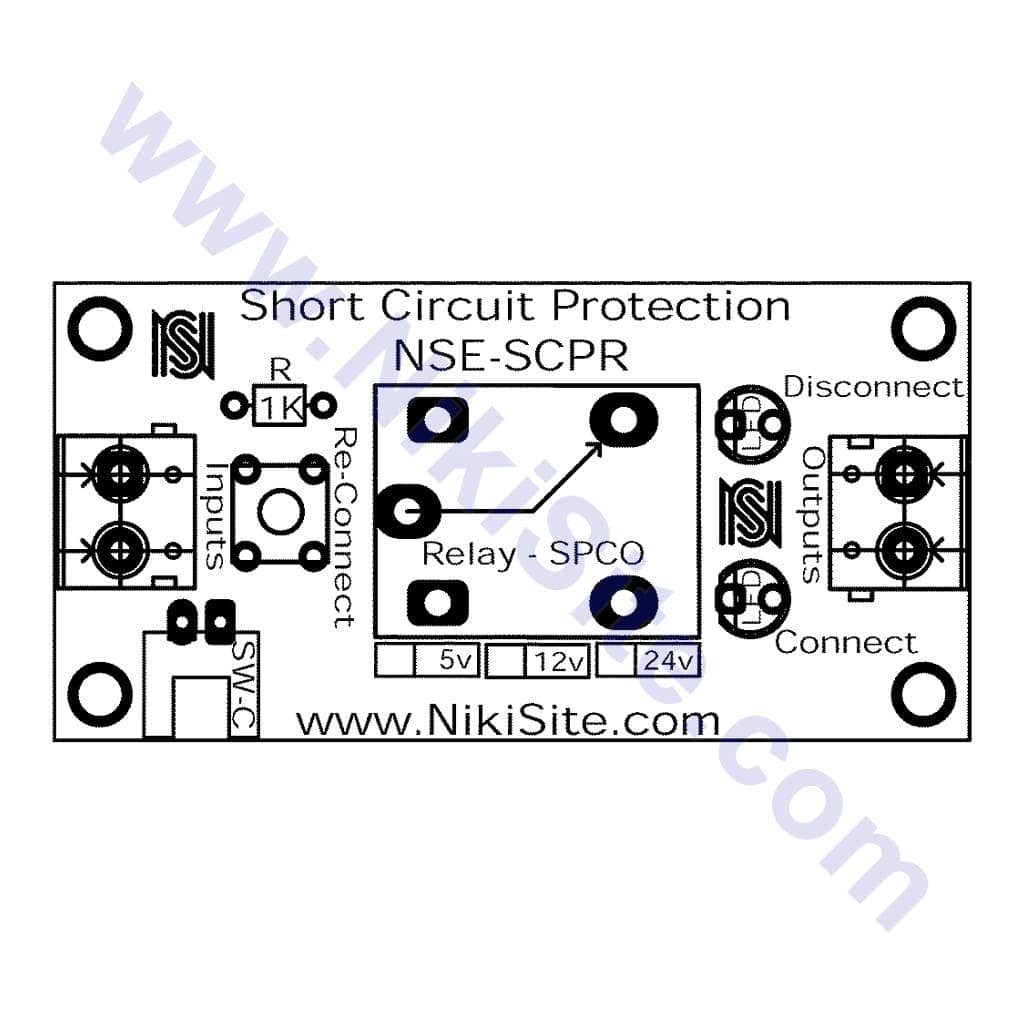

لیست المان های NSE-SCPR
