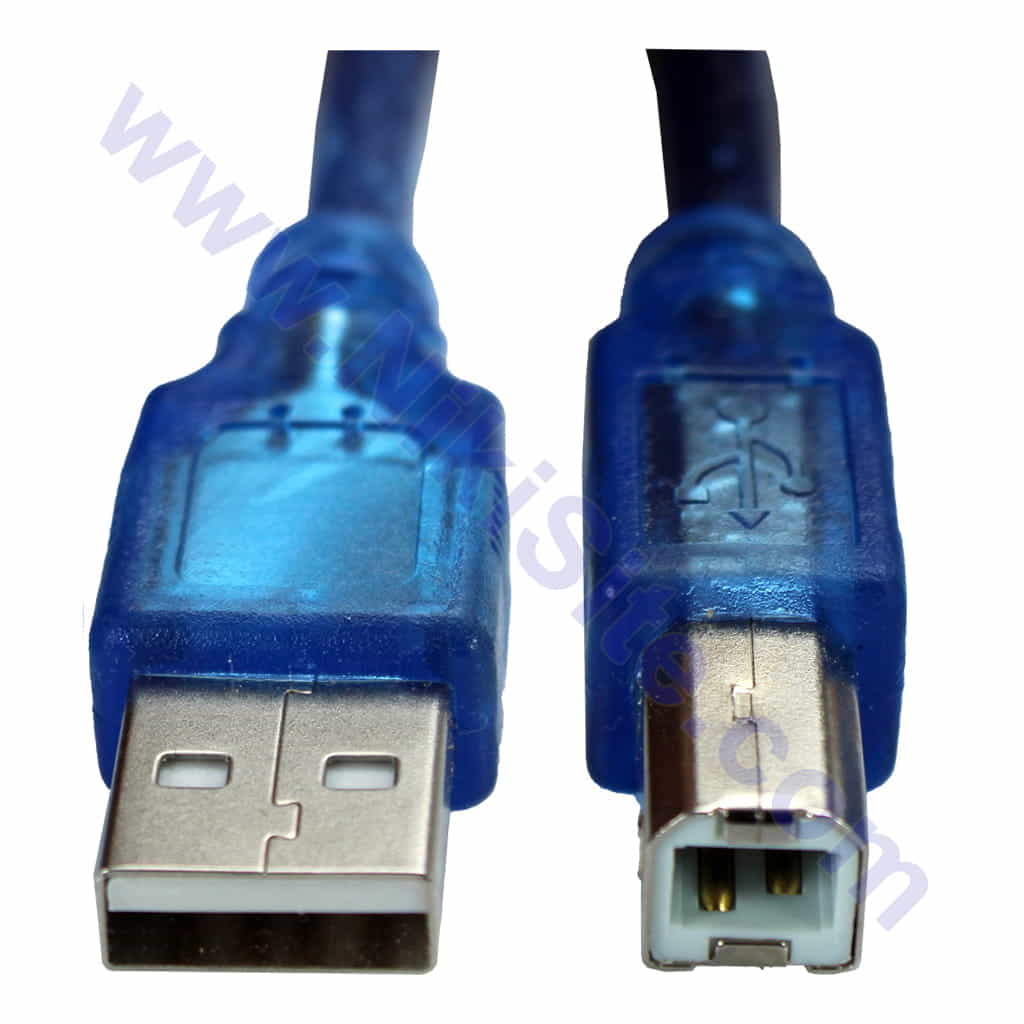

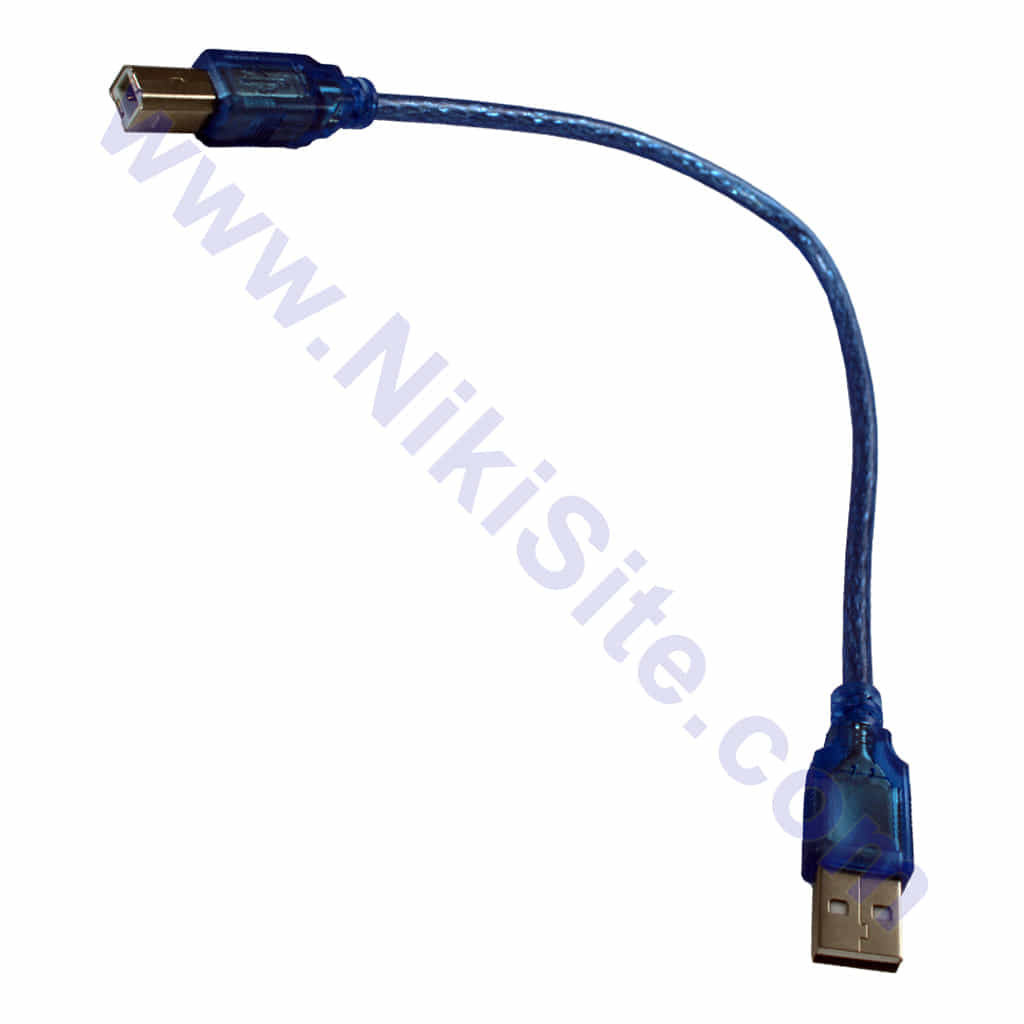

کابل USB نوع B مخصوص آردوینو UNO و MEGA

کابل اورجینال با قابلیت شارژ و دیتا

کابل USB نوع B با کیفیت بالا مخصوص بردهای آردوینو UNO، MEGA و سایر میکروکنترلرهایی که از پورت USB نوع B استفاده می‌کنند. این کابل با پایه‌های طلایی و عایق‌بندی سه‌لایه تضمین‌کننده انتقال پایدار برق و دیتا است.

⚡ ویژگی‌های اصلی

🔹 سازگار کامل با آردوینو UNO R3، MEGA 2560، و بردهای مشابه
🔹 جنس اورجینال – کانکتورهای با دوام با پوشش طلایی
🔹 قابلیت شارژ سریع – انتقال جریان تا 2.4A
🔹 سرعت دیتا بالا – USB 2.0 با سرعت 480 Mbps
🔹 عایق‌بندی سه‌لایه – جلوگیری از نویز و افت سیگنال
🔹 طول استاندارد – 1 متر (مناسب اکثر کاربردها)

📊 مشخصات فنی دقیق

مشخصات الکتریکی:

  • نوع USB: USB 2.0 Type A به Type B

  • جریان مجاز: تا 2.4 آمپر (برای شارژ سریع)

  • ولتاژ کاری: 5 ولت DC ±5%

  • مقاومت رسانا: کمتر از 0.1 اهم در متر

  • خازن تزویج: 1000pF (کاهش نویز EMI)

  • عایق‌بندی: سه لایه (PVC + فویل + بافت)

مشخصات فیزیکی:

  • طول کابل: 30 سانتیمتر

  • قطر کابل: 4.2 میلی‌متر

  • جنس روکش: PVC نرم و انعطاف‌پذیر

  • رنگ: مشکی مات (ضد خش و خط‌و‌خش)

  • وزن: 45 گرم

  • کانکتور A: USB Type-A Male

  • کانکتور B: USB Type-B Male (پرینتری)

استانداردها و گواهی‌ها:

  • استاندارد USB-IF

  • RoHS (عاری از مواد خطرناک)

  • مقاوم در برابر 10,000 بار خمش

سرعت انتقال داده:

  • Low-Speed: 1.5 Mbps

  • Full-Speed: 12 Mbps

  • High-Speed: 480 Mbps

  • سازگار با پروتکل CDC/ACM



📊 مقایسه با طول‌های دیگر

طول افت ولتاژ در 1A مقاومت کل مناسب برای
30cm 0.08V 0.08Ω میز کار، پروژه‌های فشرده
1m 0.15V 0.15Ω کار عمومی، فاصله متوسط
2m 0.30V 0.30Ω فاصله زیاد، مانیتورینگ
50cm 0.10V 0.10Ω تعادل بین فاصله و افت

نکته: برای پروژه‌های با جریان بالا، طول کوتاه‌تر بهتر است!

🔌 کاربردهای اصلی

برای آردوینو UNO:

  • آپلود برنامه از طریق IDE

  • ارتباط سریال برای دیباگ

  • تأمین برق برد (تا 500mA)

  • پروژه‌های ارتباط با کامپیوتر

برای آردوینو MEGA:

  • انتقال کدهای حجیم

  • ارتباط چندگانه سریال

  • پروژه‌های رباتیک پیشرفته

  • سیستم‌های کنترل صنعتی

سایر کاربردها:

  • پرینترها و اسکنرها قدیمی

  • دستگاه‌های ذخیره‌سازی خارجی

  • تجهیزات آزمایشگاهی

  • دستگاه‌های موسیقی دیجیتال

  • کنسول‌های بازی قدیمی

⚠️ نکات مهم و هشدارها

محدودیت‌های استفاده:

  • حداکثر جریان: 2.4A (بسته به پورت USB)

  • حداکثر ولتاژ: 5.25V

  • دمای کاری: -20°C تا +60°C

  • رطوبت مجاز: تا 90% غیرمتراکم

هشدارهای ایمنی:

  1. از کابل برای انتقال جریان بالای 2.4A استفاده نکنید

  2. از کشیدن کابل از ناحیه کانکتور خودداری کنید

  3. در محیط‌های با رطوبت بالا از کابل محافظت کنید

  4. از تا شدن شدید و مداوم کابل جلوگیری کنید

  5. در صورت مشاهده آسیب دیدگی، استفاده نکنید

عیب‌یابی مشکلات رایج:

  • عدم شناسایی آردوینو: کابل را تعویض یا پورت USB را تغییر دهید

  • خطای آپلود: از پورت USB 2.0 استفاده کنید (نه USB 3.0 آبی)

  • برق ناکافی: از هاب USB با منبع تغذیه جداگانه استفاده کنید

  • نویز در ارتباط سریال: از کابل با کیفیت‌تر استفاده کنید

📈 مقایسه با کابل‌های معمولی

ویژگی کابل اورجینال کابل چینی معمولی
جنس رسانا مس قلع‌اندود 28AWG آلیاژ آلومینیوم
پوشش کانکتور طلایی 3 میکرون نیکل یا بدون پوشش
عایق‌بندی 3 لایه 1 لایه
ضد نویز بله (فویل + بافت) خیر
جریان مجاز تا 2.4A تا 500mA
دوام مکانیکی 10,000 بار خمش 1,000 بار خمش
گارانتی 12 ماه بدون گارانتی

🔧 نحوه تست کیفیت کابل

تست مقاومت:

  • مقاومت بین دو سر کابل باید کمتر از 0.3 اهم باشد

  • از مولتی‌متر در حالت مقاومت‌سنجی استفاده کنید

تست جریان:

  • کابل باید بتواند حداقل 1.5A را بدون افت ولتاژ قابل توجه منتقل کند

  • افت ولتاژ در 1.5A باید کمتر از 0.2V باشد

تست داده:

  • انتقال فایل بزرگ (مثلاً 100MB) بدون خطا

  • ارتباط سریال آردوینو بدون قطعی

🎯 چرا کابل USB مخصوص مهم است؟

برای آردوینو UNO:

  • نیاز به جریان پایدار برای عملکرد صحیح

  • ارتباط سریال قابل اطمینان برای دیباگ

  • جلوگیری از ریست ناخواسته هنگام آپلود

برای آردوینو MEGA:

  • انتقال حجم بالای کد (256KB)

  • ارتباط چندگانه سریال همزمان

  • تأمین برق ماژول‌های اضافی

مشکلات کابل‌های بی‌کیفیت:

  • آپلود ناموفق: خطاهای “avrdude: stk500_getsync()”

  • ریست تصادفی: برد به صورت تصادفی ریست می‌شود

  • نویز سریال: داده‌های نادرست در ارتباط سریال

  • آسیب به برد: نوسانات ولتاژ به میکروکنترلر آسیب می‌زند

💻 نحوه اتصال و استفاده

مراحل اتصال:

1. کانکتور Type-B را به پورت آردوینو وصل کنید
2. کانکتور Type-A را به پورت USB کامپیوتر وصل کنید
3. درایورهای لازم نصب شوند (معمولاً به صورت خودکار)
4. در آردوینو IDE پورت COM مناسب را انتخاب کنید
5. برنامه را کامپایل و آپلود کنید

نکات مهم:

  • هنگام آپلود، دکمه RESET را فشار ندهید

  • از USB هاب بدون منبع تغذیه جداگانه استفاده نکنید

  • برای پروژه‌های با مصرف جریان بالا، از منبع تغذیه خارجی استفاده کنید

  • در ویندوز، گاهی نیاز به نصب دستی درایور CH340 دارید

📦 پکیج‌های مختلف

پکیج تک عددی:

  • 1 عدد کابل USB Type A to B

  • طول: 30 سانتی متر

  • رنگ: مشکی

پکیج حرفه‌ای:

  • کابل Ferrite Core (کاهش نویز RF)

  • کابل Braided (مقاوم در برابر پارگی)

  • کابل Angle Type (برای فضاهای محدود)

  • کابل Right-Angle (اتصال بهتر در محفظه‌ها)

⭐ مزایای رقابتی

نسبت به کابل‌های معمولی:

  • پوشش طلایی ضد اکسیداسیون

  • عایق سه‌لایه ضد نویز

  • جریان بالاتر برای شارژ سریع

  • دوام مکانیکی 10 برابری

نسبت به کابل‌های چینی:

  • مواد اولیه مرغوب

  • تست کیفیت هر عدد

  • گارانتی واقعی

  • پشتیبانی فنی

ویژگی‌های منحصر به فرد:

  • سازگاری کامل با تمام بردهای آردوینو

  • عدم ایجاد نویز در مدارهای آنالوگ

  • افت ولتاژ ناچیز حتی در جریان 2A

  • انعطاف‌پذیری بالا بدون شکستگی

📋 گارانتی و خدمات

✅ تست رایگان در حضور خریدار
✅ مشاوره فنی انتخاب کابل مناسب
✅ ارسال رایگان برای خریدهای بالای 5 میلیون تومان
✅ بسته‌بندی ضد ضربه برای حفاظت در حمل‌ونقل

🎁 هدایای همراه خرید

  • درایور CH340 برای ویندوز (روی فلش)

  • نرم‌افزار Arduino IDE آخرین نسخه

  • کتابچه راهنمای عیب‌یابی مشکلات ارتباطی

  • آدرس منابع آموزشی رایگان آردوینو

  • کوپن 30% تخفیف خرید برد آردوینو

💡 نکات نگهداری و مراقبت

نگهداری صحیح:

  • کابل را به صورت حلقه‌ای بزرگ (به قطر 15cm) نگهداری کنید

  • از بست‌های کابل پلاستیکی استفاده کنید (نه سیم‌پیچ)

  • از قرار دادن در معرض نور مستقیم خورشید خودداری کنید

  • ماهی یکبار کانکتورها را با الکل ایزوپروپیل تمیز کنید

علائم نیاز به تعویض:

  • ترک خوردگی یا پارگی روکش

  • اتصال intermittent (قطع و وصل شدن)

  • گرم شدن غیرعادی هنگام استفاده

  • افت ولتاژ بیش از 0.5V در جریان 1A

🔗 سازگاری با سایر دستگاه‌ها

سازگار کامل با:

  • تمام بردهای آردوینو با پورت Type B

  • پرینترهای قدیمی HP، Canon، Epson

  • اسکنرهای flatbed

  • هاردهای اکسترنال قدیمی

  • برخی دستگاه‌های موسیقی (MIDI Controller)

  • تجهیزات آزمایشگاهی قدیمی

غیرسازگار با:

  • آردوینو Nano، Micro، Pro Mini (نیاز به کابل Micro USB)

  • آردوینو Due (نیاز به کابل Micro USB)

  • بردهای جدید رزبری پای

  • گوشی‌های موبایل و تبلت‌ها

🔥 نکته حرفه‌ای: برای پروژه‌های حساس به نویز، از کابل‌های با Ferrite Bead استفاده کنید یا خودتان یک حلقه فرریت روی کابل نصب کنید.

🎯 بهترین انتخاب برای: دانشجویان رشته برق و کامپیوتر، مهندسین الکترونیک، توسعه‌دهندگان آردوینو، مدارس فنی، کارگاه‌های آموزشی، علاقه‌مندان به الکترونیک

📞 پشتیبانی فنی

  • راهنمای نصب درایور برای سیستم‌های مختلف

  • عیب‌یابی مشکلات ارتباطی آردوینو

  • مشاوره انتخاب کابل برای کاربرد خاص

  • آموزش ارتباط سریال پیشرفته
