نقشه شیلد رله 4 کانال آردوینو UNO
50,000 تومانهر فایل
شیلد رله 4 کانال 5 ولت یکی از تجهیزات کنترل قدرت سیگنال ابزارهایی است. که معمولاً از ماژول الکترونیکی استفاده میکند.

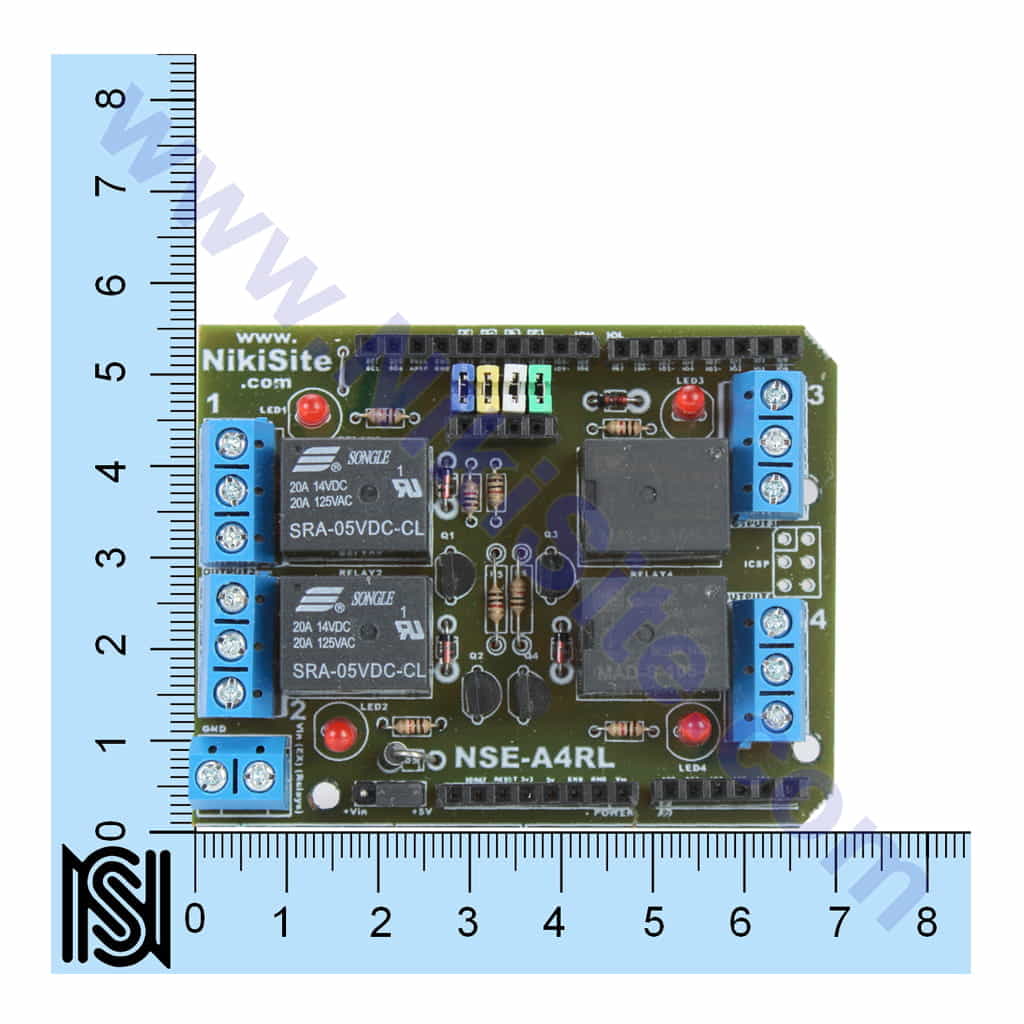

Size and packaging guidelines
| یکا (واحد) | علامت اختصاری | شرح انگلیسی | مقدار |
| 1 متر | m | Meter | 1 |
| 1 سانتی متر | cm | Canti Meter | 2-^10 |
| 1 میلی متر | mm | Mili Meter | 3-^10 |
| 1 اینچ | in | Inch | 2.54cm |
| 2 اینچ | in | Inch | 5.08cm |
| 3 اینچ | in | Inch | 7.62cm |
| 5 اینچ | in | Inch | 12.7cm |

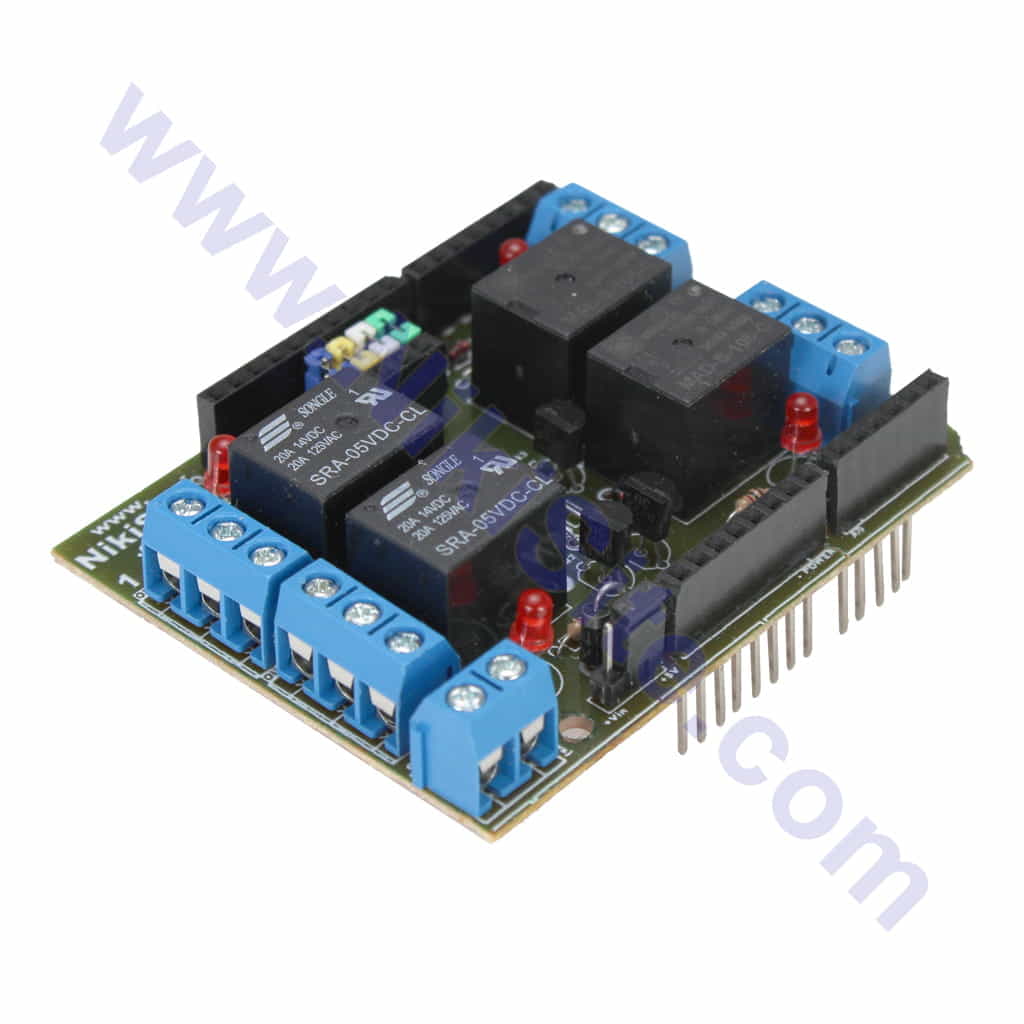

شیلد رله 4 کانال آردوینو UNO
Arduino 4x5V Relay Shield
لیست المان های NSE-A4RL
| Quantity | Code | Symbol |
|---|---|---|
| 4 | RELAY Baby Milloni 5V | RLB |
| 4 | LED (3mm-RED) | LED |
| 4 | TEMINAL 3PIN | T |
| 1 | TEMINAL 3PIN | T |
| 4 | BC548 | Q |
| 4 | 1N4148 | D |
| 1 | 1N4007 | D |
| 8 | 1k-1/8 | R |
| 42 | Pin Header Fmale Strait | PHFS |
| 3 | Pin Header Male Strait | T-Pin Header Male Strait |
| 5 | Jumper | J |
| 3cm x 1.5cm | Single Side with Solder Mask and Helper | PCB |
| 136 | Soldering | SO |

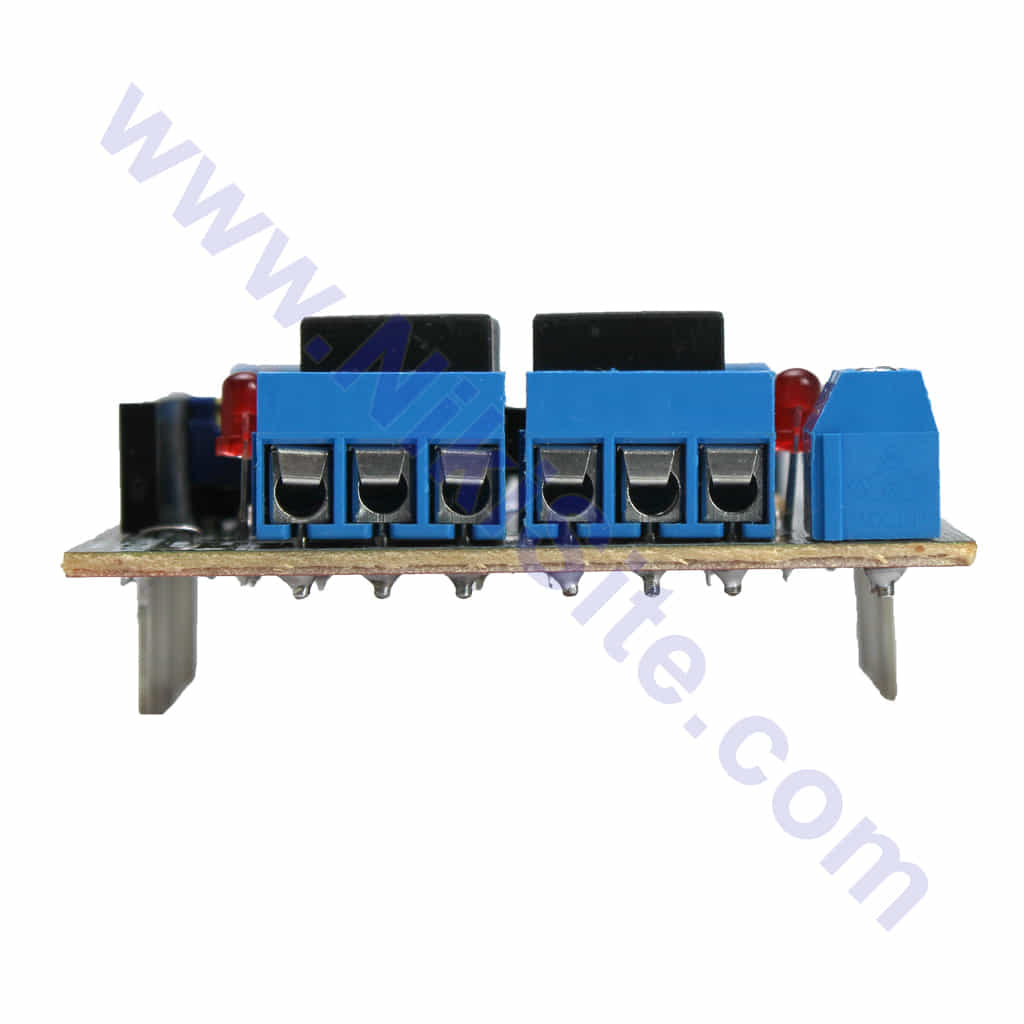

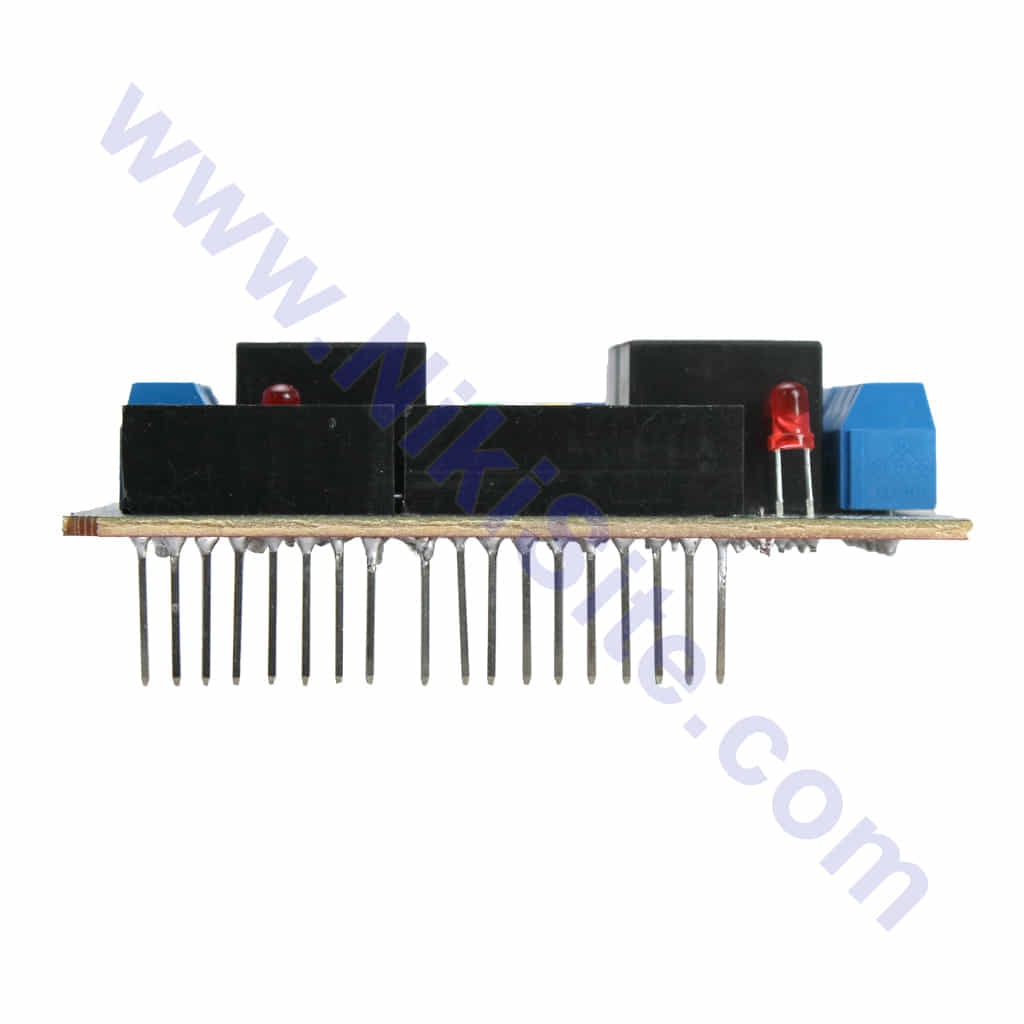

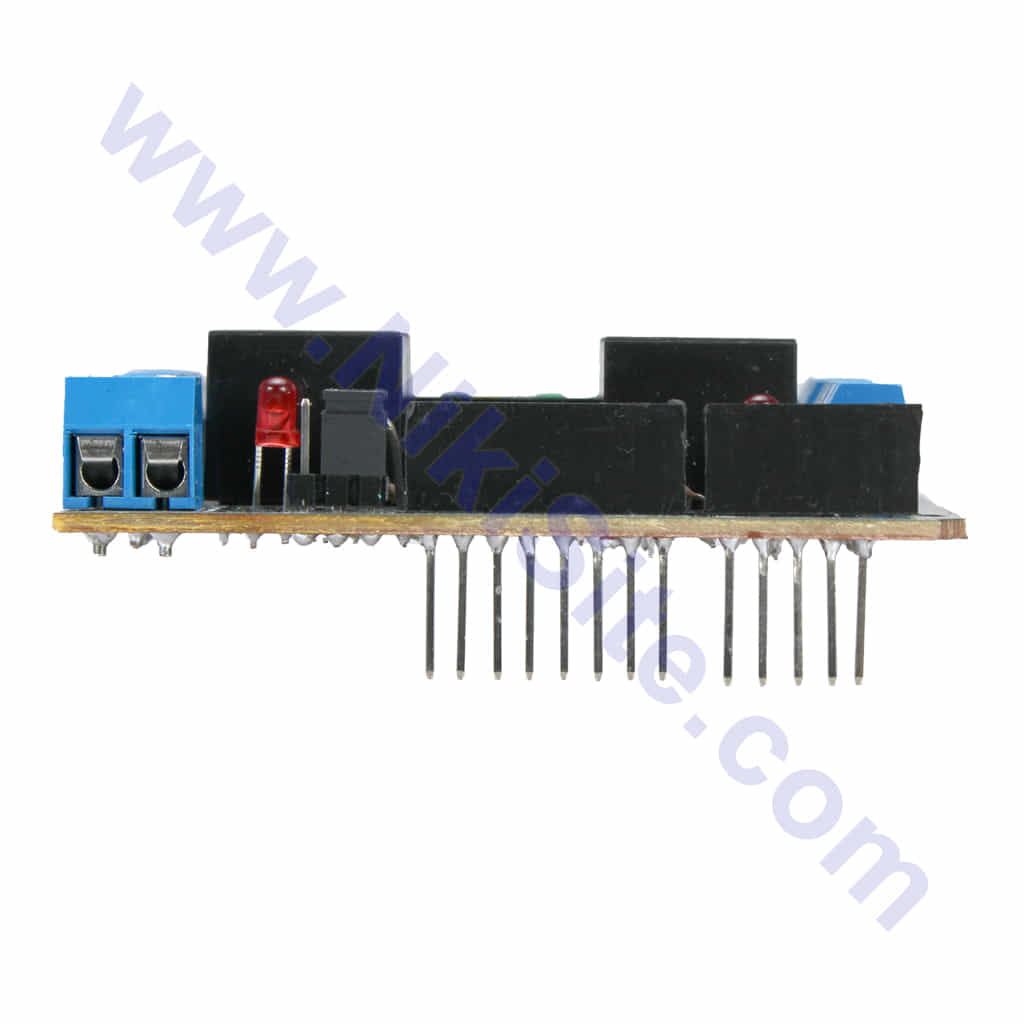

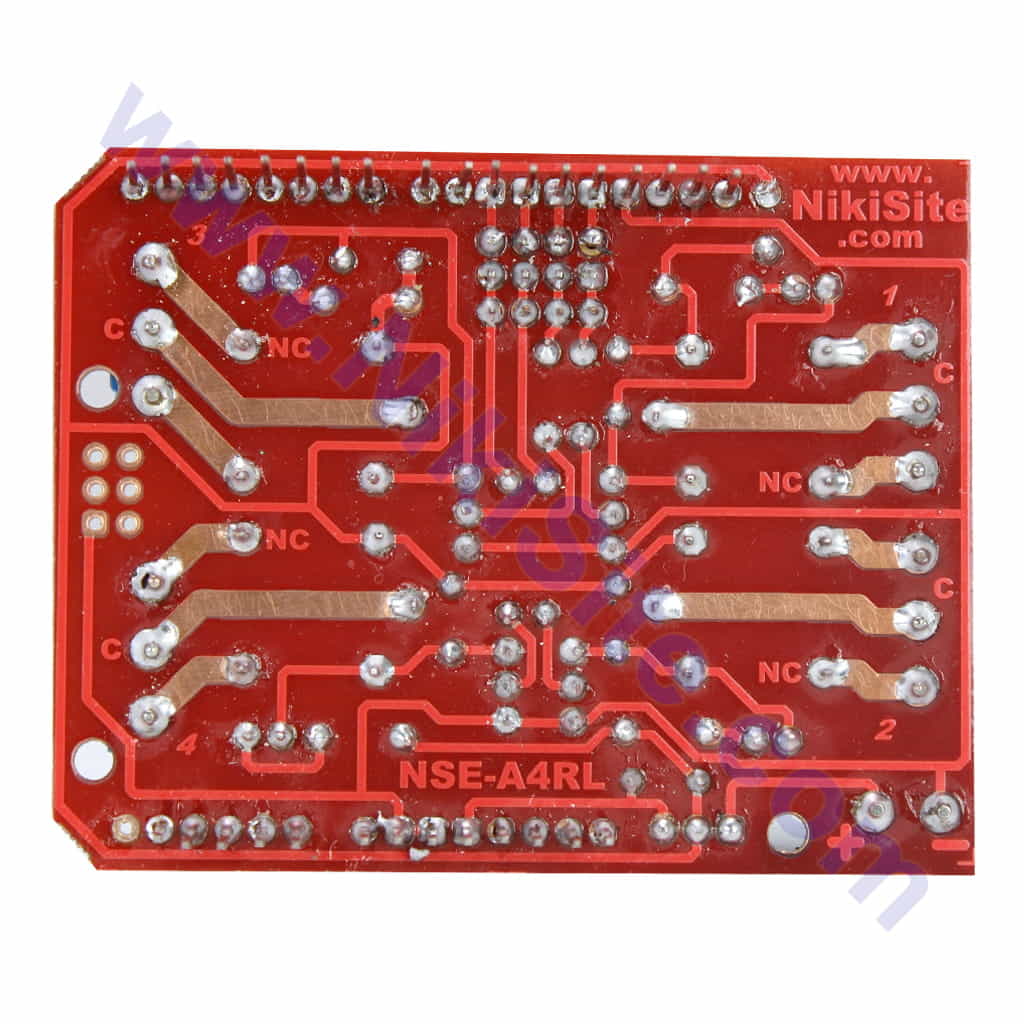

NSE-A4RL

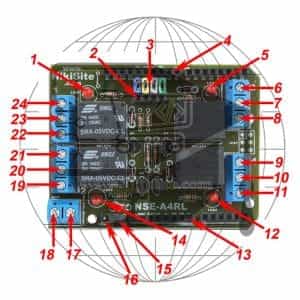

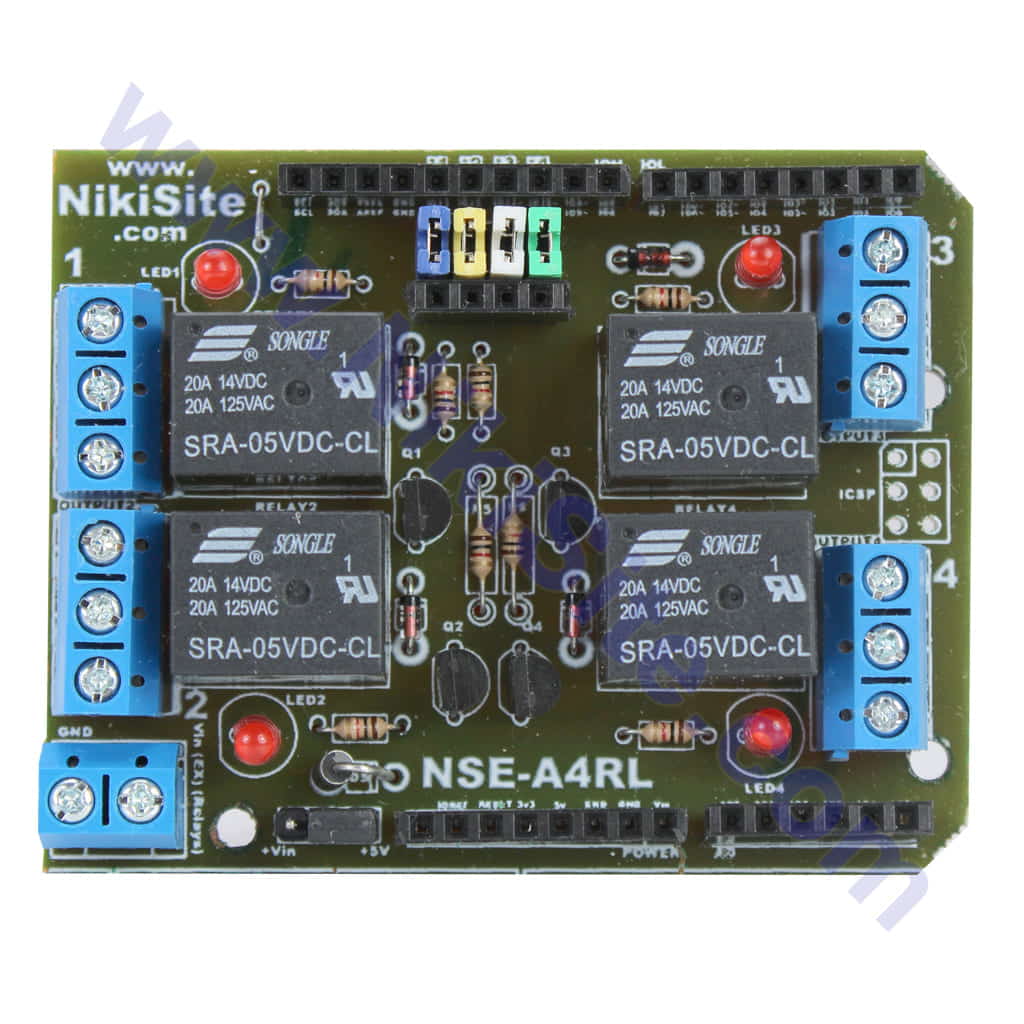

شماره | توضیحات |
| 1) | نمایشگر LED فعال بودن رله شماره یک (1) |
| 2) | ورودی فرمان رله ها برای اتصال به پورت مورد نظر به آردوینو |
| 3) | جامپرهای قطع و وصل اتصال ورودی فرمان رله ها به پورت های پیش فرض طراحی شده (10-11-12-13) |
| 4) | پورت های متناظر آردوینو |
| 5) | نمایشگر LED فعال بودن رله شماره سه (3) |
| 6) | خروجی ( در حالت عادی باز ) رله شماره سه (3) |
| 7) | خروجی ( مشترک ) رله شماره سه (3) |
| 8) | خروجی ( در حالت عادی بسته ) رله شماره سه (3) |
| 9) | خروجی ( در حالت عادی باز ) رله شماره چهار (4) |
| 10) | خروجی ( مشترک ) رله شماره چهار (4) |
| 11) | خروجی ( در حالت عادی بسته ) رله شماره چهار (4) |
| 12) | نمایشگر LED فعال بودن رله شماره چهار (4) |
| 13) | پورت های متناظر آردوینو |
| 14) | نمایشگر LED فعال بودن رله شماره دو (2) |
| 15) | اتصال ولتاژ رله ها به تغذیه 5 ولت آردوینو |
| 16) | اتصال ولتاژ رله ها به تغذیه 5 ولت ورودی |
| 17) | ورودی مثبت ولتاژ رله ها به تغذیه 5 ولتی |
| 18) | ورودی منفی ولتاژ رله ها به تغذیه 5 ولتی |
| 19) | خروجی ( در حالت عادی بسته ) رله شماره دو (2) |
| 20) | خروجی ( مشترک ) رله شماره دو (2) |
| 21) | خروجی ( در حالت عادی باز ) رله شماره دو (2) |
| 22) | خروجی ( در حالت عادی بسته ) رله شماره یک (1) |
| 23) | خروجی ( مشترک ) رله شماره یک (1) |
| 24) | خروجی ( در حالت عادی باز ) رله شماره یک (1) |
شیلد رله 4 کانال
5 ولتی آردوینو یک تجهیز الکترونیکی است که برای کنترل و سوئیچ کردن انواع دستگاهها و بارهای الکتریکی با استفاده از برد آردوینو استفاده میشود. این ماژول دارای چهار کانال جداگانه است که هر کانال قادر به کنترل یک رله است.
ویژگیها:
تعداد کانال:
این محصول دارای چهار کانال است. هر کانال به صورت جداگانه و مستقل قادر به کنترل یک رله است. این ویژگی به شما امکان میدهد تا بیش از یک بار یا دستگاه را به طور همزمان کنترل کنید.
ولتاژ عملکرد:
شیلد رله 4 کانال 5 ولتی آردوینو با ولتاژ عملکرد 5 ولت کار میکند. این ولتاژ مناسب برای بسیاری از بردهای آردوینو است و امکان استفاده آسان با آردوینو را فراهم میکند.
استفاده آسان:
شیلد رله آردوینو به راحتی به برد آردوینو متصل میشود. کافیست آن را به برد آردوینو وصل کنید و از طریق کتابخانههای آردوینو مربوطه، رلهها را به سادگی کنترل کنید.
قدرت و قابلیت بالا:
این شیلد دارای رلههای با قدرت بالا است که قادر به کنترل بارهای الکتریکی با توان بالا هستند. این قابلیت به شما امکان میدهد تا بارهای سنگینتر را به سادگی کنترل کنید.
استفادههای گسترده:
شیلد رله 4 کانال 5 ولتی آردوینو در بسیاری از پروژههای الکترونیکی و خانگی مورد استفاده قرار میگیرد. میتوان از آن برای کنترل روشنایی، سیستمهای امنیتی، دستگاههای خانگی هوشمند و سایر دستگاههای الکترونیکی استفاده کرد.
با استفاده از شیلد رله 4 کانال 5 ولتی آردوینو، شما میتوانید به راحتی کنترل دستگاههای الکتریکی مختلف را از طریق برد آردوینو انجام دهید. این محصول به دلیل ویژگیهای قابل توجهی که دارد، در پروژههای الکترونیکی و خانگی مورد است
این شیلد یکی از تجهیزات کنترل قدرت سیگنال است که معمولاً از ماژول الکترونیکی استفاده میکند. این ماژول میتواند به طور گسترده در سیستم های SCM برای ساخت پروژه خانههای هوشمند استفاده شوند. همچنین میتواند مستقیماً در انواع مختلف مادربردها و آردوینوها بکار گرفته شود.
شیلد رله 4 کانال 5 ولت یکی از تجهیزات کنترل قدرت سیگنال ابزارهایی است. که معمولاً از ماژول الکترونیکی استفاده میکند. این ماژول دستگاههای کنترل تک تراشه ای را قادر می سازد تا به طور گسترده در سیستمهای SCM برای ساخت پروژه خانههای هوشمند استفاده شوند. همچنین میتواند مستقیماً در انواع مختلف مادربردها و آردوینوها بکار گرفته شود.
شیلدهای آردوینو
شیلدهای آردوینو یکی از ابزارهای پرکاربرد جهت توسعه آسان پروژه ها به شمار می روند. به کمک این شیلدها می توان سیم کشی ها را حذف کرده و اتصالات در شکلی استاندارد، صورت پذیرند. شیلد رله 4 کانال، یک شیلد فوق العاده کاربردی است.
به کمک این شیلد می توانید به مدیریت وسایل برقی در پروژه های مختلف، نظیر پروژه های IOT بپردازید. این شیلد از 4 کانال رله با جریان خروجی قابل تحمل تا 3 آمپر بهره می برد. به کمک این شیلد می توانید به سادگی و بدون نیاز به سیم کشی، وسایل برقی را کنترل نمایید.
مشخصات فنی
مشخصات فنی و ویژگی های کلی شیلد رله 4 کانال آردوینو
- دارای ولتاژ تغذیه 5 ولت
- قرارگیری آسان و ساده روی برد آردوینو
- دارای 4 کانال رله با تحمل جریان 3 آمپر
- دارای ترمینال پیچی جهت برقراری آسان اتصالات
- قابلیت تحمل تا 125 ولت متناوب و 24 ولت مستقیم توسط رله ها در خروجی
کاربردهای شیلد رله 4 کانال آردوینو Arduino Relay Shield
استفاده در نمونه سازی های اولیه
کاهش سیم کشی و ایجاد نظم در روند کار
طراحی و پیاده سازی مدارهای فرمان به وسایل برقی
رله معمولی دارای بوبین که از پرکاربردترین نوع است. در خروجی دارای ۳ پایه میباشد. پایه وسط مشترک و دو پایه کناری یکی NO به مفهوم Normally Open یعنی به صورت پیش فرض در حالت باز قرار دارد. پایه دیگر NC به مفهوم Normally Close یعنی به صورت پیش فرض در حالت بسته قرار دارد. خروجی رله به صورت کلید میان راهی بین یکی از سیمها قرار میگیرد.
