ماژول منبع تغذیه

قابل تنظیم 1.2

تا 30 ولت 5 آمپر

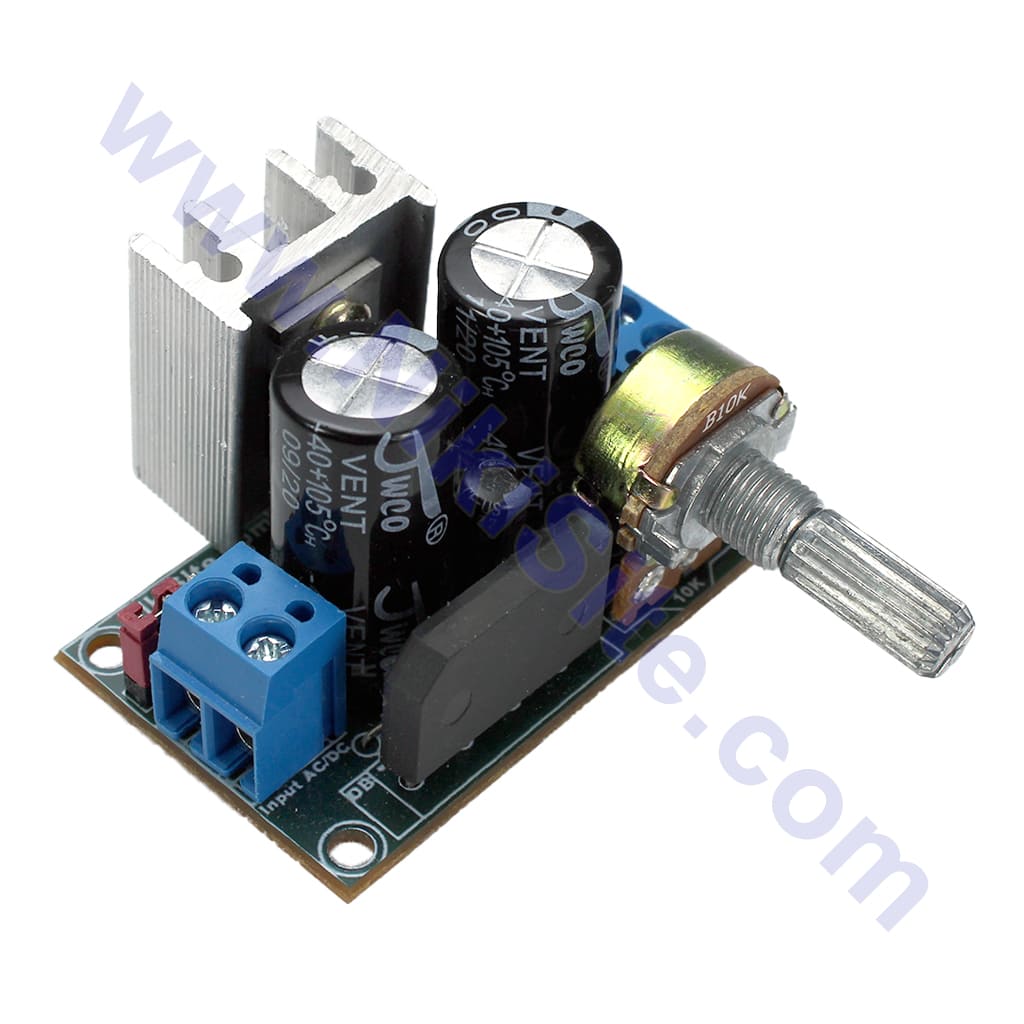

ماژول منبع تغذیه قابل تنظیم 1.2 تا 30 ولت 5 آمپریکی از نیاز های مهندسان و علاقه مندان الکترونیک داشتن یا ساخت منبع تغذیه متغیر هست، که ما این مدار منبع تغذیه بسیار عالی، بصرفه و کم هزینه و قابل اعتماد را به شما ارئه می دهیم.

منبع تغذیه متغیر 5 آمپر با استفاده از ای سی رگولاتور LM338 قرار داده شده است. ای سی رگولاتور LM338T یک رگولاتور ولتاژ مثبت قابل تنظیم با جریان خروجی 5 آمپر و ولتاژ خروجی 1.2 ولت تا 30 ولت می باشد. یکی از ویژگی های منحصر به فرد رگولاتور ولتاژ LM338 محدود کننده جریان وابسته به زمان است.

در زیر ترتیب پایه های ای سی LM338 را در دو پکیج آن مشاهده می کنید که البته برای مدار زیر ما از پکیج TO-220 استفاده می کنیم.

در ادامه شماتیک این مدار منبع تغذیه کاربردی را مشاهده می کنید:

در ابتدا ولتاژ 220 ولت برق شهری (AC) را با ترانس کاهنده و یا آداپتور برق مستقیم (DC) با +32 ولت با جریان 5 آمپر می باشد. این ولتاژ توسط پل دیودی D1 تا D4  یکیوسازی شده و در نهایت توسط خازن صافی C1 به ولتاژ یکسو (DC) تبدیل می شود که این ولتاژ به ورودی ای سی رگولاتور LM338 اعمال می شود.

در مدار بالا ولتاژ خروجی به مقدار مقاومت R1 و پتانسیومتر Pot1 بستگی دارد. همانطور که گفته شد ولتاژ خروجی مدار بالا متغیر بوده و توسط پتانسیومتر Pot1 قابل تنظیم است. دیودهای D5 و D6 دیودهای محافظ هستند. خازن های C1 و C4 خازنهای فیلتر هستند و خازن های C2 و C5 نیز خازن های دی کوپلینگ یا بای پس می باشند.

نکته: برای ای سی LM338 از یک هیت سینک مناسب استفاده کنید. یک PCB مناسب نیز برای مدار بالا طراحی شده که قابل تهیه است.

سوالات متداول

برای گرما گیری منبع تغذیه متغیر چه کنیم؟

برای دفع حرارت حتما از هیت سینک استفاده کنید تا بتوانید این حرارت را به خوبی دفع کنید همچنین اگر هیت سینک شما نتوانست حرارت مربوطه را دفع کند میتوانید از فن استفاده کنید

برای نمایش ولتاژ خروجی منبع تغذیه متغیر چه کنیم؟

برای نمایش ولتاژ خروجی شما میتوانید از ماژول های آماده استفاده کنید و ولتاژ خروجی را به نمایش بگذارید یا اینکه از آموزش ” ساخت ولتمتر با آردوینو ” این کار را انجام دهید

آیا ساخت منبع تغذیه متغیر به صرفه تر از خرید آن است؟

بله ، این منابع تغذیه قیمت چندین برابر کمتری نسبت به منابع تغذیه آماده در بازار است ، پیشنهاد بنده برای افرادی که تازه شروع کردند این هست که برای شروع و تا جایی که این مدارات برای آنها کار میکنید از این مدارات استفاده کنند
