تایمر وسیله ای است که می تواند در یک زمان مشخص، وسیله ای را خاموش و یا روشن کند. در مدار تایمر قابل تنظیم ما، مدت زمان عملکرد بین 0.1 ثانیه تا چندین دقیقه بر طبق طراحی ای که در ادامه خواهیم گفت قابل تنظیم است.

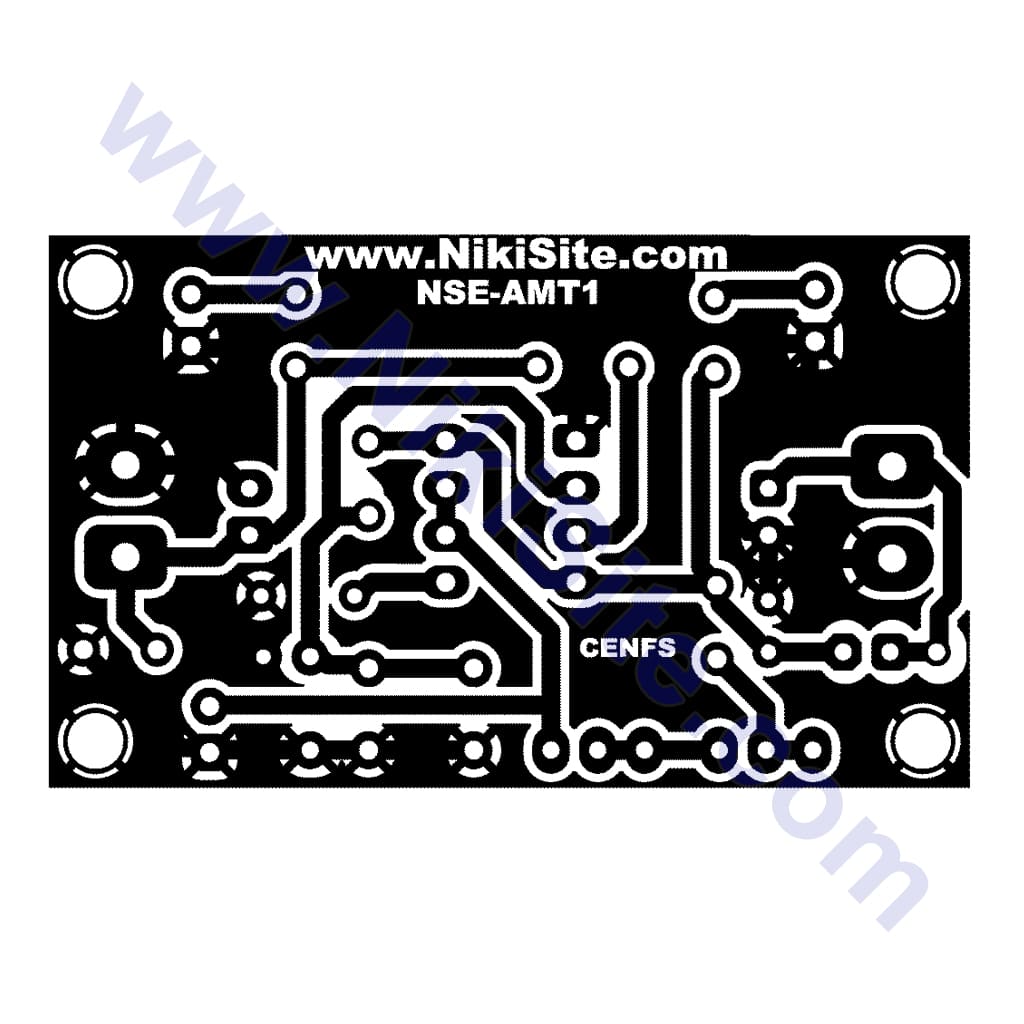

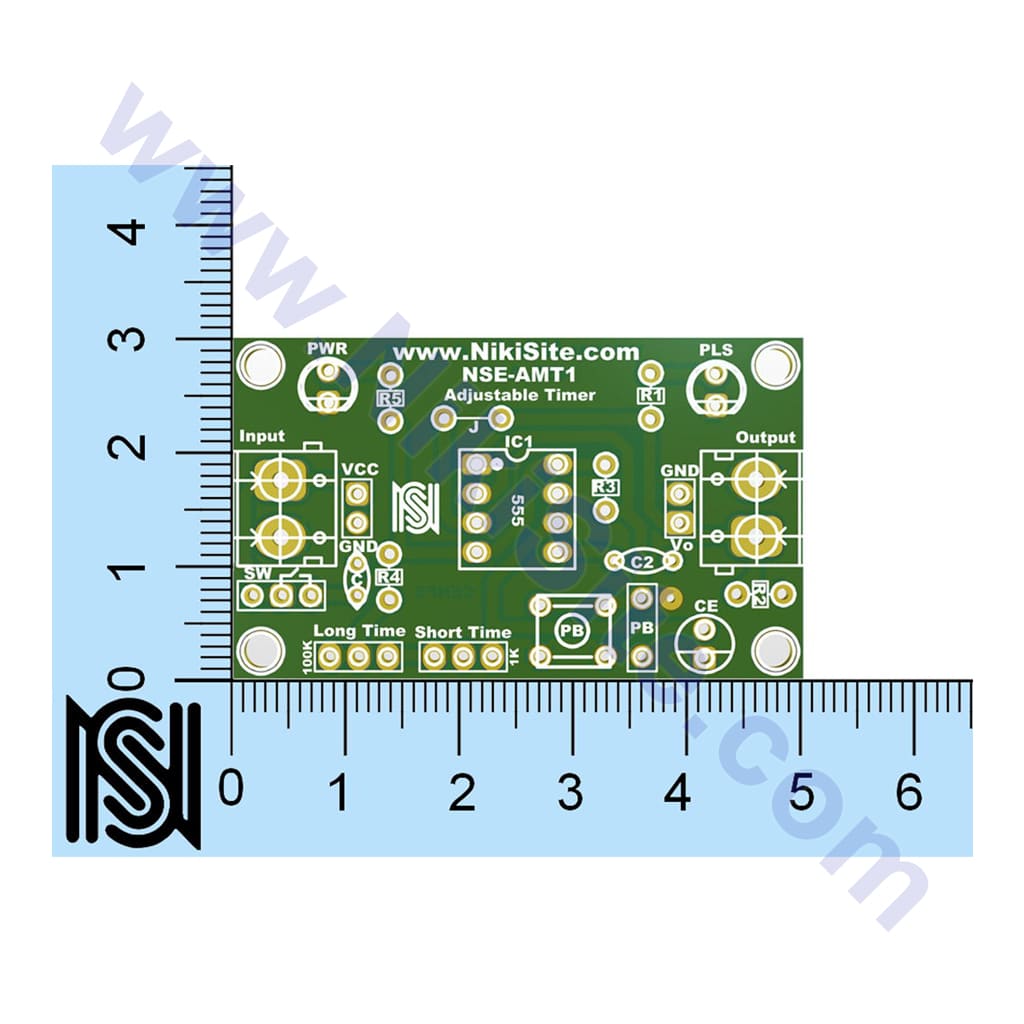

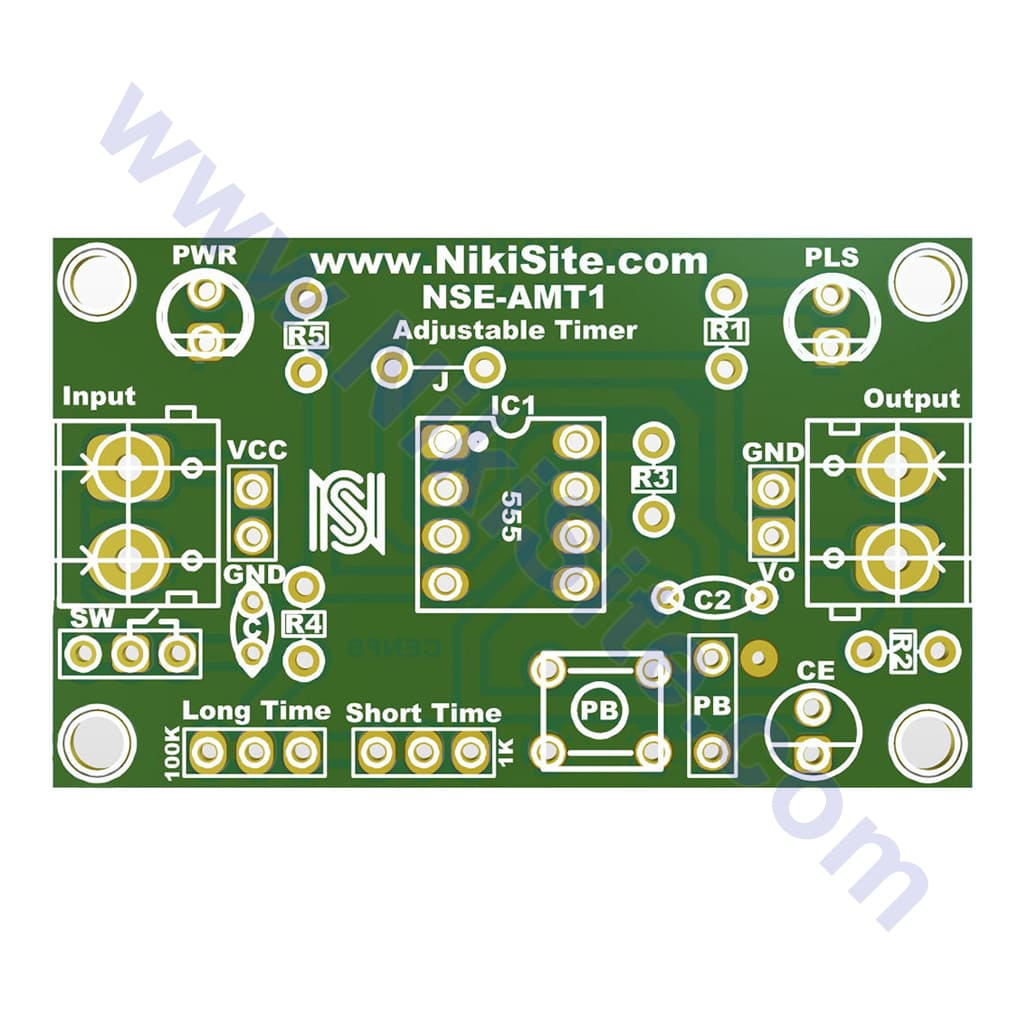

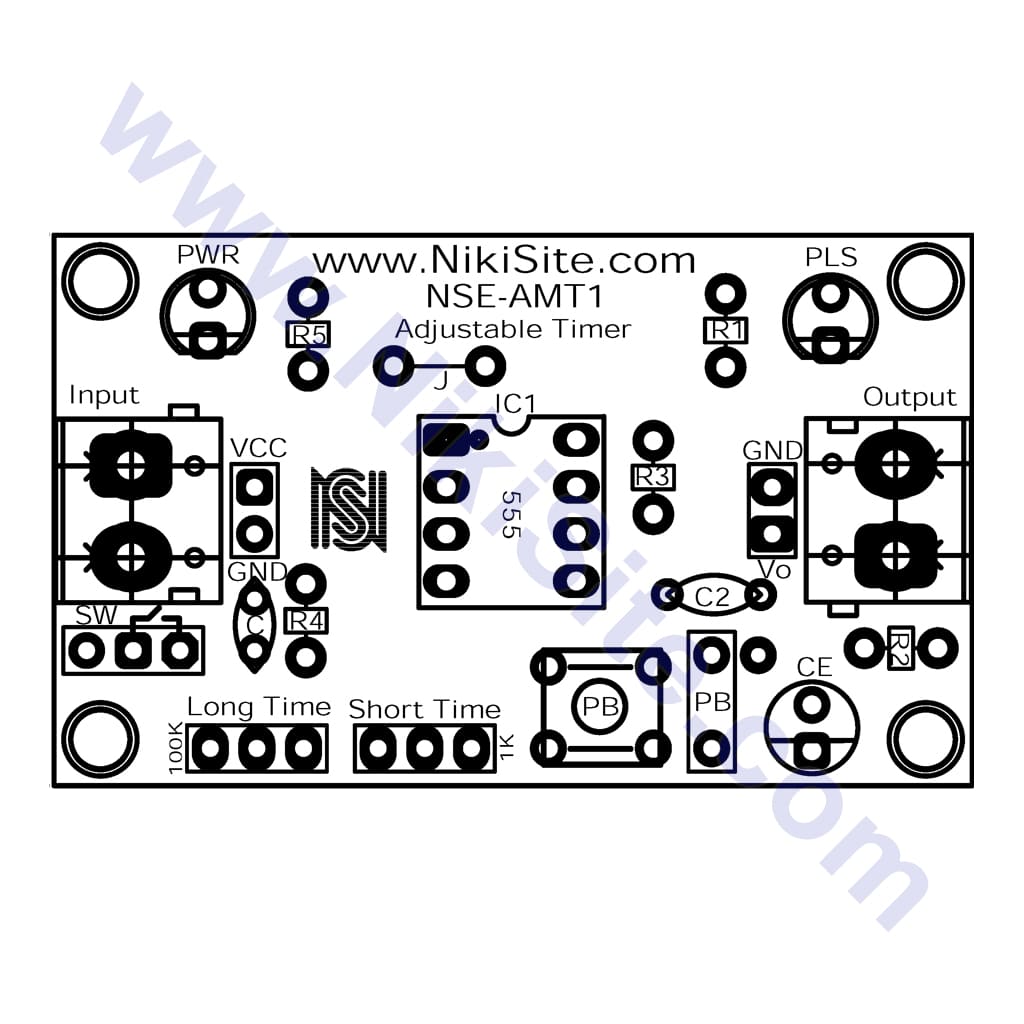

نحوه عملکرد مدار :

در اینجا از IC 555 به عنوان مولتی ویبراتور Monostable استفاده می شود. قطعا همان طور که میدونین این یک آی سی تایمر محبوب و بسیار پرکاربرد است.

T = 1.1 x (R4+Pot1+Pot2) x C2

و R4 و پتانسیومتر های Pot1  وPot2  به عنوان مقاومت افت ولتاژ و C2 به عنوان خازن فیلتر استفاده می شود که Pot1 برای تنظیم کلان زمان تعبیه گردیده و Pot2 برای کالیبره کردن دقیق زمان. که البته اگر نیازی به حد دقت را لازم ندارید میتوانید این پتانسیومتر را حذف و پایه های آنرا اتصال کوتاه نمایید! و برای مدت زمان های طولانی تر می توانید از پتانسیومتر هایی با مقدار بیشتر بر طبق فرمول ذکر شده استفاده نمایید.

S1 همان کلیدی است که با زدن آن تایمر شروع به فعالیت می کند. به عبارتی تحریک کننده ی مدار 555 و خروجی تایمر 555 است که با پین هدر کناری آن میتوان این عمل را برون سپاری نیز نمود.

هنگامی که C2 (خازن تاخیر زمانی) تا 2/3 ولتاژ ورودی شارژ شد. سپس خروجی آی سی 555 کم و سپس قطع می شود (Pin-3 پین خروجی 555 است).

زمان تنظیم شده را می توان با تغییر مقادیر C4 و مقاومت R4 و پتانسیومتر ها تنظیم نمود. خازن با نشتی کم به عنوان C4 توصیه می شود

چطور مدت زمان این تایمر را بر اساس نیاز خود طراحی کنیم؟

عرض پالس خروجی (T) یا مدت زمانی که پایه ی OUTPUT این آیسی پس از لبه ی پایین گذر روشن میماند با فرمول زیر محاسبه می شود.

T = 1.1 * R * C

در این فرمول ، مقاومت بر حسب اهم و خازن بر حسب فاراد باید قرار داده شود تا خروجی بر حسب ثانیه بدست بیاید.
