ماژول منبع تغذیه چندگانه بردبورد

Breadboard Power Supply Connection

ماژول منبع تغذیه چندگانه بردبوردی – 5V/12V ثابت + 12V قابل تنظیم

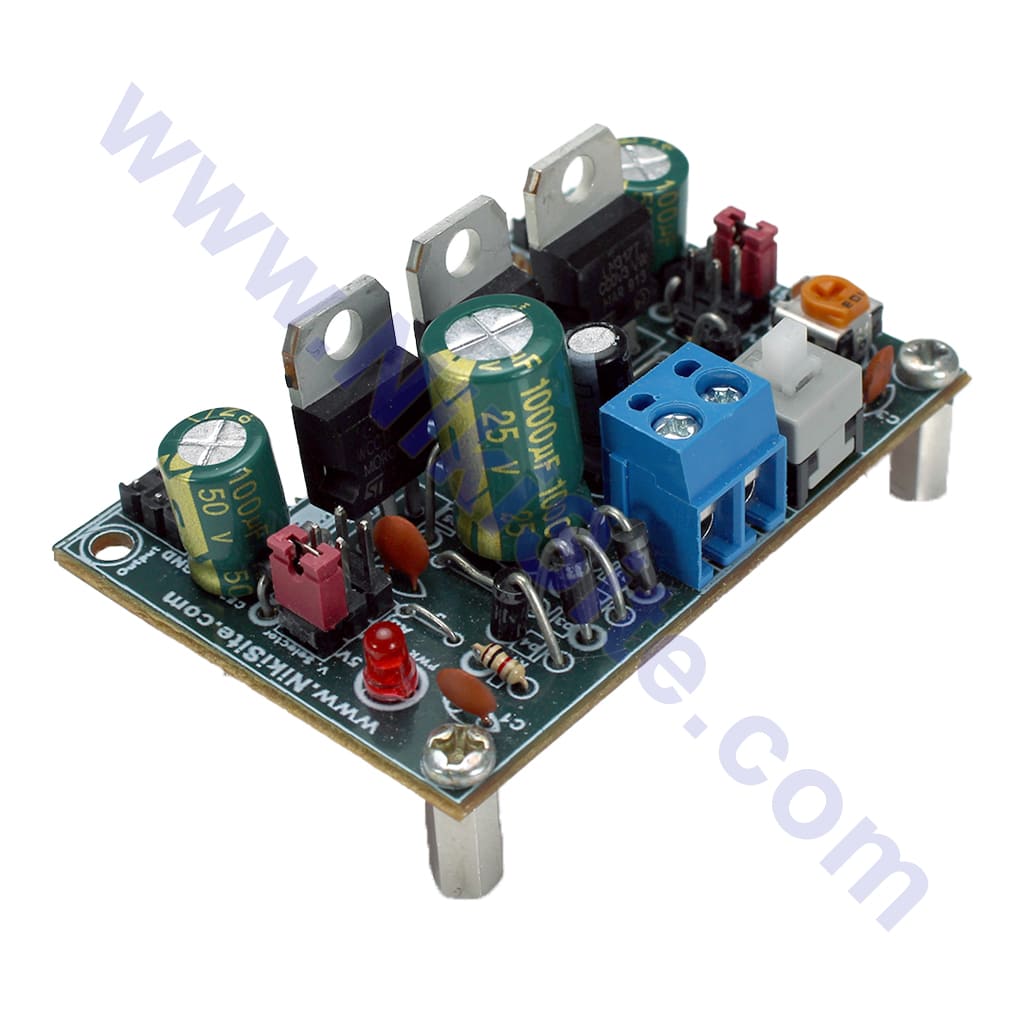

ماژول منبع تغذیه چندگانه بردبوردی یک منبع تغذیه سه خروجی کامل با قابلیت یکسوسازی داخلی است که برای استفاده مستقیم روی بردبورد و پروژه‌های آزمایشگاهی طراحی شده است. این ماژول امکان تأمین همزمان ولتاژهای ثابت 5V و 12V به همراه یک خروجی قابل تنظیم 1.2V تا 12V را فراهم می‌کند.

⚡ ویژگی‌های اصلی

🔹 سه خروجی مستقل: 5V ثابت، 12V ثابت، 1.2V-12V قابل تنظیم
🔹 یکسوساز داخلی: پذیرش ورودی AC و DC (ترانسفورماتور یا آداپتور)
🔹 طراحی بردبوردی: نصب مستقیم روی بردبورد استاندارد
🔹 حفاظت کامل: فیوز، دیود معکوس، اتصال کوتاه و اضافه بار
🔹 نمایشگر: LED نشانگر روشنایی هر خروجی
🔹 رگولاتورهای باکیفیت: L7805، L7812، LM317 با هیت‌سینک

📊 مشخصات فنی دقیق

ورودی (Input):

• ولتاژ ورودی AC: 9V تا 18V AC (ترانسفورماتور)

• ولتاژ ورودی DC: 12V تا 24V DC (آداپتور)

• فرکانس ورودی: 50/60Hz (برای AC)

• نوع اتصال: ترمینال پیچی + سوکت DC 2.1mm

• یکسوساز: پل دیود 3A با خازن فیلتر 2200µF

خروجی‌های ثابت:

• خروجی 5V ثابت:

  • ولتاژ: 5V ±2%

  • جریان: حداکثر 1A (0.5A پیوسته)

  • ریپل: <20mV

  • رگولاتور: L7805CV

• خروجی 12V ثابت:

  • ولتاژ: 12V ±2%

  • جریان: حداکثر 1A (0.5A پیوسته)

  • ریپل: <30mV

  • رگولاتور: L7812CV

خروجی قابل تنظیم:

• ولتاژ: 1.2V تا 12V قابل تنظیم

• جریان: حداکثر 1A (0.8A پیوسته)

• ریپل: <25mV

• رگولاتور: LM317T

• تنظیم: پتانسیومتر چنددور

مشخصات عمومی:

• ابعاد: 82×55mm (مطابق استاندارد بردبورد)

• پایه‌ها: 82 پین (2 ردیف 41 تایی)

• فیوز: 2A قابل تعویض

• خنک‌کننده: هیت‌سینک آلومینیومی

• LED نشانگر: 3 عدد (سبز، آبی، قرمز)

🔌 نحوه نصب روی بردبورد

مراحل نصب:

1. ماژول را در مرکز بردبورد قرار دهید
2. پایه‌ها در دو طرف باید کاملاً در بردبورد فرو روند
3. اتصال به ردیف‌های برق بردبورد به صورت زیر است:

   [VCC 5V] → ردیف مثبت بردبورد (قرمز)
   [VCC 12V] → ردیف مثبت دیگر یا مستقیم به مدار
   [ADJ OUT] → برای مدارهای نیازمند ولتاژ متغیر
   [GND] → ردیف منفی بردبورد (آبی/مشکی)

اتصال ورودی:

• گزینه 1: ترانسفورماتور 12V AC به ترمینال AC INPUT

• گزینه 2: آداپتور 12V-24V DC به جک DC INPUT

• توجه: هر دو ورودی همزمان وصل نشوند

🎯 کاربردهای اصلی

1. پروژه‌های آردوینو و میکروکنترلر:

• تغذیه آردوینو Uno/Nano (5V)

• تغذیه ماژول‌های فرستنده/گیرنده (12V)

• تغذیه سنسورها با ولتاژهای مختلف

• تست مدارهای منطقی و دیجیتال

2. آزمایشگاه الکترونیک:

• منبع تغذیه عمومی برای تست مدارها

• تأمین برق OP-AMP و مدارهای آنالوگ

• تغذیه مدارهای آزمایشی دانشجویی

• تست عملکرد رگولاتورها

3. پروژه‌های آموزشی:

• آموزش مفاهیم یکسوسازی و فیلترینگ

• نمایش عملکرد رگولاتورهای ولتاژ

• آزمایش‌های الکترونیک پایه و پیشرفته

• پروژه‌های دانش‌آموزی و دانشجویی

4. تعمیرات و عیب‌یابی:

• تغذیه بردهای الکترونیکی تعمیری

• تست ماژول‌های مختلف

• منبع تغذیه لحیم‌کاری

• عیب‌یابی مدارهای تغذیه

💻 نمونه اتصال به پروژه آردوینو

/*
 * استفاده از ماژول تغذیه چندگانه برای پروژه آردوینو
 * اتصالات:
 * 5V ماژول → Vin آردوینو (یا 5V برای ماژول‌های دیگر)
 * 12V ماژول → موتور DC یا سروو
 * خروجی قابل تنظیم → سنسور آنالوگ یا LCD
 */

// پین‌های اتصال موتور به 12V
const int motorPin1 = 9;
const int motorPin2 = 10;

// پین اتصال سنسور به خروجی قابل تنظیم (مثلاً 3.3V)
const int sensorPin = A0;

void setup() {
  pinMode(motorPin1, OUTPUT);
  pinMode(motorPin2, OUTPUT);
  Serial.begin(9600);
  Serial.println("منبع تغذیه چندگانه فعال شد");
}

void loop() {
  // روشن کردن موتور با 12V
  digitalWrite(motorPin1, HIGH);
  digitalWrite(motorPin2, LOW);

  // خواندن سنسور با ولتاژ تنظیم شده
  int sensorValue = analogRead(sensorPin);
  Serial.print("مقدار سنسور: ");
  Serial.println(sensorValue);

  delay(1000);
}

⚠️ نکات ایمنی و فنی

محدودیت‌های جریان:

• کل جریان خروجی: حداکثر 2A

• جریان 5V + 12V ثابت: مجموعاً 1A

• جریان خروجی قابل تنظیم: 1A

• فیوز محافظ: 2A قابل تعویض

هشدارهای مهم:

1. هرگز ورودی AC و DC را همزمان وصل نکنید

2. برای جریان‌های بالا، از خنک‌کننده اضافی استفاده کنید

3. از اتصال کوتاه خروجی‌ها جلوگیری کنید

4. ولتاژ ورودی DC از 24V تجاوز نکند

5. ماژول را در محیط‌های مرطوب استفاده نکنید

نکات نگهداری:

• هر 6 ماه گردوغبار هیت‌سینک را تمیز کنید

• در صورت محو شدن LED‌ها، فیوز را بررسی کنید

• برای دقت بیشتر، ولتاژ خروجی‌ها را هر سال کالیبره کنید

🔧 مدار داخلی و چیدمان

بلوک دیاگرام:

ورودی AC/DC → پل دیود → خازن فیلتر 2200µF →
       ↓           ↓           ↓
    L7805      L7812      LM317
    (5V ثابت)  (12V ثابت) (قابل تنظیم)
       ↓           ↓           ↓
    خروجی 5V   خروجی 12V  خروجی ADJ

چیدمان پایه‌ها روی بردبورد:

ردیف بالا (41 پین): [GND][5V OUT][12V OUT][ADJ OUT][خالی...]
ردیف پایین (41 پین): [GND][5V OUT][12V OUT][ADJ OUT][خالی...]

📦 محتوای بسته خرید

پکیج استاندارد:

• 1 عدد ماژول منبع تغذیه چندگانه کامل

• 1 عدد هیت‌سینک آلومینیومی

• 2 عدد پتانسیومتر (تنظیم ولتاژ)

• 1 عدد فیوز 2A یراق‌دار

• 1 عدد کابل تغذیه DC

• 2 عدد کانکتور ترمینال

پکیج حرفه‌ای (پیشنهادی):

• تمامی موارد پکیج استاندارد

• 1 عدد ترانسفورماتور 12V/2A

• 1 عدد آداپتور 12V/3A سوئیچینگ

• 1 عدد بردبورد 840 پین

• 1 ست سیم جامپر نر-ماده

• پیچ و مهره کامل نصب

🏷️ برچسب‌های محصول

منبع تغذیه بردبورد، پاور ماژول، رگولاتور ولتاژ، تغذیه آردوینو، منبع تغذیه آزمایشگاهی، پاور چند خروجی، برد تغذیه، الکترونیک آموزشی، پروژه دانشجویی، LM317، L7805، L7812، یکسوساز، پل دیود، پاور پروژه، تجهیزات آزمایشگاه

⭐ مزایای رقابتی

نسبت به منابع تغذیه جداگانه:

• صرفه‌جویی در فضا روی بردبورد

• مدیریت یکپارچه زمین (GND)

• حفاظت‌های متمرکز

• قیمت پایین‌تر نسبت به خرید جداگانه

نسبت به آداپتورهای معمولی:

• قابلیت تنظیم ولتاژ

• چند خروجی همزمان

• نمایشگر وضعیت

• قابلیت استفاده با ترانسفورماتور

نسبت به محصولات مشابه خارجی:

• طراحی مخصوص بردبورد ایرانی

• استفاده از قطعات باکیفیت

• گارانتی و خدمات پس از فروش

• قیمت بسیار مناسب

📋 گارانتی و پشتیبانی

✅ پشتیبانی فنی رایگان تلفنی
✅ آموزش ویدیویی نصب و راه‌اندازی
✅ تحویل سریع (تهران 24 ساعت، شهرستان 48-72 ساعت)

💰 بسته‌های قیمتی

پکیج اقتصادی:

ماژول تنها – مناسب افرادی که تجهیزات پایه را دارند

پکیج استاندارد:

ماژول + ترانسفورماتور – مناسب دانشجویان

پکیج کامل:

ماژول + ترانس + بردبورد + جامپر – مناسب شروع کار

پکیج کارگاهی:

3 عدد ماژول + تجهیزات کامل – مناسب مدارس و کارگاه‌ها

💡 ایده‌های پروژه عملی

پروژه 1: سیستم نظارت محیطی

• آردوینو (5V) + سنسور دما (3.3V از خروجی قابل تنظیم) + LCD (12V)

پروژه 2: ربات کنترل از راه دور

• میکروکنترلر (5V) + موتورهای DC (12V) + ماژول RF (5V)

پروژه 3: منبع تغذیه آزمایشگاهی کوچک

• استفاده به عنوان پایه برای ساخت پاور قابل حمل

پروژه 4: شارژر هوشمند

• کنترلر شارژ (5V) + نمایشگر (12V) + خروجی قابل تنظیم برای باتری‌های مختلف

🔥 نکته حرفه‌ای: برای کاهش نویز در مدارهای حساس آنالوگ، از خازن‌های بای‌پاس 100nF روی خروجی‌ها استفاده کنید.

🎯 بهترین انتخاب برای: دانشجویان رشته برق و الکترونیک، مهندسین مبتدی، مدارس فنی، آزمایشگاه‌های آموزشی و علاقه‌مندان به الکترونیک

📞 پشتیبانی فنی

• مشاوره انتخاب: کمک در انتخاب پکیج مناسب

• راهنمای عیب‌یابی: حل مشکلات رایج

• پروژه‌نویسی: کمک در پیاده‌سازی پروژه

• توسعه مدار: مشاوره برای توسعه ماژول
