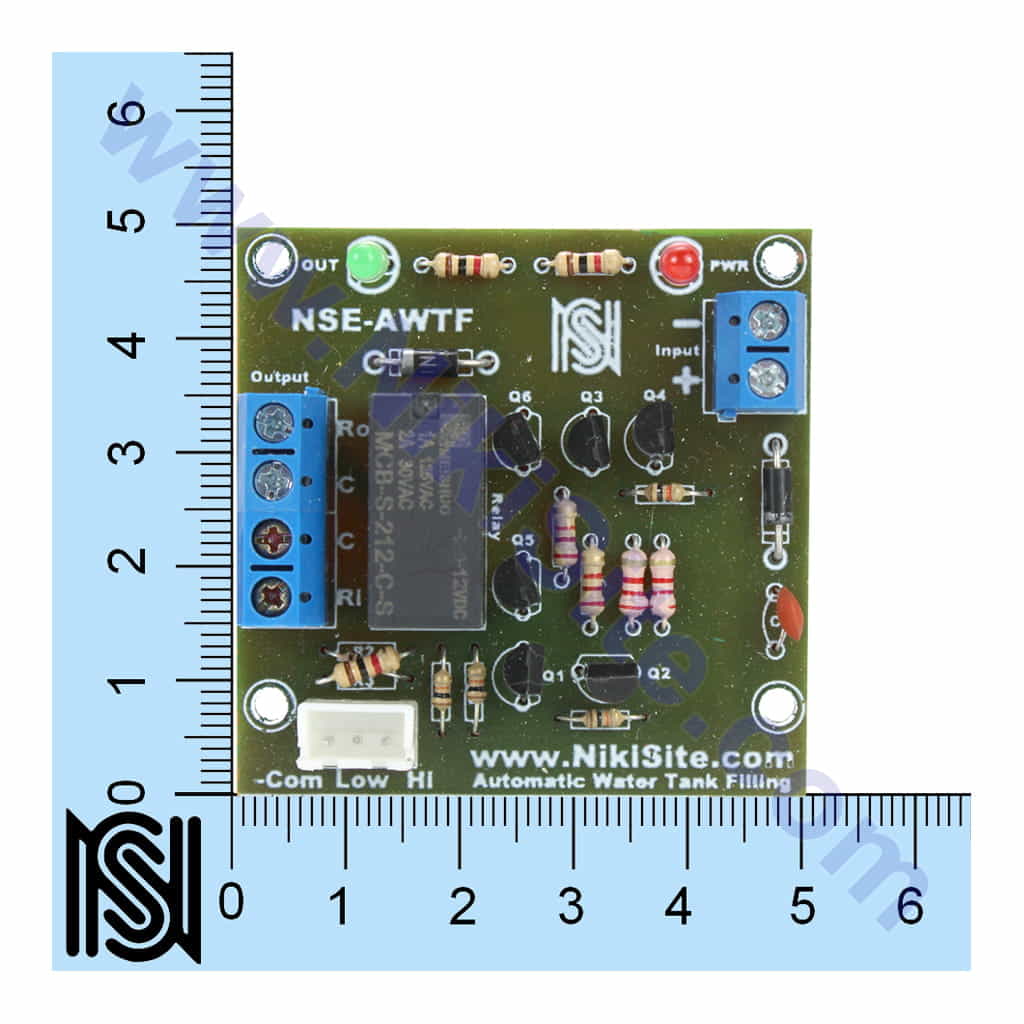

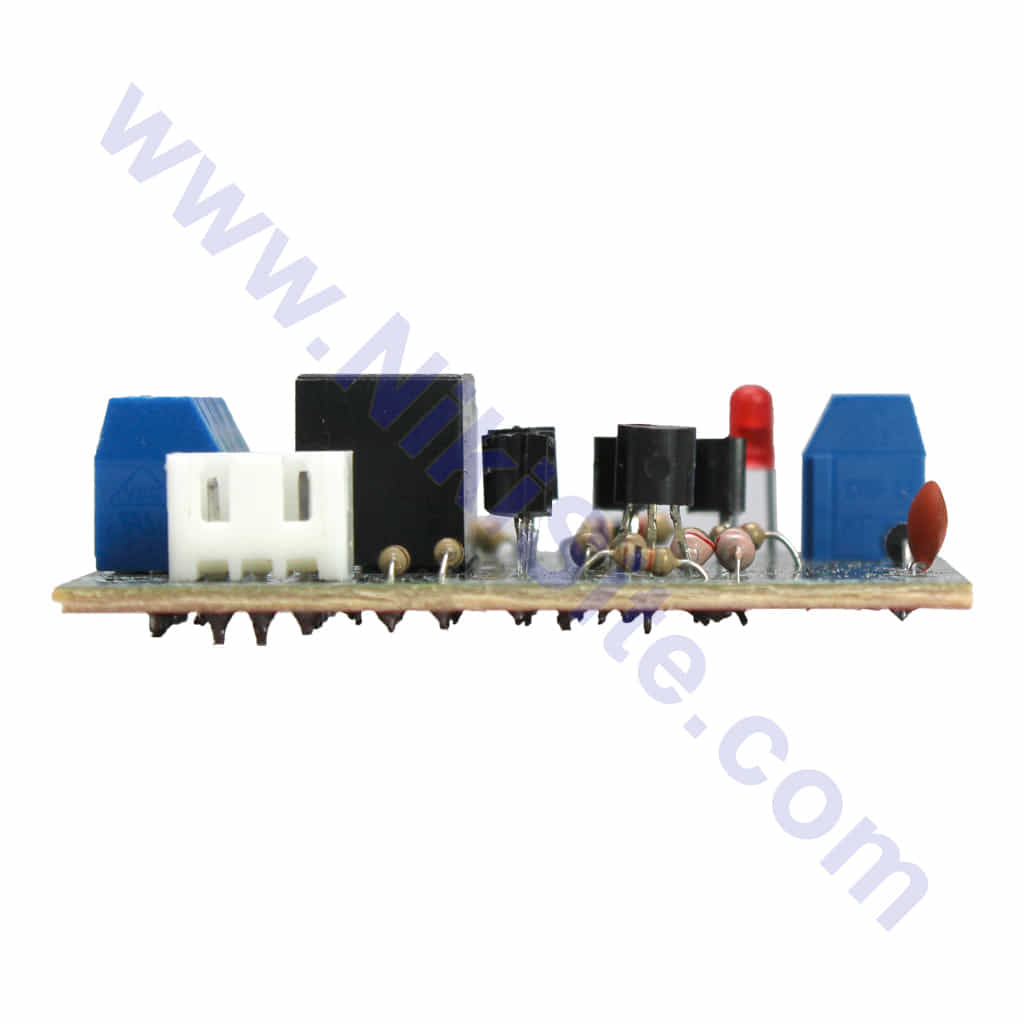

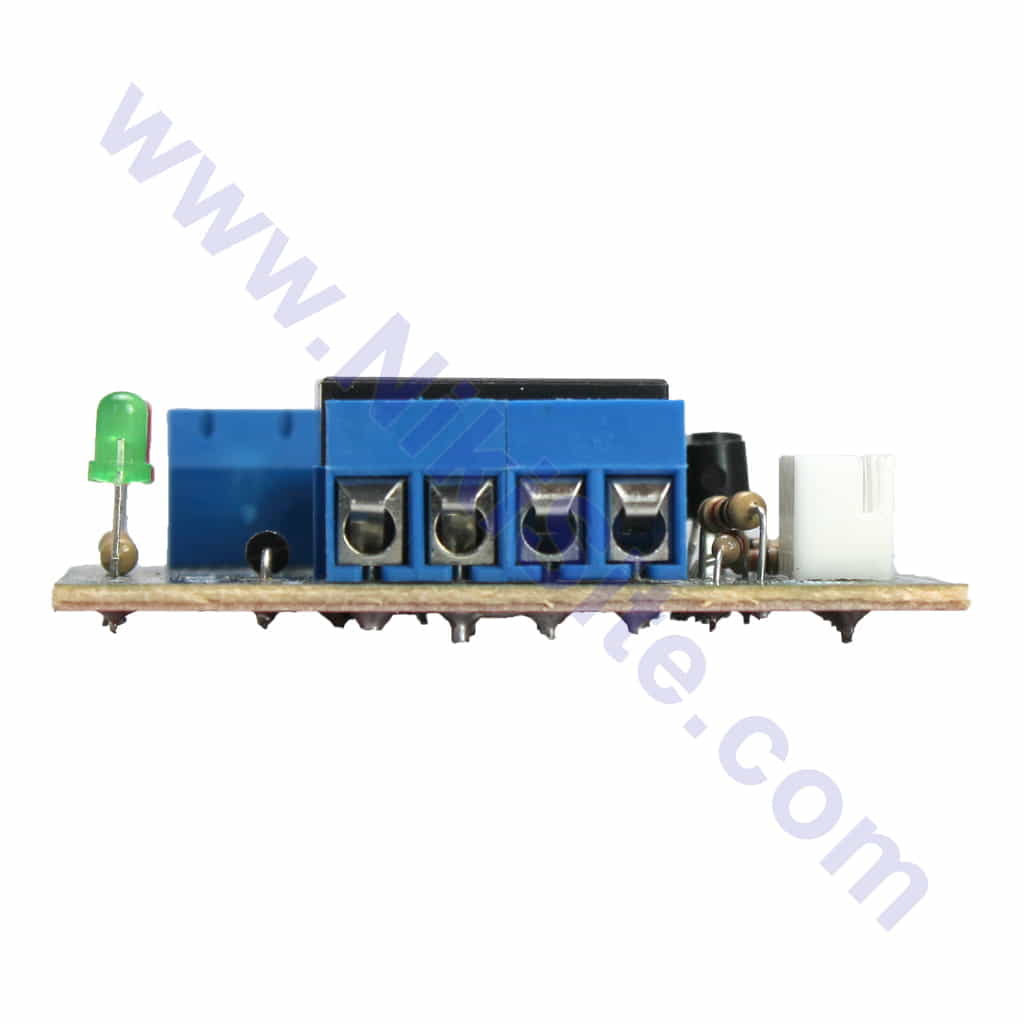

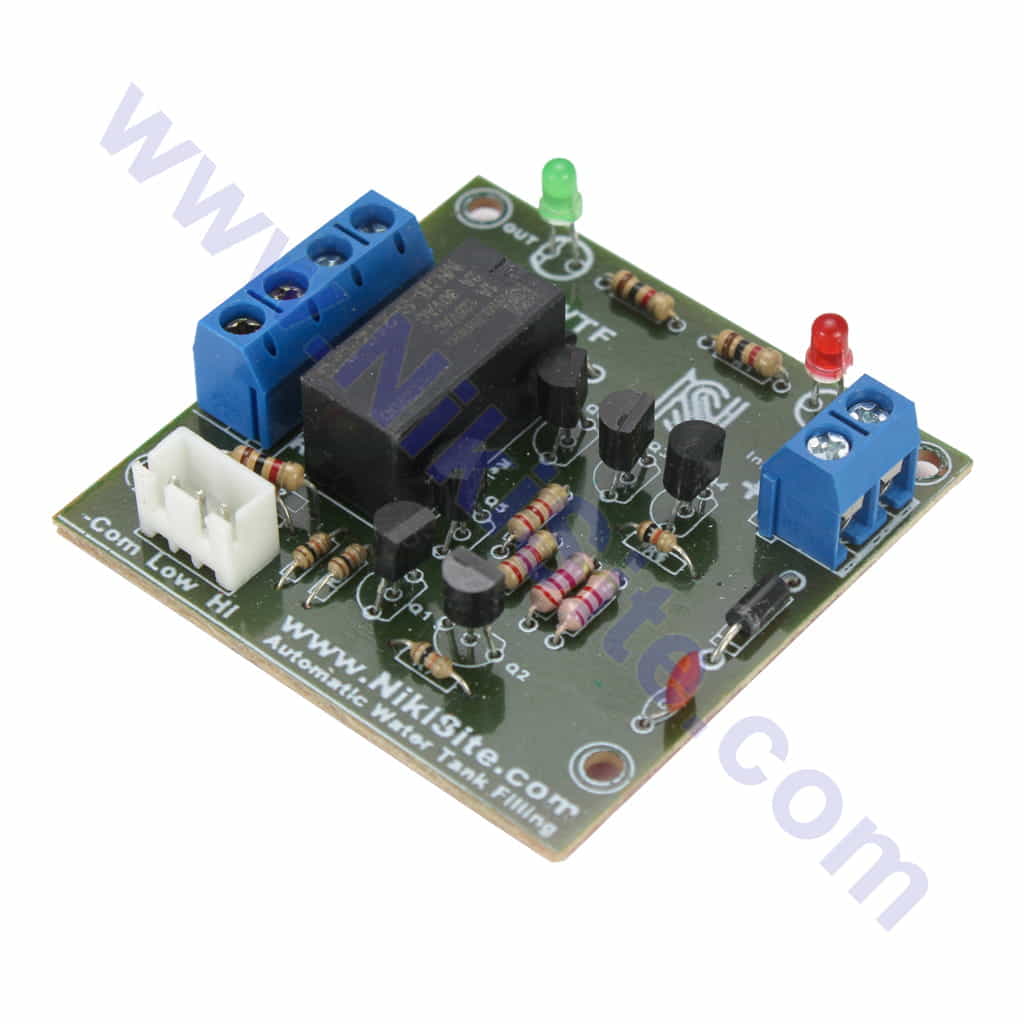

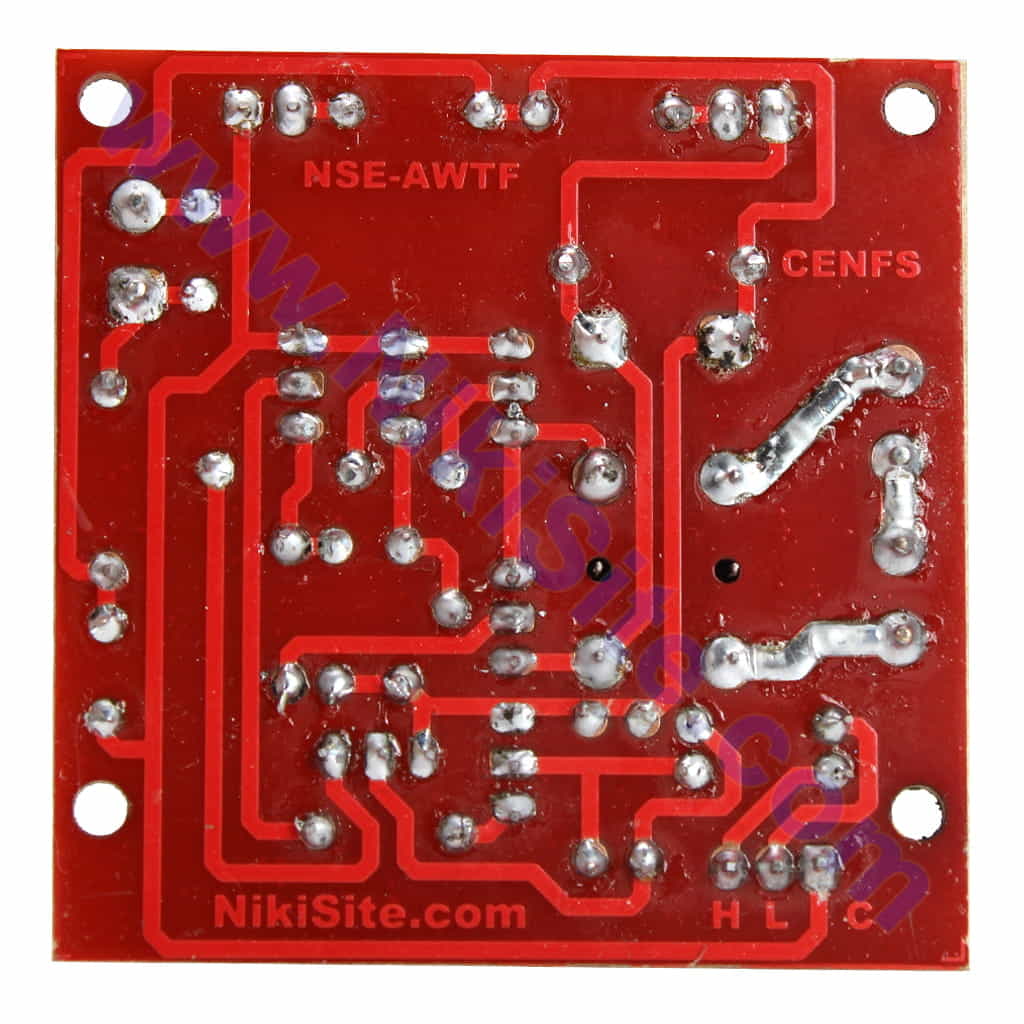

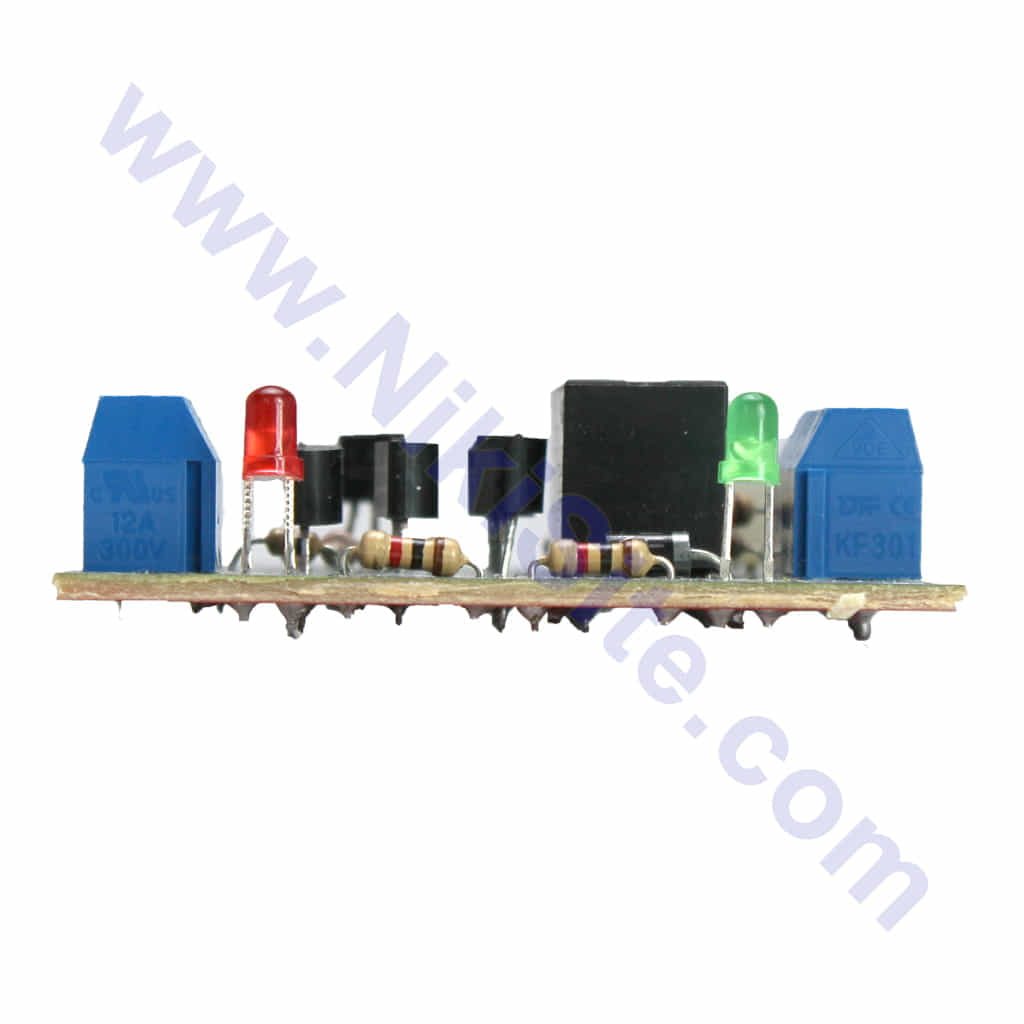

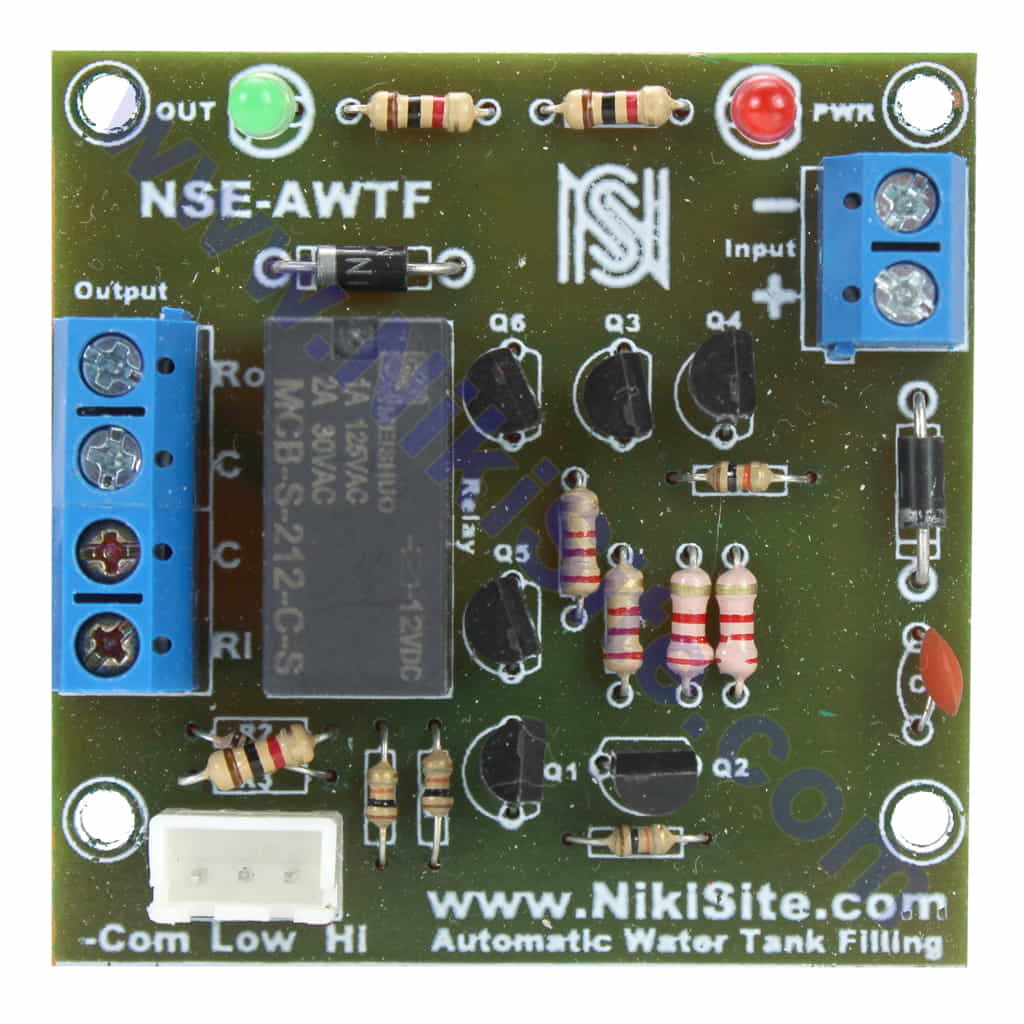

ماژول پر کردن خودکار مخزن آب نیکی سایت
ماژول پر کردن خودکار مخزن آب، این ماژول که می توان آنرا از مکمل های مدار نمایش سطح با اعلام خطر دانست، و از هر کدام از سطوح مورد نظر خروجی به ورودی سطح پایین برای روشن کردن پمپ آب و سطح بالا برای خاموش کردن ان استفاده نمود. همانند فیلم شماتیک عملکرد این مدار در زیر. با این ماژول از روشن و خاموش شدن مکرر موتور پمپ آب جلوگیری می شود و در هزینه برق و استهلاک سیستم بصورت قابل توجهی کاسته می شود.
لیست لمان های NSE-AWTF
| Quantity | Code | Symbol |
|---|---|---|
| 3 | Pin Header box male Strait | PHS |
| 3 | Connector Box 2Pin | PHS |
| 1 | Relay 2 Contact | Rel |
| 2 | 3mm RED & Green | LED |
| 1 | 100nF | C |
| 4 | NPN BC548 | Q |
| 2 | PNP BC558 | Q |
| 2 | 1n4007 | D |
| 4 | 220 | R |
| 4 | 1K | R |
| 4 | 10K | R |
| 3cm x 2cm | Single Side with Solder Mask and Helper | PCB |
| 22 | Soldering | So |
