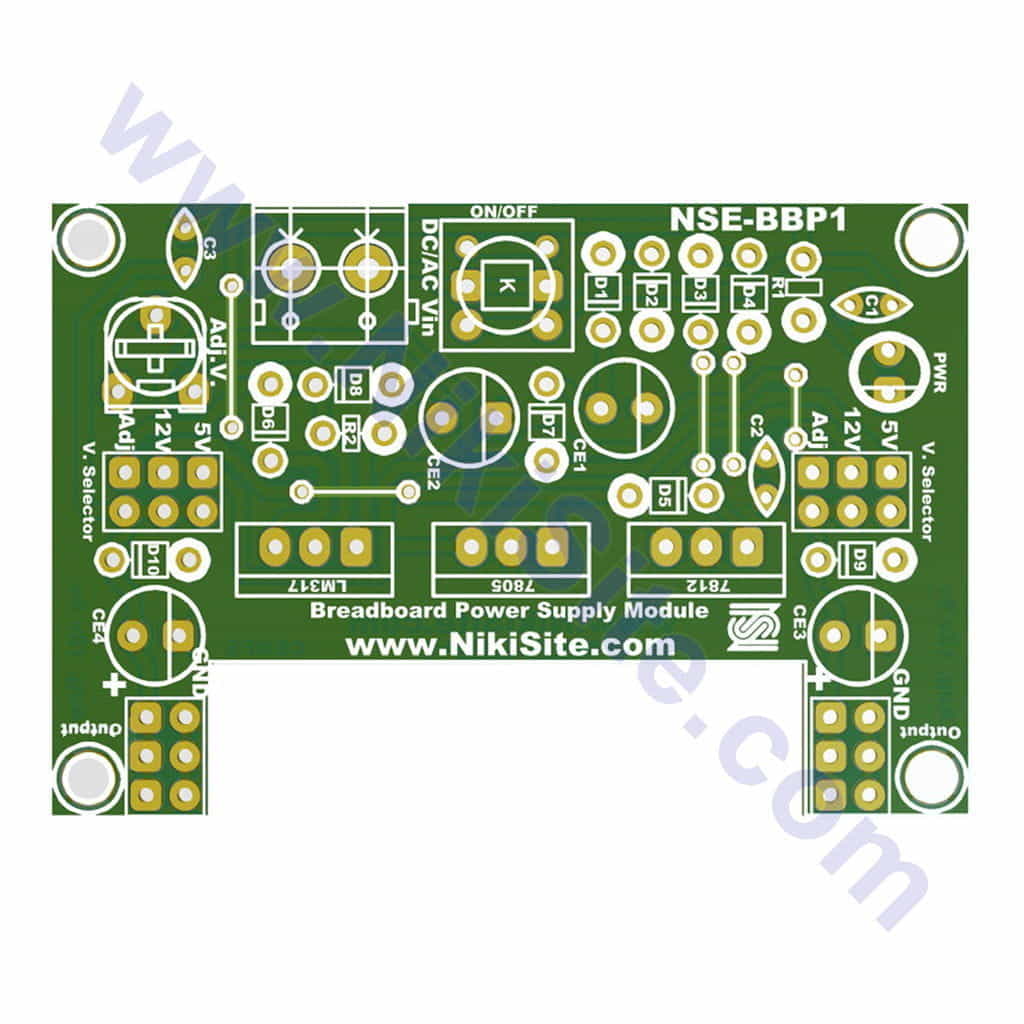

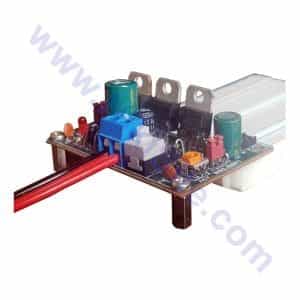

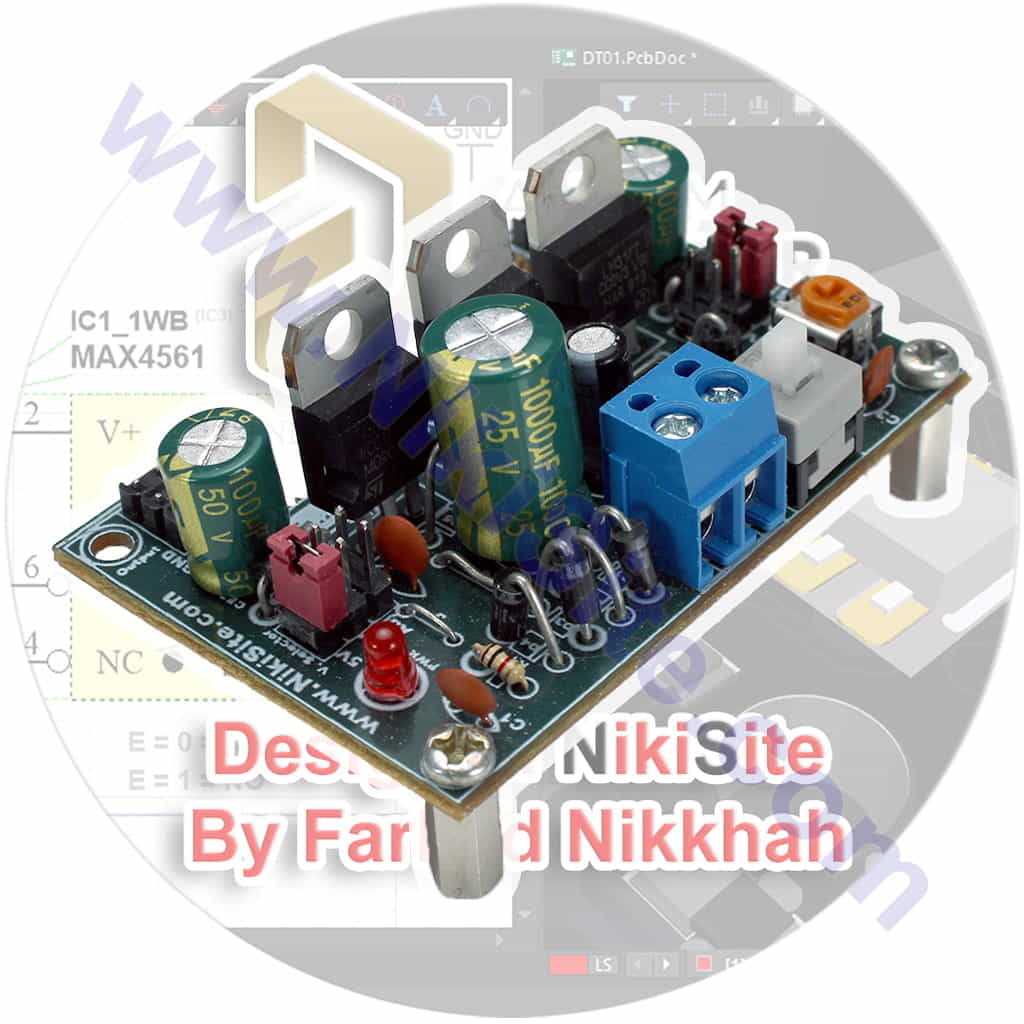

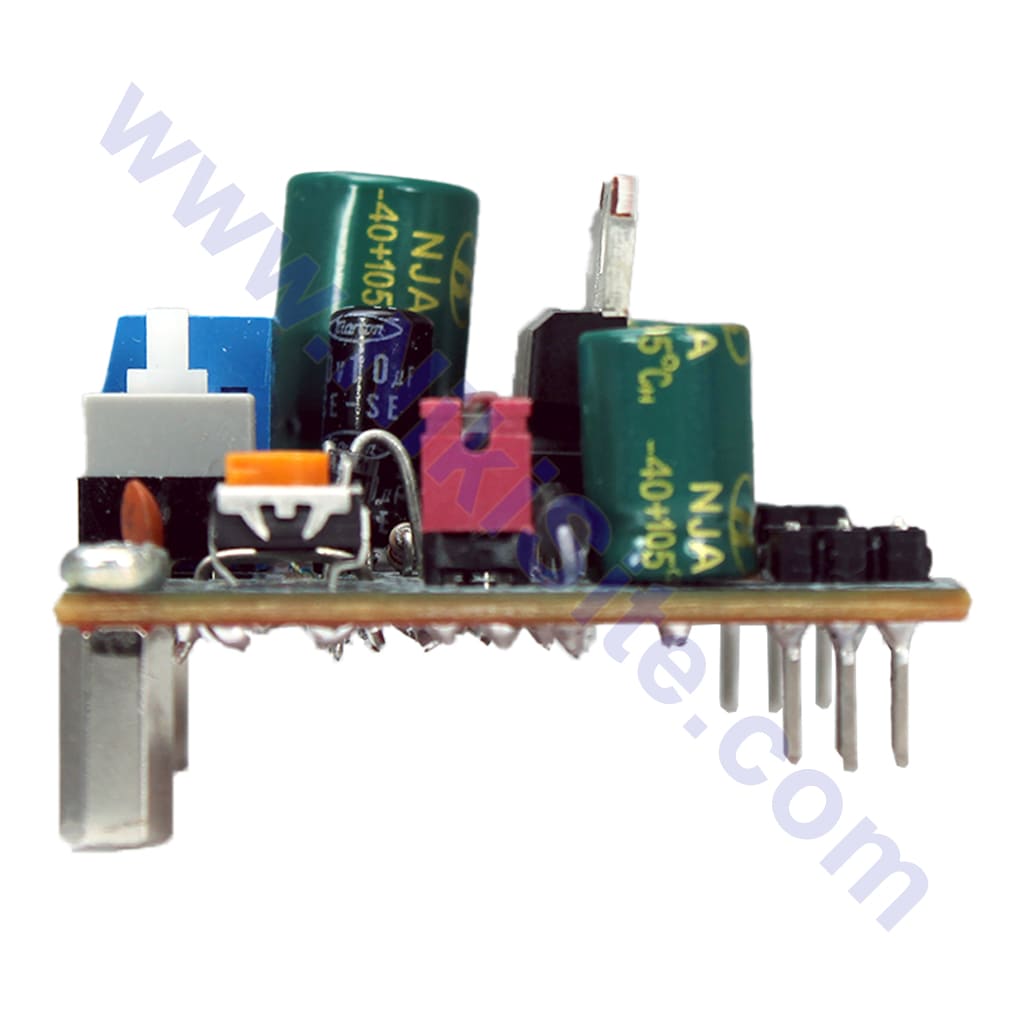

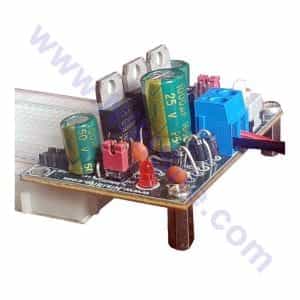

به کمک این ماژول می توانید با اتصال به برد بورد و اتصال یک منبع تغذیه با ولت مد نظرتان چه بصورت متناوب (مانند: ترانس) و چه بصورت مستقیم (مانند: آدابتور) به ترمینال در نظر گرفته شده ولتاژهای مورد نیاز مدار خود را به راحتی تامین و کنترل کنید. بر روی بورد یک کلید پاور برای قطع وصل آسان و led برای نمایش اتصال در نظر گرفته شده است. همچنین به کمک دیود در نظر گرفته شده از صحت اتصال پلاریته ورودی مطمئن خواهید شد. و در ورودی و خروجی نیز خازن فیلتر برای نویز گیری بهتر قرار داده شده.

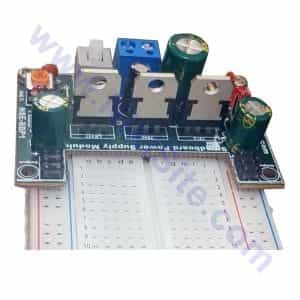

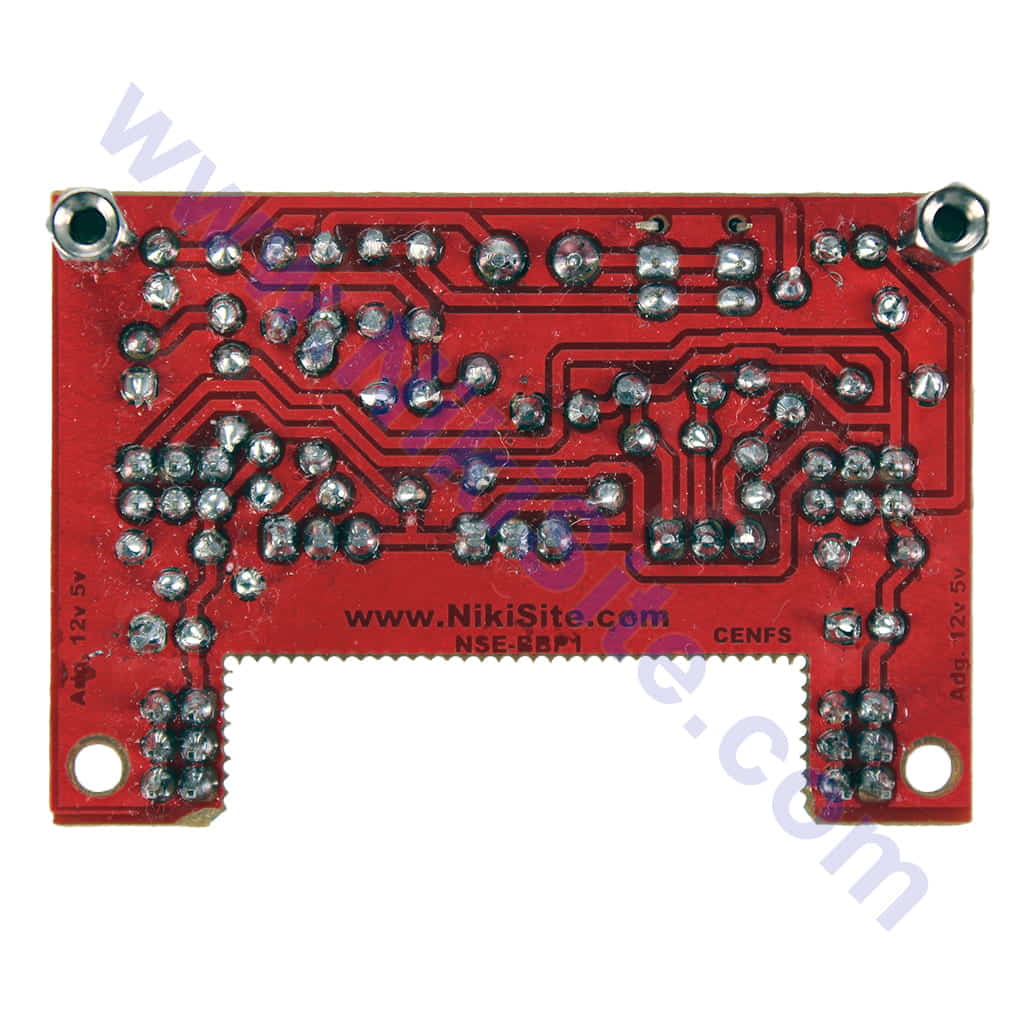

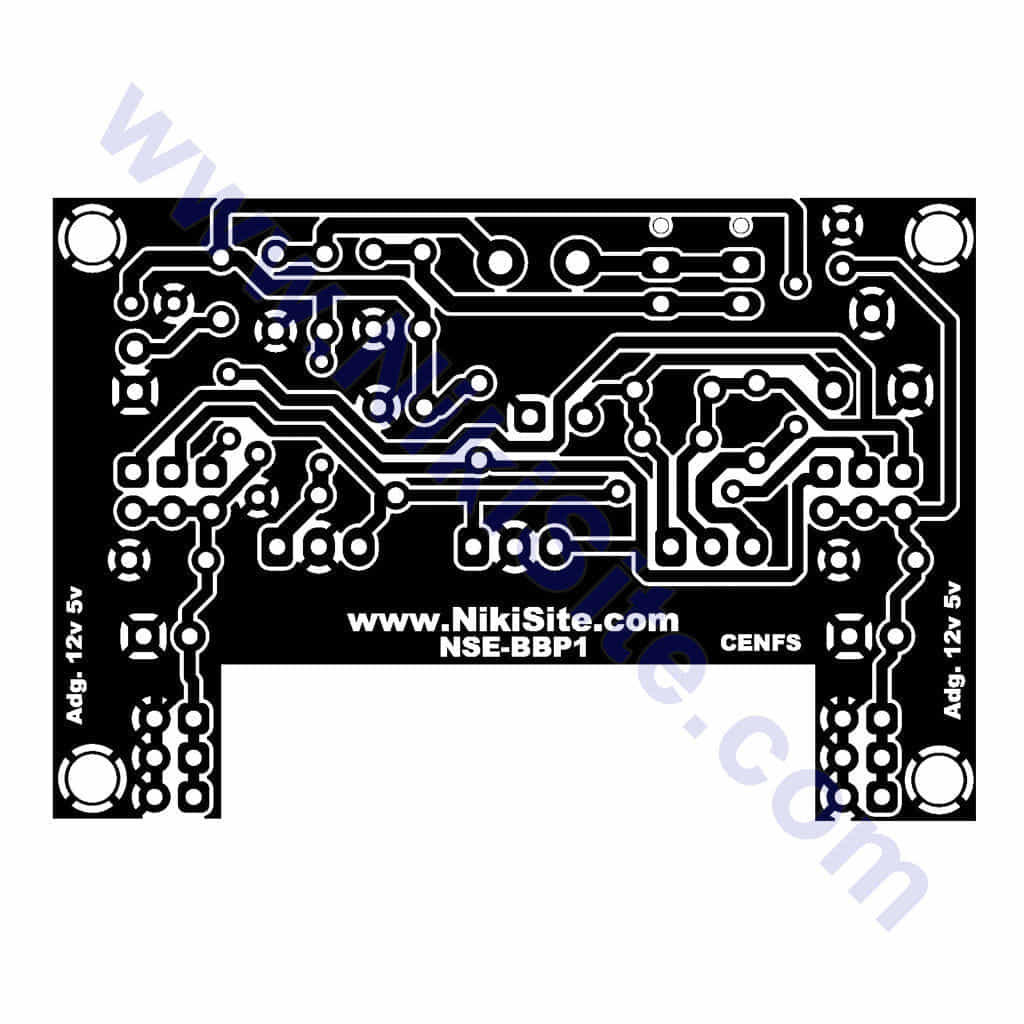

محل اتصال به بردبورد
6 پین برای استحکام در اتصال که 3 پین ردیف داخلی منفی و 3 پین ردیف بیرونی مثبت میباشند
محل اتصال به بردبورد
6 پین برای استحکام در اتصال که 3 پین ردیف داخلی منفی و 3 پین ردیف بیرونی مثبت میباشند

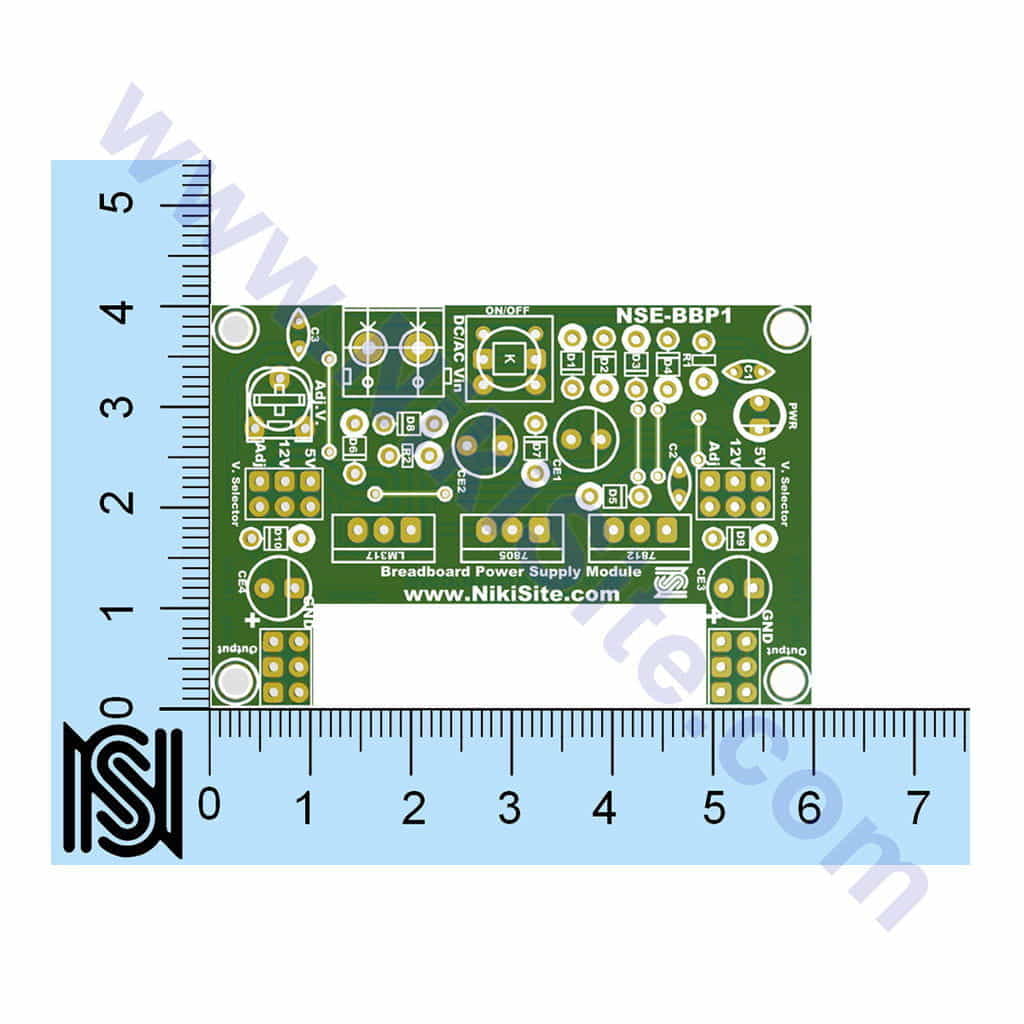

انتخابگر ولتاژ خروجی سمت چپ / پایین
3 حالت انتخاب که:
پین اول سمت چپ 5 ولت.
پین دوم وسط 12 ولت.
پین سوم سمت راست ولتاژ تنظیم شده را مشخص می نماید.
انتخابگر ولتاژ خروجی سمت راست / بالا
3 حالت انتخاب که:
پین اول سمت چپ 5 ولت.
پین دوم وسط 12 ولت.
پین سوم سمت راست ولتاژ تنظیم شده را مشخص می نماید.

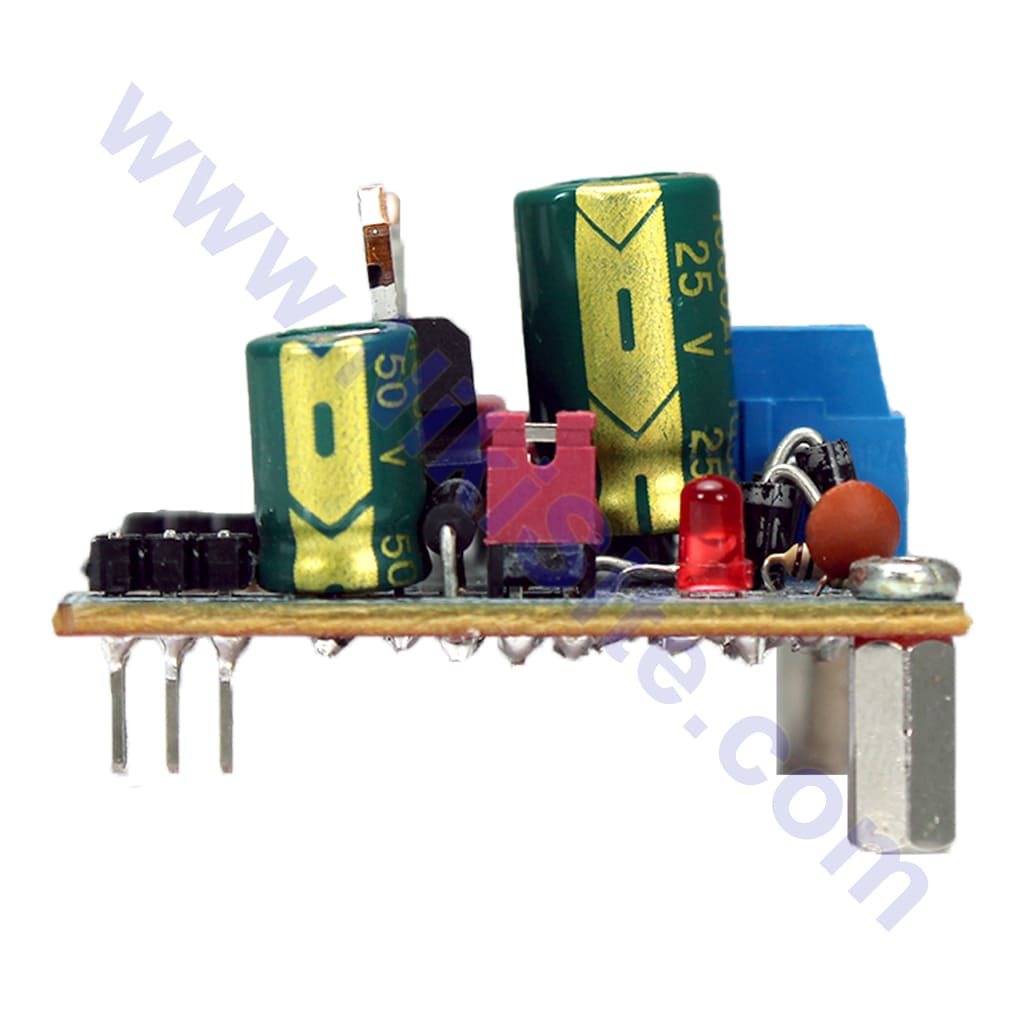

LED نمایشگر
نمایش اتصال ولتاژ ورودی به مدار
تنظیم ولتاژ
پتانسیومتر تنظیم ولتاژ متغیر در خروجی

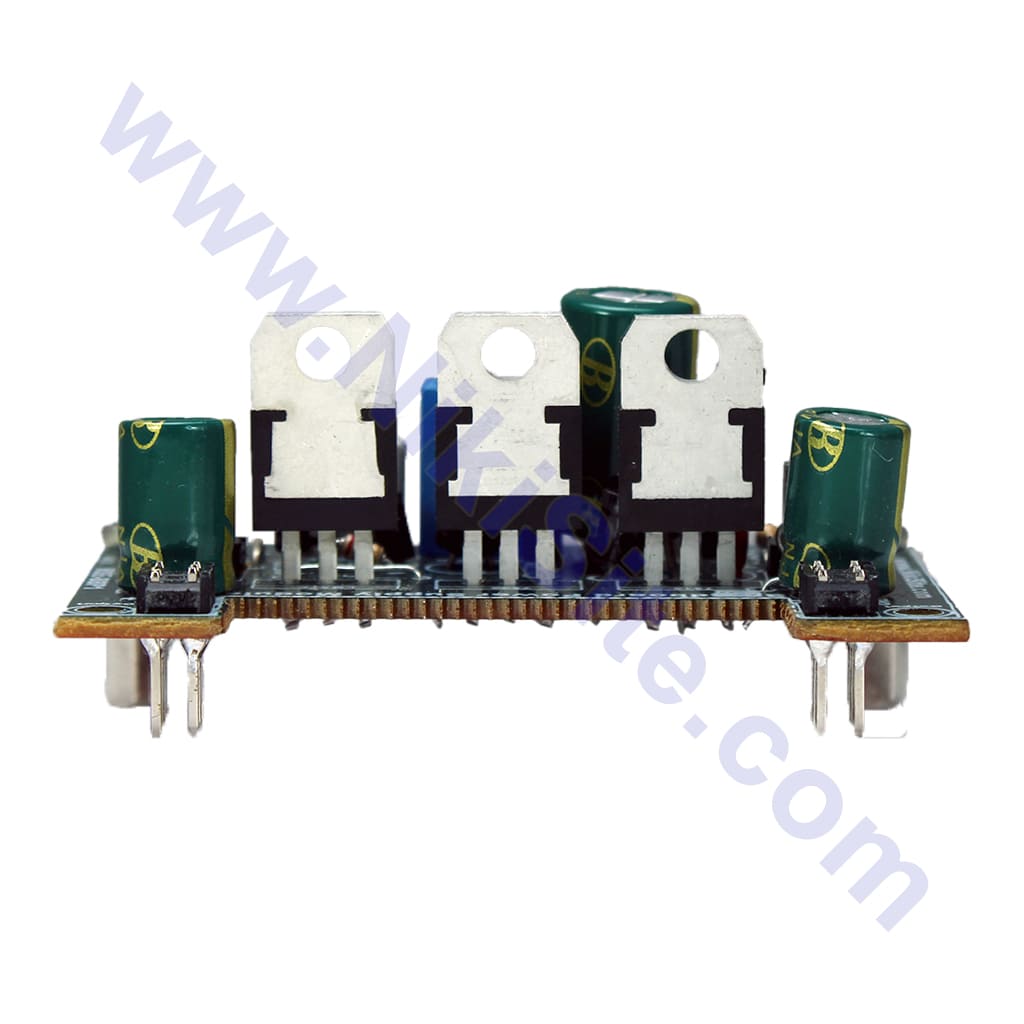

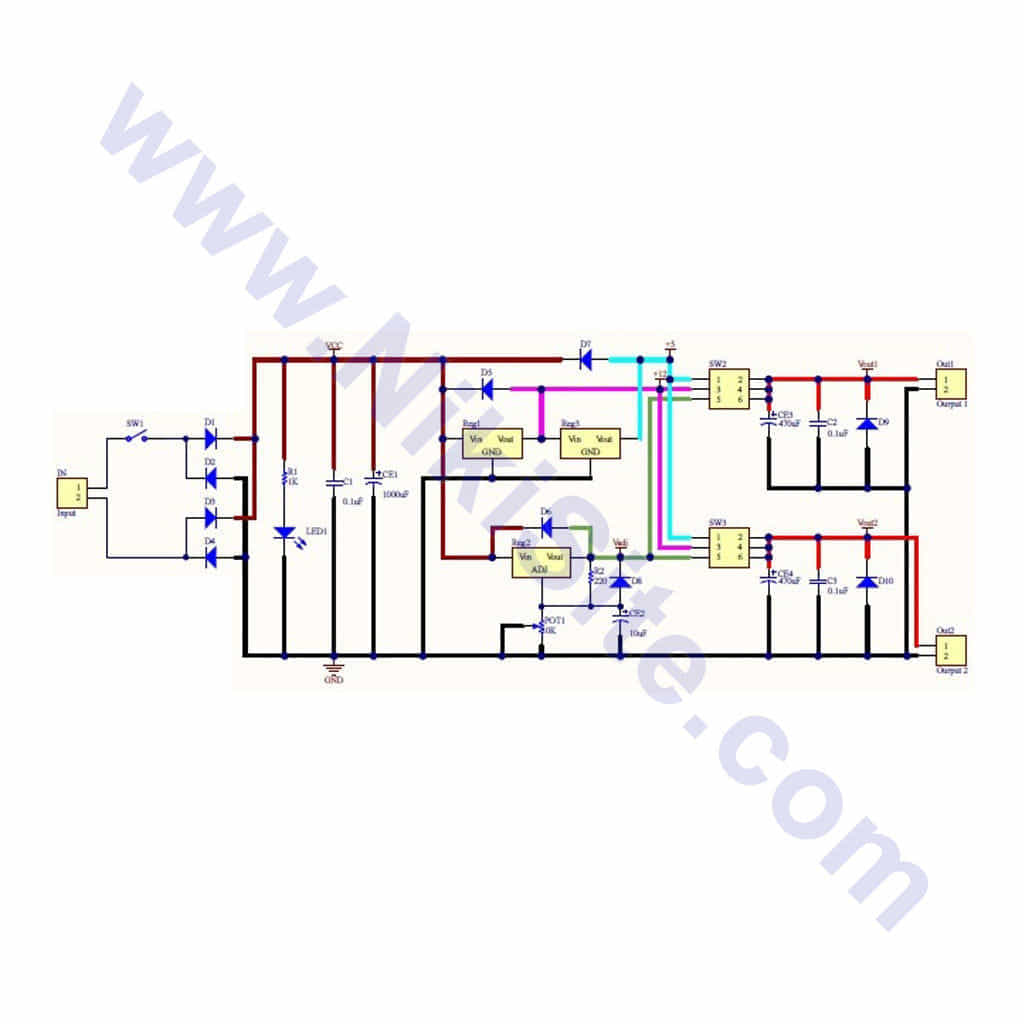

IC رگولاتور 12v
IC رگولاتور 5v
IC رگولاتور ولتاژ متغیر

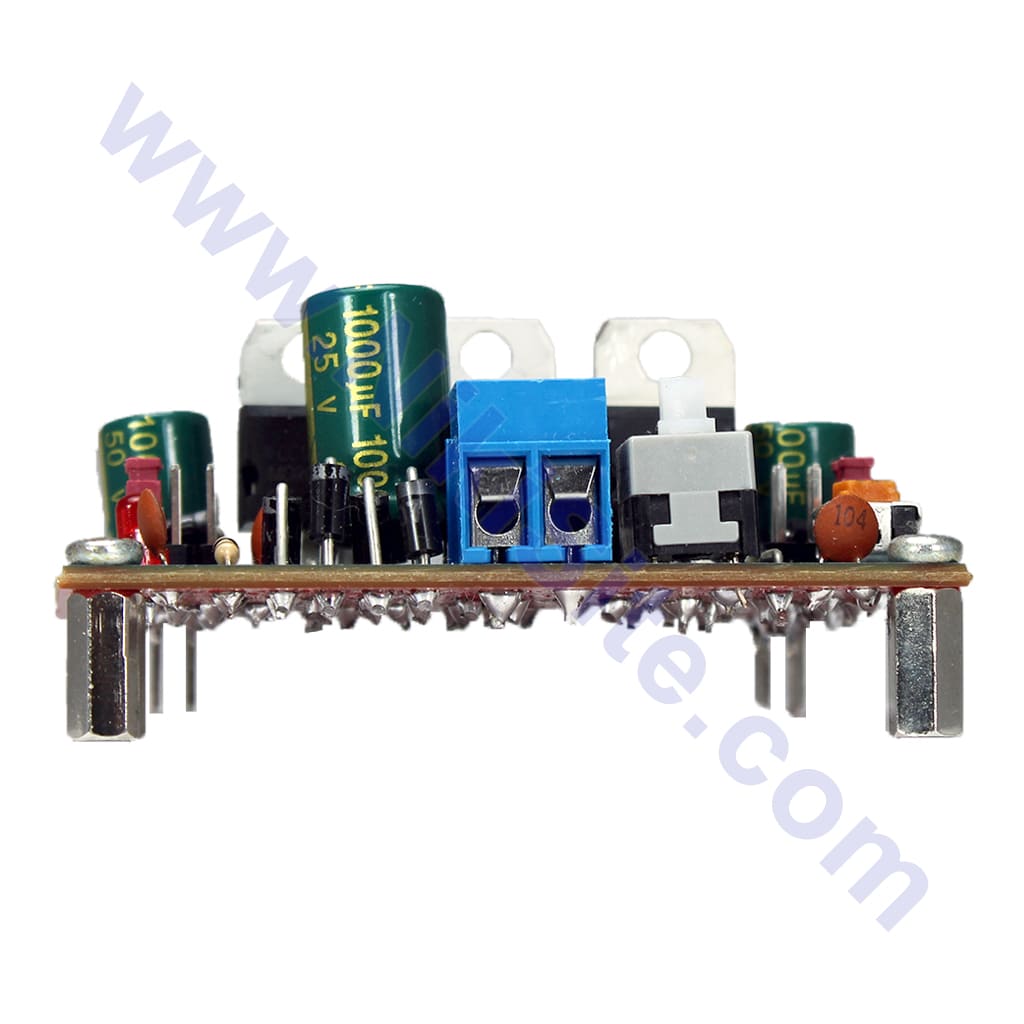

ورودی مدار
محل اتصال ورودی به منبع تغذیه اصلی با قابلیت ولتاژ متناوب (AC) و یا مستقیم (DC)
کلید قطع و وصل
خاموش و روشن کردن مدار
یکسو کننده
مدار یکسو کننده و تنظیم قطب های ورودی
