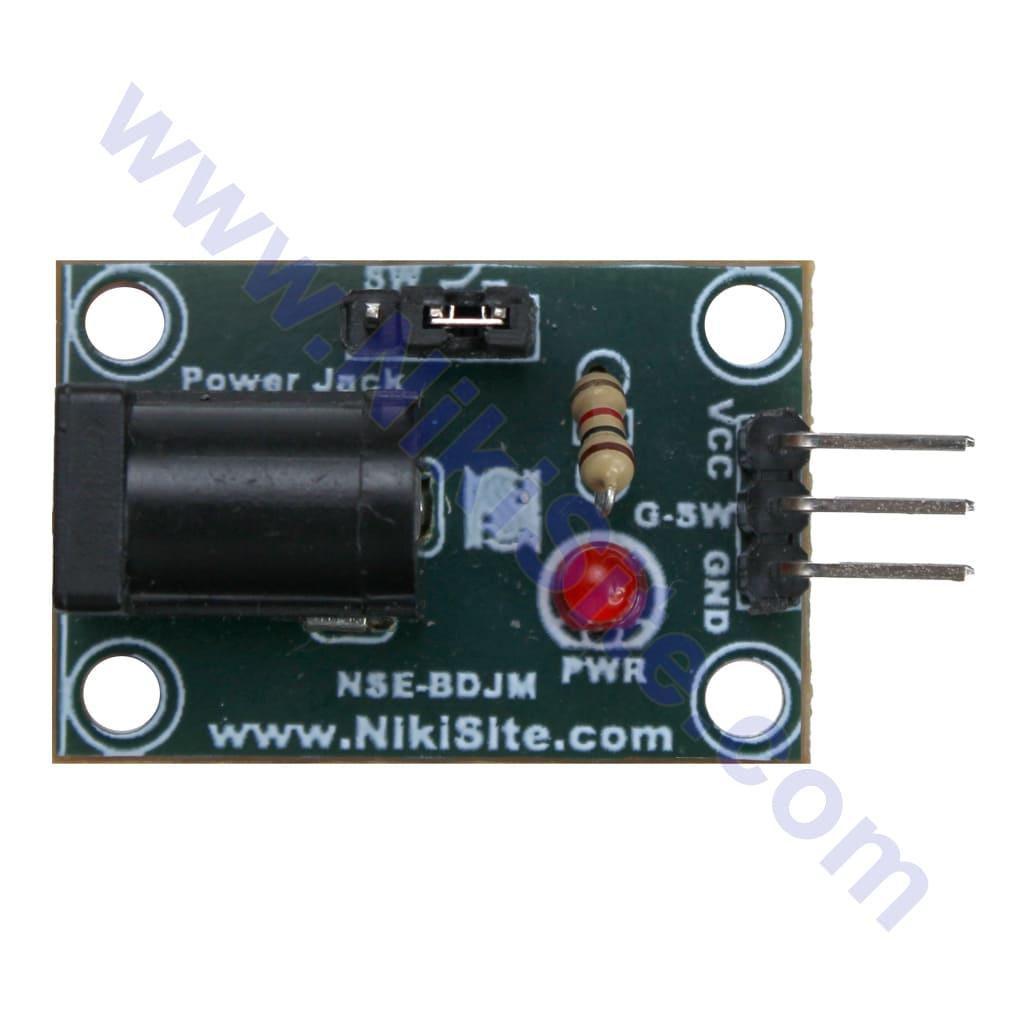

ماژول جک آداپتور DC 5.5mm

Breadboard 5.5mm DC Jack Module

رابط ماژول جک آداپتور DC 5.5mm با نمایشگر LED و جامپر قطع‌وصل

مرکز کنترل هوشمند تغذیه

🔌 ماژول رابط هوشمند: مدیریت کامل تغذیه پروژه‌های الکترونیکی

رابط ماژول جک آداپتور DC 5.5mm با نمایشگر LED و قابلیت قطع‌وصل سریع، یک راه‌حل حرفه‌ای برای اتصال منظم و ایمن منبع تغذیه به بردبورد و مدارات الکترونیکی است. این ماژول با طراحی دقیق و کاربرپسند، تبدیل به قلب تپنده سیستم تغذیه پروژه‌های شما می‌شود.

🎯 ویژگی‌های منحصر به فرد

🔋 جک آداپتور 5.5mm استاندارد:

• سازگاری جهانی: پذیرش اکثر آداپتورهای DC بازار

• اتصال مطمئن: کانکتور طلایی با عمر طولانی

• قطبیت هوشمند: طراحی شده برای پلاریته مثبت مرکزی

💡 نمایشگر LED دو رنگ:

• قرمز: نشانگر اتصال برق ورودی

⚡ جامپر قطع‌وصل سریع:

• کنترل فوری: قطع و وصل جریان بدون جدا کردن کابل

• حفاظت مدار: امکان قطع سریع در مواقع اضطراری

• آزمایش آسان: تست مدار بدون روشن/خاموش کردن منبع اصلی

📐 مشخصات فنی دقیق

الکتریکی:

• ولتاژ ورودی: 6-12 ولت DC (پیشنهادی 9V)

• ولتاژ خروجی: مشابه ورودی (بدون رگولاسیون)

• جریان مجاز: حداکثر 2A پیوسته

• افت ولتاژ: کمتر از 0.1V در 1A

• مقاومت داخلی: زیر 50 میلی‌اهم

مکانیکی:

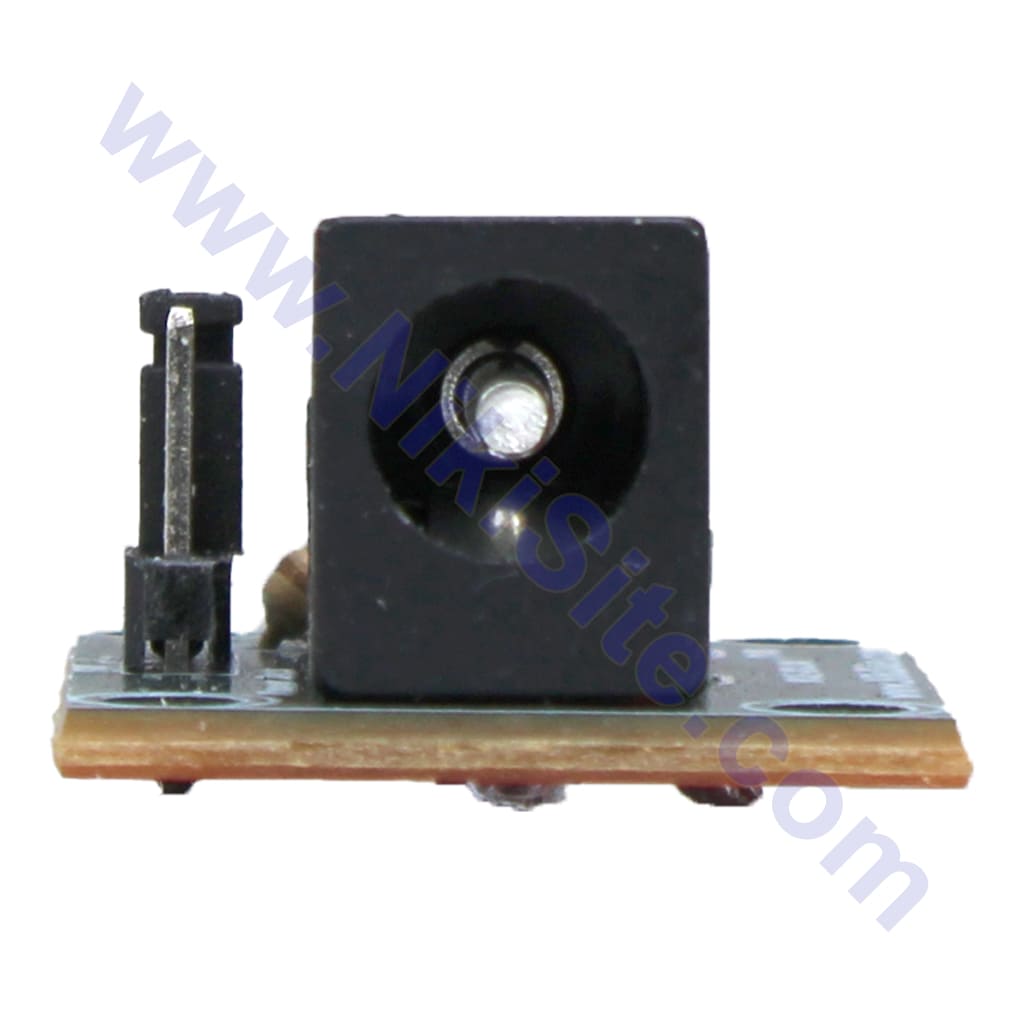

• جک DC: 5.5mm × 2.1mm (قطر خارجی × داخلی)

• پایه‌های خروجی: 3 پین (VCC, GND, GND)

• فاصله پایه: استاندارد 2.54mm

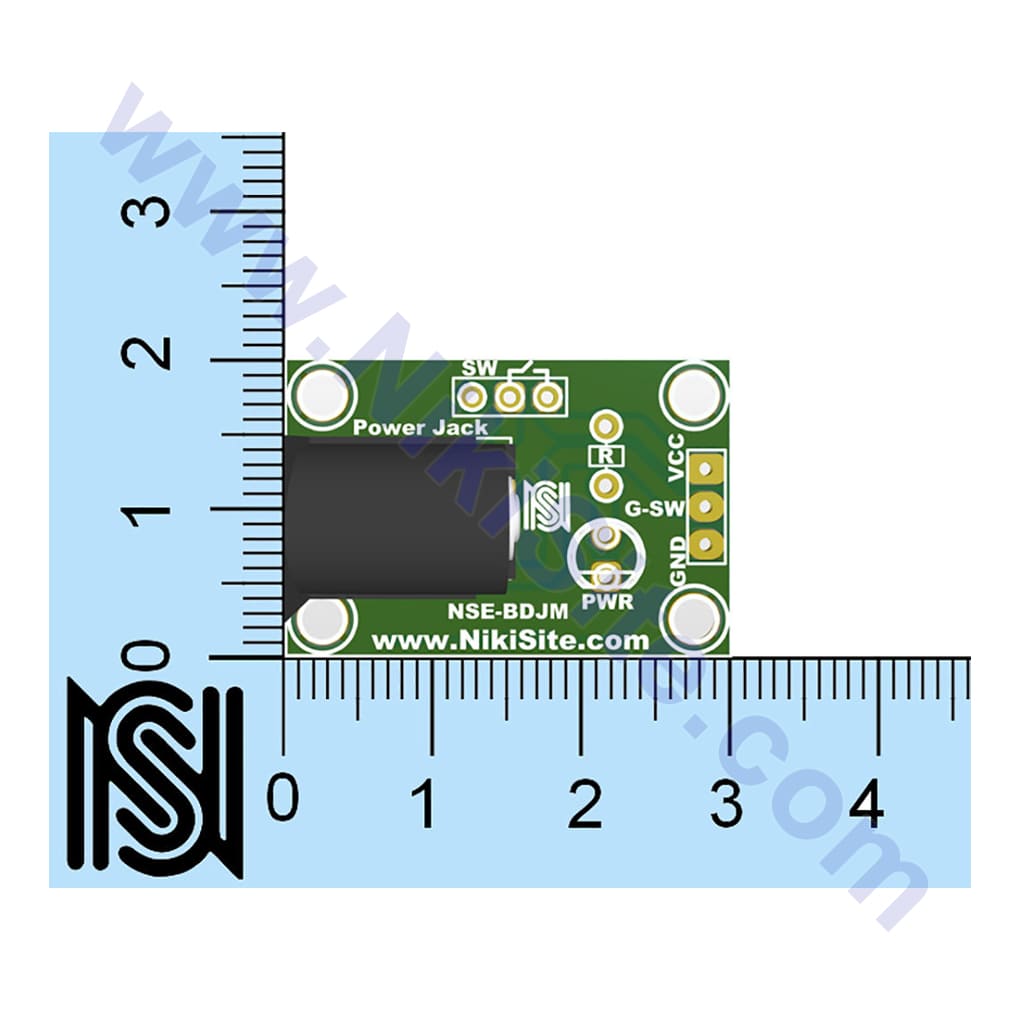

• ابعاد PCB: 25 × 20 میلی‌متر

• ضخامت: 1.6mm PCB دوطرفه

نمایشگر LED:

• نوع: دو رنگ (Red/Green) 3mm

• درخشندگی: 1000-1500 mcd

• جریان: 5-10mA با مقاومت محدودکننده

• زاویه دید: 120 درجه

🛠 طراحی و ساختار

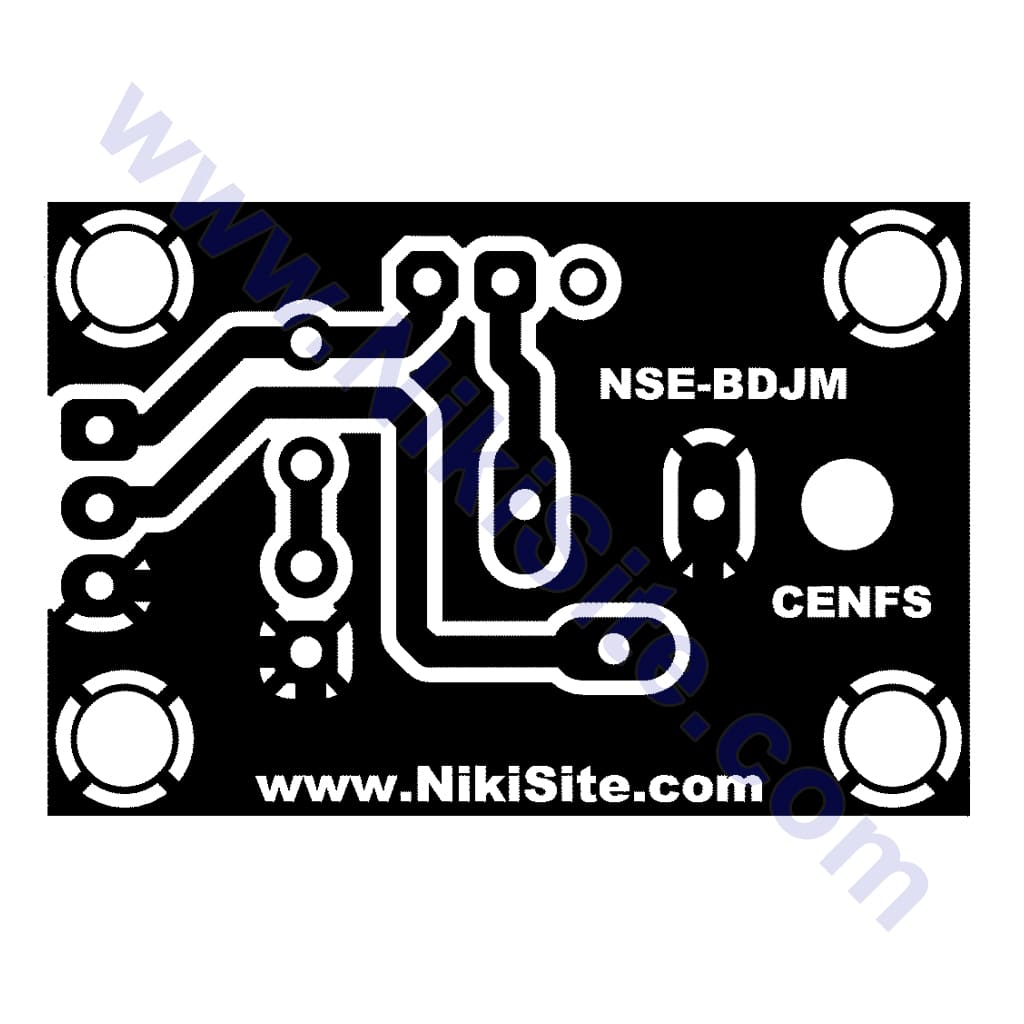

لایه‌های PCB:

• لایه بالا: قطعات SMD، LED، نشانه‌گذاری

• لایه سیگنال: مسیرهای ضخیم جریان بالا

• لایه زمین: پلن GND کامل برای نویزگیری

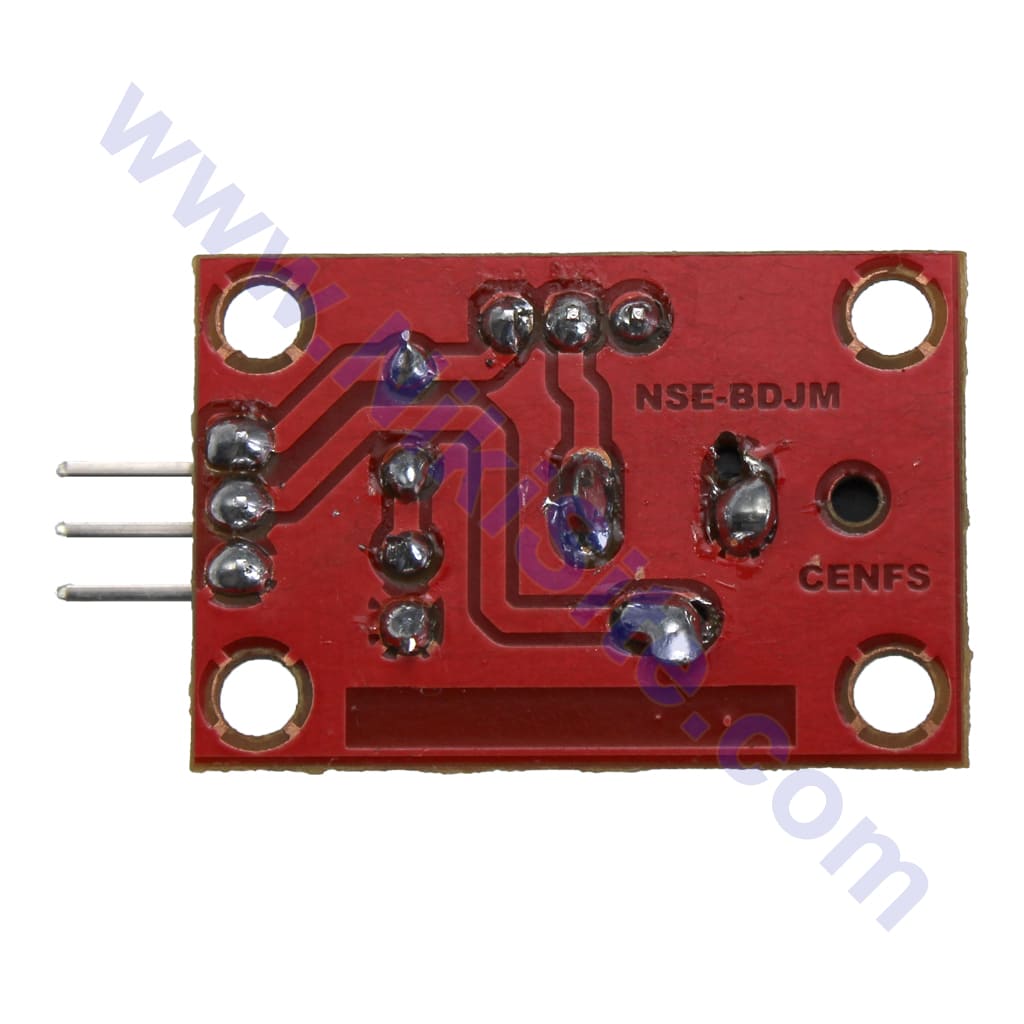

• لایه پایین: جک DC، پایه‌های خروجی

مواد با کیفیت:

• جک DC: با پوشش نیکل طلایی

• پایه‌ها: پین‌های قلع اندود

🔧 نحوه نصب و راه‌اندازی

مرحله ۱: اتصال فیزیکی

موقعیت نصب روی بردبورد:
   سطر E: پایه‌های 1 تا 3
   سطر F: پایه‌های 1 تا 3

🔋 اتصال به بردبورد

مدار نمونه:

بردبورد Connection:
   پین 1 (VCC) → ریل مثبت بردبورد
   پین 2 (GND) → ریل (منفی بعد از اتصال) بردبورد
   پین 3 (NCGND → ریل منفی بردبورد

نمودار اتصال:

آداپتور 9V → جک 5.5mm → ماژول رابط → بردبورد
         ↓                    ↓
      ولتاژ خام         نمایشگر وضعیت

برنامه‌نویسی نمایشگر:

void updateLEDStatus() {
  bool inputPower = checkInputPower();
  bool outputPower = checkOutputPower();
  bool jumperState = checkJumper();

  if (!inputPower) {
    // خاموش - هیچ برقی نیست
    setLED(OFF);
  } else if (inputPower && !jumperState) {
    // قرمز - ورودی هست ولی خروجی قطع
    setLED(RED);
  } else if (inputPower && jumperState && outputPower) {
    // سبز - همه چیز OK
    setLED(GREEN);
  } else {
    // چشمک‌زن - خطا
    blinkLED(RED);
  }
}

🛡️ ویژگی‌های ایمنی

محافظت‌ها:

• دیود معکوس: جلوگیری از آسیب با اتصال معکوس

• ایزولاسیون: جداسازی مدار نمایشگر از قدرت

• گرمابری: تحمل دما تا 85 درجه سانتی‌گراد

🔌 نحوه استفاده از جامپر

حالت‌های کاری:

1. جامپر وصل: جریان از ماژول عبور می‌کند

2. جامپر قطع: جریان کاملاً قطع می‌شود

3. بدون جامپر: مدار باز است

کاربردهای جامپر:

• تست مدار بدون روشن کردن کل سیستم

• ذخیره انرژی در حالت استندبای

• حفاظت در زمان برنامه‌ریزی میکروکنترلر

• جداسازی بخش‌های مختلف مدار

📊 پروژه‌های نمونه

پروژه ۱: مانیتور وضعیت برق:

void powerStatusMonitor() {
  Serial.println("=== مانیتور وضعیت برق ===");
  Serial.print("ولتاژ ورودی: ");
  Serial.print(readInputVoltage());
  Serial.println("V");

  Serial.print("جریان مصرفی: ");
  Serial.print(readCurrent());
  Serial.println("mA");

  Serial.print("وضعیت جامپر: ");
  Serial.println(isJumperConnected() ? "متصل" : "قطع");

  Serial.print("دمای ماژول: ");
  Serial.print(readTemperature());
  Serial.println("°C");

  Serial.println("========================");
}

پروژه ۲: کنترل زمان‌بندی شده:

void timedPowerControl() {
  // روشن کردن در ساعات خاص
  if (hour() >= 8 && hour() <= 18) {
    connectJumper();
  } else {
    disconnectJumper();
  }
}

🎓 آموزش گام به گام

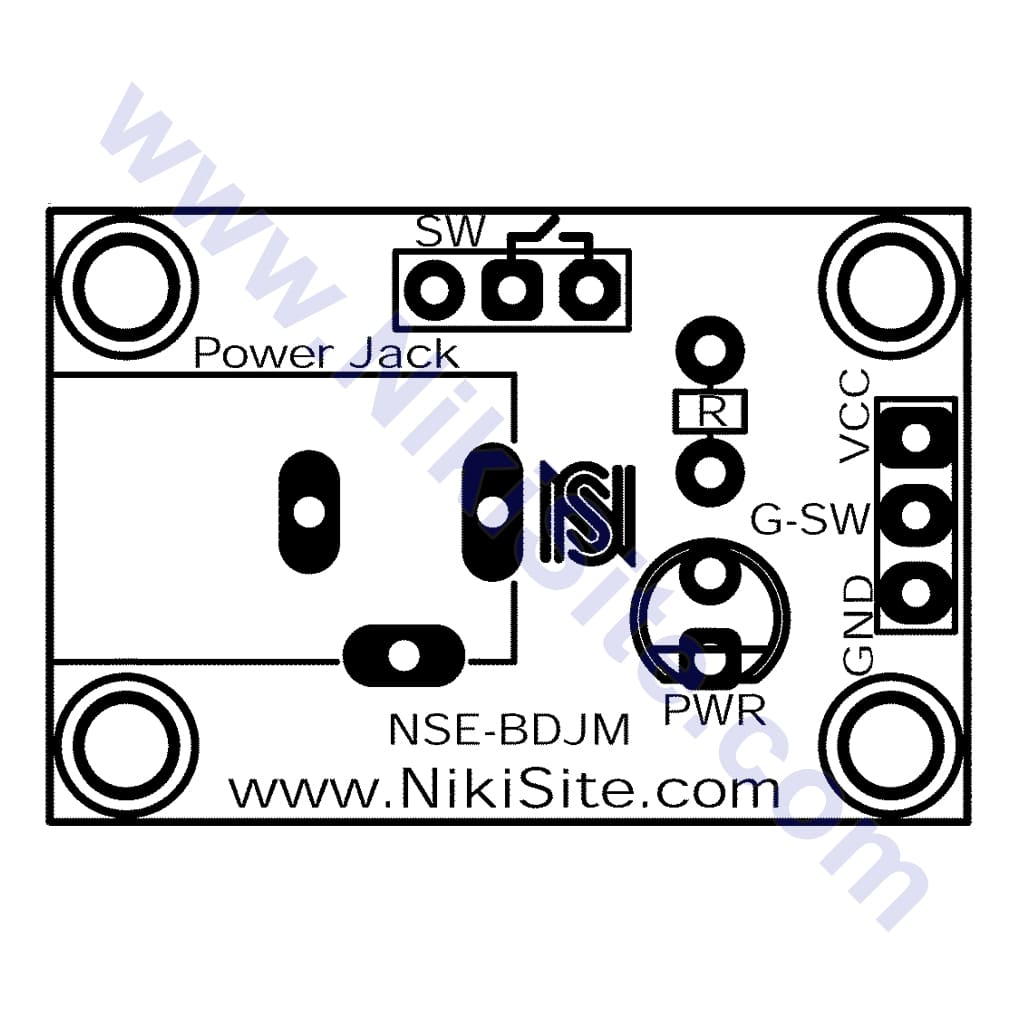

گام ۱: شناسایی پایه‌ها

ماژول از راست به چپ:
  1. VCC (مثبت)
  2. GND (منفی بعد از اتصال)
  3. GND (منفی)

گام ۲: اتصال به بردبورد

1. ماژول را روی سطر E یا F قرار دهید

2. پایه VCC به ریل مثبت

3. پایه GND به ریل منفی

4. جامپر را روی پین‌ها قرار دهید

گام ۳: تست نهایی

1. آداپتور را وصل کنید (LED قرمز روشن شود)

2. ولتاژ خروجی را چک کنید

⚠️ نکات ایمنی مهم

قبل از استفاده:

• از تطابق پلاریته آداپتور مطمئن شوید

• ولتاژ آداپتور نباید از 12V بیشتر باشد

• از آداپتور با جریان کافی استفاده کنید

در حین استفاده:

• قبل از جابجایی جامپر، برق را قطع کنید

• به گرمای بیش از حد ماژول توجه کنید

• از اتصال کوتاه خروجی جلوگیری کنید

🏆 مزایای رقابتی

در مقایسه با روش مستقیم:

• ایمنی بیشتر: محافظت در برابر اتصال معکوس

• کنترل بهتر: امکان قطع سریع جریان

• نمایش وضعیت: اطلاع از وضعیت برق

در مقایسه با ماژول‌های مشابه:

• نمایشگر دو رنگ: اطلاعات کامل‌تر

• جامپر طلایی: اتصال مطمئن‌تر

• ابعاد کوچک: صرفه‌جویی در فضا

🔧 عیب‌یابی و رفع مشکل

مشکلات رایج:

• LED روشن نمی‌شود: پلاریته آداپتور را چک کنید

• جریان عبور نمی‌کند: جامپر را بررسی کنید

• ماژول داغ می‌کند: جریان مصرفی را کاهش دهید

راه‌حل‌ها:

1. اتصالات را با مالتی‌متر تست کنید

2. از آداپتور با آمپر مناسب استفاده کنید

3. مدار را از نظر اتصال کوتاه بررسی کنید

🌟 گارانتی و پشتیبانی

این ماژول با گارانتی 12 ماهه و پشتیبانی فنی رایگان ارائه می‌شود. در صورت هرگونه مشکل در نصب یا عملکرد، تیم پشتیبانی ما آماده کمک‌رسانی است.

خدمات ویژه:

• مشاوره رایگان انتخاب آداپتور مناسب

• ارائه مدارات نمونه برای کاربردهای مختلف

• آموزش رایگان برنامه‌نویسی نمایشگر
