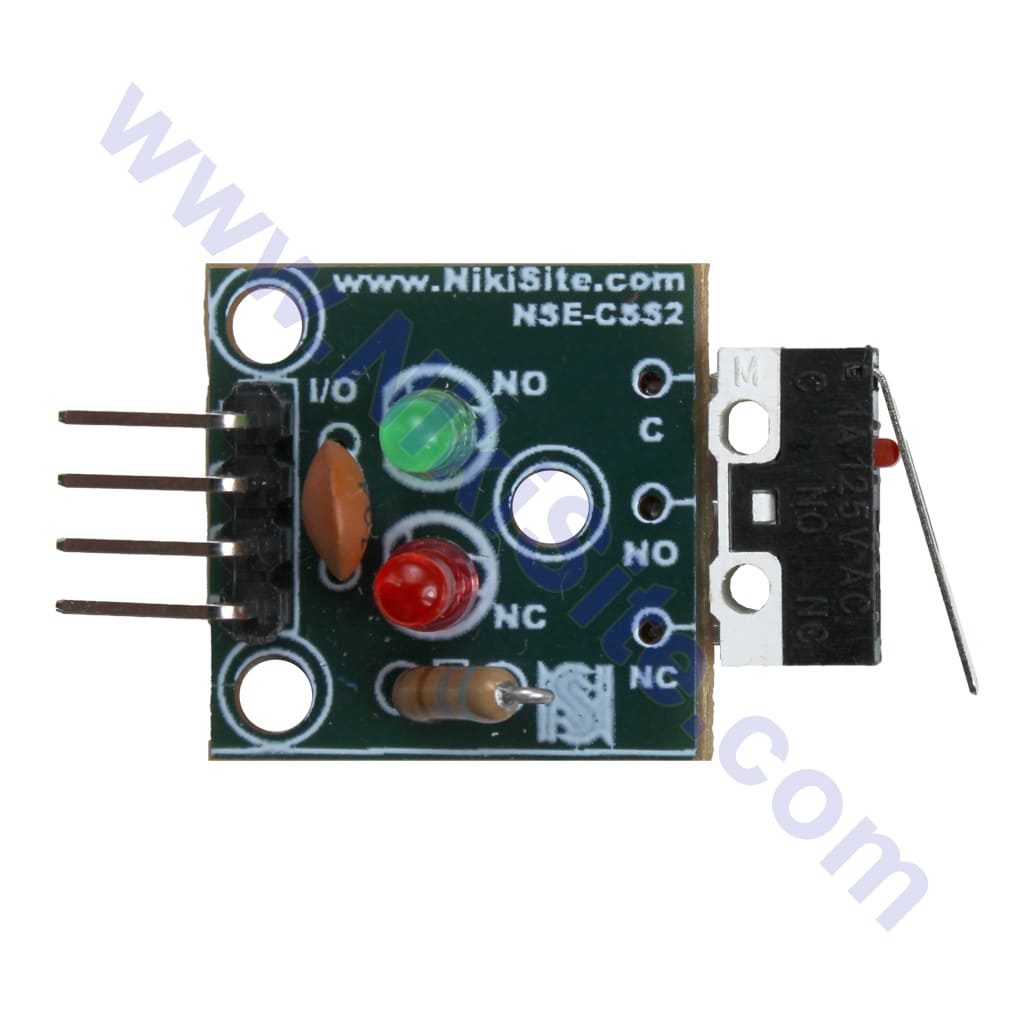

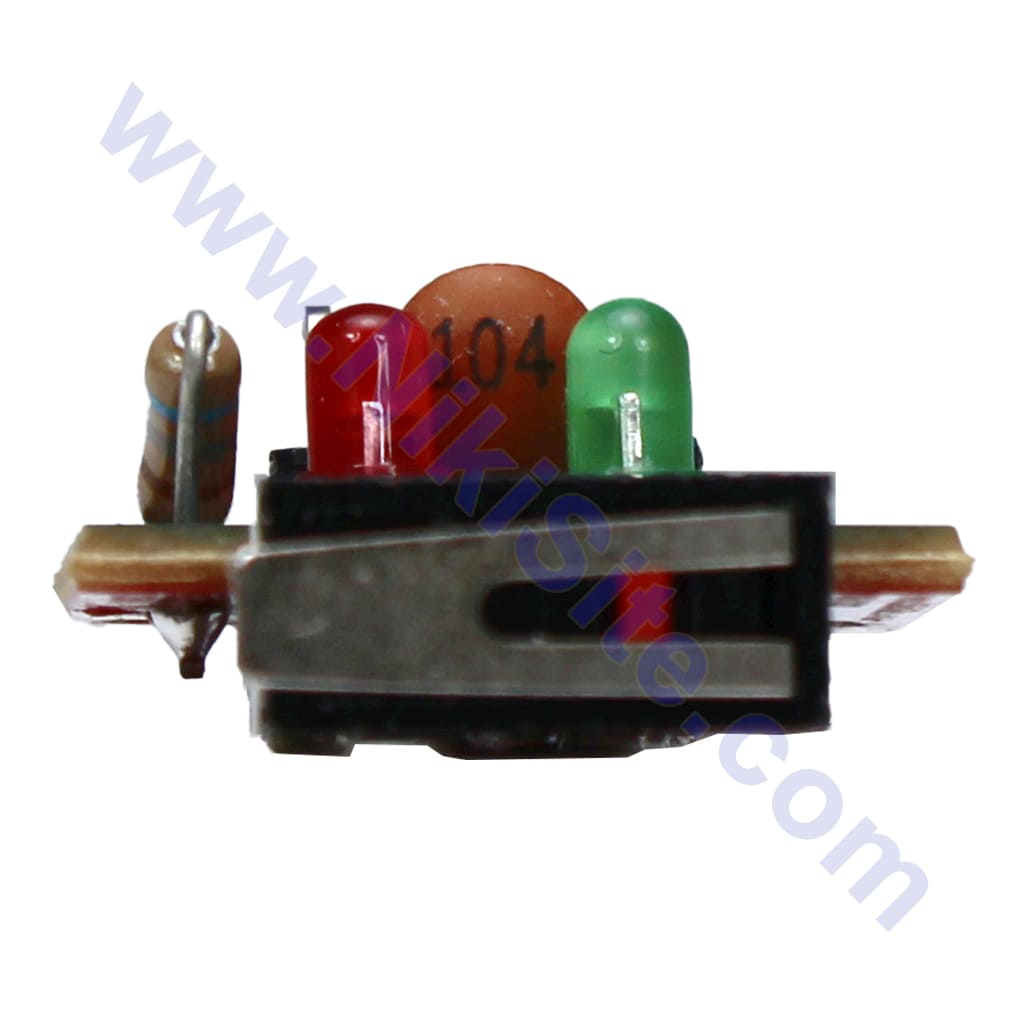

ماژول سنسور برخورد 2

پیکربندی مدار V2:
          +5V
           │
        [10KΩ] ← مقاومت پایه
           │
    میکروسوییچ ← نقطه‌اشتراک
   ┌─────┴─────┐
   │           │
 NO خروجی   NC خروجی
   │           │
 [100nF]    [100nF] ← خازن‌های فیلتر
   │           │
  LED سبز    LED قرمز
   │           │
  GND        GND

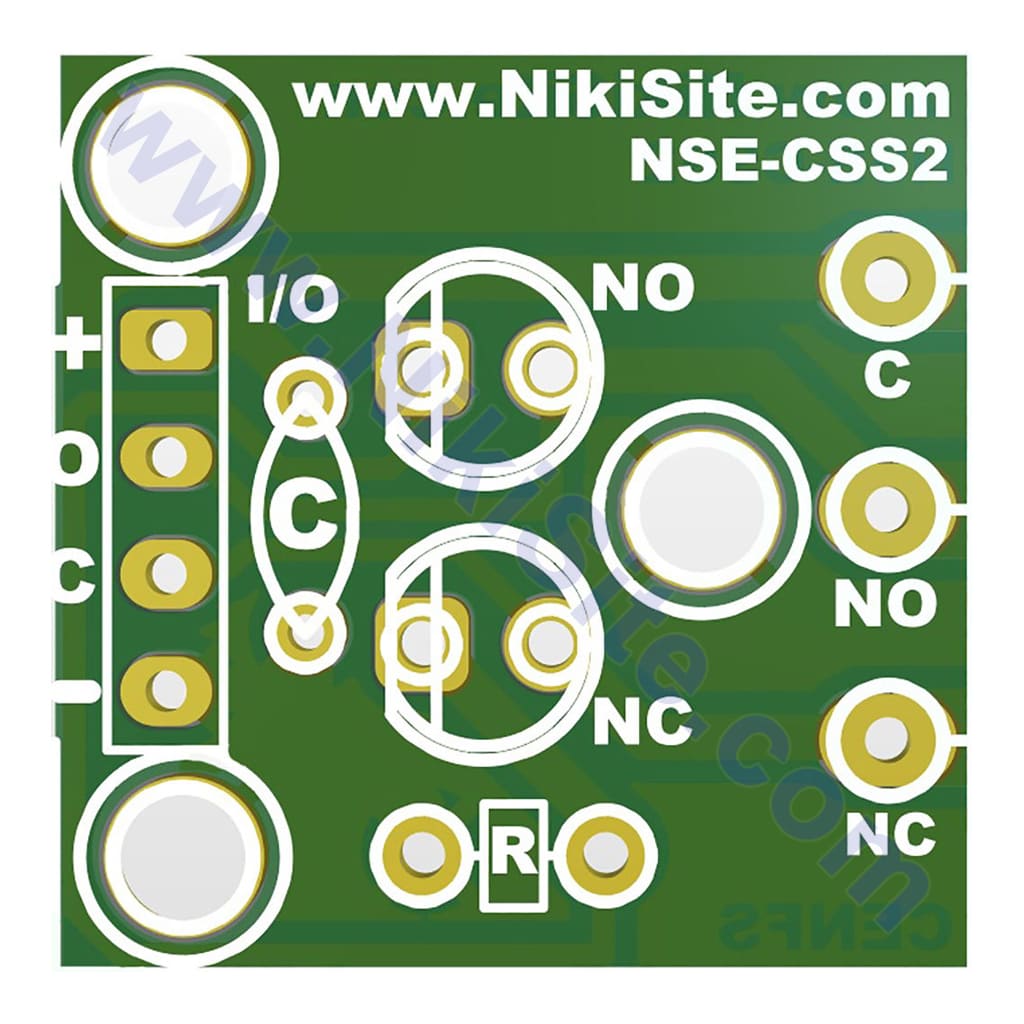

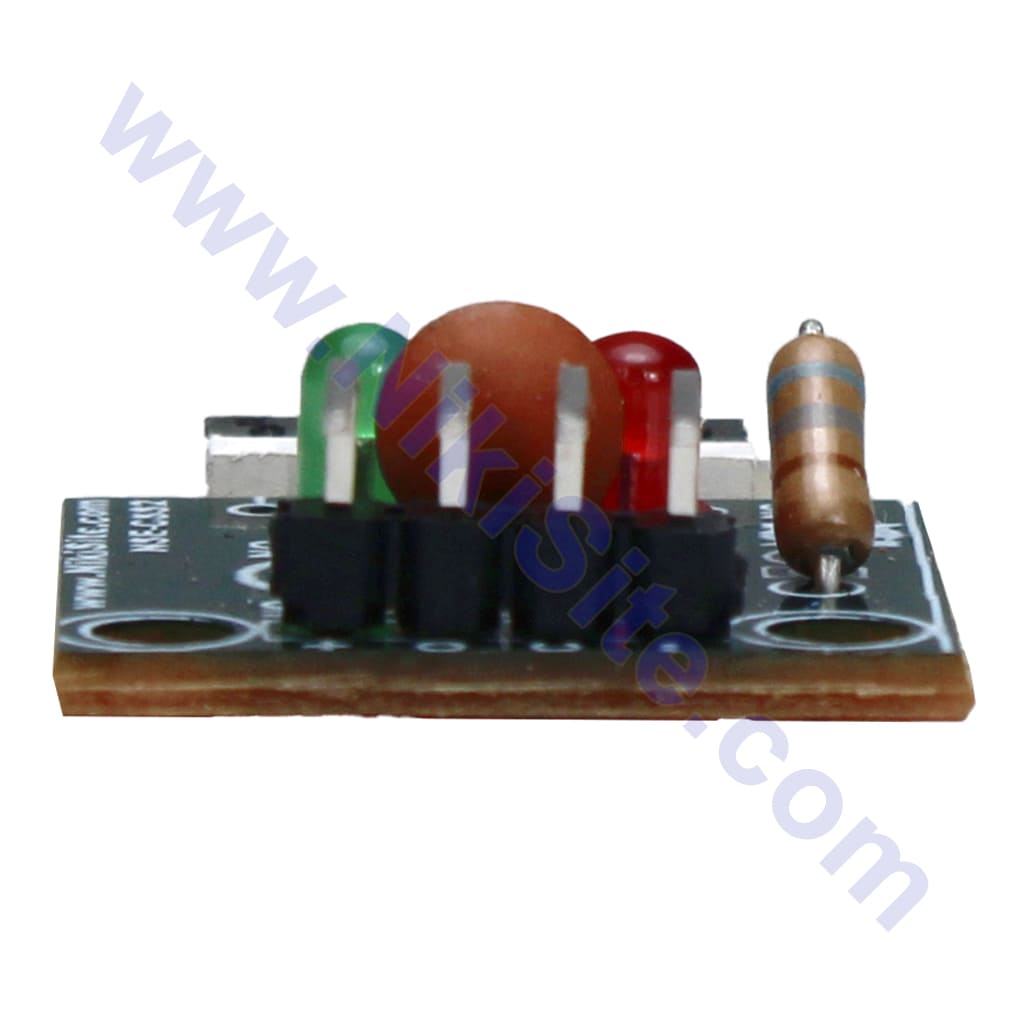

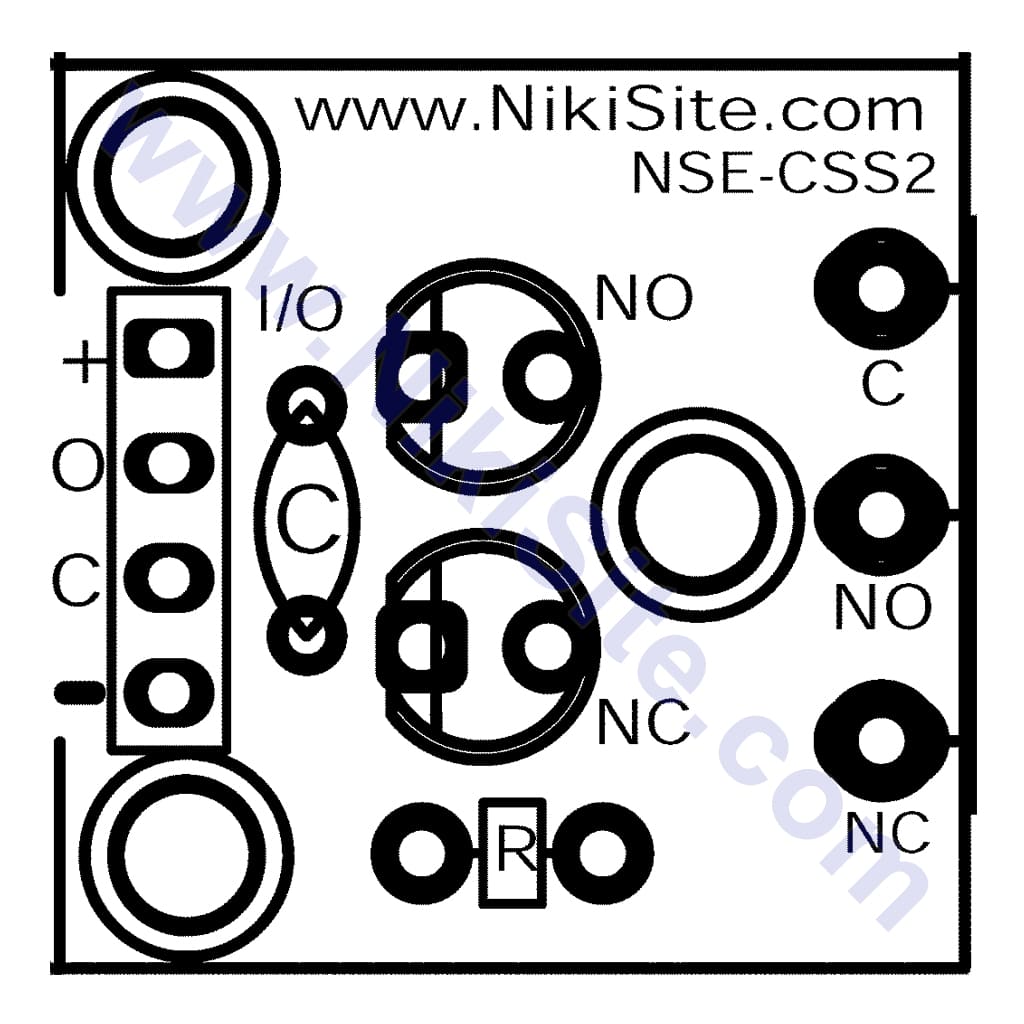

ماژول از چپ به راست:
پین 1: VCC  (+5V)
پین 2: GND  (زمین)
پین 3: NO   (Normally Open)
پین 4: NC   (Normally Closed)

// تعریف پایه‌های ماژول V2
#define SENSOR_VCC_PIN     // به 5V متصل شود
#define SENSOR_GND_PIN     // به GND متصل شود
#define SENSOR_NO_PIN   2  // خروجی Normally Open
#define SENSOR_NC_PIN   3  // خروجی Normally Closed

void setupSensorV2() {
  Serial.begin(9600);

  // تنظیم پایه‌های ورودی
  pinMode(SENSOR_NO_PIN, INPUT);
  pinMode(SENSOR_NC_PIN, INPUT);

  Serial.println("ماژول سنسور برخورد V2 راه‌اندازی شد");
  Serial.println("================================");
}

void loop() {
  // خواندن هر دو خروجی
  bool noState = digitalRead(SENSOR_NO_PIN);
  bool ncState = digitalRead(SENSOR_NC_PIN);

  // نمایش وضعیت
  Serial.print("NO: ");
  Serial.print(noState ? "بسته" : "باز");
  Serial.print(" | NC: ");
  Serial.print(ncState ? "بسته" : "باز");

  // تشخیص وضعیت
  if (!noState && ncState) {
    Serial.println(" - وضعیت: عادی (باز)");
  } else if (noState && !ncState) {
    Serial.println(" - وضعیت: فعال (بسته)");
  } else {
    Serial.println(" - خطا: وضعیت نامعتبر");
  }

  delay(200);
}

class CrashSensorV2 {
private:
    int noPin;
    int ncPin;
    bool lastState;
    unsigned long debounceTime;

public:
    CrashSensorV2(int no, int nc) {
        noPin = no;
        ncPin = nc;
        lastState = false;
        debounceTime = 0;

        pinMode(noPin, INPUT);
        pinMode(ncPin, INPUT);
    }

    // خواندن وضعیت با debounce
    bool readDebounced() {
        bool noRead = digitalRead(noPin);
        bool ncRead = digitalRead(ncPin);

        // وضعیت معتبر: NO و NC باید مخالف هم باشند
        if (noRead == !ncRead) {
            unsigned long currentTime = millis();

            if (currentTime - debounceTime > 50) { // 50ms debounce
                bool currentState = noRead; // NO=1 یعنی بسته

                if (currentState != lastState) {
                    lastState = currentState;
                    debounceTime = currentTime;

                    if (currentState) {
                        Serial.println("🟢 برخورد تشخیص داده شد (سوئیچ بسته)");
                    } else {
                        Serial.println("🔴 سوئیچ باز شد");
                    }
                }
                return currentState;
            }
        } else {
            Serial.println("⚠️ خطا: وضعیت نامعتبر NO/NC");
        }
        return lastState;
    }

    // بررسی سلامت سنسور
    bool sensorHealthy() {
        bool noState = digitalRead(noPin);
        bool ncState = digitalRead(ncPin);

        // در حالت سالم، NO و NC باید همیشه مخالف هم باشند
        return (noState != ncState);
    }

    // گرفتن وضعیت هر دو خروجی
    void getBothStates(bool &no, bool &nc) {
        no = digitalRead(noPin);
        nc = digitalRead(ncPin);
    }
};

// استفاده از کلاس
CrashSensorV2 sensor(2, 3);

void setup() {
    Serial.begin(9600);
    if (sensor.sensorHealthy()) {
        Serial.println("سنسور V2 سالم است");
    }
}

void loop() {
    bool isTriggered = sensor.readDebounced();

    if (isTriggered) {
        // اقدامات لازم هنگام برخورد
        emergencyProcedure();
    }

    delay(10);
}

اتصال به بردبورد:
1. VCC → ریل 5V
2. GND → ریل زمین
3. NO → به پایه دیجیتال میکروکنترلر
4. NC → به پایه دیگر (اختیاری)

void quickTest() {
    Serial.println("=== تست سریع سنسور V2 ===");

    bool noState, ncState;
    sensor.getBothStates(noState, ncState);

    Serial.print("وضعیت NO: ");
    Serial.println(noState ? "HIGH (بسته)" : "LOW (باز)");

    Serial.print("وضعیت NC: ");
    Serial.println(ncState ? "HIGH (بسته)" : "LOW (باز)");

    // تست صحت عملکرد
    if (noState == !ncState) {
        Serial.println("✅ سنسور به درستی کار می‌کند");
    } else {
        Serial.println("❌ خطا در سنسور");
    }

    // تست LED
    Serial.println("پیش از فشار دادن: LED قرمز روشن");
    Serial.println("پس از فشار دادن: LED سبز روشن");
}

void calibrateSensor() {
    Serial.println("کالیبراسیون سنسور برخورد V2");
    Serial.println("1. سنسور را در حالت آزاد رها کنید");
    delay(3000);

    bool noState, ncState;
    sensor.getBothStates(noState, ncState);

    if (!noState && ncState) {
        Serial.println("✅ حالت عادی کالیبره شد");
    } else {
        Serial.println("⚠️ حالت عادی تشخیص داده نشد");
    }

    Serial.println("2. سوئیچ را فشار دهید و نگه دارید");
    delay(5000);

    sensor.getBothStates(noState, ncState);

    if (noState && !ncState) {
        Serial.println("✅ حالت فعال کالیبره شد");
    } else {
        Serial.println("⚠️ حالت فعال تشخیص داده نشد");
    }

    Serial.println("کالیبراسیون کامل شد");
}

void safetyMonitor() {
    static bool lastSafeState = true;

    bool isSafe = !sensor.readDebounced(); // false = خطر

    if (isSafe != lastSafeState) {
        lastSafeState = isSafe;

        if (isSafe) {
            Serial.println("✅ منطقه امن");
            enableMachine();
        } else {
            Serial.println("🚨 خطر: منطقه محافظت شده!");
            disableMachine();
            soundAlarm();
        }
    }
}

class EventCounter {
private:
    int count;
    bool lastState;

public:
    EventCounter() : count(0), lastState(false) {}

    void update(bool currentState) {
        if (currentState && !lastState) { // لبه بالارونده
            count++;
            Serial.print("رویداد شماره: ");
            Serial.println(count);
        }
        lastState = currentState;
    }

    int getCount() { return count; }
    void reset() { count = 0; }
};

EventCounter counter;

void loop() {
    bool triggered = sensor.readDebounced();
    counter.update(triggered);

    if (counter.getCount() >= 100) {
        Serial.println("⚠️ به حد مجاز رویداد رسید");
        counter.reset();
    }

    delay(1);
}

void antiJamSystem() {
    static unsigned long triggerStart = 0;

    bool isTriggered = sensor.readDebounced();

    if (isTriggered) {
        if (triggerStart == 0) {
            triggerStart = millis();
        } else {
            unsigned long duration = millis() - triggerStart;

            if (duration > 5000) { // 5 ثانیه گیرکردن
                Serial.println("🚨 گیرکردن تشخیص داده شد!");
                emergencyReverse();
                triggerStart = 0;
            }
        }
    } else {
        triggerStart = 0;
    }
}

// مقایسه با و بدون فیلتر
void compareWithWithoutFilter() {
    // بدون فیلتر (ماژول معمولی)
    int unstableCount = 0;
    for (int i = 0; i < 1000; i++) {
        if (digitalRead(SENSOR_PIN) != digitalRead(SENSOR_PIN)) {
            unstableCount++;
        }
        delayMicroseconds(10);
    }

    // با فیلتر (ماژول V2)
    int stableCount = 0;
    for (int i = 0; i < 1000; i++) {
        if (digitalRead(SENSOR_NO_PIN) == digitalRead(SENSOR_NO_PIN)) {
            stableCount++;
        }
        delayMicroseconds(10);
    }

    Serial.print("تعداد نوسان بدون فیلتر: ");
    Serial.println(unstableCount);
    Serial.print("تعداد نوسان با فیلتر: ");
    Serial.println(1000 - stableCount);
}

void interpretLEDPattern() {
    bool ledGreen = digitalRead(LED_GREEN_PIN);
    bool ledRed = digitalRead(LED_RED_PIN);

    Serial.print("نمایشگر LED: ");

    if (!ledGreen && ledRed) {
        Serial.println("🟢 آماده (سوئیچ باز)");
    } else if (ledGreen && !ledRed) {
        Serial.println("🔴 فعال (سوئیچ بسته)");
    } else if (ledGreen && ledRed) {
        Serial.println("🟡 خطا: هر دو LED روشن");
    } else {
        Serial.println("⚫ خاموش: برق قطع یا خرابی");
    }
}

void controlLEDBrightness(int brightness) {
    // محدود کردن روشنایی برای افزایش عمر LED
    brightness = constrain(brightness, 0, 80); // حداکثر 80%

    // در صورت نیاز می‌توان PWM اعمال کرد
    analogWrite(LED_GREEN_PIN, brightness * 255 / 100);
    analogWrite(LED_RED_PIN, brightness * 255 / 100);
}

class SimpleBurglarAlarm {
private:
    CrashSensorV2* sensor;
    bool armed;
    bool triggered;

public:
    SimpleBurglarAlarm(CrashSensorV2* s) : sensor(s), armed(false), triggered(false) {}

    void arm() {
        armed = true;
        triggered = false;
        Serial.println("دزدگیر فعال شد");
    }

    void disarm() {
        armed = false;
        Serial.println("دزدگیر غیرفعال شد");
    }

    void check() {
        if (armed) {
            if (sensor->readDebounced()) {
                if (!triggered) {
                    triggered = true;
                    triggerAlarm();
                }
            }
        }
    }

    void triggerAlarm() {
        Serial.println("🚨 🚨 🚨 هشدار نفوذ! 🚨 🚨 🚨");
        // فعال کردن آژیر
        // روشن کردن چراغ
        // ارسال پیام
    }
};

void automaticDoorControl() {
    static enum { OPEN, CLOSING, CLOSED, OPENING } state = CLOSED;
    static CrashSensorV2 safetySensor(2, 3); // سنسور ایمنی

    switch (state) {
        case CLOSING:
            if (safetySensor.readDebounced()) {
                Serial.println("مانع تشخیص داده شد! درب باز می‌شود");
                state = OPENING;
                reverseMotor();
            } else if (doorFullyClosed()) {
                state = CLOSED;
                stopMotor();
            }
            break;

        // سایر حالات...
    }
}

void preventiveMaintenance() {
    Serial.println("=== نگهداری دوره‌ای سنسور V2 ===");

    // تست الکتریکی
    testElectrical();

    // تست مکانیکی
    testMechanical();

    // تمیزکاری
    cleaningProcedure();

    // ثبت گزارش
    logMaintenance();

    Serial.println("نگهداری تکمیل شد");
}

void testElectrical() {
    Serial.println("تست الکتریکی:");

    // تست اتصال کوتاه
    if (checkShortCircuit()) {
        Serial.println("❌ اتصال کوتاه وجود دارد");
    } else {
        Serial.println("✅ بدون اتصال کوتاه");
    }

    // تست مقاومت عایق
    if (checkInsulation()) {
        Serial.println("✅ عایق‌بندی سالم");
    } else {
        Serial.println("❌ مشکل در عایق‌بندی");
    }
}
