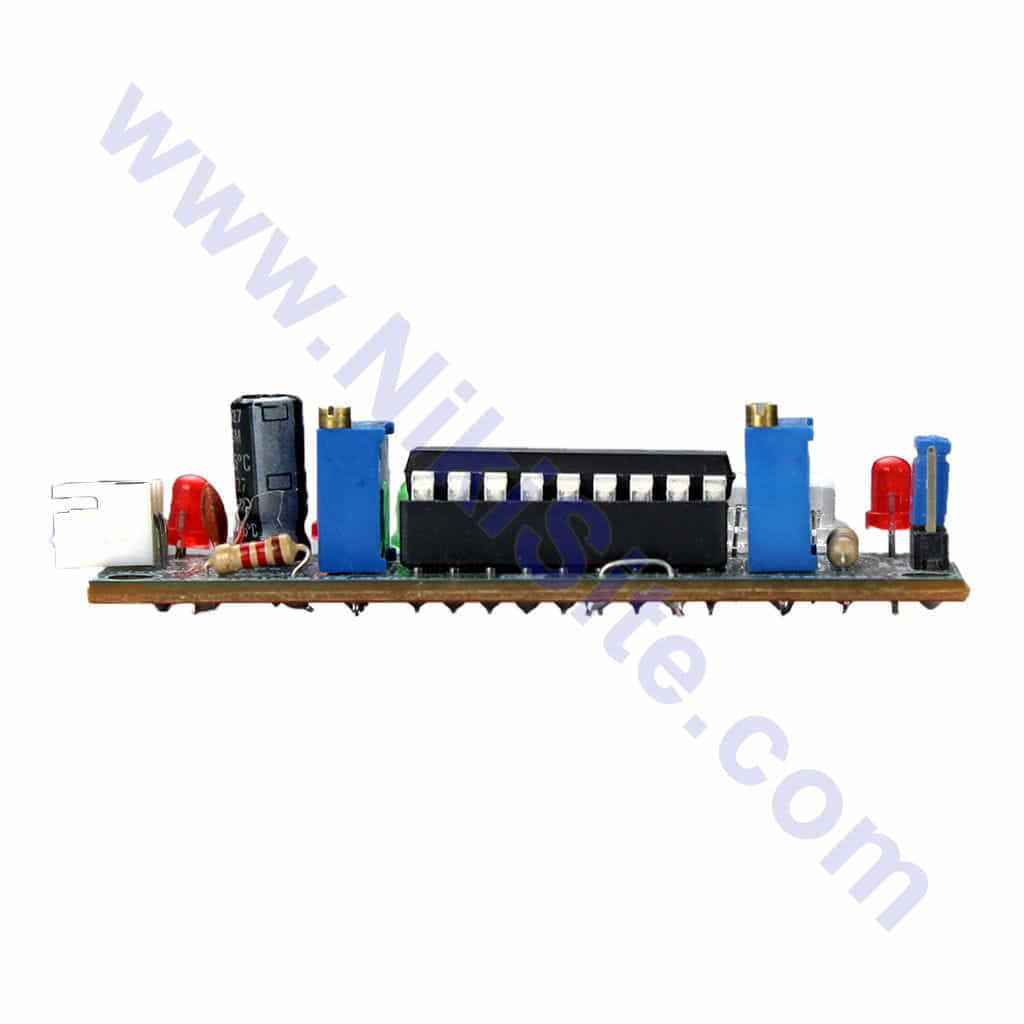

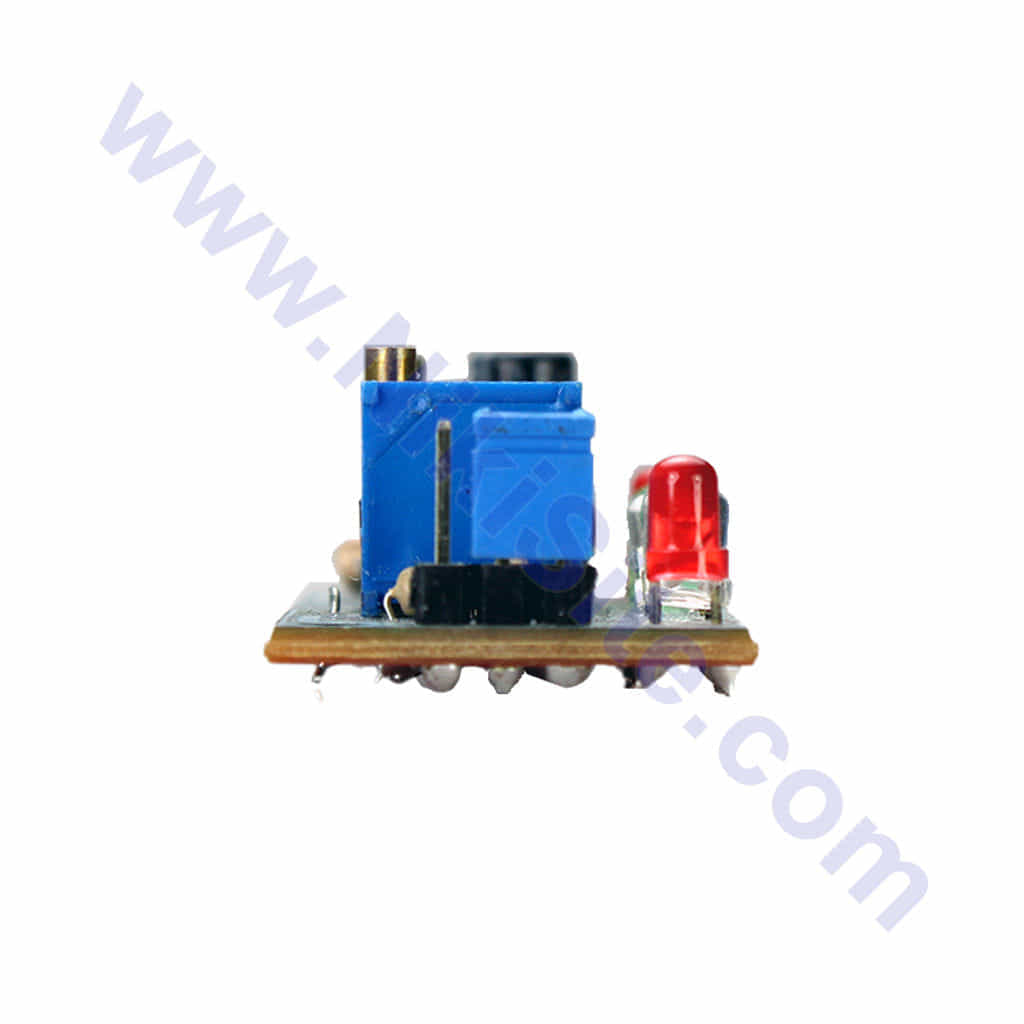

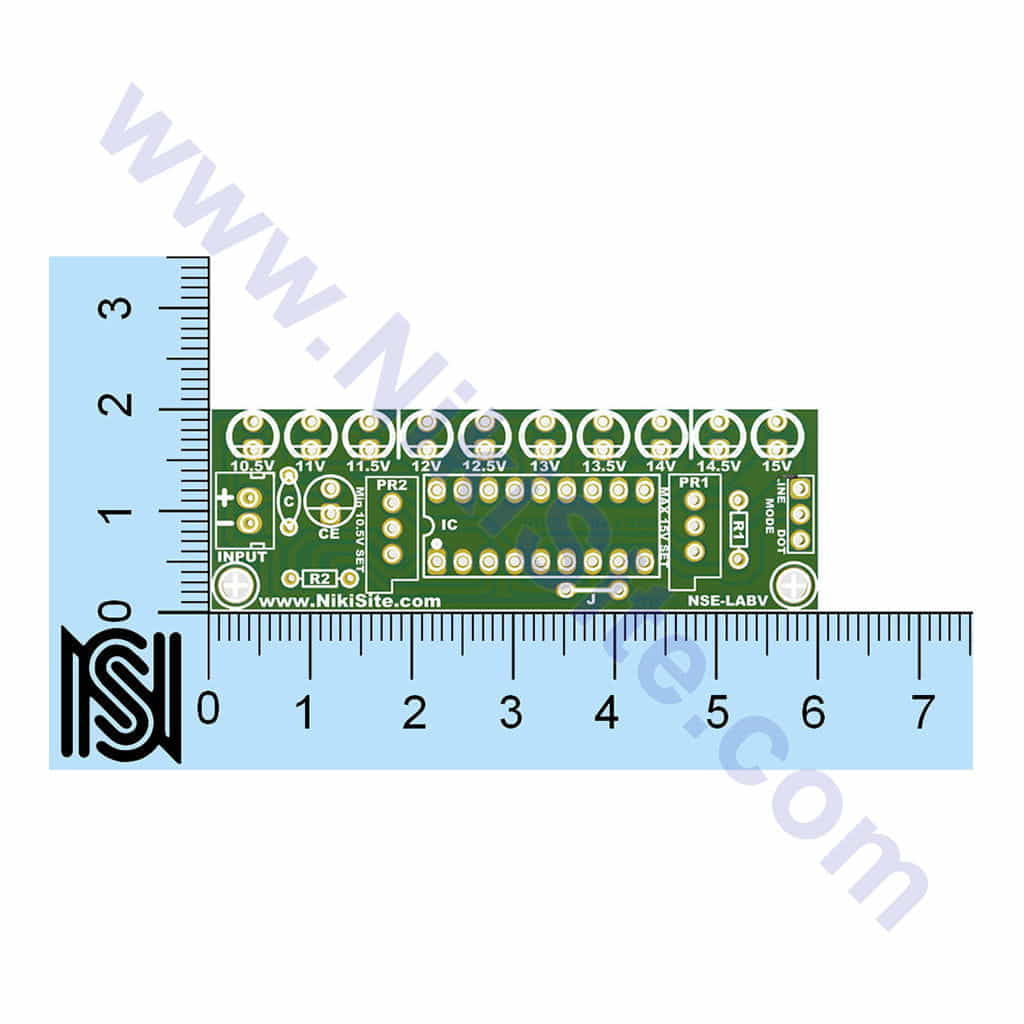

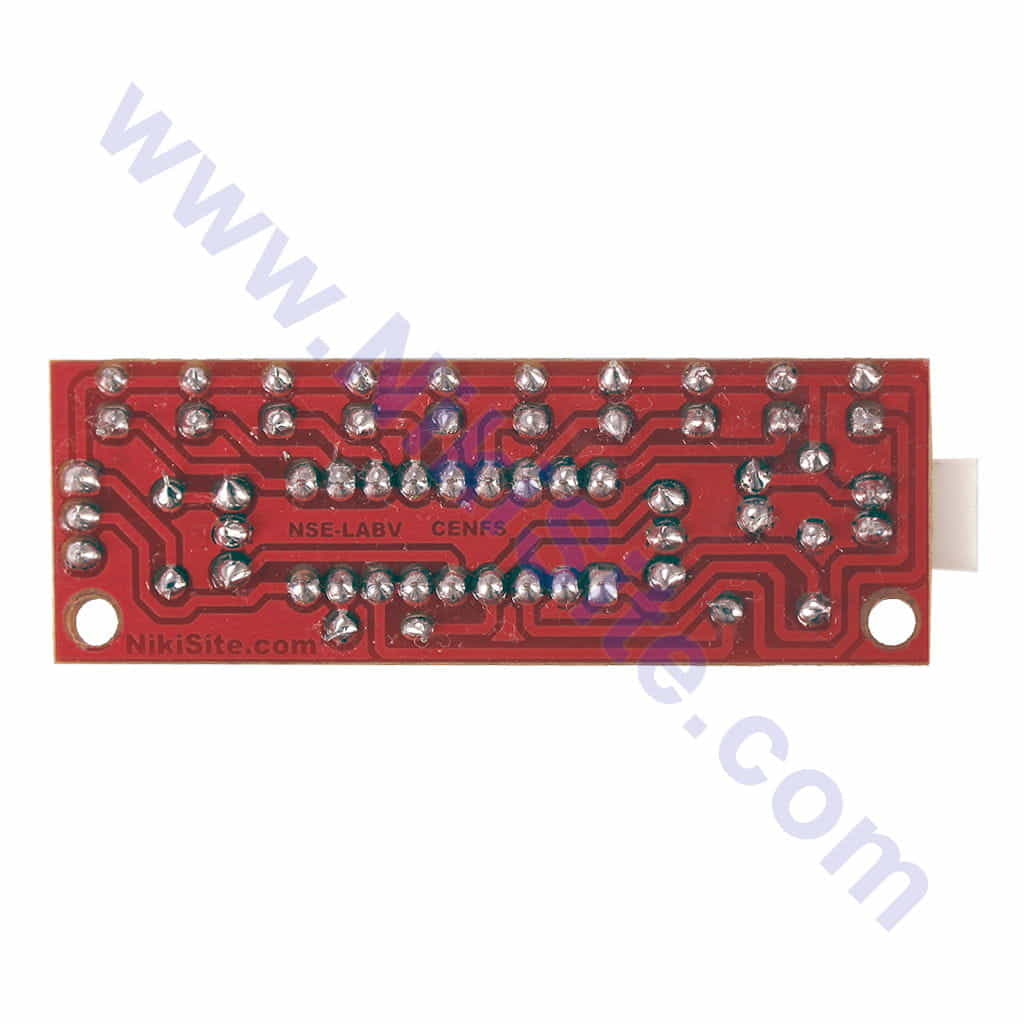

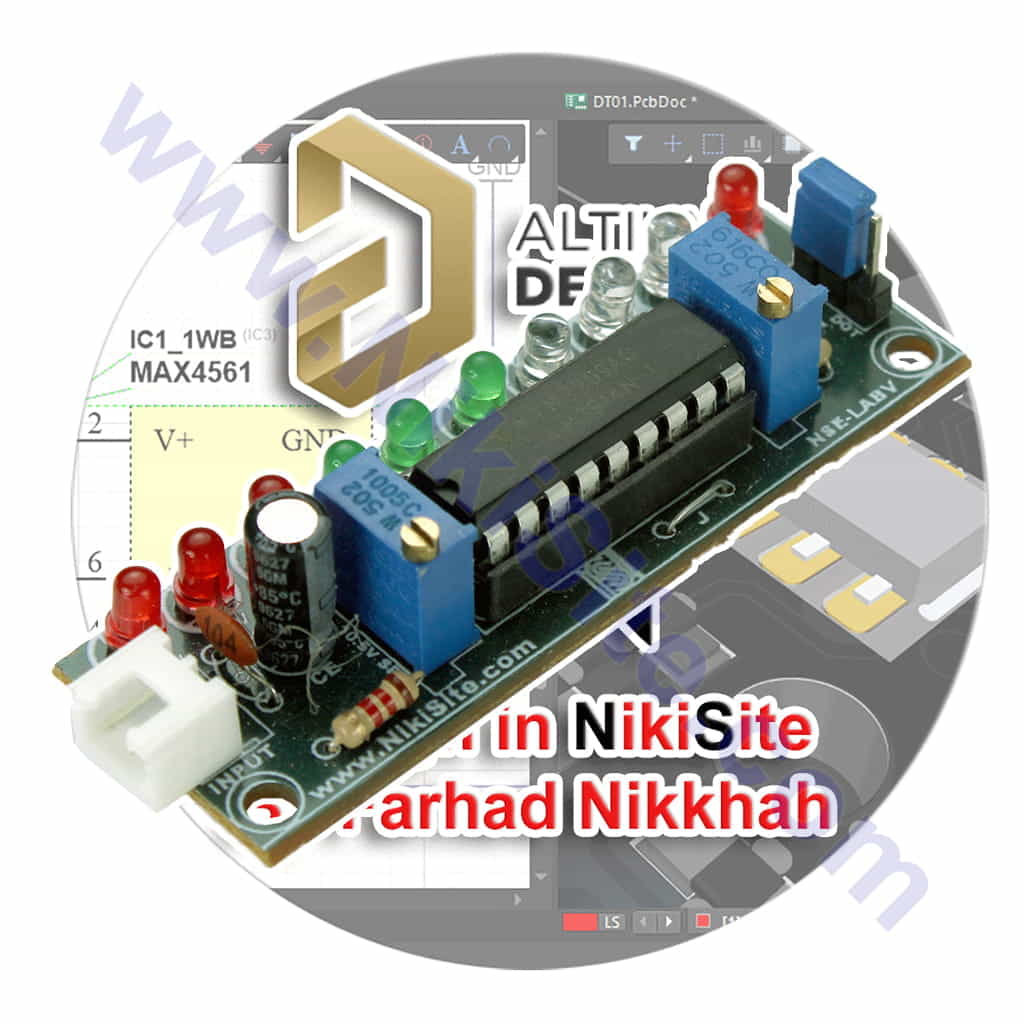

12V LEAD ACID BATTERY VOLTAGE MONITOR
ماژول نمایشگر سطح ولتاژ باتری اسیدی

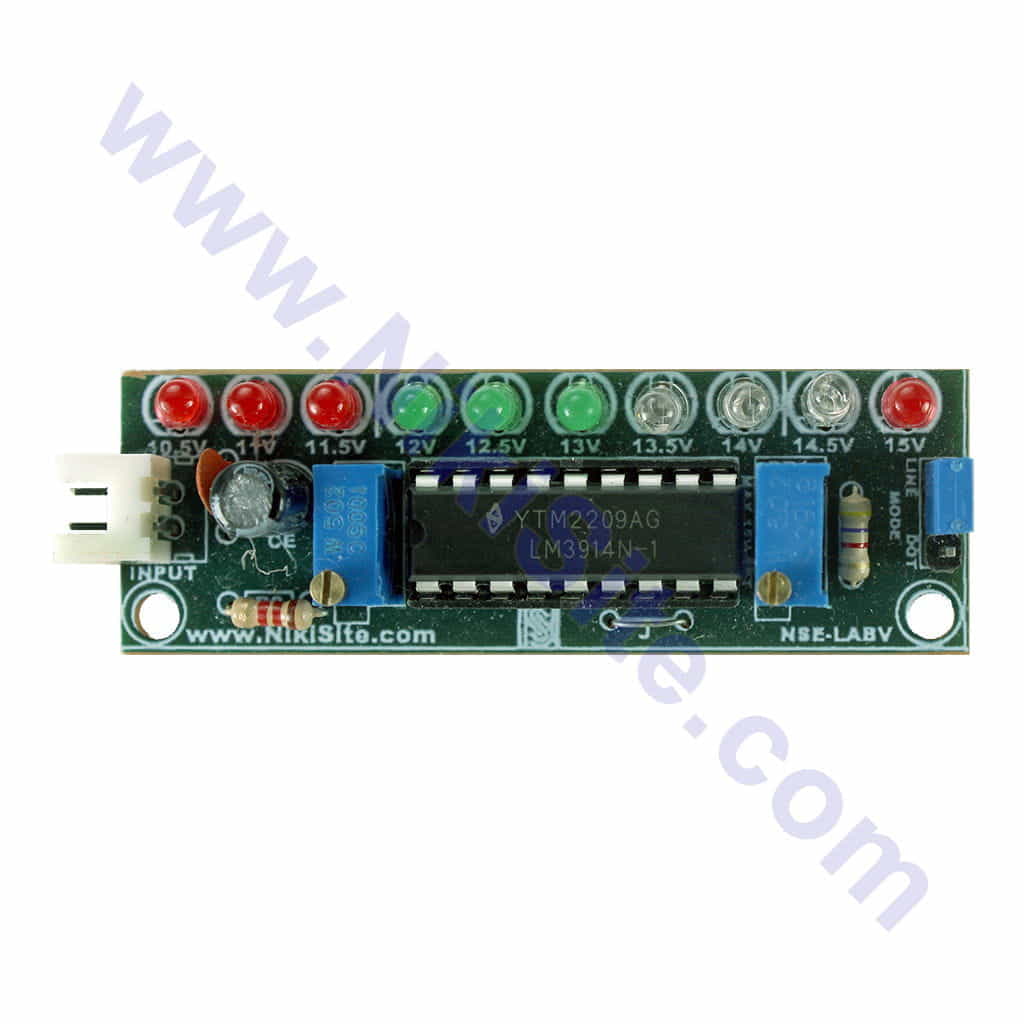

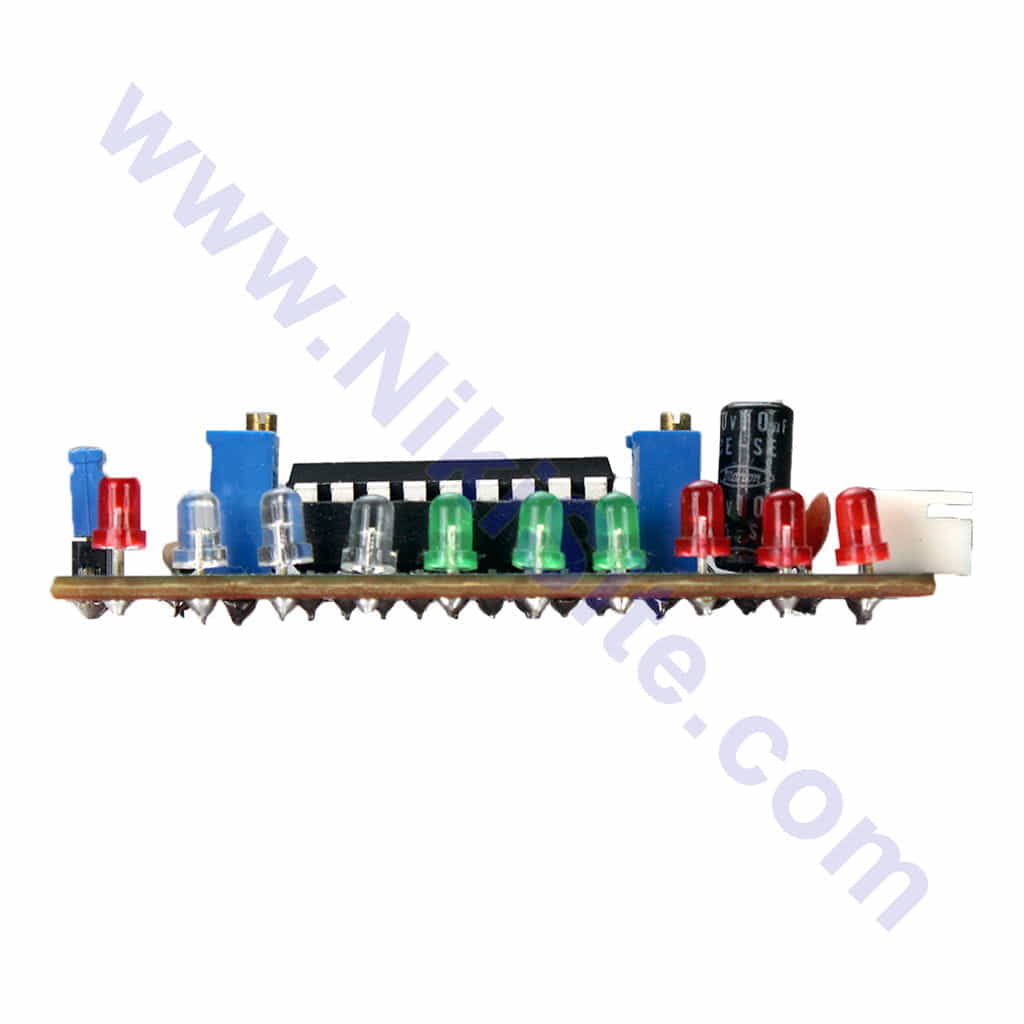

در این مدار بسیار کاربردی که با استفاده از 10 عدد LED میزان ولتاژ باتری سرب اسیدی را به شما نشان می دهد. این مدار بر اساس ای سی LM3914 ساخته شده است. ای سی LM3914 سطح ولتاژ را در ورودی خود حس کرده و با توجه به میزان ولتاژ یکی از LED ها را در خروجی خود روشن می کند. این مدار تغذیه خود را از همان باتری سرب اسیدی تامین می کند و نیازی به تغذیه مستقل ندارد. توجه کنید که با تنظیم دو پتانسیومتر موجود در مدار میتوان از این مدار برای نمایش رنج ولتاژهای دیگر هم استفاده کرد.
این مدار جریان مصرفی بسیار کمی (حدود 100 میلی امپر) دارد و توسط جامپر استفاده شده می توان 2 حالت نمایش را که در ادامه بیشتر توضیح داده می شود, انتخاب نمود. شماتیک این مدار به صورت زیر می باشد:

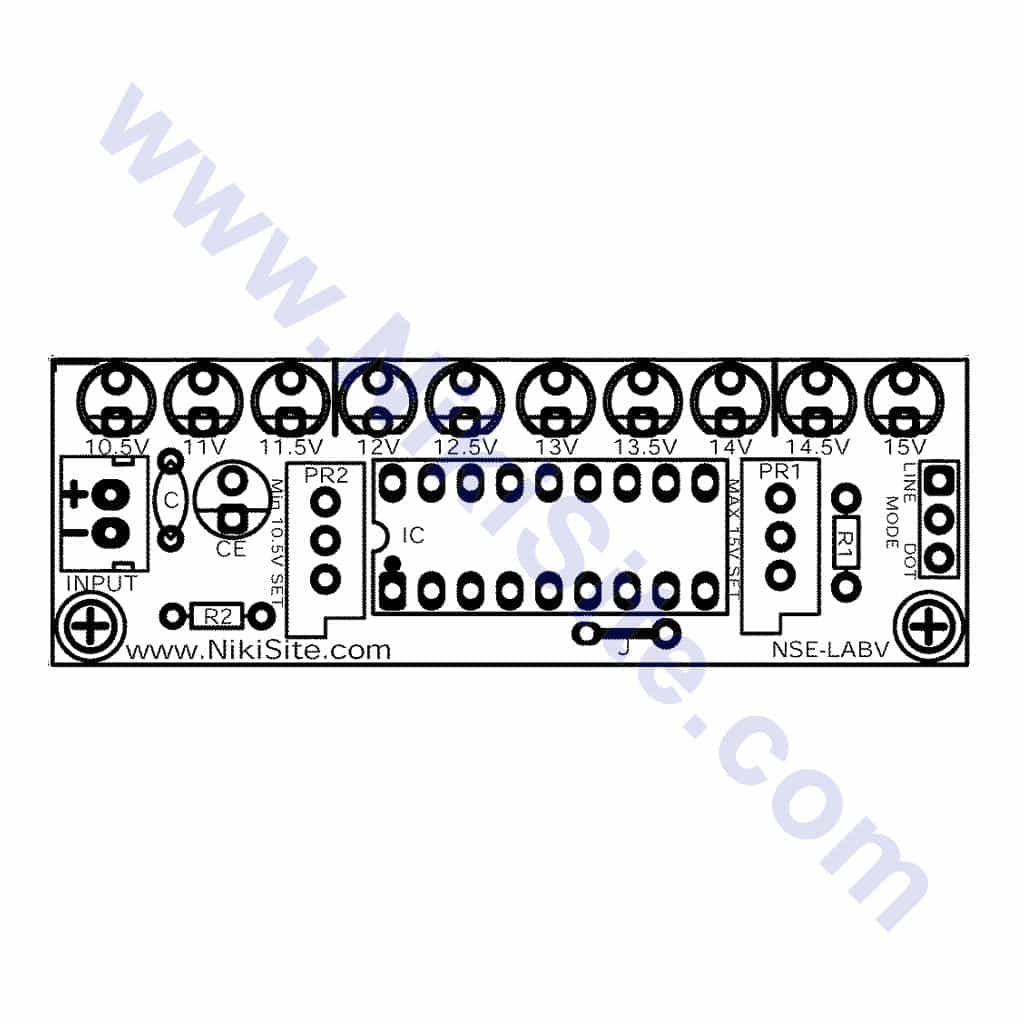

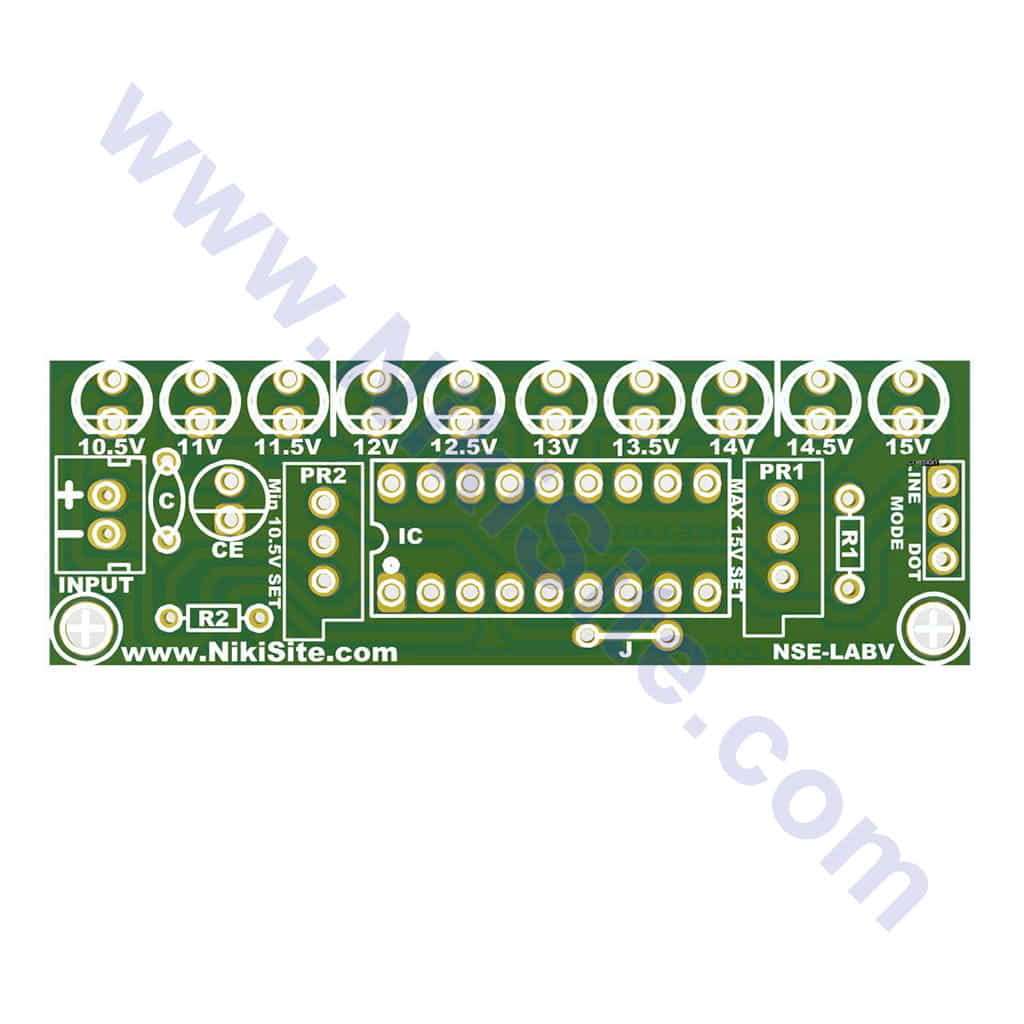

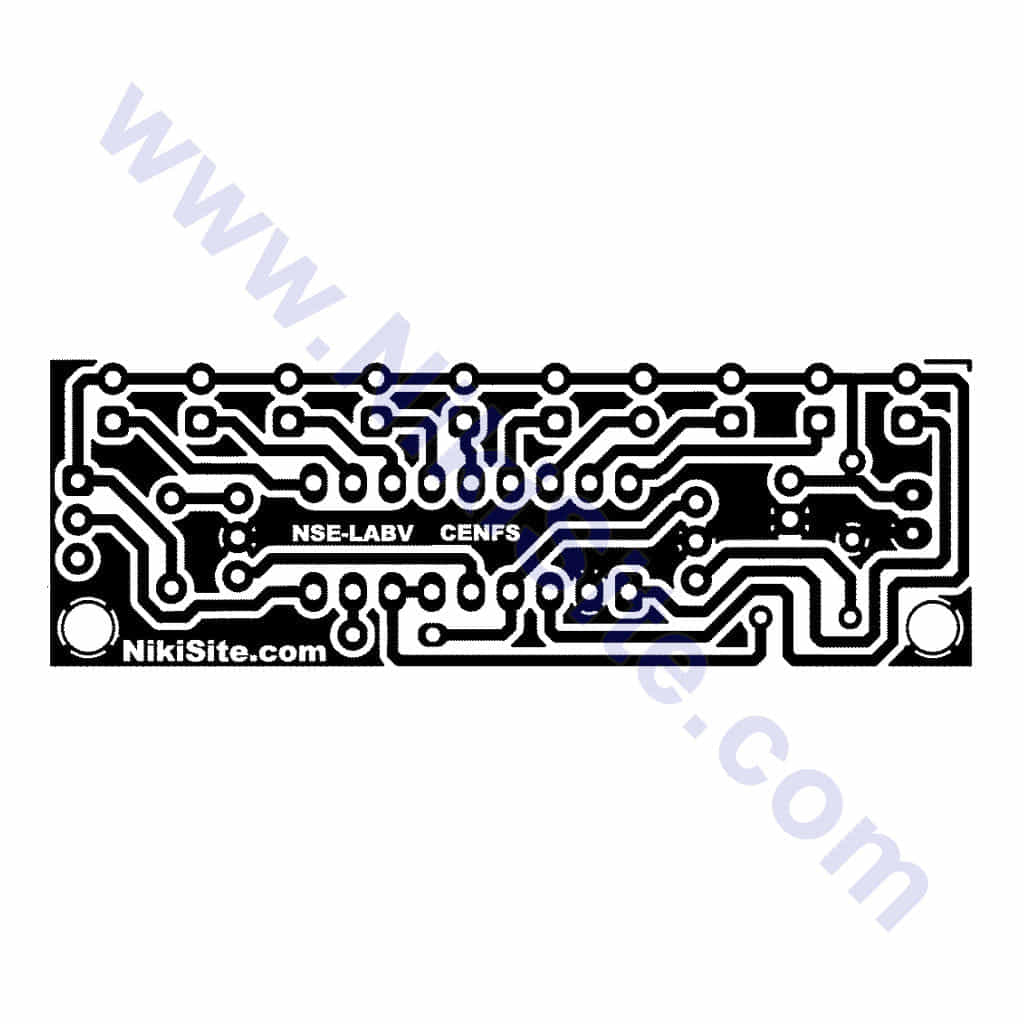

عملکرد جامپر J1 بدین صورت است که اگر ان را متصل نکنیم ال ای دی ها به صورت تکی روشن خواهند شد به طور مثال اگر باتری پر باشد فقط ال ای دی ۱۰ روشن خواهد شد و بقیه خاموش هستند اما اگر جامپر را متصل کنیم, به طور مثال اگر باتری پر باشد تمام ال ای دی ها روشن خواهند بود.
توسط پتانسیومتر PR1 می توان مینیمم (حداقل) ولتاژ را مشخص کرد که برای باتری سرب اسیدی 10.5 تنظیم کنید (با مولتی متر اندازه گیری کنید و با چرخاندن پتانسیومتر ولتاژ پایه وسط ان را روی 10.5 تنظیم کنید) و توسط پتانسیومتر PR2 ماکزیمم (حداکثر) ولتاژ را تنظیم می کنیم که به همان صورتی که گفته شد برای باتری سرب اسیدی روی 15 ولت تنظیم کنید.
