| Quantity | Code | Symbol |
|---|---|---|
| 1 | IRF520 | IRF |
| 1 | Optocoupler | Op |
| 2 | 1K | R |
| 1 | 10k | R |
| 1 | 100 | R |
| 1 | 1N4007 | D |
| 1 | 3mm LED | LED |
| 1 | 1x2 Box Connector | Connector Box |
| 2Pin | 1x2 SIL Right-Angle Male | Pin Header |

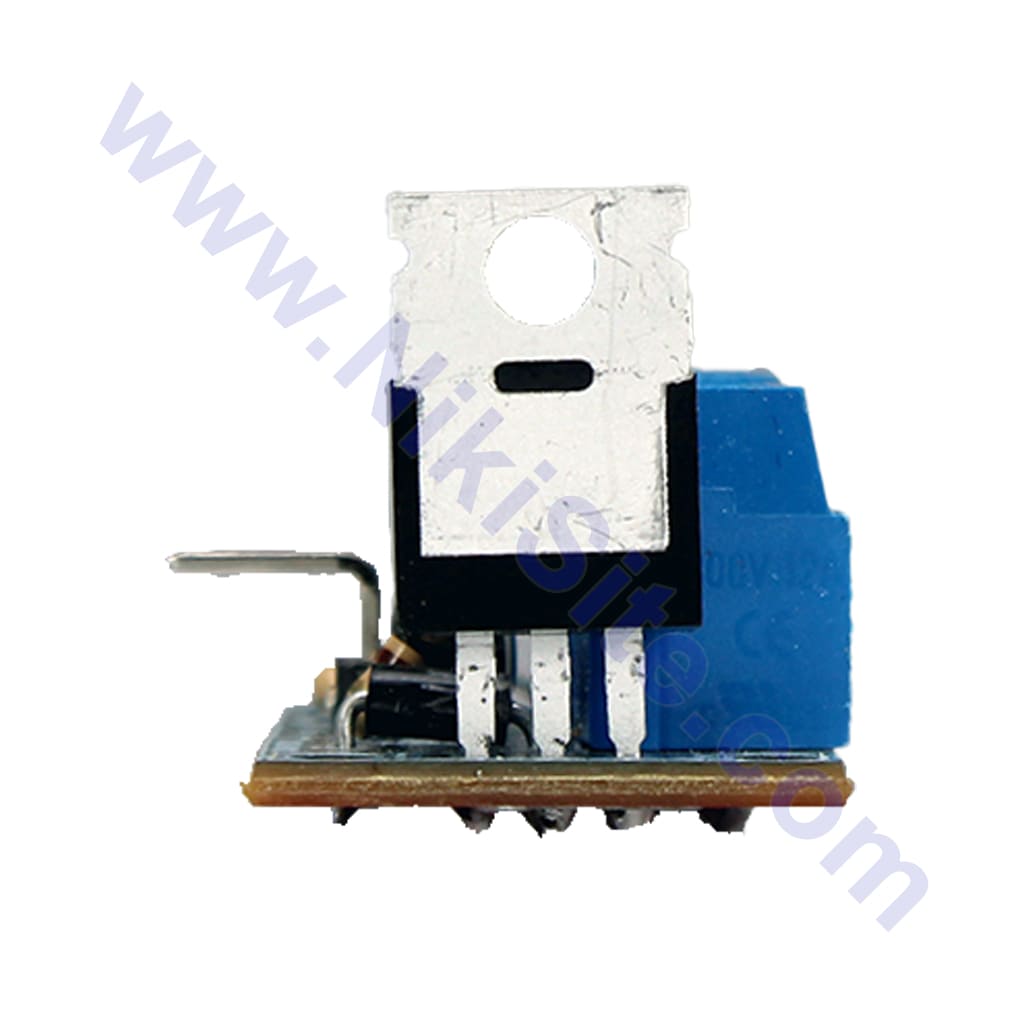

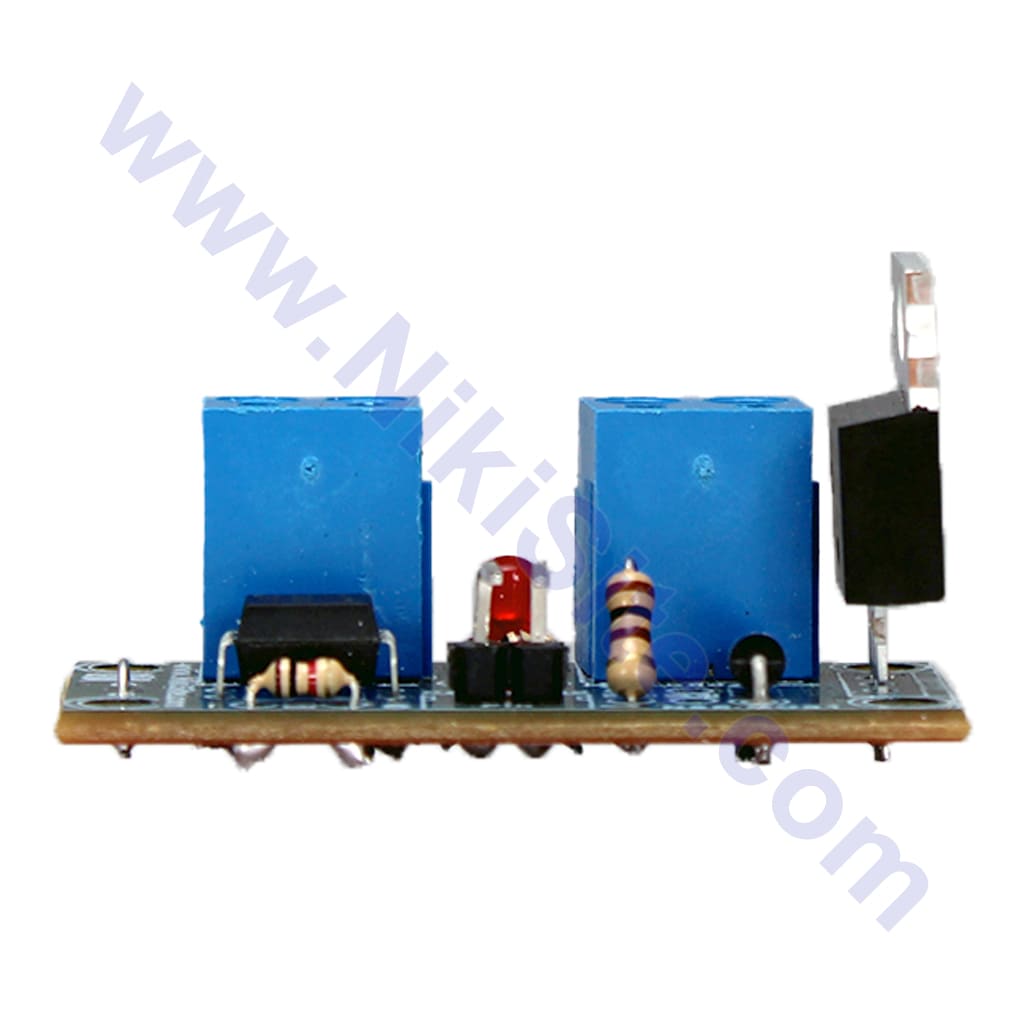

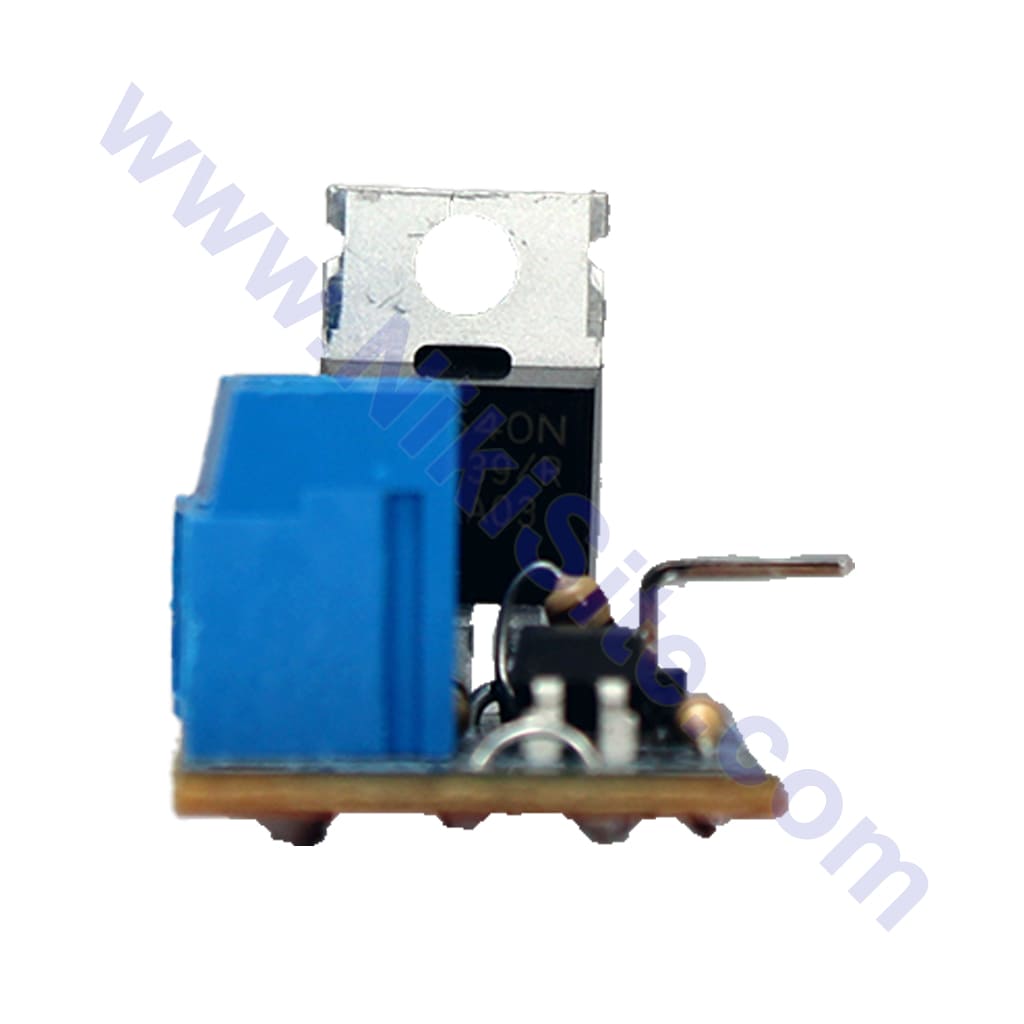

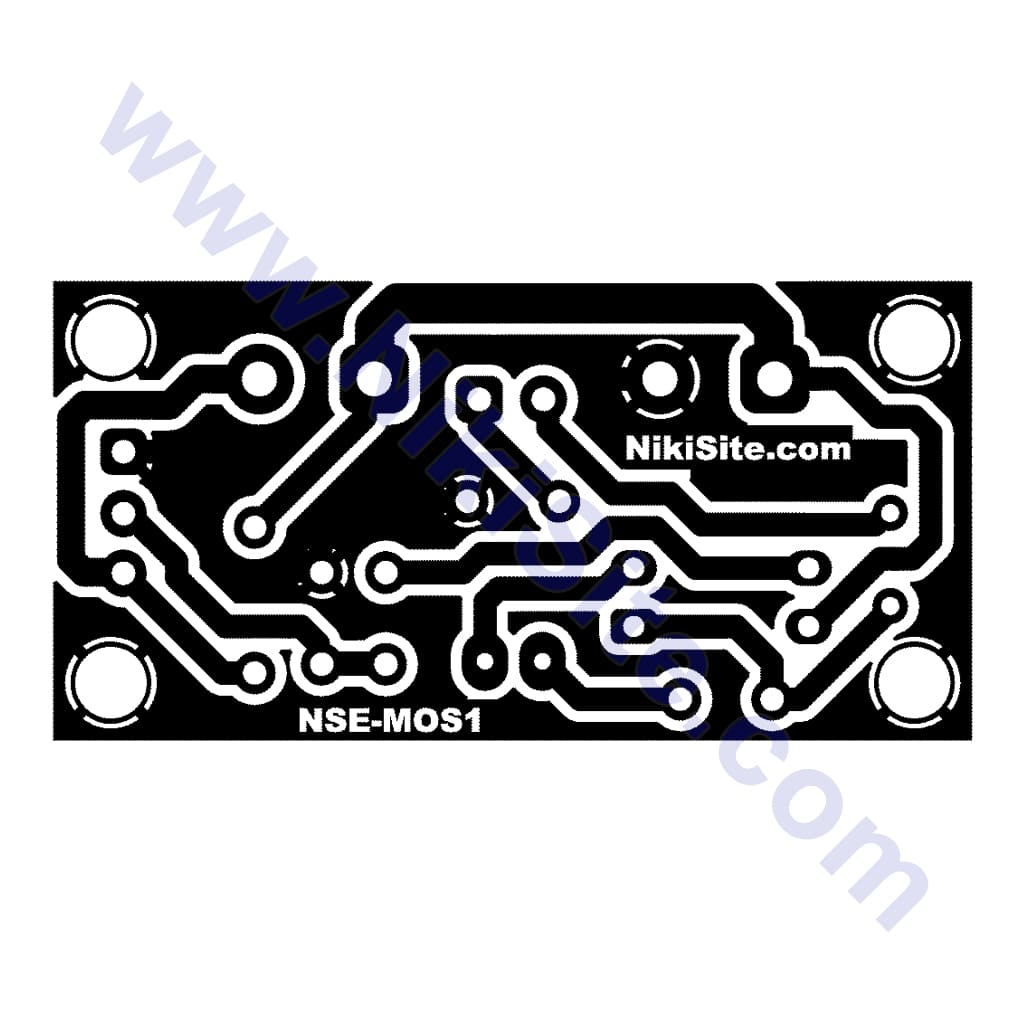

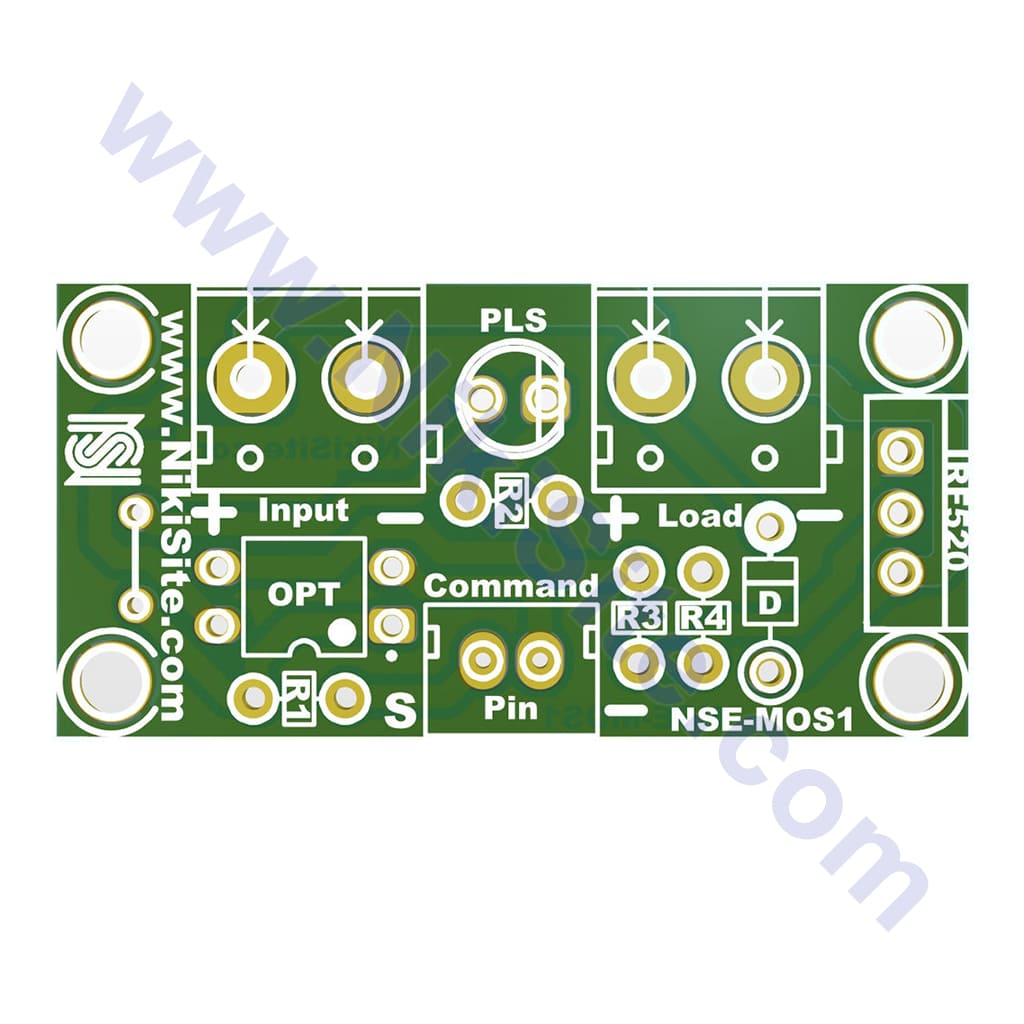

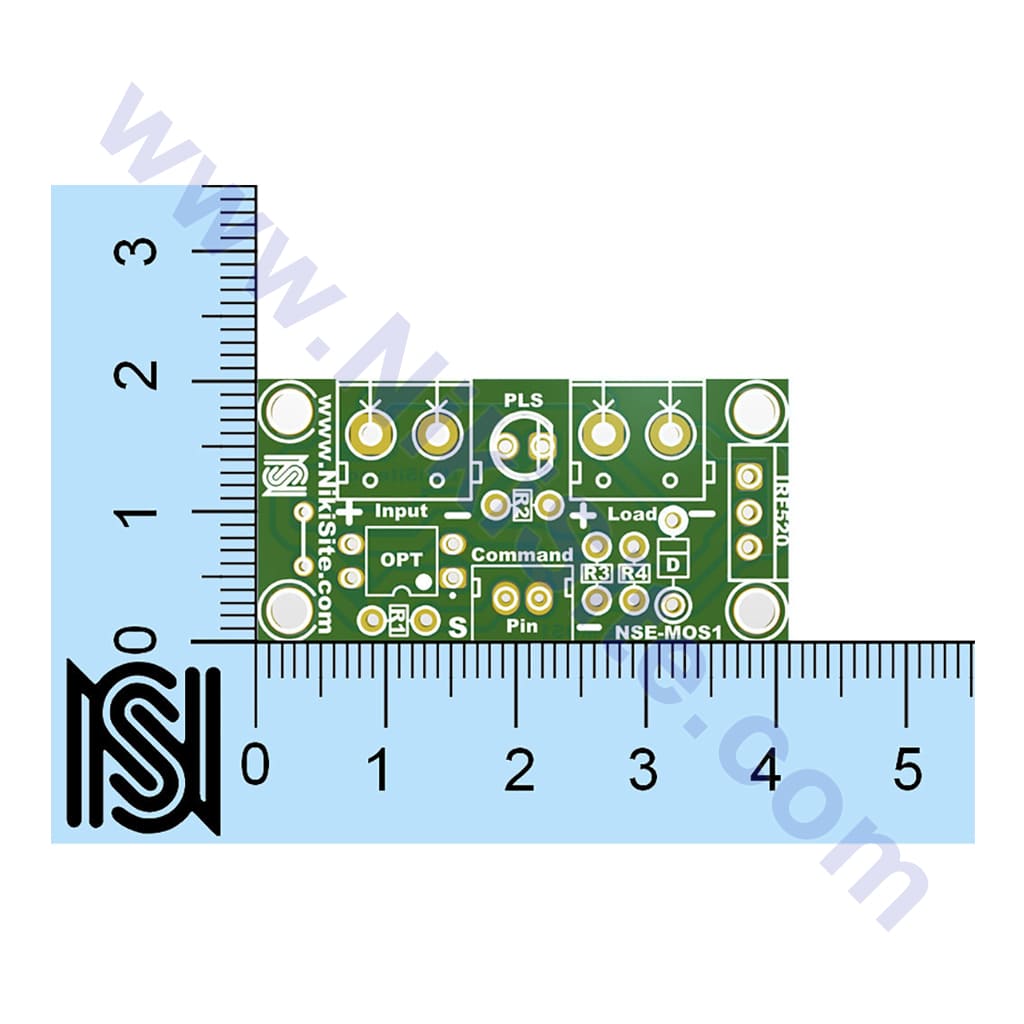

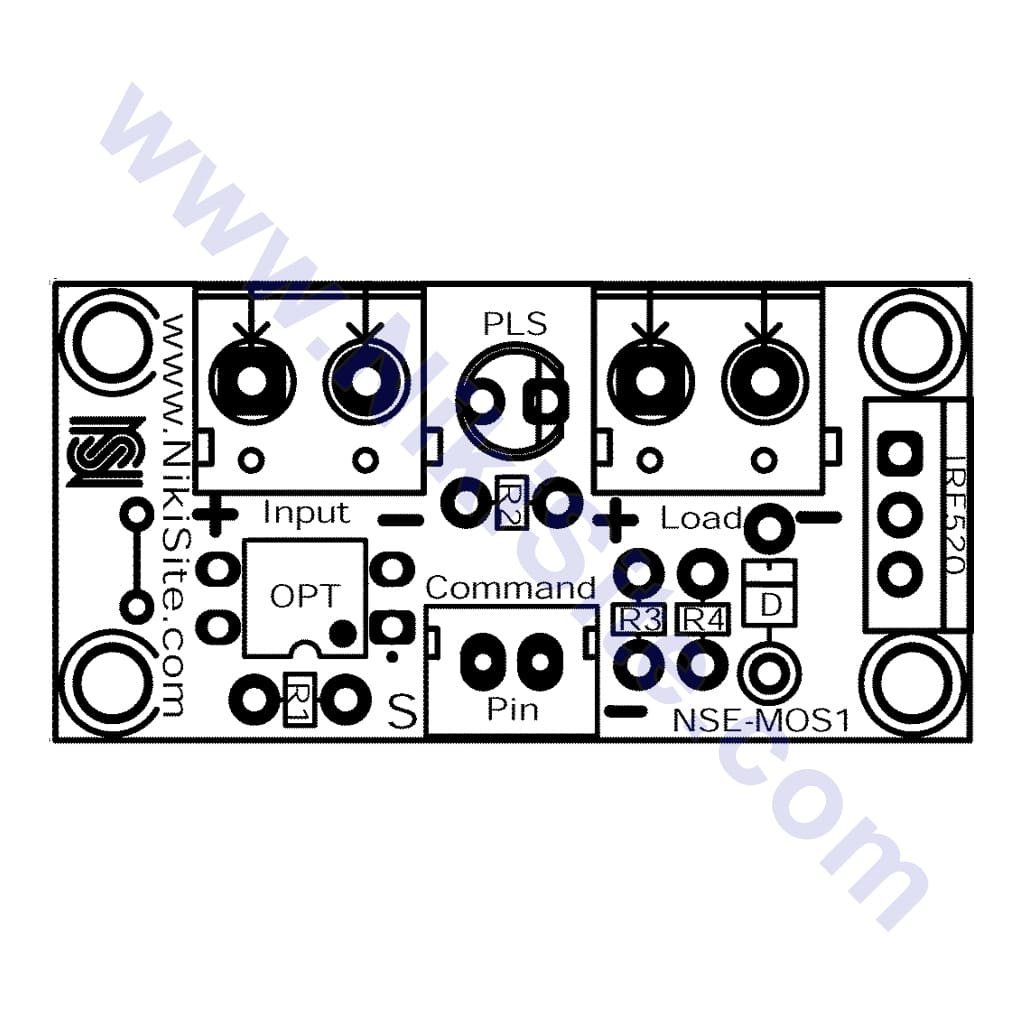

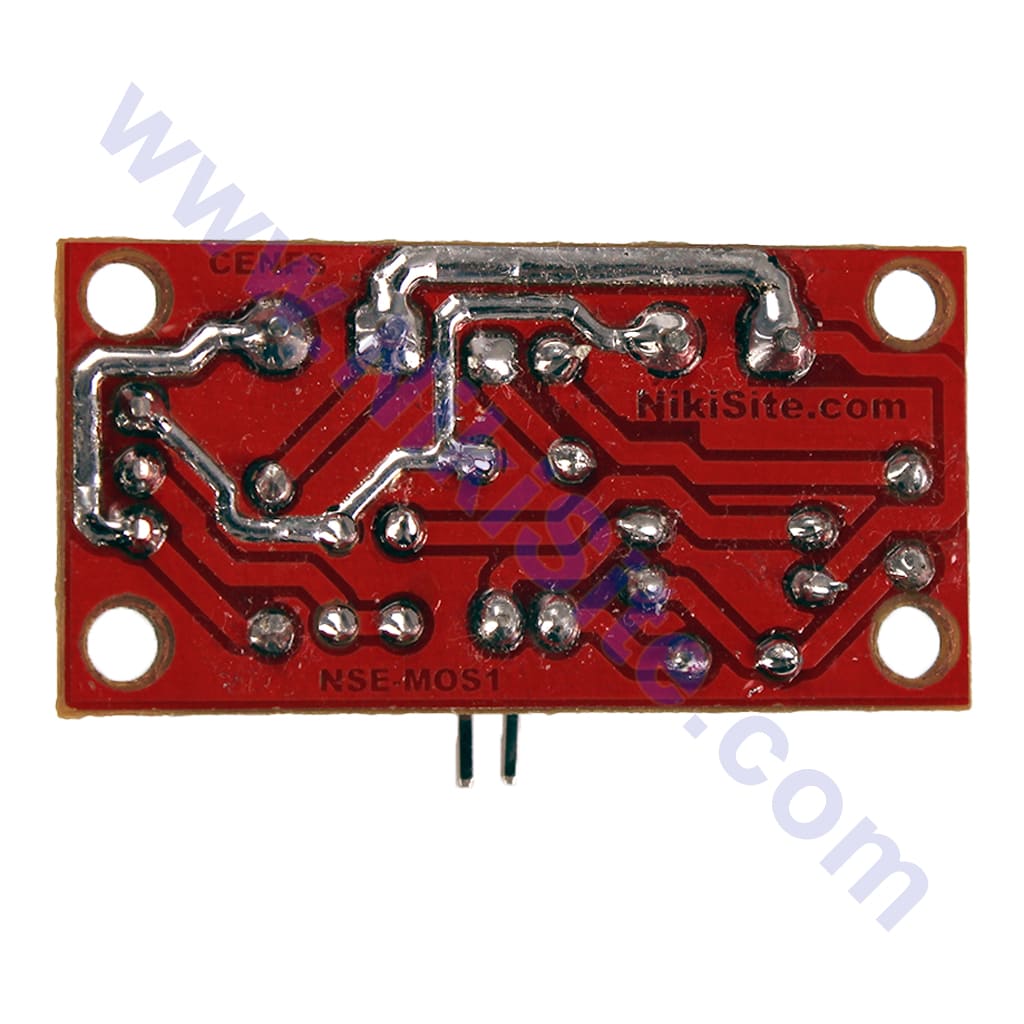

| 3cm x 2cm | Single Side with Solder Mask and Helper | PCB |
با اتصال این ماژول به Arduino و یا میکروکنترلرها، می توانید بارهای تا 24 ولت و جریان 5 آمپر را راه اندازی کنید
برای جریان های بیشتر از 1 آمپر حتما باید از هیت سینک استفاده کنید.

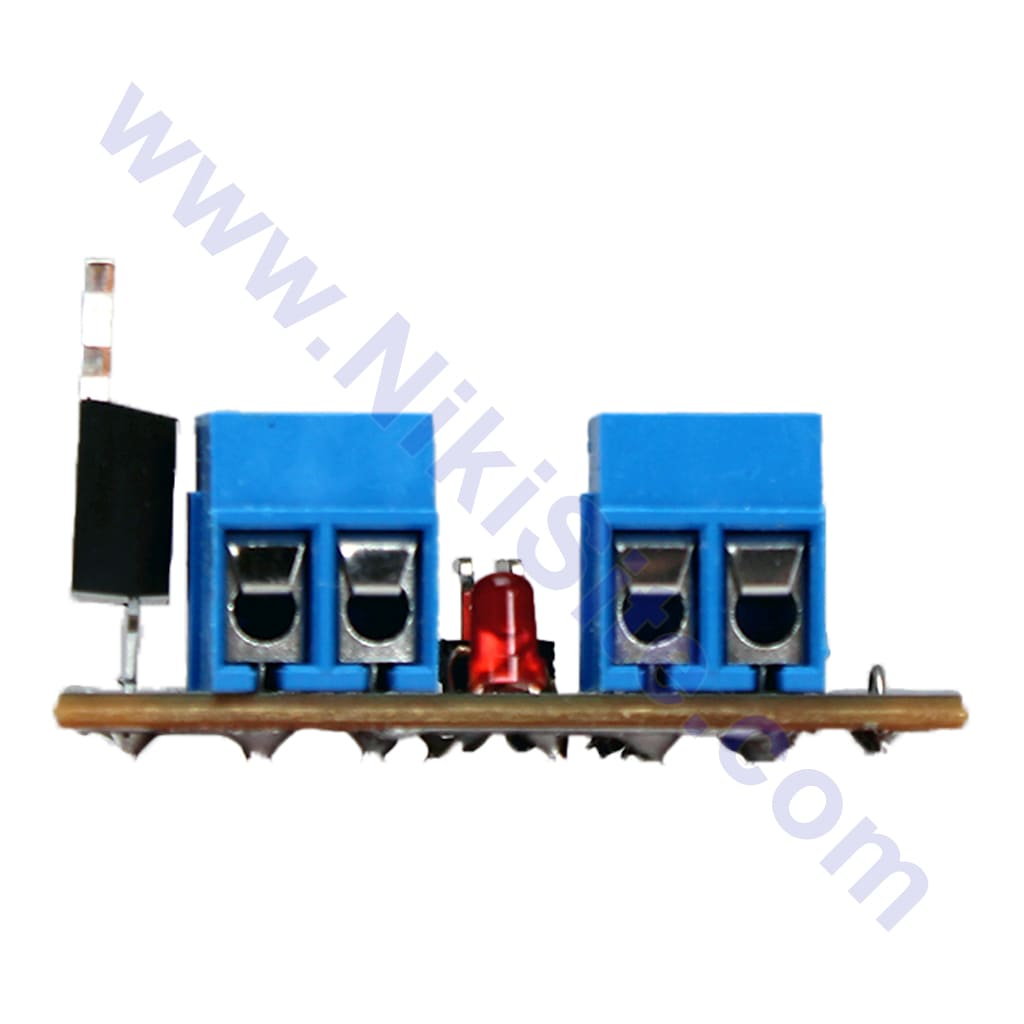

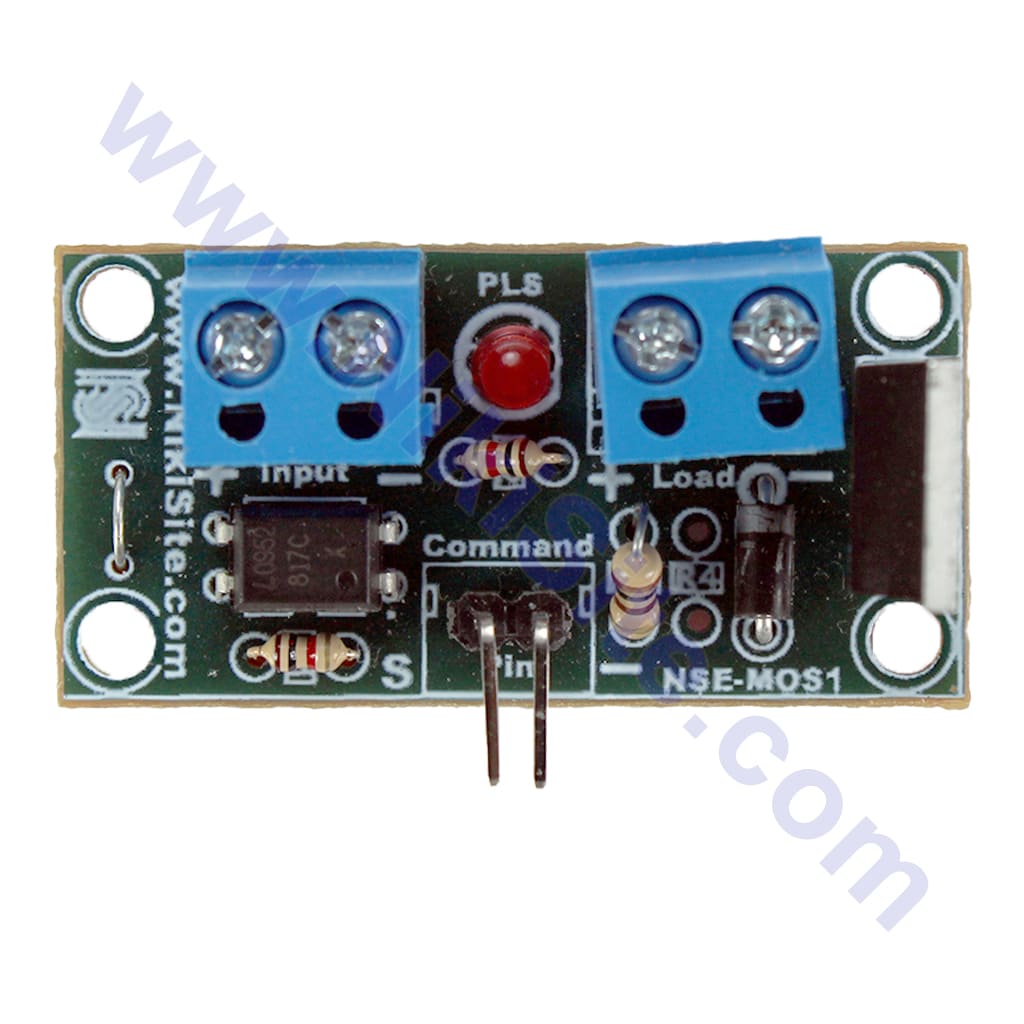

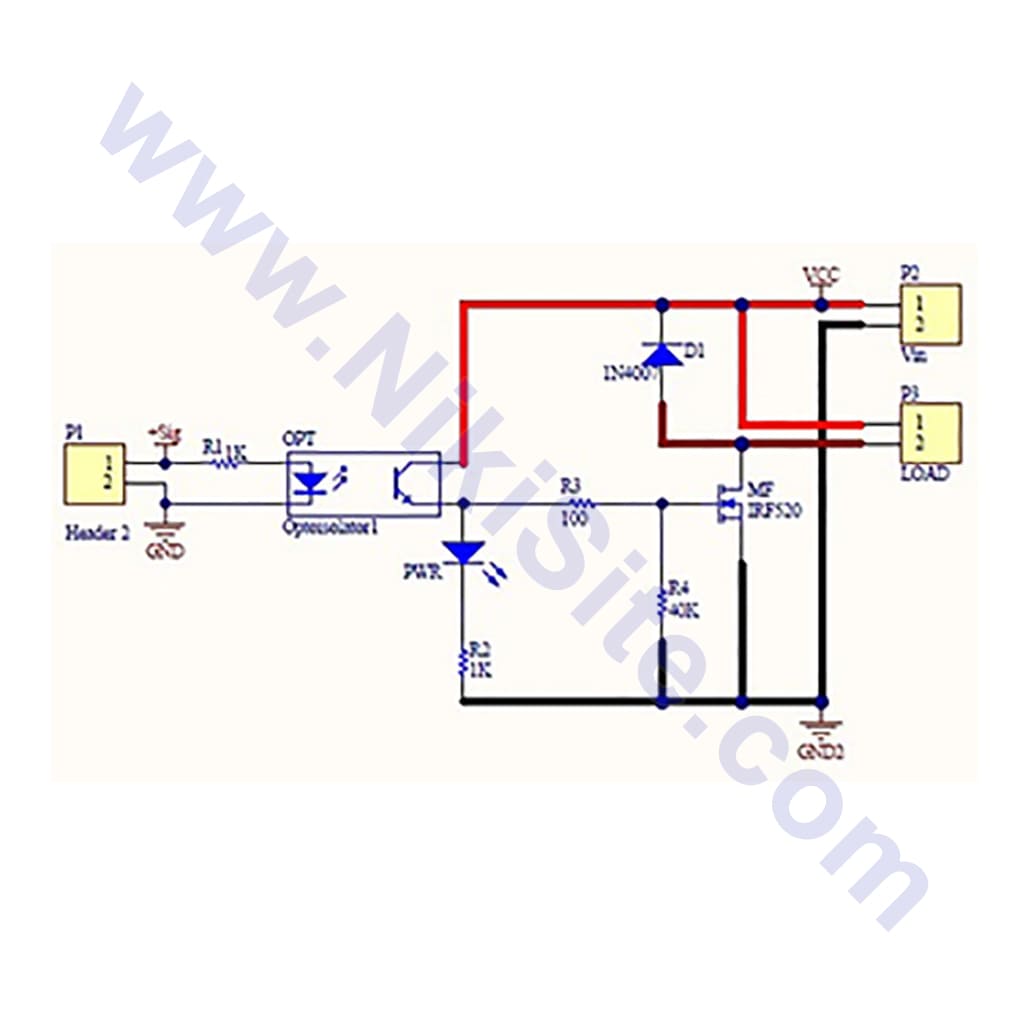

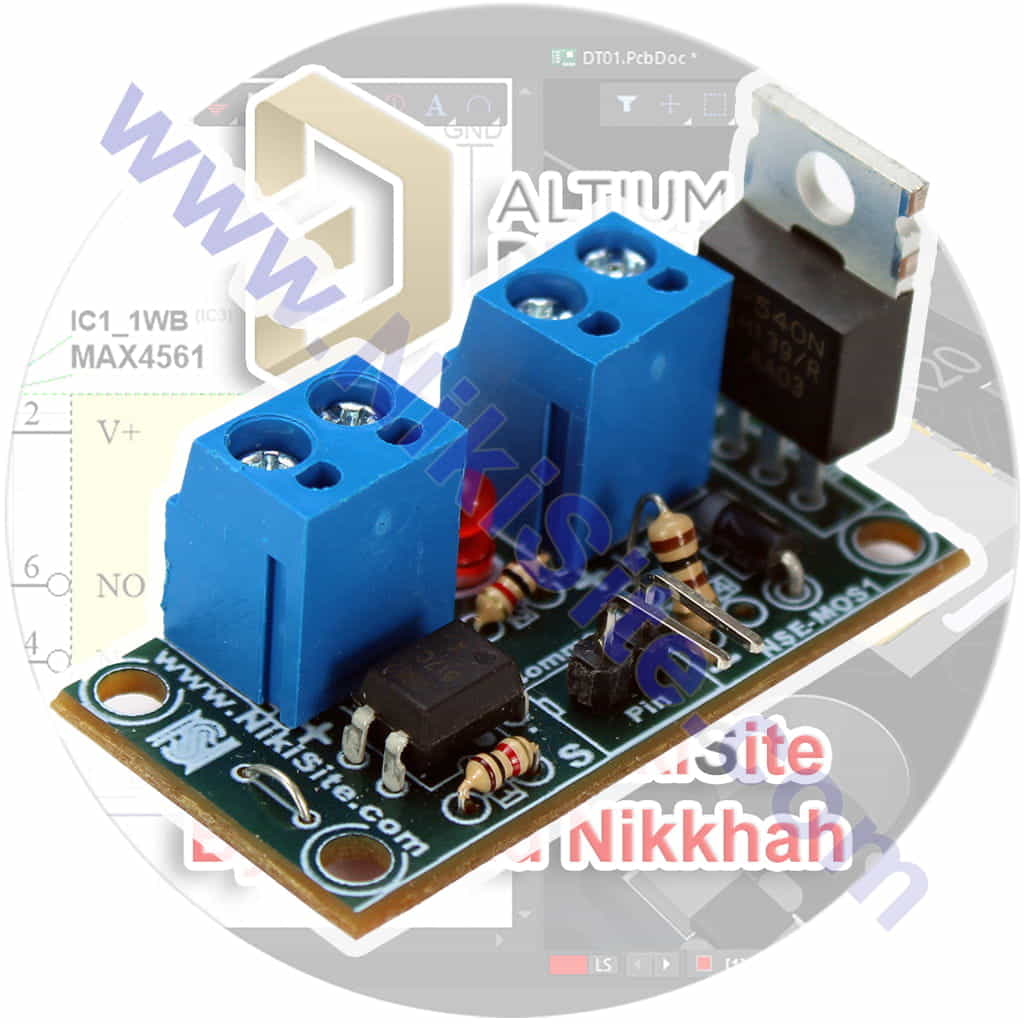

این ماژول برپایه ترانزیستور IRF520 است. این ماژول برای جابجایی بار های الکتریکی DC زیاد از یک پایه دیجیتالی میکروکنترلر طراحی شده است. هدف اصلی تهیه راهی کم هزینه برای هدایت موتور DC برای کاربرد های رباتیکی است. اما میتوان از این ماژول برای کنترل بیشتر بار های DC با جریان زیاد استفاده کرد. دو ترمینال برای برقراری ارتباط با بار و تغذیه تعبیه شده است. همچنین یک LED برای نمایش زمان سوئیچ بار قرار داده شده است.
ولتاژ تغذیه 3.3 تا 5 ولت
پشتیبانی از ولتاژ 0 تا 24 ولت
جریان قابل تحمل 5 آمپر (جریان های بالاتر از 1 آمپر نیاز به هیت سینک دارد)
دارای نمایشگر LED برای وضعیت خروجی
با استفاده از ماژول IRF520 میتوانید PWM خروجی را تنظیم کنید.
هنگامی که قصد داشته باشیم قطعاتی با ولتاژ بالا تر از ولتاژ میکروکنترلر، کنترل کنیم. نمی‌توان آن را مستقیما به پایه های میکروکنترلر متصل کرد. برای مثال نوار LED با ولتاژ 12 ولت را در نظر بگیرید که قصد داریم آن را با استفاده از برد آردوینو کنترل کنیم. سطح ولتاژ نوار LED با برد آردوینو اختلاف زیادی دارید. ماژول ماسفت IRF520 در این مورد میتواند این مشکل را حل کند. همچنین این ماژول در موارد مشابهی مثل کنترل موتور DC و … نیز کاربرد دارد.
