4pin and 6pin Optocoupler tester

ماژول تستر اپتوکوپلرهای 4 و 6 پین

یک دستگاه الکترونیکی است که برای تست و اندازه‌گیری عملکرد اپتوکوپلرهای با تعداد پین 4 و 6 استفاده می‌شود. اپتوکوپلرها دستگاه‌هایی هستند که دو بخش ورودی و خروجی را از یکدیگر جدا می‌کنند و ارتباط بین آن‌ها را از طریق نور برقرار می‌کنند.

تستر اپتوکوپلرهای 4 و 6 پین به عنوان یک ابزار تعمیر و عیب‌یابی برای این اجزای الکترونیکی استفاده می‌شود. عملکرد اصلی این ماژول، تست و بررسی صحت عملکرد ارتباط نوری بین ورودی و خروجی اپتوکوپلرها است.

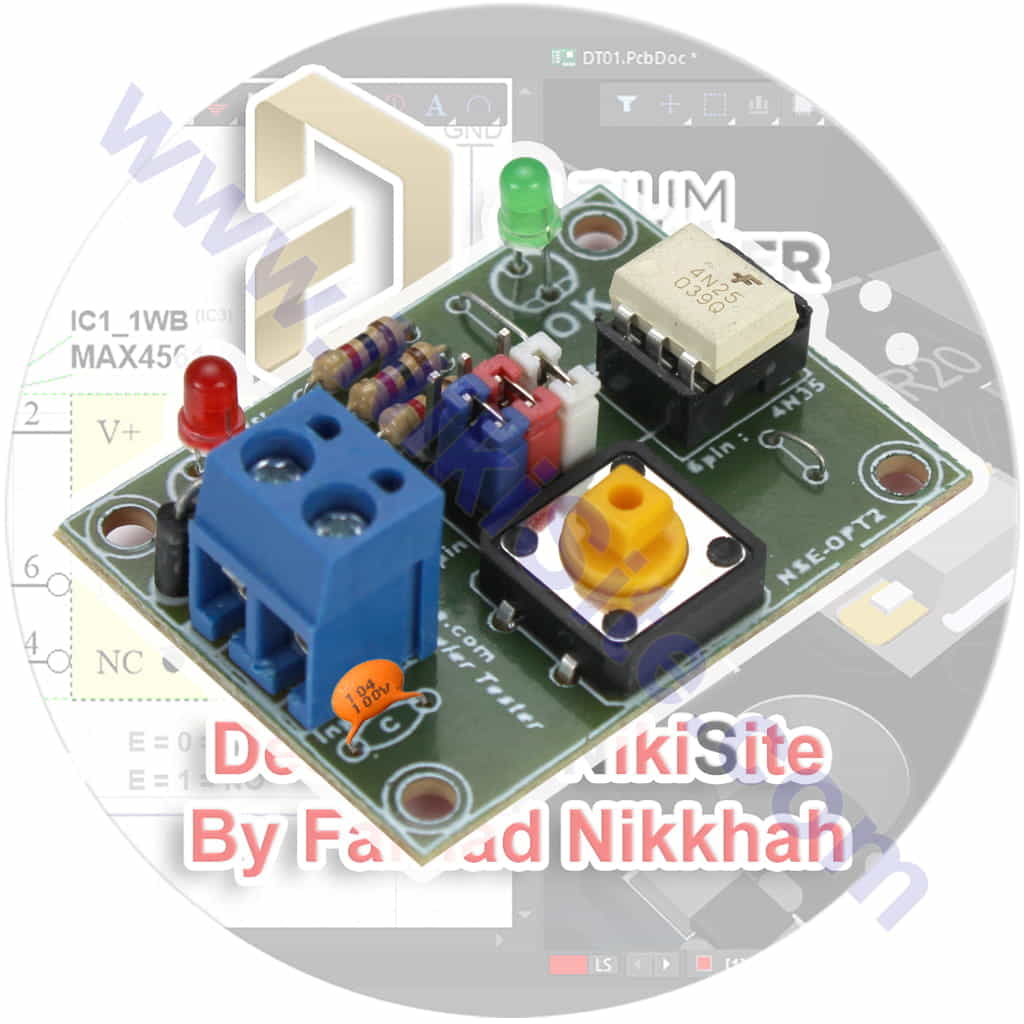

این ماژول عموماً شامل یک سوکت یا پورت برای اتصال اپتوکوپلر، نمایشگر (LED یا LCD) برای نمایش نتایج تست، منوی کنترل برای تنظیمات و عملیات، و دکمه‌ها و پیچیدگی‌ها برای کنترل و استفاده آسان است.

با استفاده از ماژول تستر اپتوکوپلرهای 4 و 6 پین، می‌توانید ورودی و خروجی اپتوکوپلر را تست کنید و مقادیر جریان و ولتاژ را اندازه‌گیری کنید. همچنین، می‌توانید عملکرد رله‌ها، تایمرها و دیگر اجزای موجود در اپتوکوپلر را بررسی کنید.

با استفاده از ماژول تستر، می‌توانید مشکلات و عیب‌های احتمالی در اپتوکوپلر را تشخیص داده و به راحتی آن‌ها را تعمیر کنید. این ماژول به عنوان یک ابزار حیاتی برای تعمیرکاران الکترونیک و توسعه‌دهندگان سیستم‌های الکترونیکی مفید است.

این تستر در رابطه با یکی از قطعات الکترونیکی به نام اپتوکوپلر (Optocoupler) می باشد.

همچنین نحوه تست سلامت یا خرابی آن را نیز یاد خواهیم گرفت. اپتوکوپلر یکی دیگر از قطعات الکترونیکی است که شاید مانند مقاومت ها یا خازن ها و دیگر قطعات، پر استفاده نیست و در برخی از مدارات و پروژه های خاص از ان استفاده می شود. ولی با این وجود یکی از قطعات مهم در الکترونیک می باشد که در برخی از مدارات مانند منابع تغذیه و یا برای راه اندازی رله و… از آن استفاده می شود، بنابراین لازم است که در مورد عملکرد و نحوه استفاده از این قطعه و تست سلامت آن اطلاعاتی داشته باشیم. در ادامه با این قطعه بیشتر اشنا خواهیم شد.

نحوه تست اپتوکوپلر :

برای تست سلامت اپتوکوپلر می توان از این مدار ساده زیر استفاده کرد.

در این مدار ساده  در زمانی که کلید را فشار نداده ایم،LED  خاموش است و با فشار دادن کلید LED  روشن می شود. در این حالت اپتوکوپلر سالم است. اگر به عنوان مثال با فشار دادن کلید  LED روشن نشد، اپتوکوپلر خراب می باشد.

عملکرد مدار بالا به این صورت است که با فشار دادن کلید، تغذیه 5 ولت از طریق مقاومت محدود کننده جریان R1  به LED  فرستنده مادون قرمز داخلی اپتوکوپلر می رسد و LED  فرستنده داخلی روشن می شود. همانطور که گفته شد با روشن شدن LED  فرستند مادون قرمز، گیرنده مادون قرمز داخلی اپتوکوپلر فعال شده و اجازه عبور جریان را می دهد که در نتیجه LED نورانی روشن می شود.
