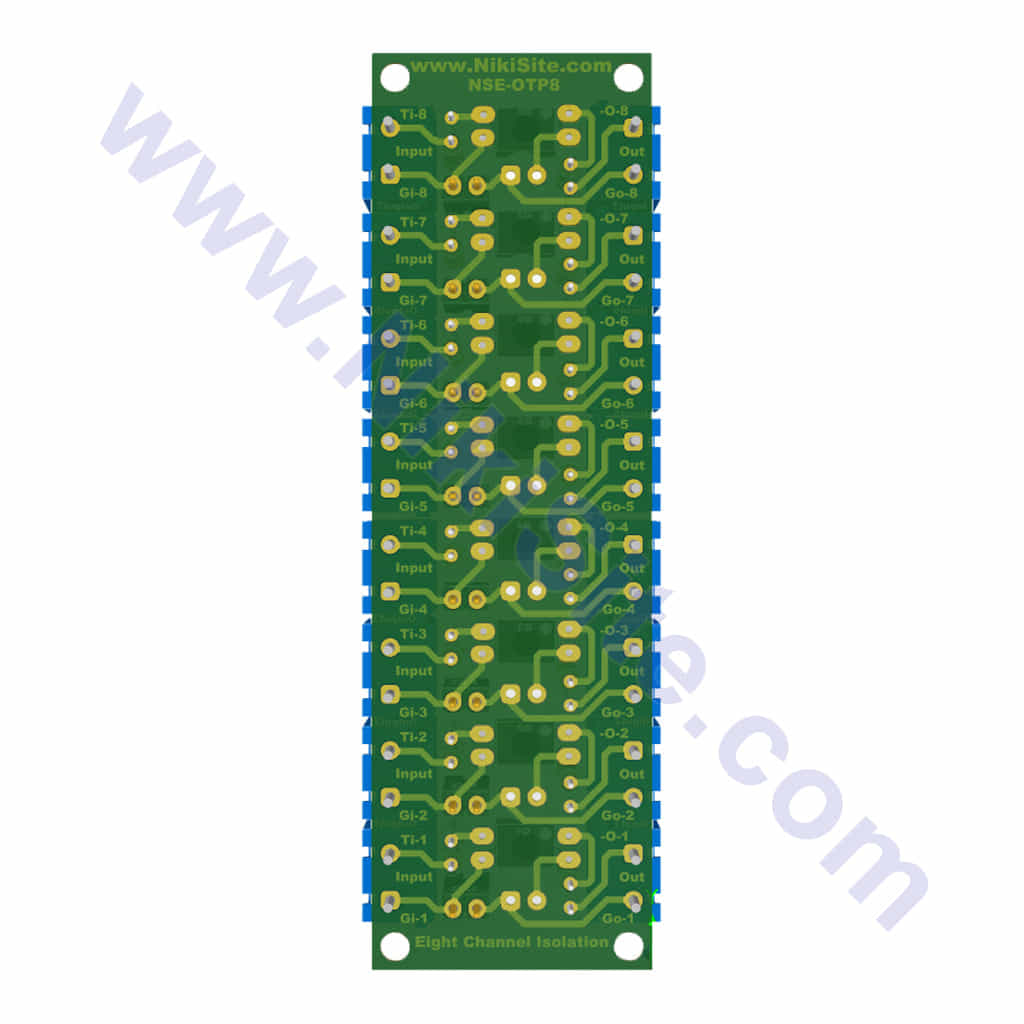

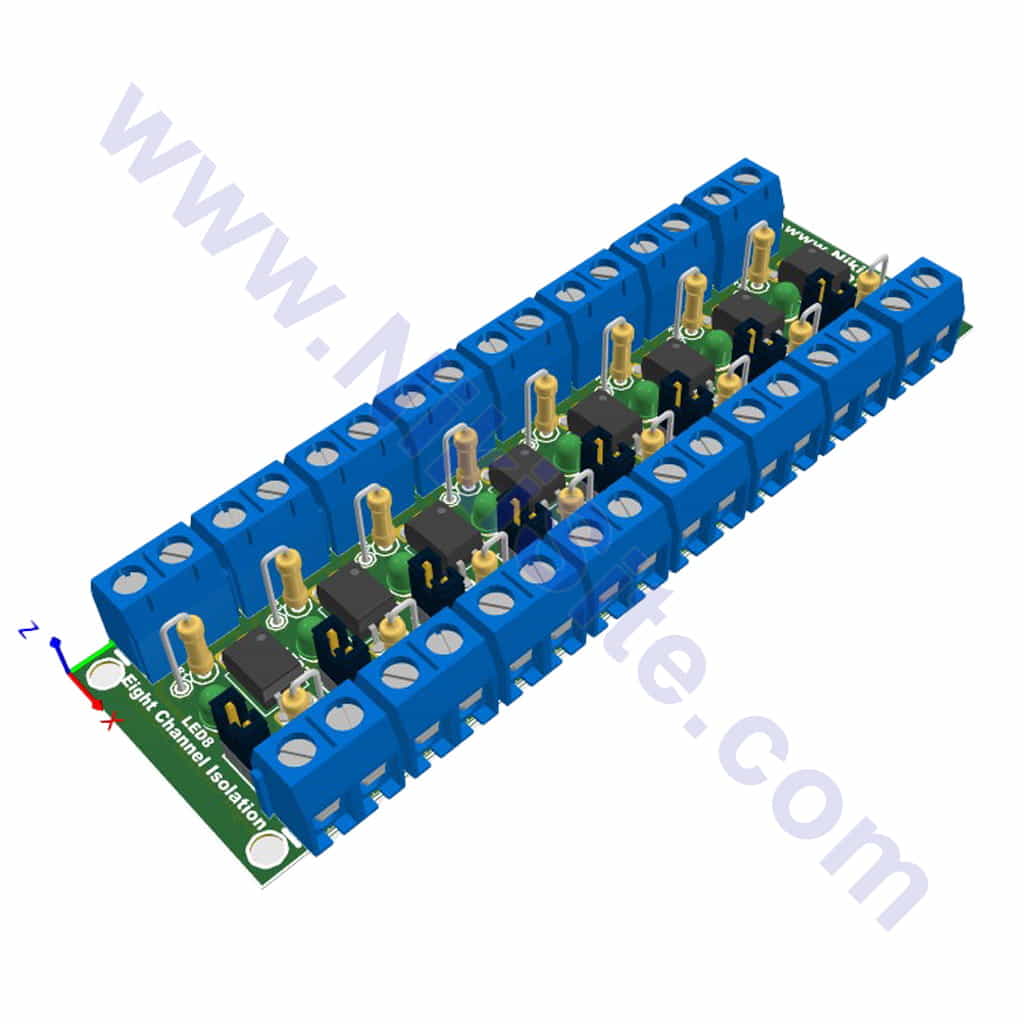

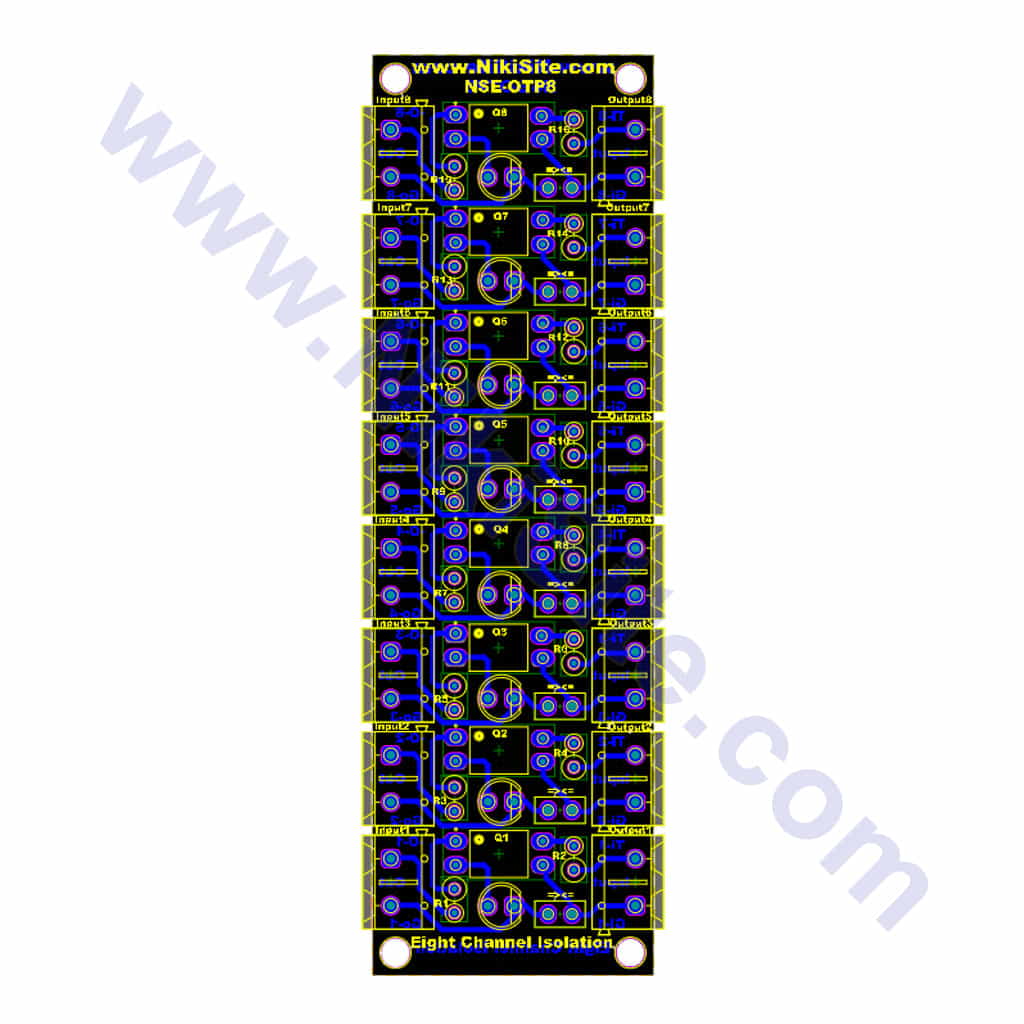

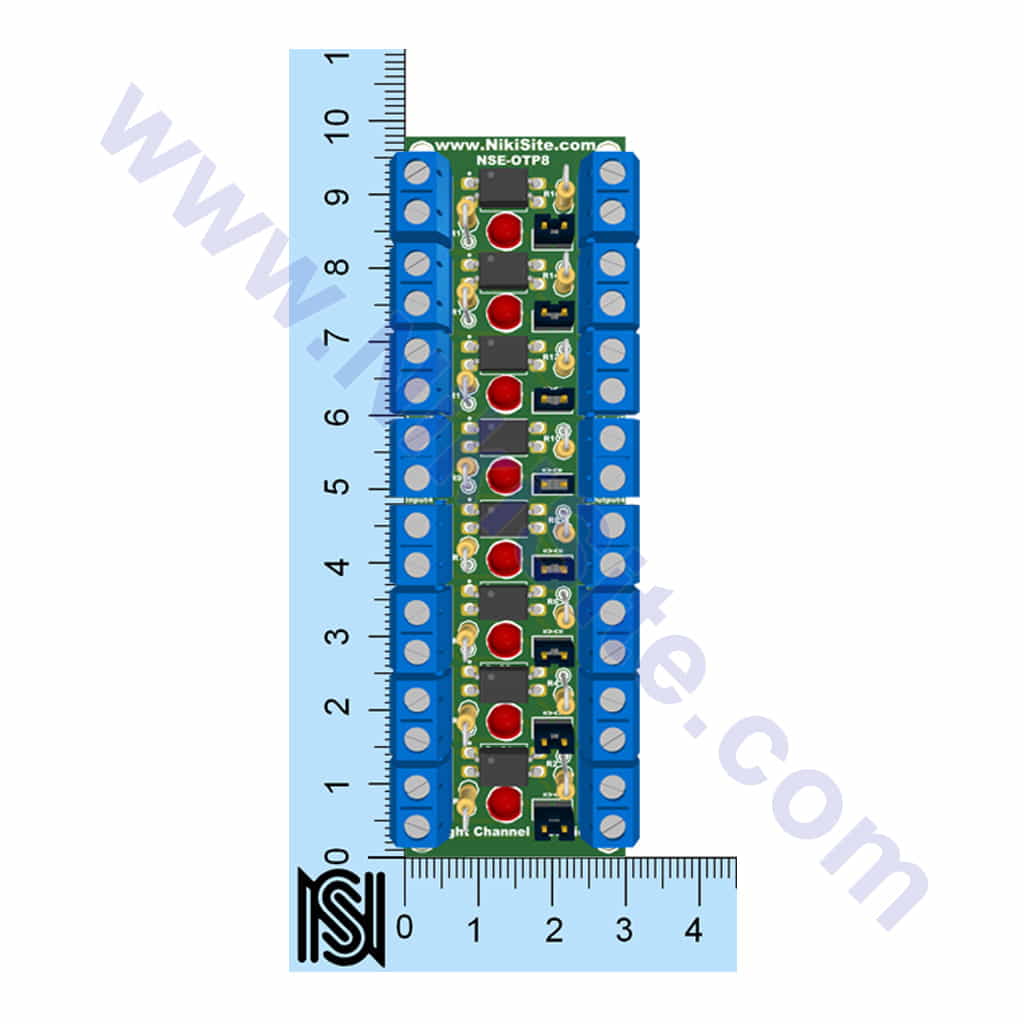

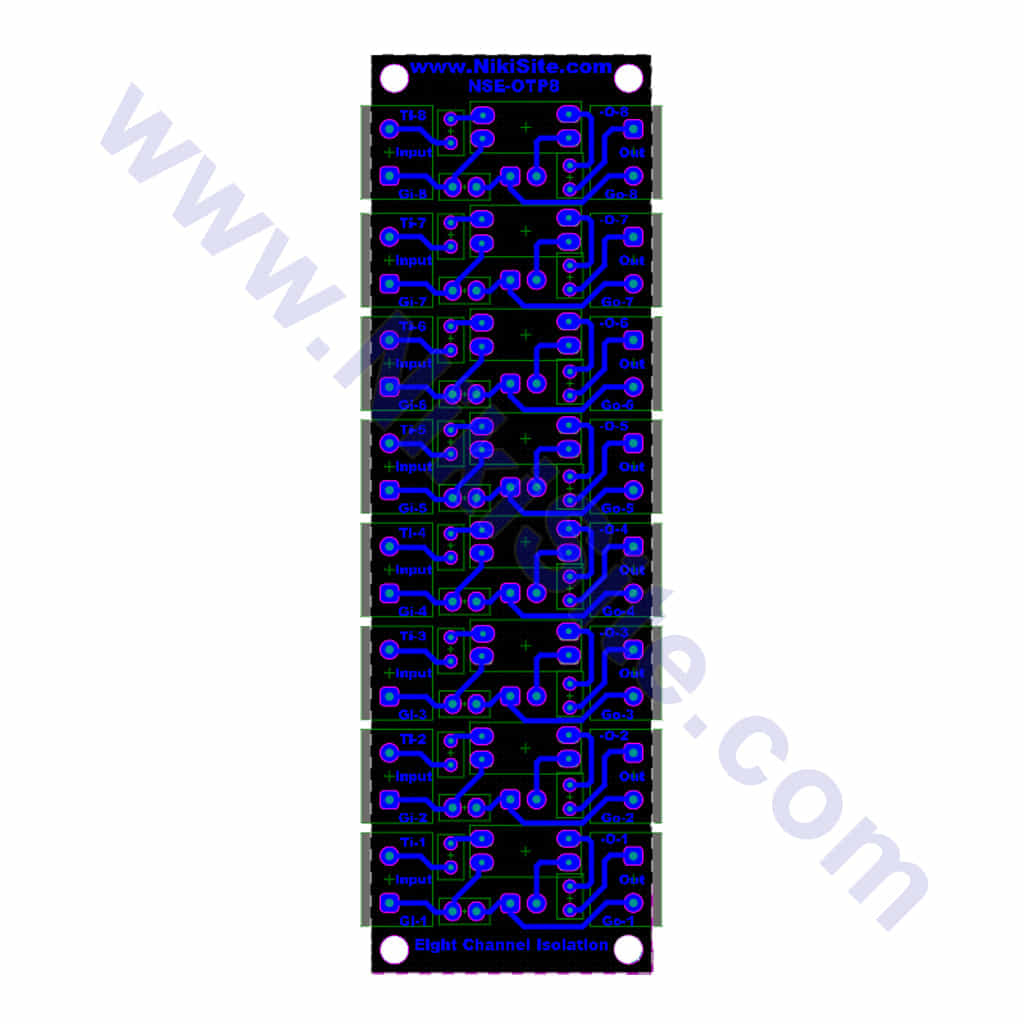

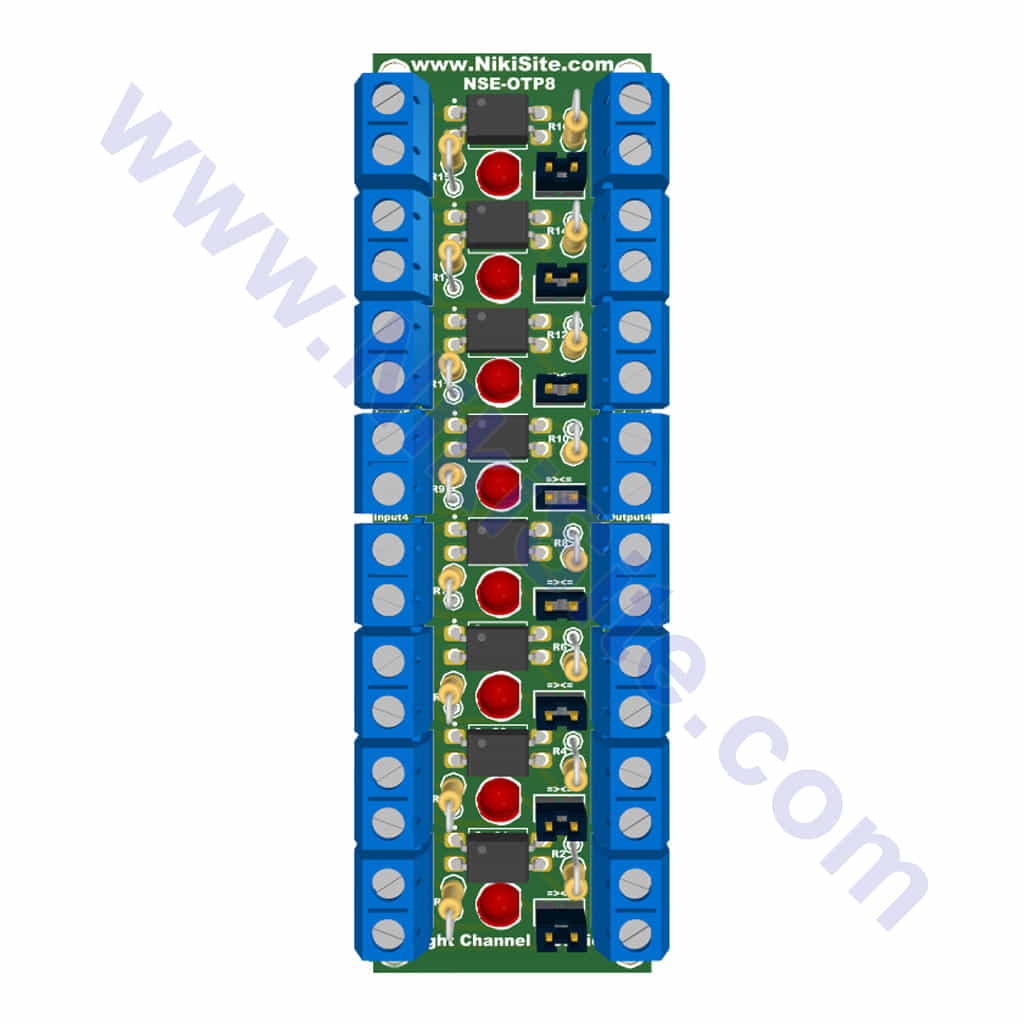

ماژول اپتوکوپلر هشت حالته

اپتوکوپلرها برای سوئیچ کردن قطعات الکترونیکی بزرگتر مانند ترانزیستورها و ترایاک‌ها در جداسازی بین سیگنال کنترل ولتاژ پایین در میکروکنترلرها و سیگنال خروجی جریان اصلی با ولتاژ بالا مورد استفاده قرار می‌گیرند. اپتوکوپلر برای آشکارسازی عملکرد سوئیچ یا نوع دیگری از سیگنال ورودی دیجیتال به کار می‌رود. اگر سوئیچ یا سیگنالی که باید آشکارسازی شود در یک محیط نویزی الکتریکی باشد، ارزش اپتوکوپلر مشخص‌تر خواهد شد. خروجی اپتوکوپلر را می‌توان برای کار کردن یک مدار خارجی، نور یا یک کامپیوتر یا میکروپروسسور مورد استفاده قرار داد. از کاربردهای مشترک اپتوکوپلرها می‌توان به سوئیچینگ ورودی/خروجی میکروپروسسورها، کنترل توان DC و AC، ارتباطات کامپیوتری، ایزوله‌سازی سیگنال و تنظیم منبع توان که مشکل حلقه‌های جریان زمین دارند اشاره کرد. سیگنال الکتریکی که فرستاده می‌شود می‌تواند آنالوگ (خطی) یا دیجیتال (پالسی) باشد.

از این ماژول زمانی استفاده می‌شود که به کنترل کردن ایزوله بودن و تبدیل ولتاژ نیاز باشد. بعد از فرمان دادن به ترمینال کنترل، ترمینال خروجی نیز روشن می شود.

ایزوله بودن فوتوالکتریک توانایی ضد نویز قوی دارد. این ماژول می‌تواند تریودهای پرقدرت، ماسفت و سایر کاربردهایی را که به ولتاژ بالا نیاز دارند را هدایت کند، همچنین می‌تواند به طور مستقیم رله‌های 24 ولت کم مصرف را نیز هدایت کند. در صورتی که سیگنال کنترل از 4 کیلوهرتز بیشتر شود، لطفا از این ماژول استفاده نکنید، زیرا به درستی کار نخواهد کرد. این که آیا خروجی آن یک خروجی با ولتاژ مثبت است یا منفی را می‌توان با استفاده از یک سیم جامپر مشخص کرد.

یک کانال این ماژول به طور مستقل عمل می‌کنند و می‌توانند کنترل همزمان ولتاژهای مختلف را بدست آورند.
