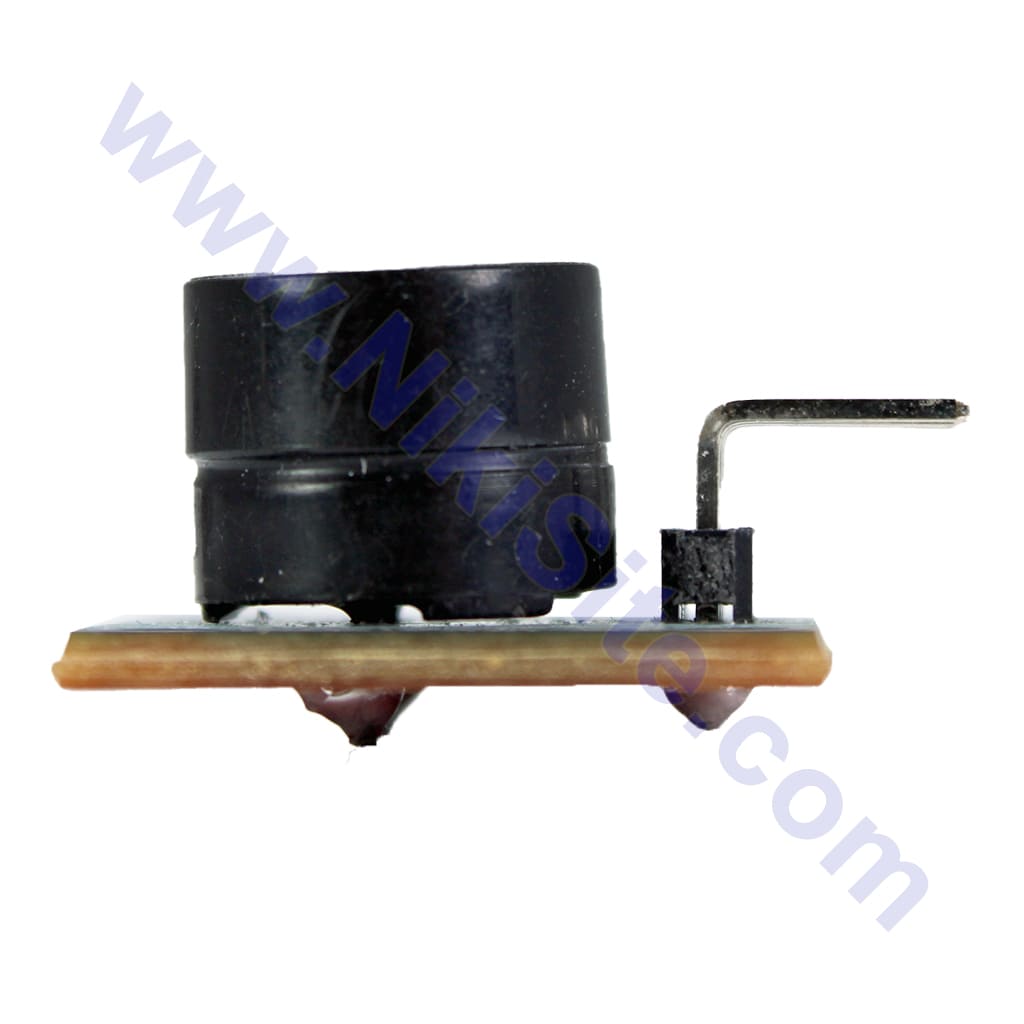

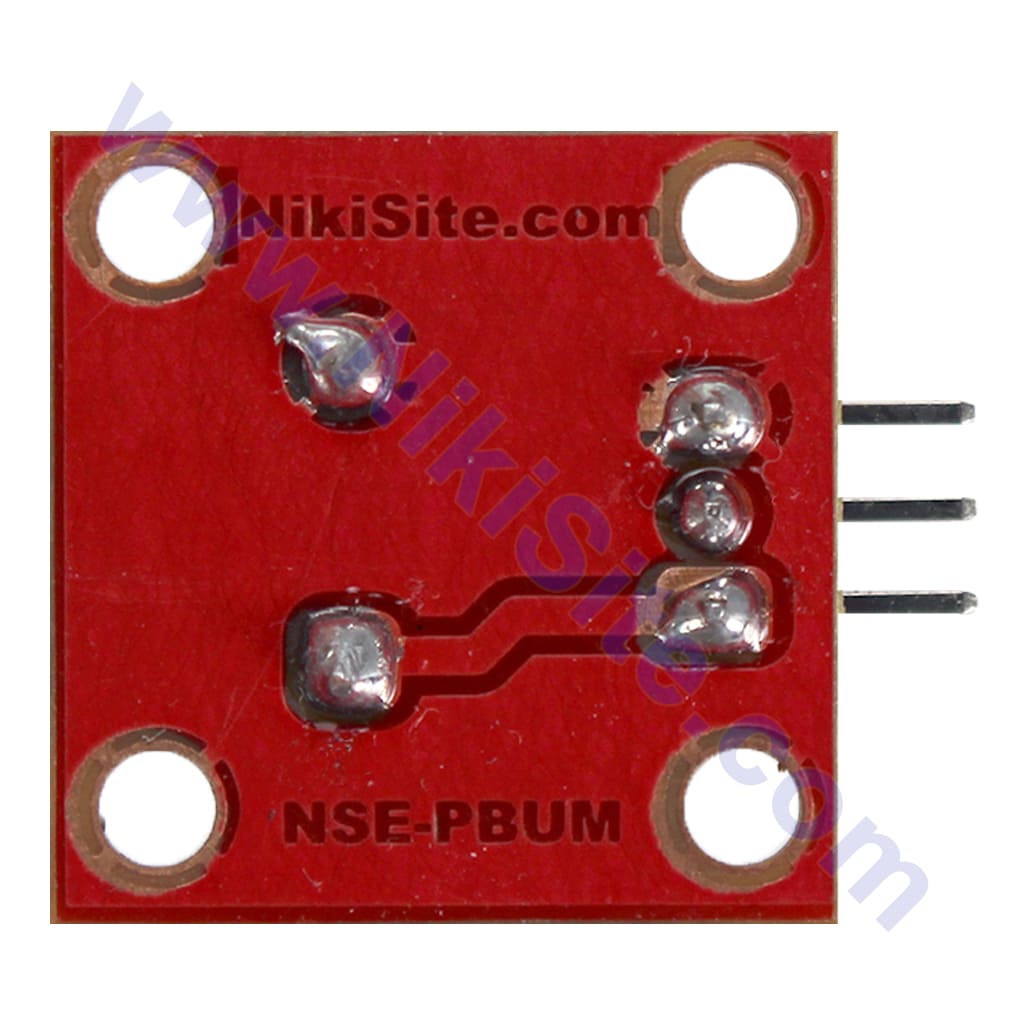

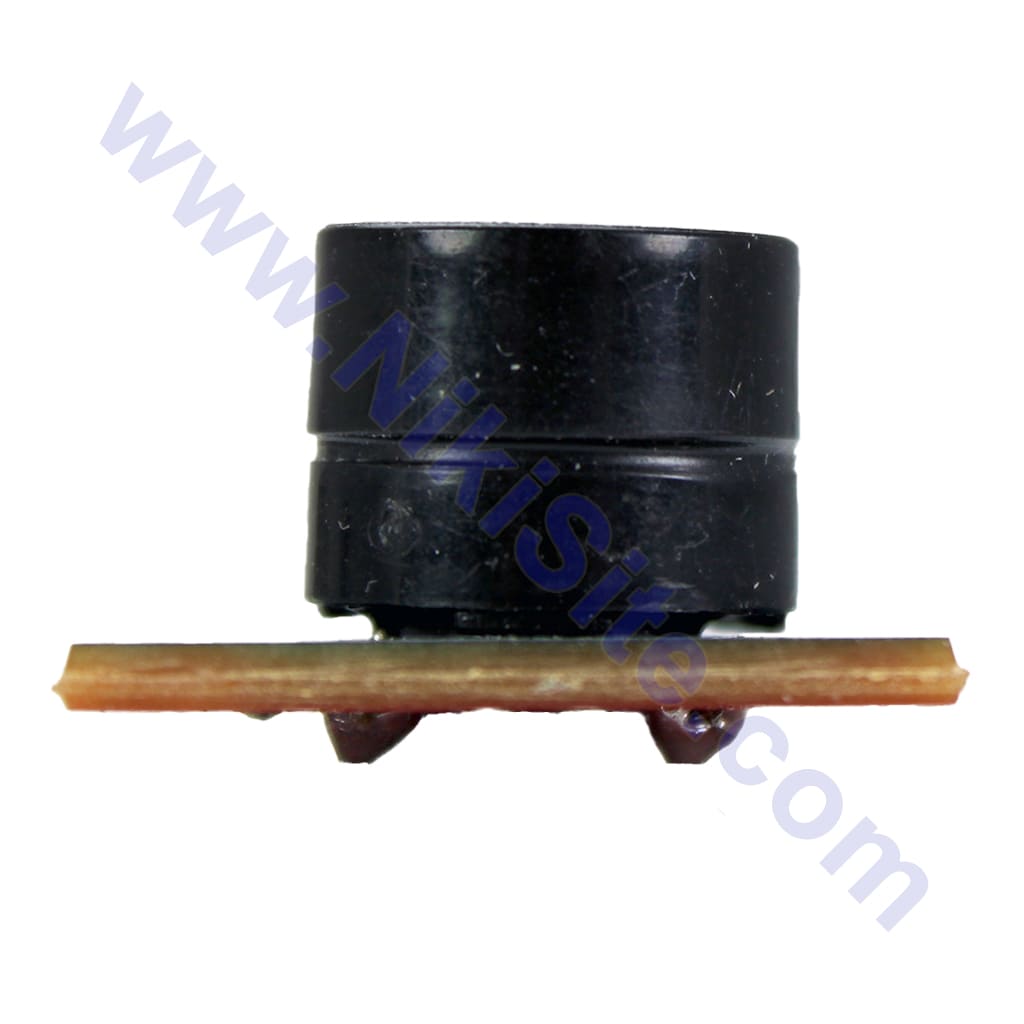

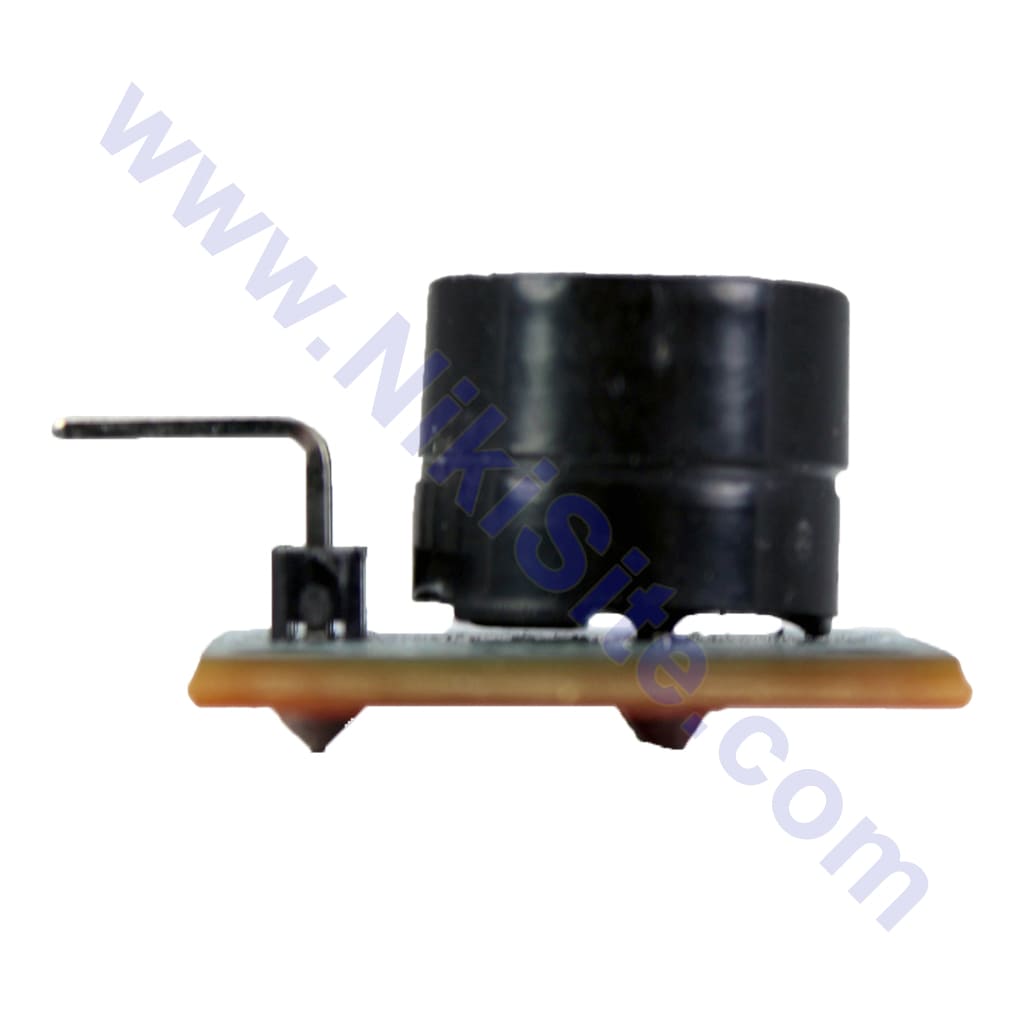

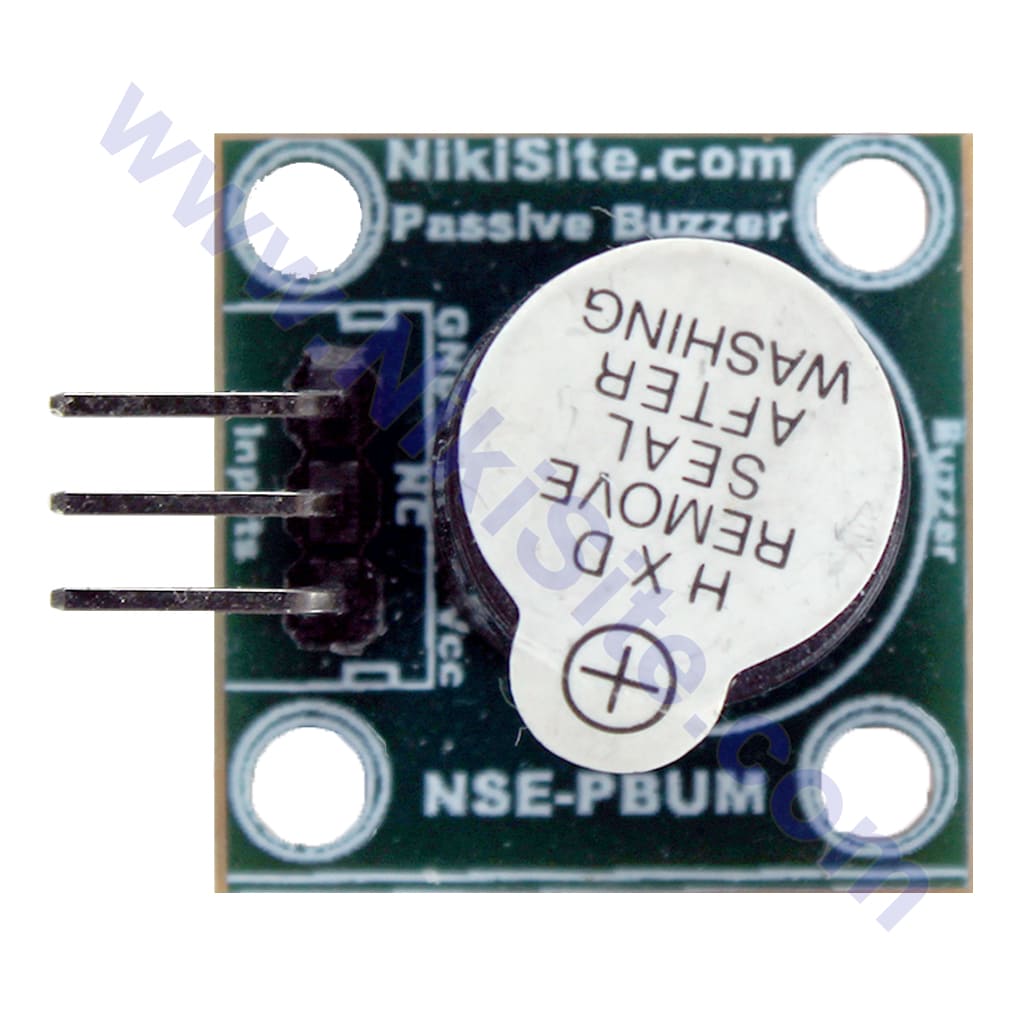

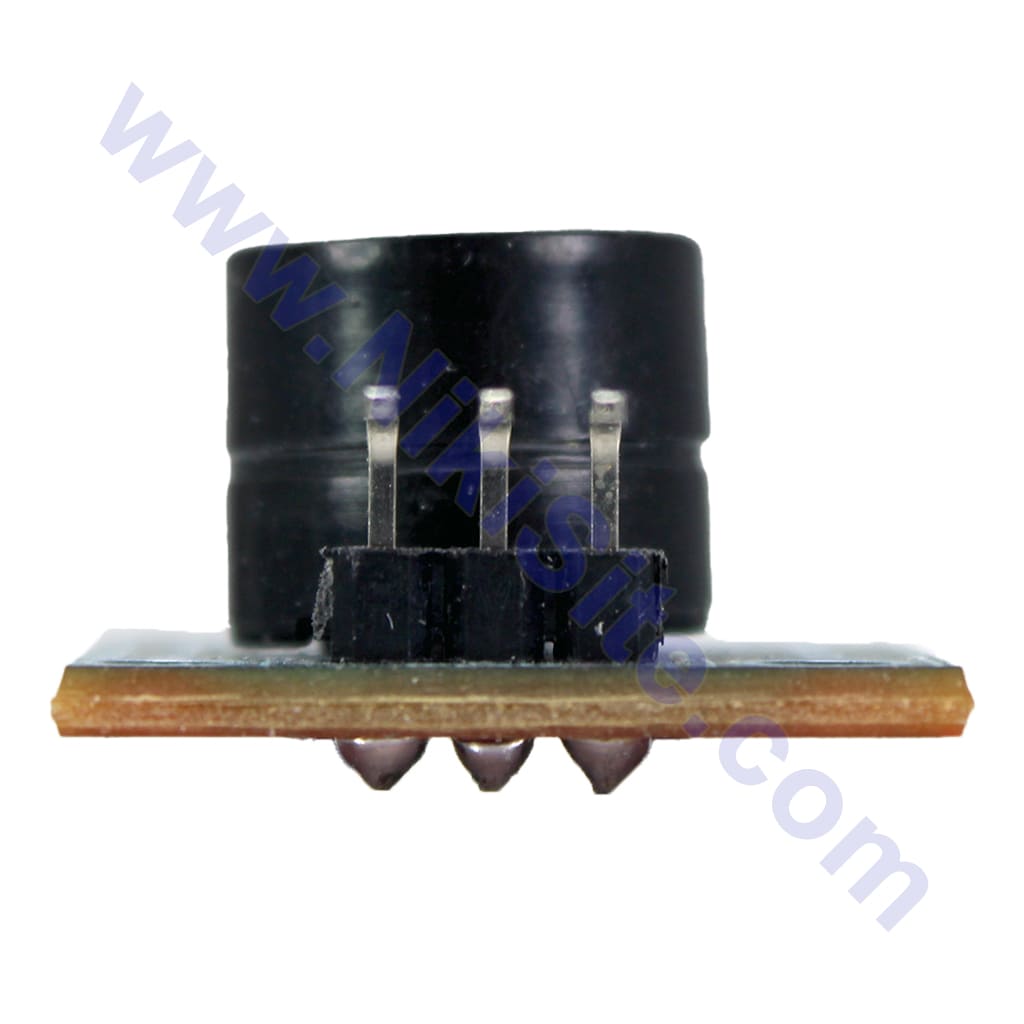

Passive Buzzer Module

ماژول ایجاد صوت با BUZZER منفعل

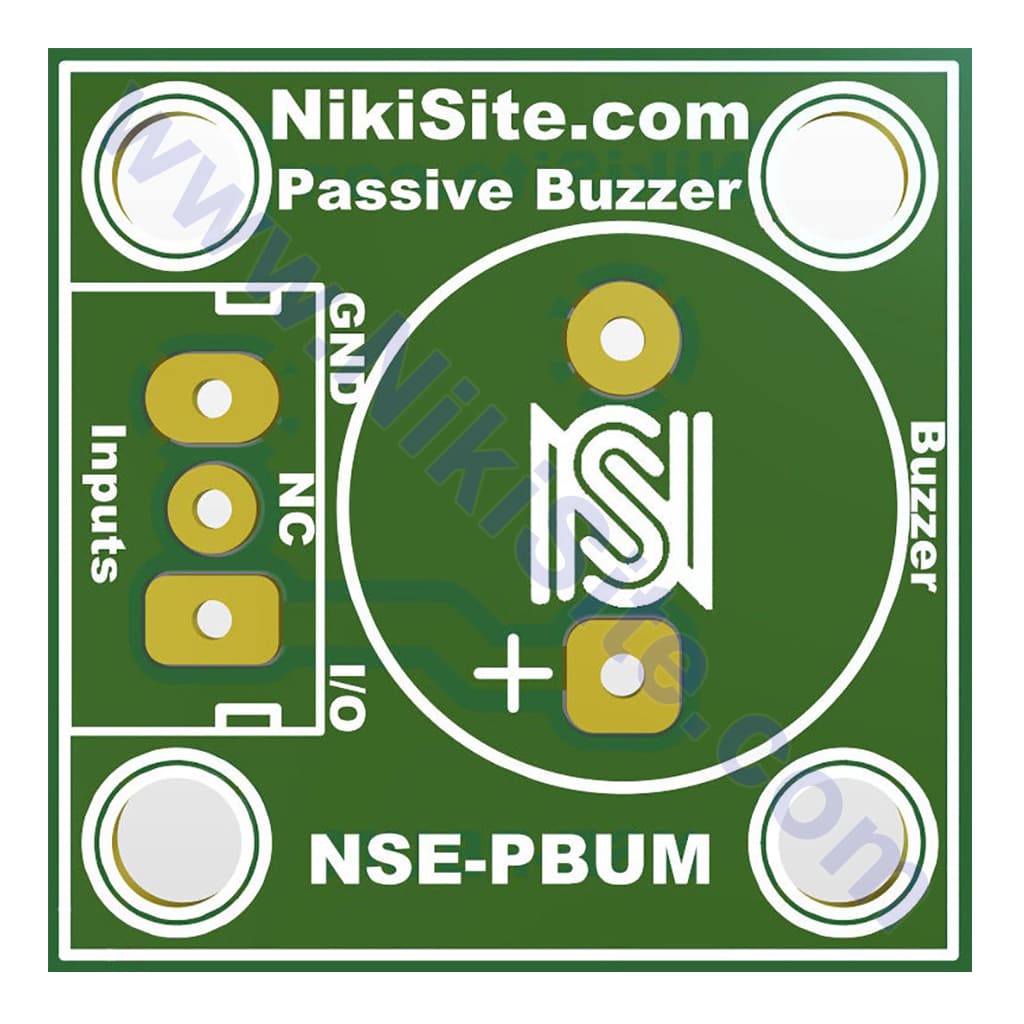

NSE-PBUM (2)

ورودی / خروجی

بازر

لیست المان های NSE-PBUM

QuantityCodeSymbol
1BuzzerBZ
31x3 SIL Straight Male as KeyPin Header
2cm x 2cmSingle Side with Solder Mask and HelperPCB

از پیزو منفعل

توسط سیگنال PWM  استفاده می کند. عملکرد 5V اسمی سیگنال در عمل می تواند از 0 تا 5 ولت متغیر باشد.

دو نوع پیزو وجود دارد ، پیزو های منفعل و پیزو های فعال.

پیزو های منفعل از نظر عملکرد شبیه به یک بلندگوی کوچک هستند و برای ایجاد صدای دلخواه باید توسط موج با قابلیت درایو جریان کافی عمل کنند. این کار معمولاً با استفاده از PWM از MCU انجام می شود.

مزیت صدای پیزو منفعل این است که می توان صدا و بلندی صدای زنگ را با فرکانس و قدرت جریان شکل موجی که برای عملکرد آن استفاده می شود کنترل کرد.

در مقابل، پیزو های فعال مدار درایو را در خود جای داده اند، بنابراین یک سیگنال سطح منطقی ساده زنگ را فعال می کند. اگرچه استفاده از آن ساده تر است، اما نقطه ضعف زنگ فعال این است که صدای زنگ در فرکانس خاصی ثابت می شود و بلندی صدا کم و بیش ثابت است. زنگ های فعال عمدتا برای سیگنالینگ یا زنگ خطر مفید هستند.

ARDUINO


					/**
  Mini piano for Arduino.
  You can control the colorful buttons with your keyboard:
  After starting the simulation, click anywhere in the diagram to focus it.
  Then press any key between 1 and 8 to play the piano (1 is the lowest note, 8 is the highest).
  By Farhad Nikkhah
  https://www.NikiSite.com
  https://www.nikisite.com/product/nsa-bzf1/
  https://www.nikisite.com/product/nse-pbum/
  https://www.nikisite.com/product/nse-8shl/
*/
//===============================================================================
#include "pitches.h"
#define SPEAKER_PIN 8
const uint8_t buttonPins[] = { 12, 11, 10, 9, 7, 6, 5, 4 };

const int buttonTones[] = {
  NOTE_C4, NOTE_D4, NOTE_E4, NOTE_F4,
  NOTE_G4, NOTE_A4, NOTE_B4, NOTE_C5
};
const int numTones = sizeof(buttonPins) / sizeof(buttonPins[0]);
//===============================================================================
void setup() {
  for (uint8_t i = 0; i < numTones; i++) {
    pinMode(buttonPins[i], INPUT_PULLUP);
  }
  pinMode(SPEAKER_PIN, OUTPUT);
}
//===============================================================================
void loop() {
  int pitch = 0;
  for (uint8_t i = 0; i < numTones; i++) {
    if (digitalRead(buttonPins[i]) == LOW) {
      pitch = buttonTones[i];
    }
  }
  if (pitch) {
    tone(SPEAKER_PIN, pitch);
  } else {
    noTone(SPEAKER_PIN);
  }
}



ایرانی - طراحی ایرانی – تولید ایرانی – حمایت ایرانی

ارسال رایگان

با کف خرید تعیین شده

خرید مطمئن

با اطمینان خرید کنید.

پشتیبانی 24/7

همیشه هستیم.

پرداخت سریع

پرداخت شتابی.

محصول اورجینال

لذت خریدی مطمئن.

سبد خرید
سبد خرید
NSE-PBUM (1)

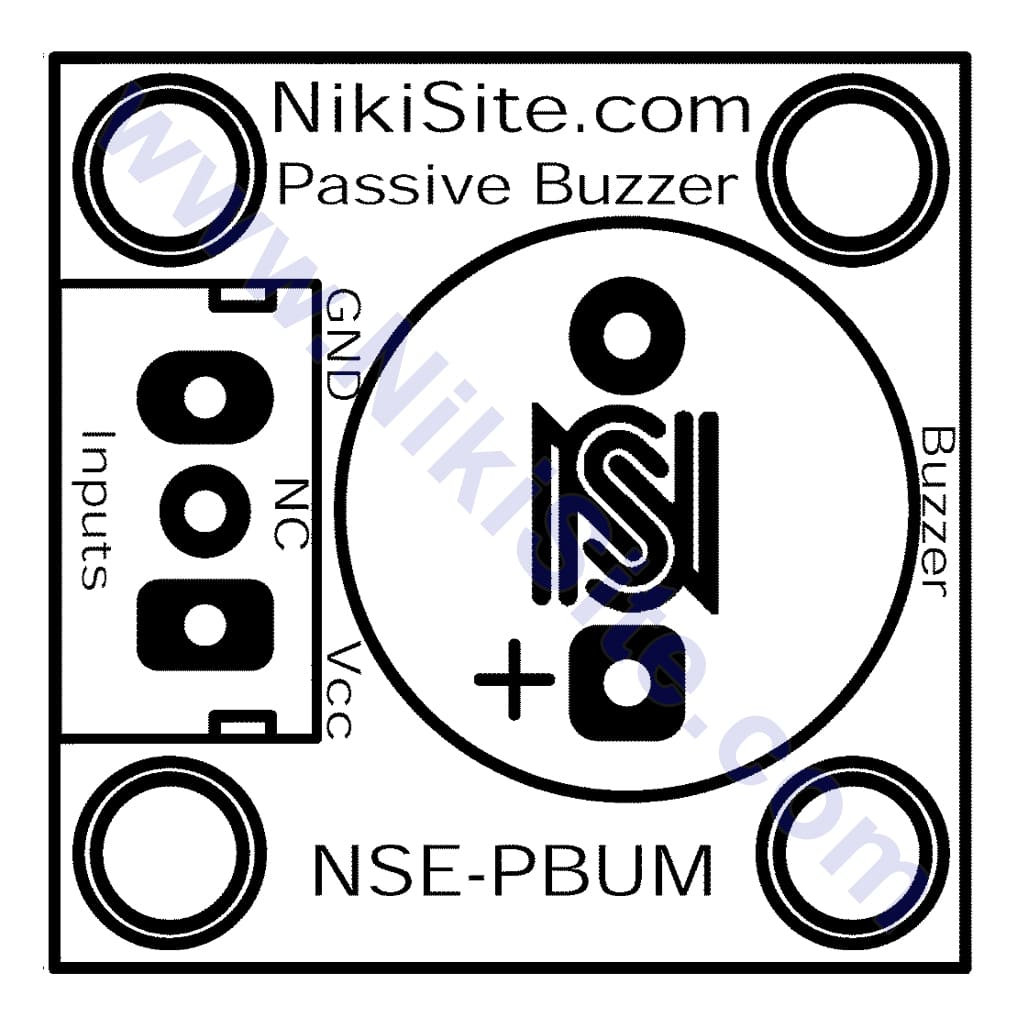

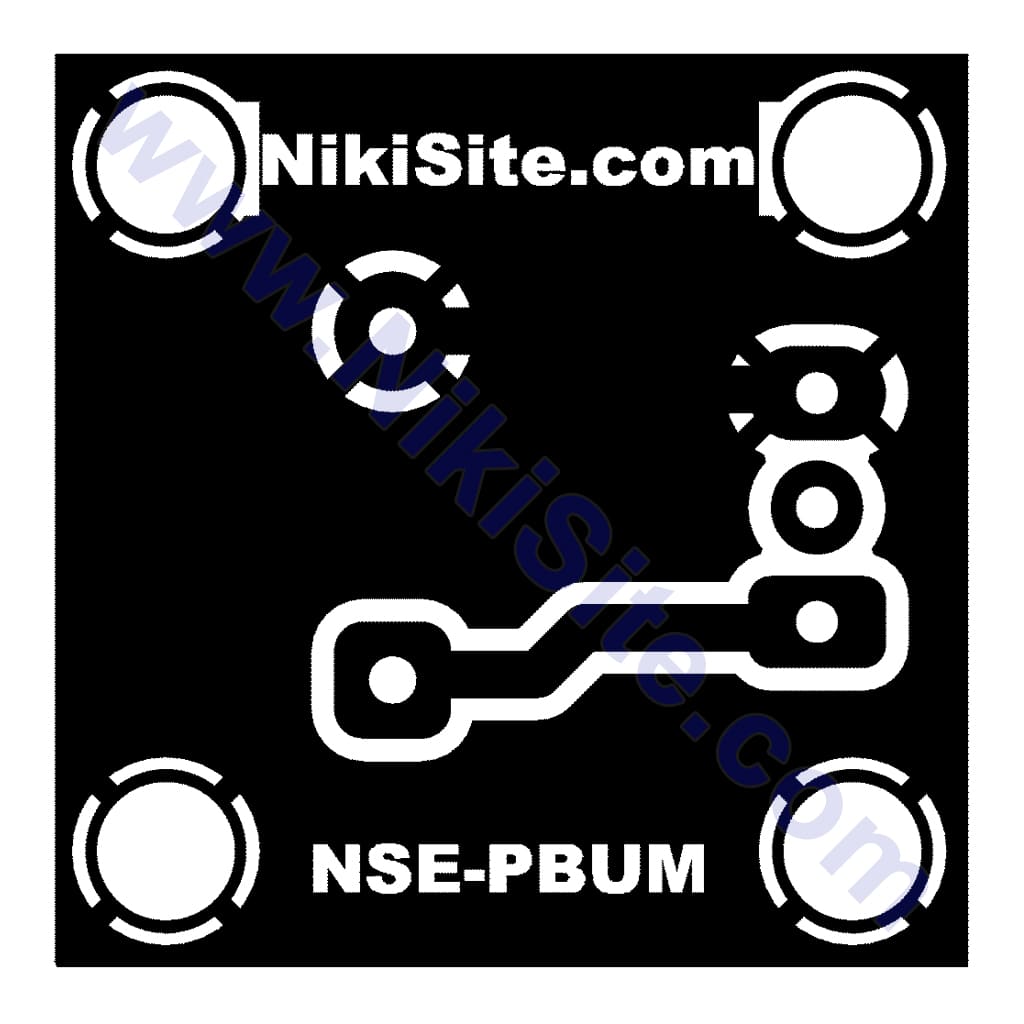

نقشه ماژول بازر منفعل
