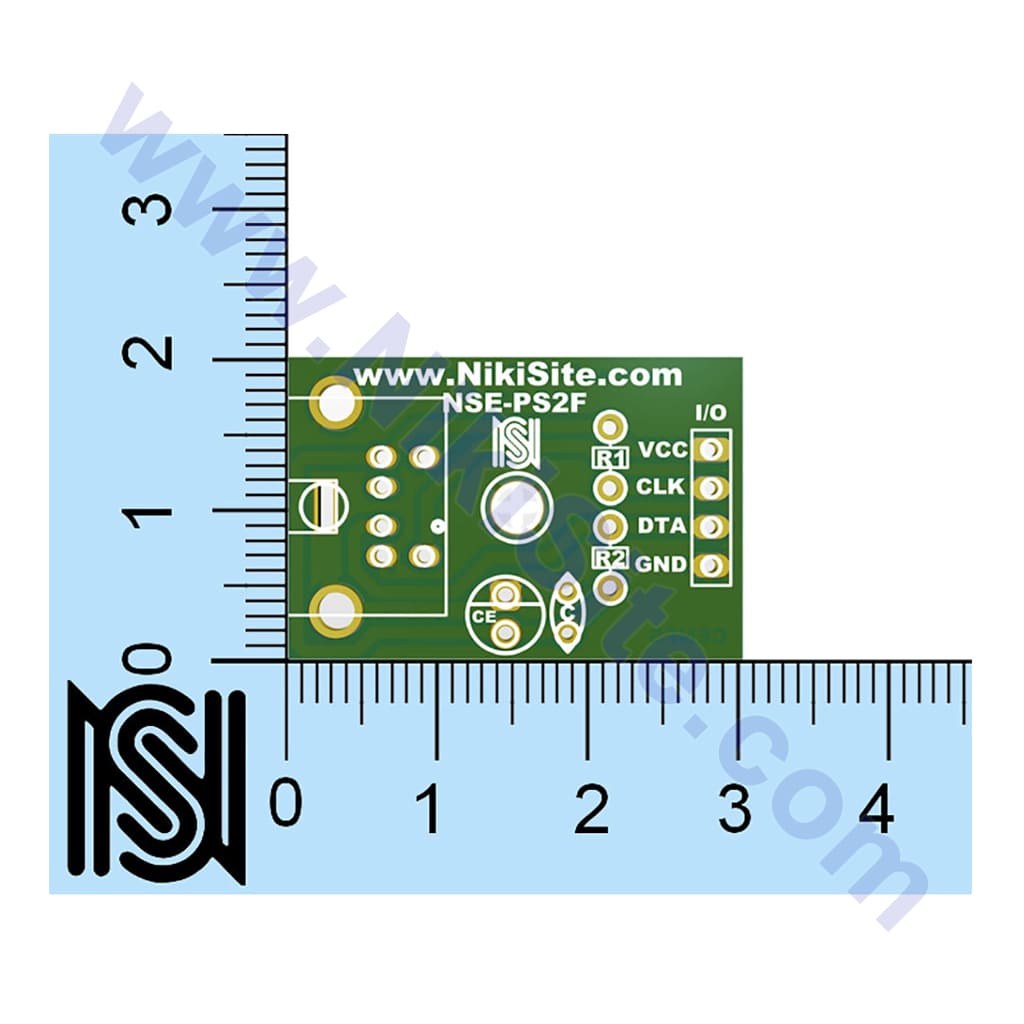

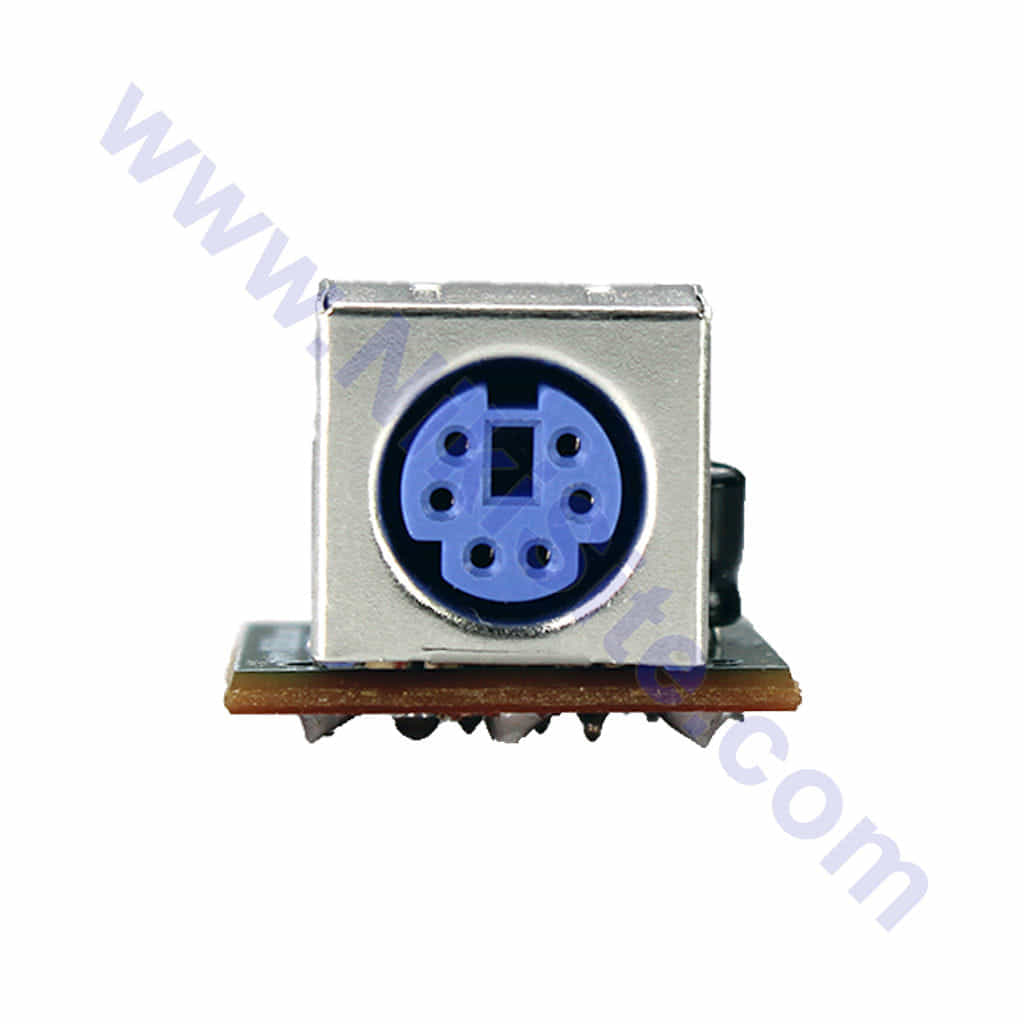

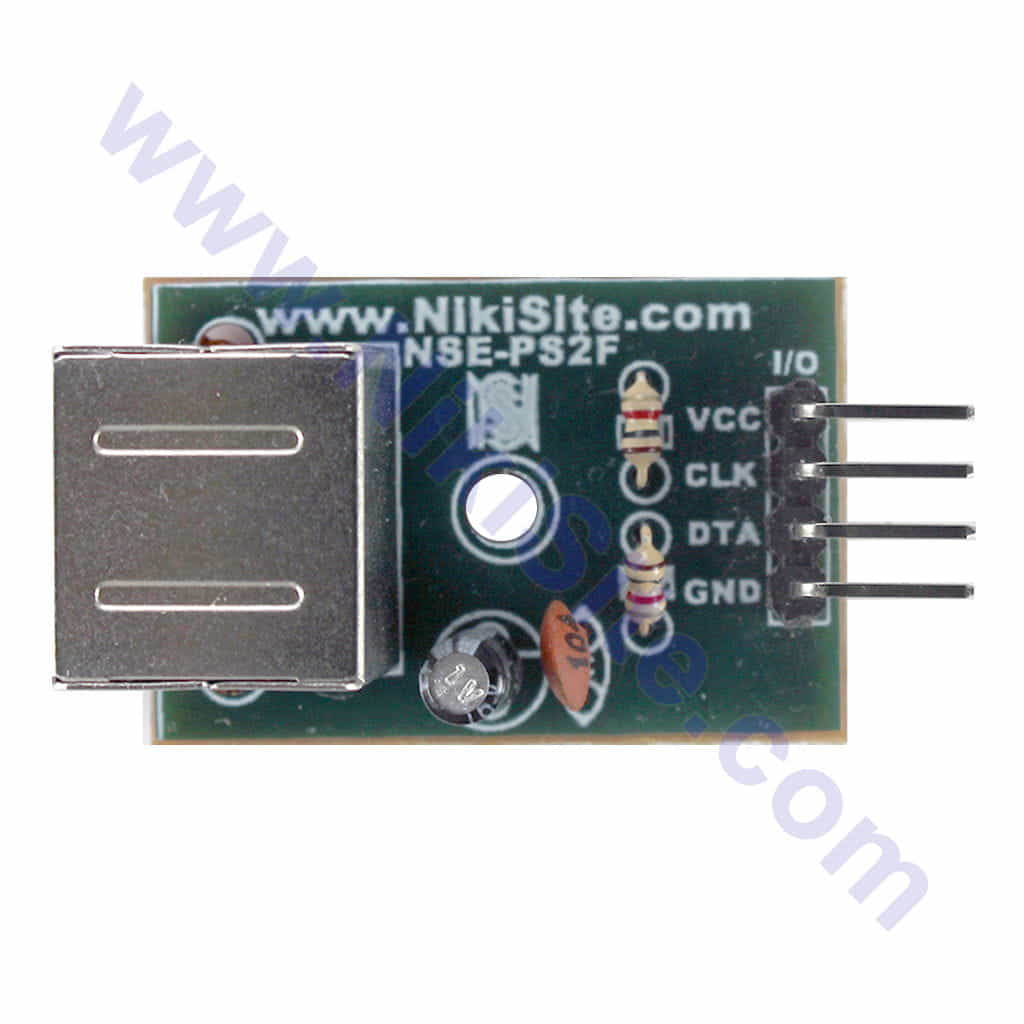

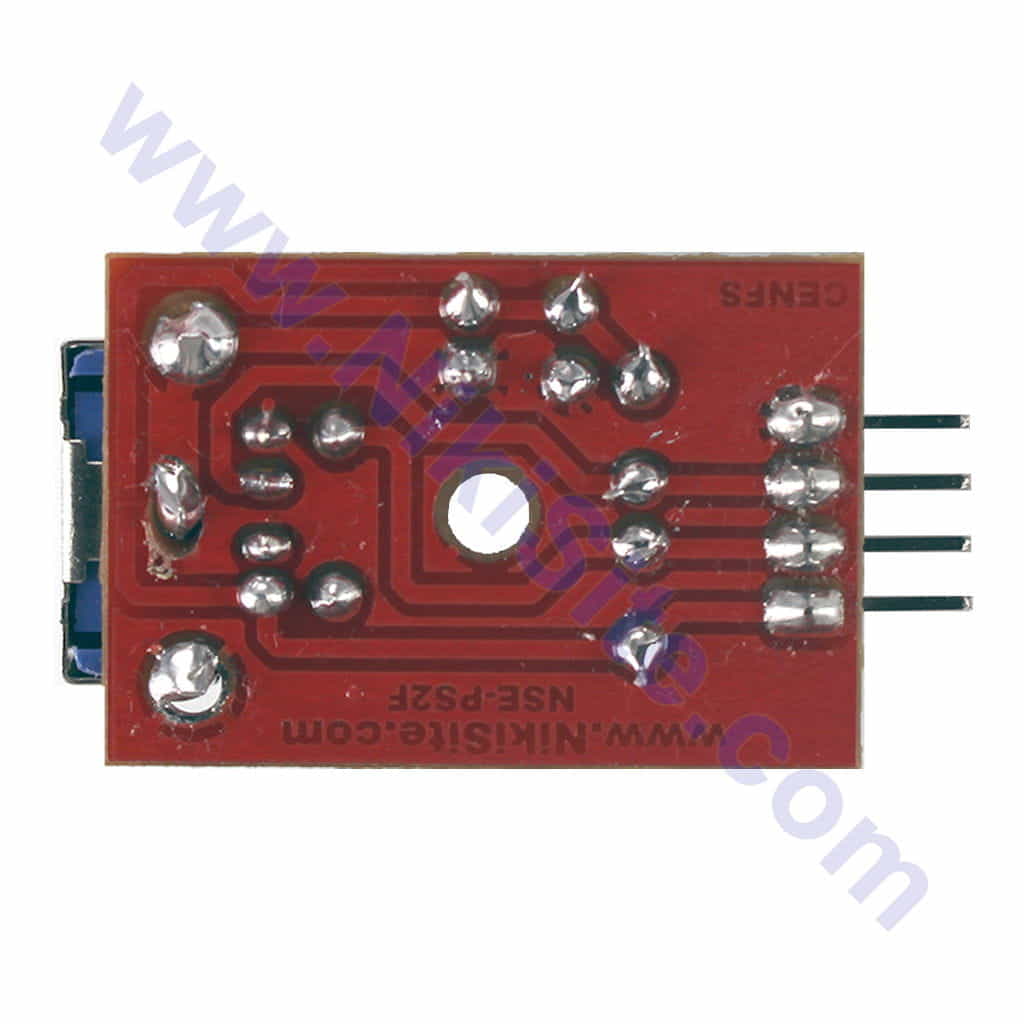

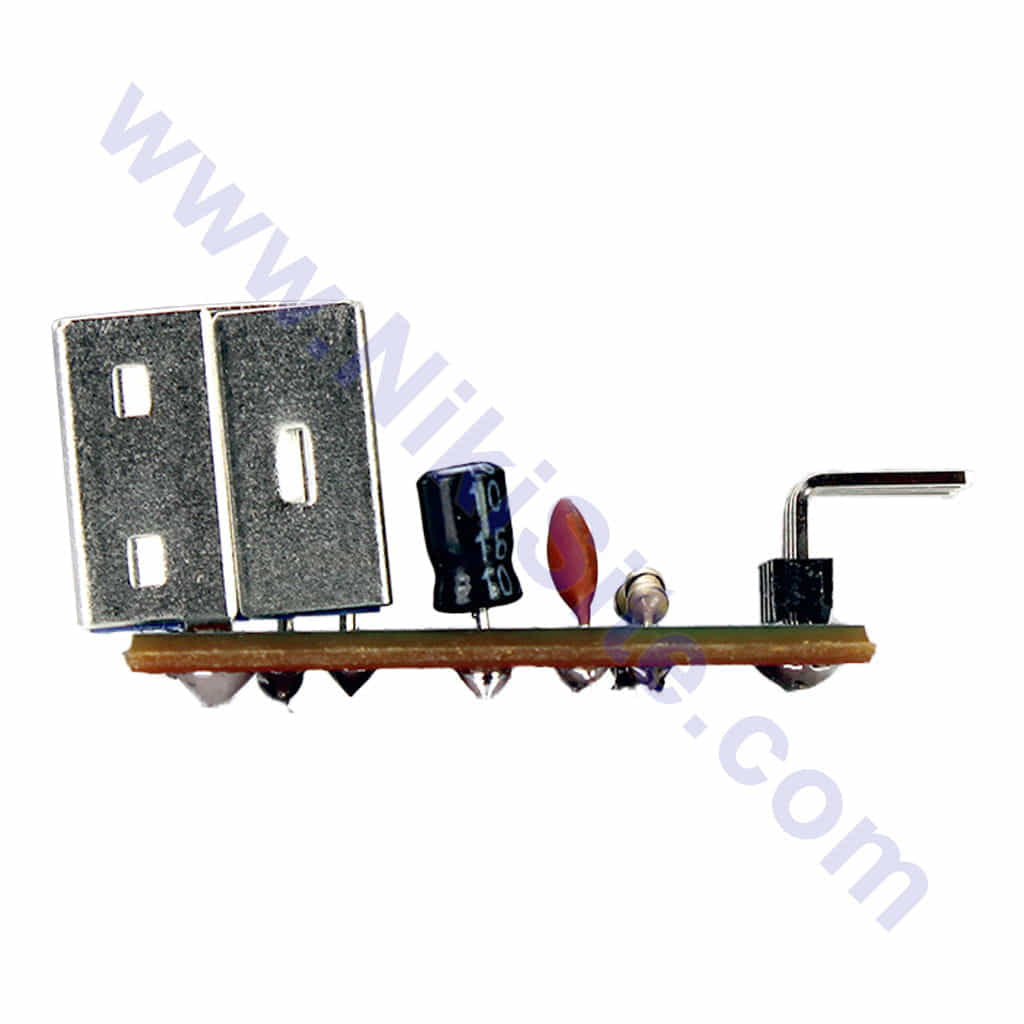

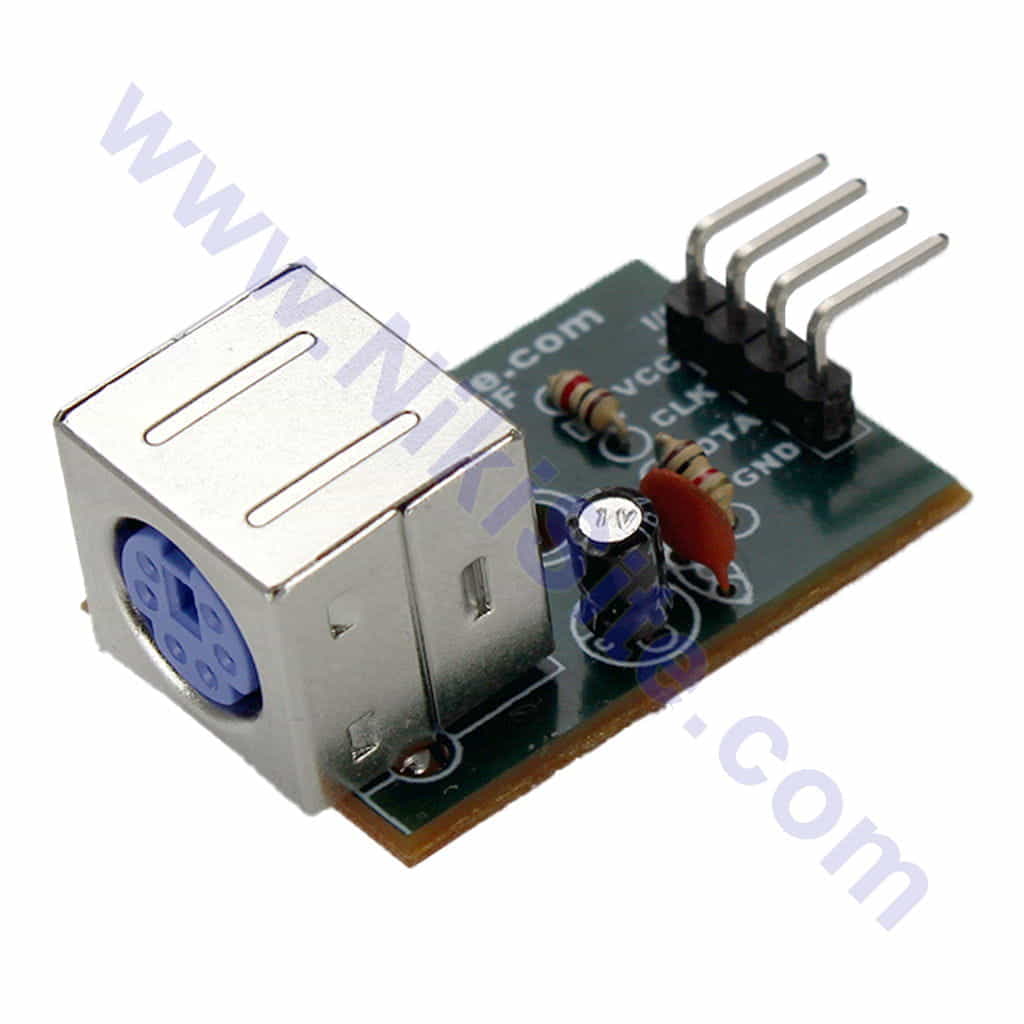

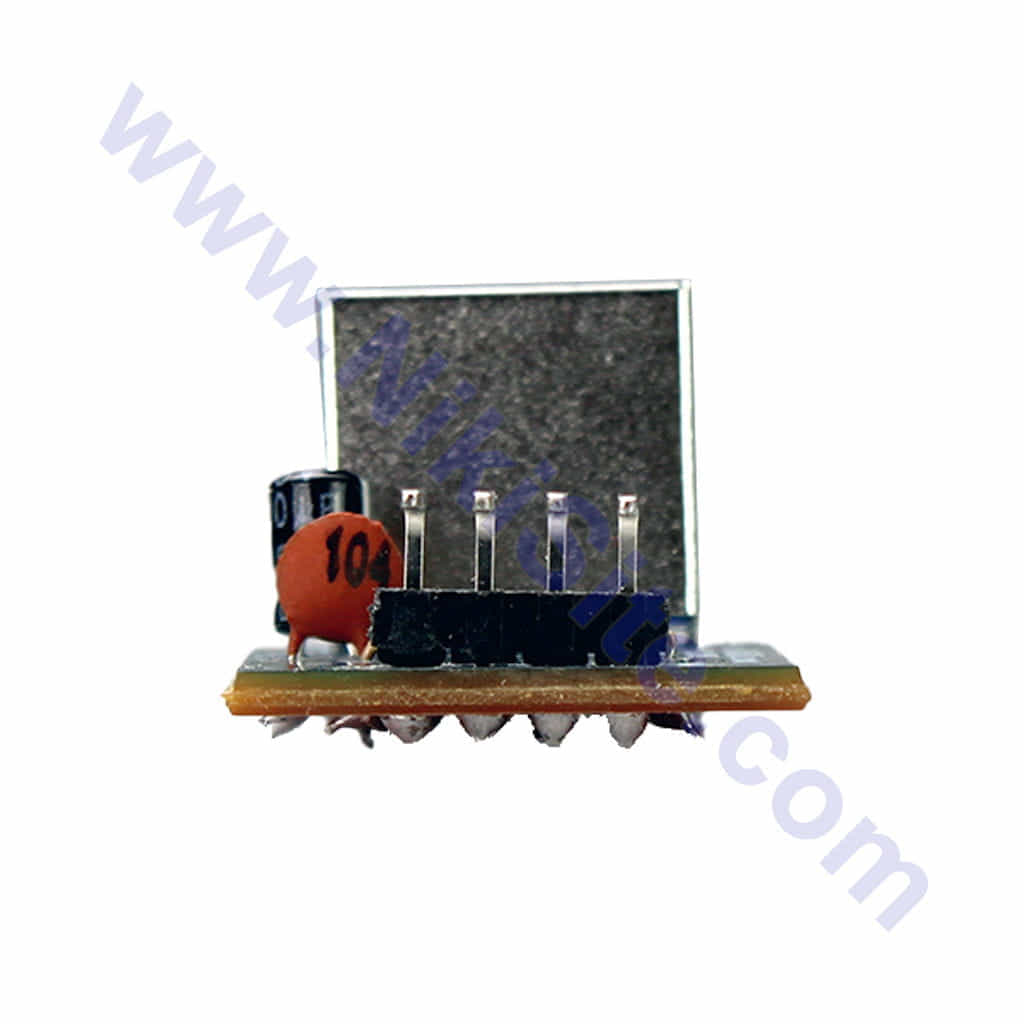

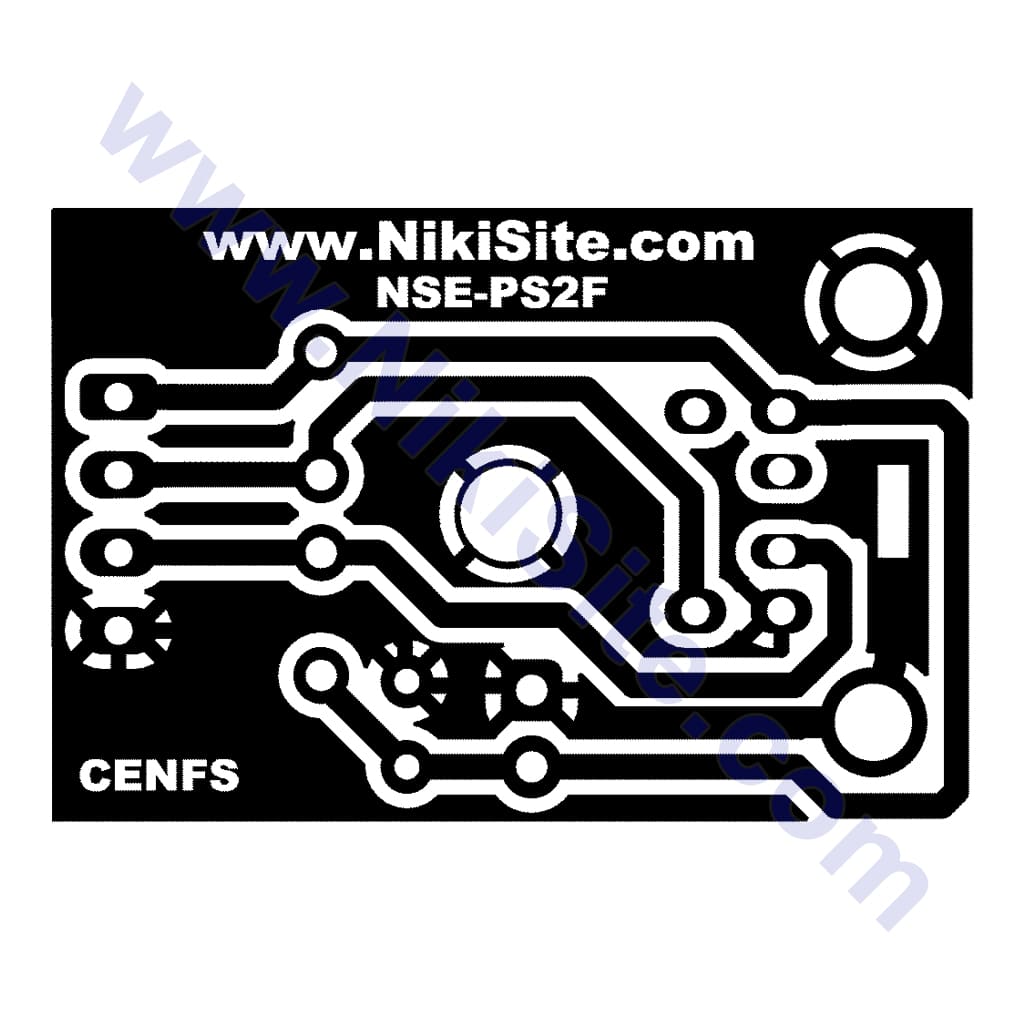

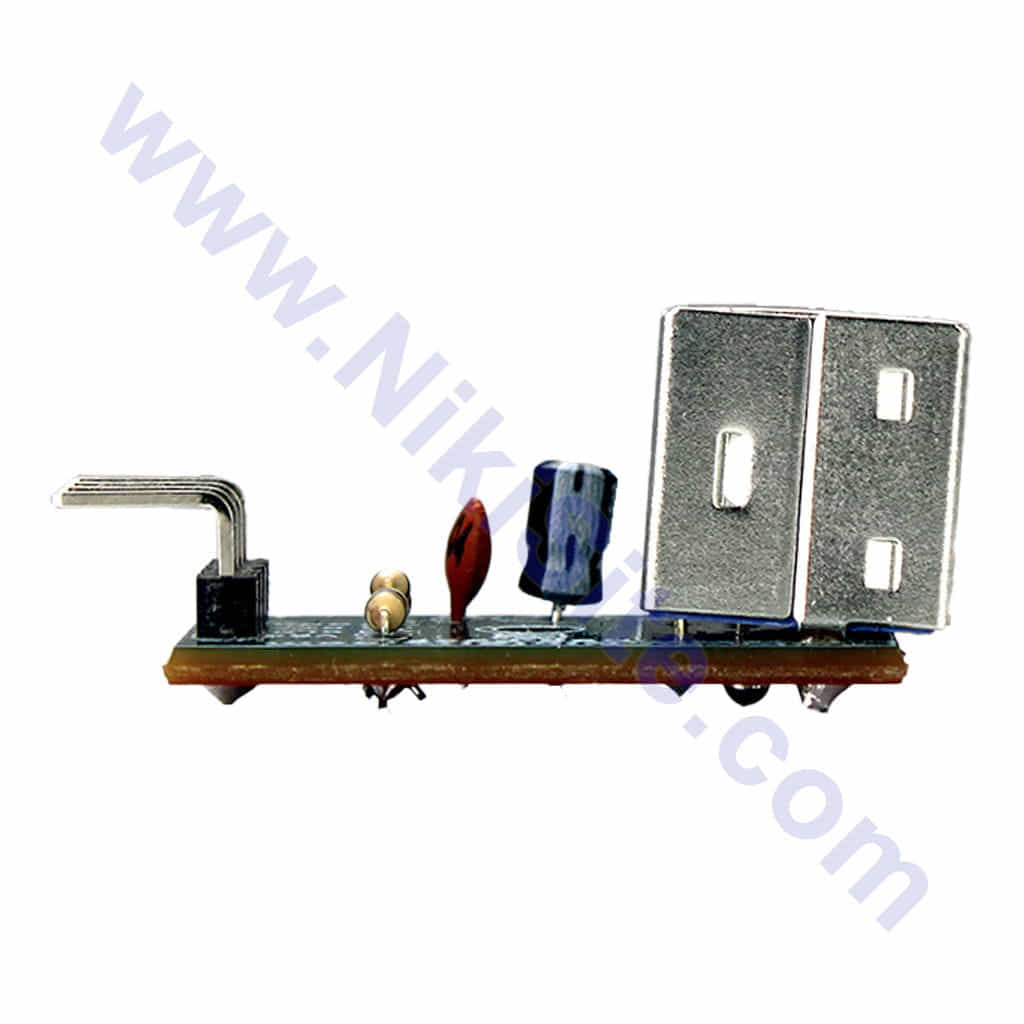

ماژول صفحه کلید و موس PS2 به DIP

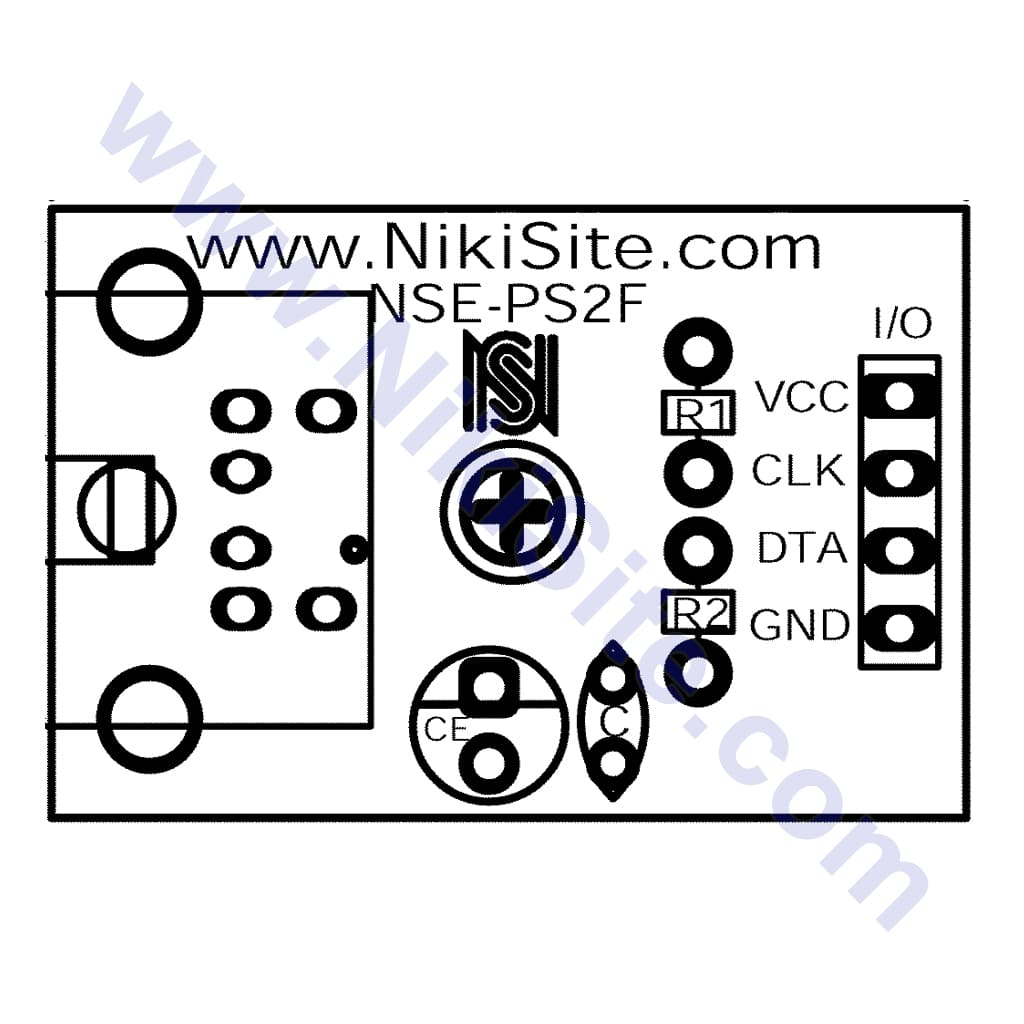

این ماژول مبدل کانکتور PS2  به پین های مناسب برای اتصال به سایر ماژول ها و برد برد می باشد.

درگاه پی‌اس/۲ (به انگلیسی: PS/2) یک کانکتور رابط مینی-دی‌آی‌ان (به انگلیسی: mini-DIN) ۶ پایه است که برای اتصال برخی از صفحه کلیدها و موشواره‌ها به یک رایانه سازگار با پی‌سی استفاده می‌شود. نام آن برگرفته از سری آی بی ام سیستم شخصی/۲ (به انگلیسی: IBM Personal System/2) از رایانه‌های شخصی می‌باشد که در سال ۱۹۸۷ میلادی معرفی شده‌ است. کانکتور موشواره پی‌اس/۲ جایگزینی برای درگاه ۹ پین RS-232 مورد استفاده در «موشواره سریال» قدیمی‌تر می‌باشد در حالی که کانکتور PS/2 keyboard جایگزین کانکتور بزرگتر ۵-پین/۱۸۰° رابط دی‌آی‌ان (DIN) مورد استفاده در طراحی IBM PC/AT می‌باشد. طراحی‌های پی‌اس/۲ روی رابط‌های صفحه کلید و ماوس از نظر الکتریکی مشابه بوده و پروتکل‌های ارتباطی مشابهی را نیز مورد استفاده قرار می‌دهند اما به دلیل استفاده از مجموعه دستورهای متفاوت در هر یک نمی‌توان آن‌ها را بجای هم استفاده نمود.

پروتکل ارتباطی

ارتباط به صورت سریال، همزمان و دو طرفه است. دستگاه متصل شده سیگنال پالس ساعت (Clock) را تولید می‌کند. میزبان کنترل ارتباطات را با استفاده از خطی که سیگنال پالس ساعت روی آن قرار دارد انجام می‌دهد؛ وقتی که میزبان سطح سیگنال روی این خط را پایین نگه دارد (pull the clock low)، ارتباط از سمت دستگاه مهار شده و از سمت میزبان انجام می‌شود.

کد رنگ

کانکتور اولیه پی‌اس/۲ سیاه و در بعضی موارد به رنگ کابل‌های اتصال (سفید) بودند. بعداً در استاندارد PC 97 یک کد رنگ برای این پورت‌ها معرفی گردید. پورت PS/2 با رنگ سبز، مختص اتصال ماوس و پورت PS/2 با رنگ بنفش، مختص اتصال کیبورد می باشد. این کد رنگ در جدول زیر نمایش داده شده‌است:

اتصال گرم

پورت PS/2 برای اتصال خطوط دیجیتال I/O میکروکنترلر در دستگاه خارجی به‌طور مستقیم به خطوط دیجیتال میکروکنترلر بر روی مادربرد طراحی شده‌است. آن‌ها برای اتصال گرم (اتصال در زمانی که سیستم روشن و در حال کار است) طراحی نشده‌اند. معمولاً اتصال گرم امکان آسیب زدن به سخت‌افزارهای جدید را ندارد ولی در مورد سخت‌افزارها و مادربوردهای قدیمی ممکن است منجر به آسیب و خرابی گردد. در عمل بر خلاف موشواره‌ها اغلب صفحه کلیدها امکان تعویض یا اتصال گرم را دارند اما بهتر است از انجام آن خودداری گردد.

دوام

کانکتورهای PS/2 برای اتصال و جدا کردن مکرر طراحی نشده‌اند و این موضوع می‌تواند موجب شکستن یا کج شدن پایه‌های آن گردد. این کانکتورها فقط می‌توانند در یک جهت خاص در جای خود متصل شوند. روی اکثر کانکتورها یک علامت فلش یا یک سطح تخت به عنوان راهنما تعبیه شده که در هنگام اتصال معمولاً بایستی به سمت راست یا بالای محل اتصال روی مادربورد تنظیم شوند.
