مدار محافظ اتصال کوتاه و کنترل جریان

Short Circuit Protection

فیوز الکترونیکی

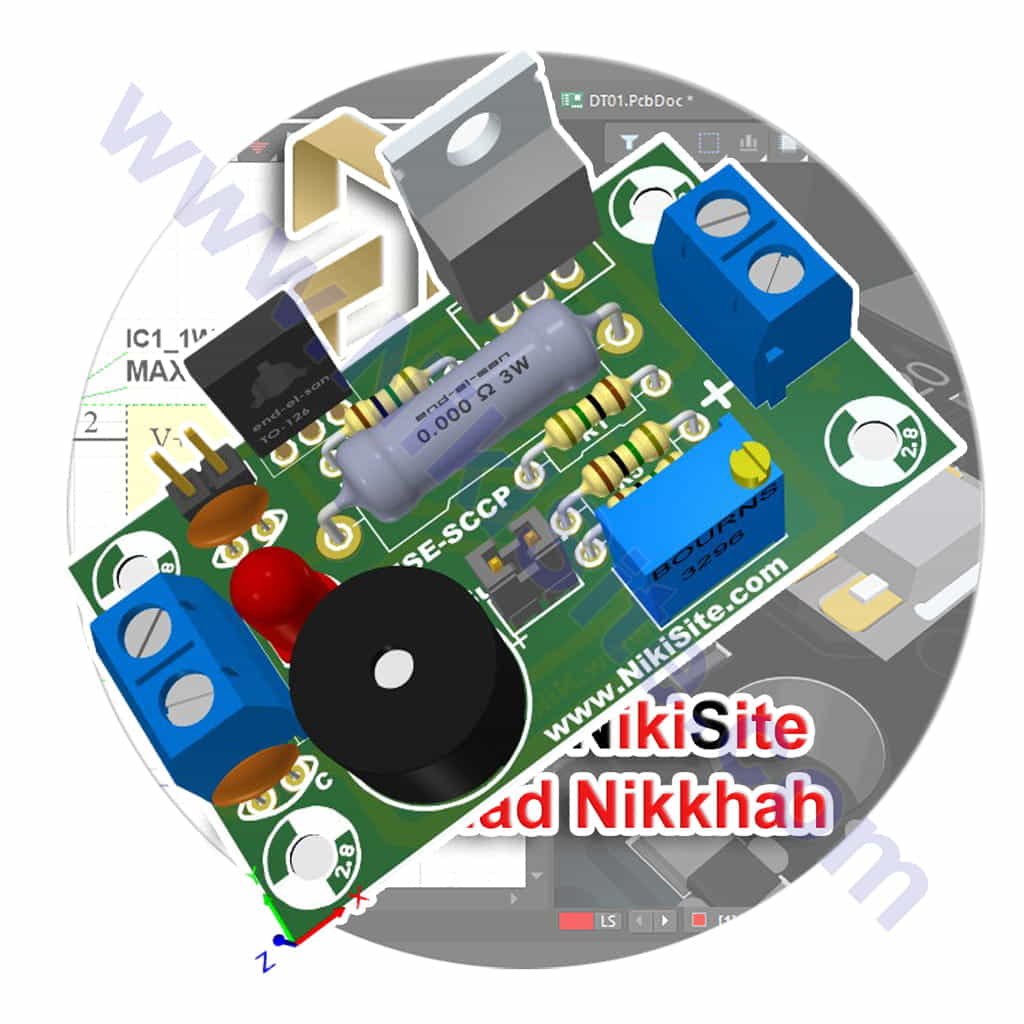

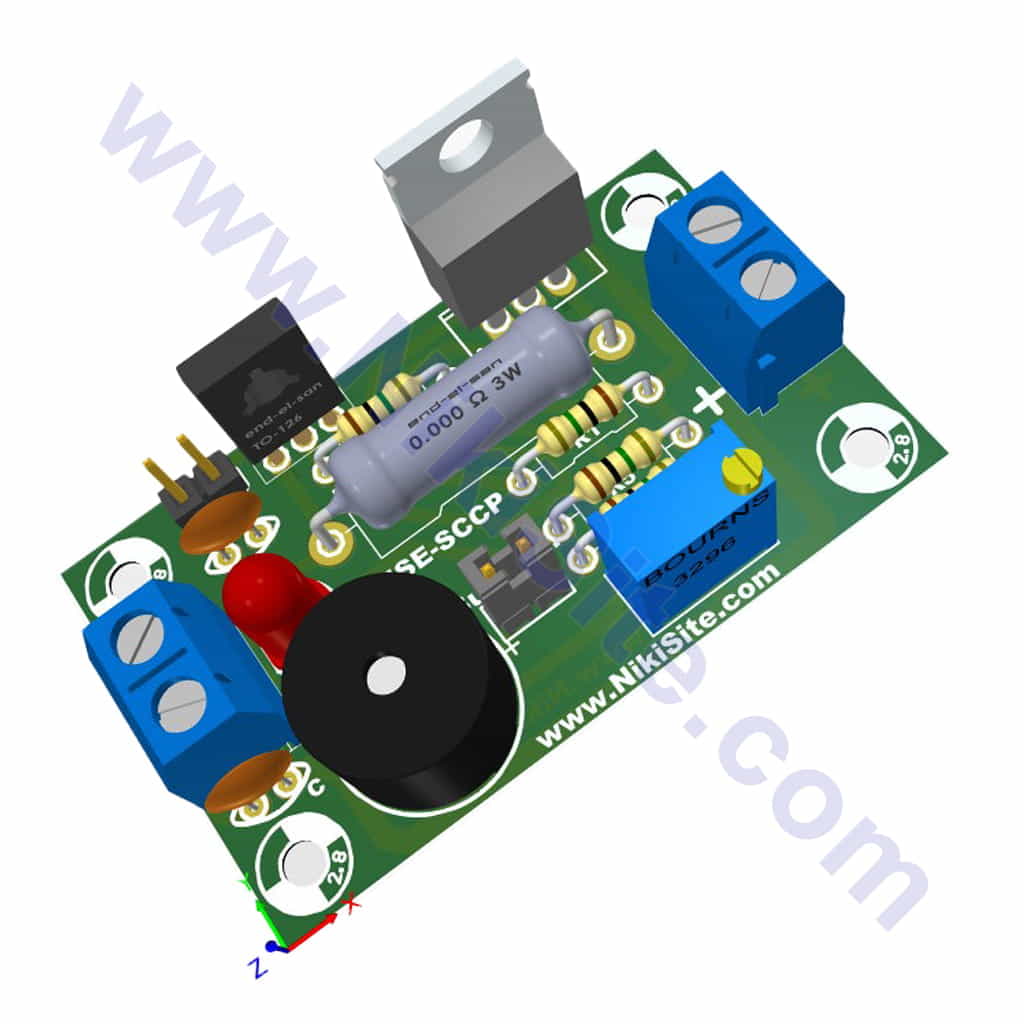

ماژول محافظ اتصال کوتاه پیشرفته با قابلیت کنترل جریان قابل تنظیم، نمایشگر LED دیجیتال و بازر هشدار. این ماژول برای محافظت از مدارهای الکترونیکی در برابر اتصال کوتاه، اضافه بار و جریان‌های غیرعادی طراحی شده است.

⚡ ویژگی‌های اصلی

🔹 کنترل جریان 0-5A قابل تنظیم با پتانسیومتر دقیق
🔹 واکنش سریع 100µs در برابر اتصال کوتاه
🔹 نمایشگر LED  – نمایش اتصال
🔹 بازر هشدار چند حالته – هشدارهای صوتی مختلف
🔹 خروجی قابل کنترل – قطع خودکار بار
🔹 حفاظت چند لایه – اتصال کوتاه، اضافه بار، ولتاژ معکوس

📊 مشخصات فنی دقیق

مشخصات الکتریکی:

• ولتاژ ورودی: 5V تا 30V DC

• ولتاژ خروجی: 0V تا Vin (با افت 0.1V در 3A)

• جریان پیوسته: 0 تا 5A (قابل تنظیم)

• جریان پیک: 6A (کمتر از 1 ثانیه)

• مصرف خود ماژول: 15mA در حالت عادی

حفاظت‌ها:

• اتصال کوتاه: قطع در کمتر از 100µs

• اضافه بار: قطع در 110% جریان تنظیم شده

• دمای بالا: قطع در 85°C

• جرقه: TVS دیود 600W

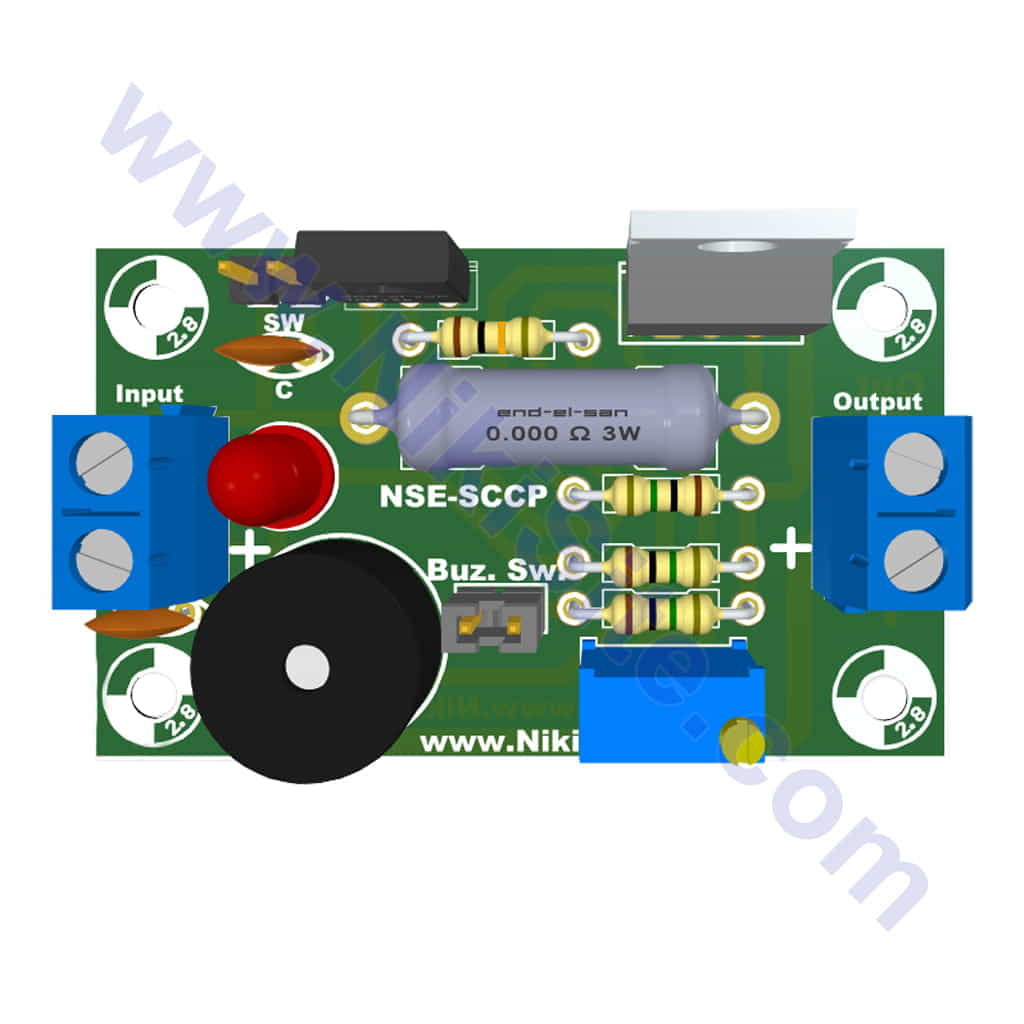

🎛️ پنل جلویی و کنترل‌ها

بازر هشدار:

• LED نمایشگر اتصال کوتاه
• جامپر فعال سازی بازر
• بوق ممتد: اتصال کوتاه

🎯 کاربردهای عملی

1. محافظت منبع تغذیه آزمایشگاهی:

• محافظت در برابر اتصال کوتاه

• محدود کردن جریان خروجی

• نمایش پارامترهای لحظه‌ای

2. سیستم شارژر باتری هوشمند:

• جلوگیری از شارژ بیش از حد

• محافظت در برابر اتصال کوتاه

• نمایش جریان شارژ/دشارژ

• قطع خودکار در صورت خطا

3. کنترل موتورهای DC صنعتی:

• محافظت در برابر قفل شدن روتور

• محدود کردن جریان راه‌اندازی

• هشدار سایش براش‌ها

4. سیستم‌های روشنایی LED:

• محافظت در برابر اتصال کوتاه LED

• محدود کردن جریان دقیق

• تشخیص خرابی رشته‌های LED

5. پروژه‌های دانشجویی و تحقیقاتی:

• آزمایش‌های الکترونیک قدرت

• تست منابع تغذیه

• پروژه‌های بهینه‌سازی مصرف

⚠️ نکات ایمنی و عیب‌یابی

مشکلات رایج و راه‌حل:

نکات ایمنی:

1. هرگز ماژول را در جریان بالاتر از 5A استفاده نکنید

2. برای بارهای القایی از دیود Freewheeling استفاده کنید

3. در محیط‌های صنعتی از کاور محافظ استفاده کنید

4. هیت‌سینک را برای جریان‌های بالای 3A نصب کنید

5. قبل از تنظیمات، بار را قطع کنید

📊 مقایسه با روش‌های دیگر

🛠️ پروژه‌های پیشنهادی

پروژه 1: منبع تغذیه آزمایشگاهی هوشمند

// این ماژول + منبع تغذیه + نمایشگر تاچ

پروژه 2: سیستم مانیتورینگ انرژی خانه

// چند ماژول + Raspberry Pi + نرم‌افزار تحت وب

پروژه 3: شارژر باتری لیتیوم حرفه‌ای

// این ماژول + کنترلر شارژ + نمایشگر OLED

پروژه 4: تستر مصرف قطعات الکترونیکی

// این ماژول + آردوینو + نرم‌افزار کامپیوتری

⭐ مزایای رقابتی

نسبت به فیوزهای معمولی:

• قابل تنظیم بدون نیاز به تعویض فیوز

• قابل ریست خودکار یا دستی

• نمایش اطلاعات لحظه‌ای

• واکنش سریع‌تر در اتصال کوتاه

نسبت به مدارهای ساده:

• حفاظت چند لایه (اتصال کوتاه، اضافه بار، ولتاژ)

• نمایشگر دیجیتال دقیق

• هشدارهای صوتی

ویژگی‌های منحصر به فرد:

• کالیبراسیون خودکار

• خروجی‌ کنترلی

• سازگاری

💡 نکات حرفه‌ای

برای دقت بیشتر:

1. از منبع تغذیه رگوله شده استفاده کنید

2. کالیبراسیون را هر 6 ماه انجام دهید

3. سیم‌های سنسور جریان را کوتاه نگه دارید

4. از نویزگیر روی خط تغذیه استفاده کنید

برای محیط‌های صنعتی:

• از مدل با کاور فلزی استفاده کنید

• سیم‌ها را داخل داکت قرار دهید

• ترمینال پیچی را محکم ببندید

• گرمابین (Heat Sink) مناسب نصب کنید

🔧 مناسب برای:

• مهندسین الکترونیک

• آزمایشگاه‌های آموزشی

• تعمیرگاه‌های الکترونیکی

• تولیدکنندگان دستگاه‌های صنعتی

• توسعه‌دهندگان سیستم‌های قدرت

⚡ نکته مهم: برای بارهای با جریان راه‌اندازی بالا (مثل موتورها)، حد جریان را 30% بالاتر از جریان نامی تنظیم کنید.
