ماژول درایور موتور پلهای A4988

کنترل دقیق استپر موتور تا ۲ آمپر

ماژول A4988: راه‌حل حرفه‌ای و مقرون‌به‌صرفه کنترل موتورهای پلهای

ماژول درایور موتور A4988 یک راه‌حل یکپارچه و بهینه برای کنترل موتورهای پلهای (استپر موتور) دو فاز در پروژه‌های رباتیک، اتوماسیون و ساخت است. این ماژول با ترکیب عملکرد قدرتمند، سادگی در استفاده و قیمت مناسب، به انتخابی محبوب در بین سازندگان، مهندسین و علاقه‌مندان تبدیل شده است.



ویژگی‌ها و قابلیت‌های برتر A4988

  • کنترل میکرواستپ پیشرفته: پشتیبانی از ۵ حالت مختلف (Full, Half, 1/4, 1/8 و 1/16 میکرواستپ) برای حرکت فوق‌العاده نرم، دقیق و بی‌صدا.

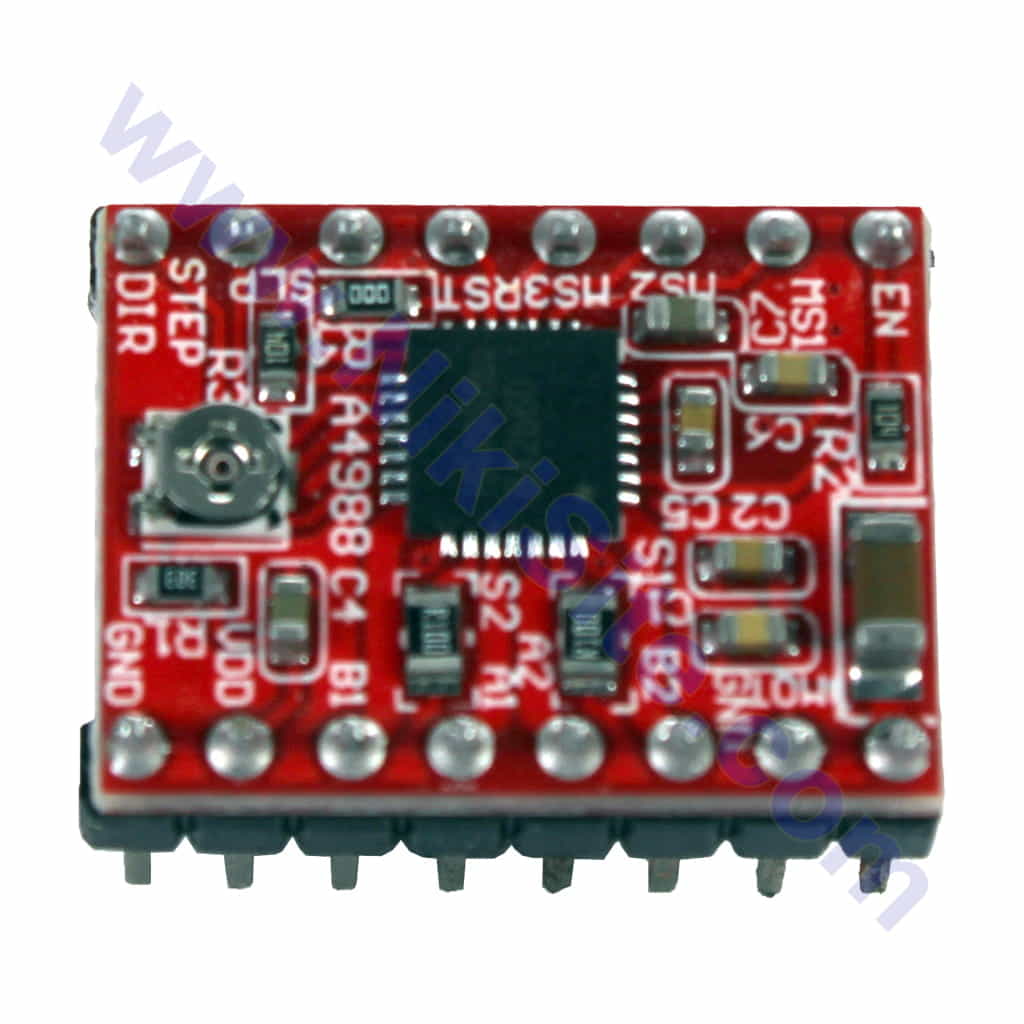

  • جریان خروجی قابل تنظیم: امکان تنظیم دقیق جریان خروجی (تا حداکثر ۲ آمپر به ازای هر فاز) از طریق پتانسیومتر روی برد، برای تطبیق با انواع موتورهای پلهای.

  • سازگاری بالا: کار با ولتاژ موتور از ۸ تا ۳۵ ولت DC و ولتاژ منطق ۳.۳ تا ۵ ولت (سازگار با آردوینو، رزبری پای و دیگر میکروکنترلرها).

  • حفاظت‌های داخلی: مجهز به محافظ حرارتی (Thermal Shutdown) و قطع‌کننده در برابر اتصال کوتاه برای افزایش طول عمر و اطمینان‌پذیری.

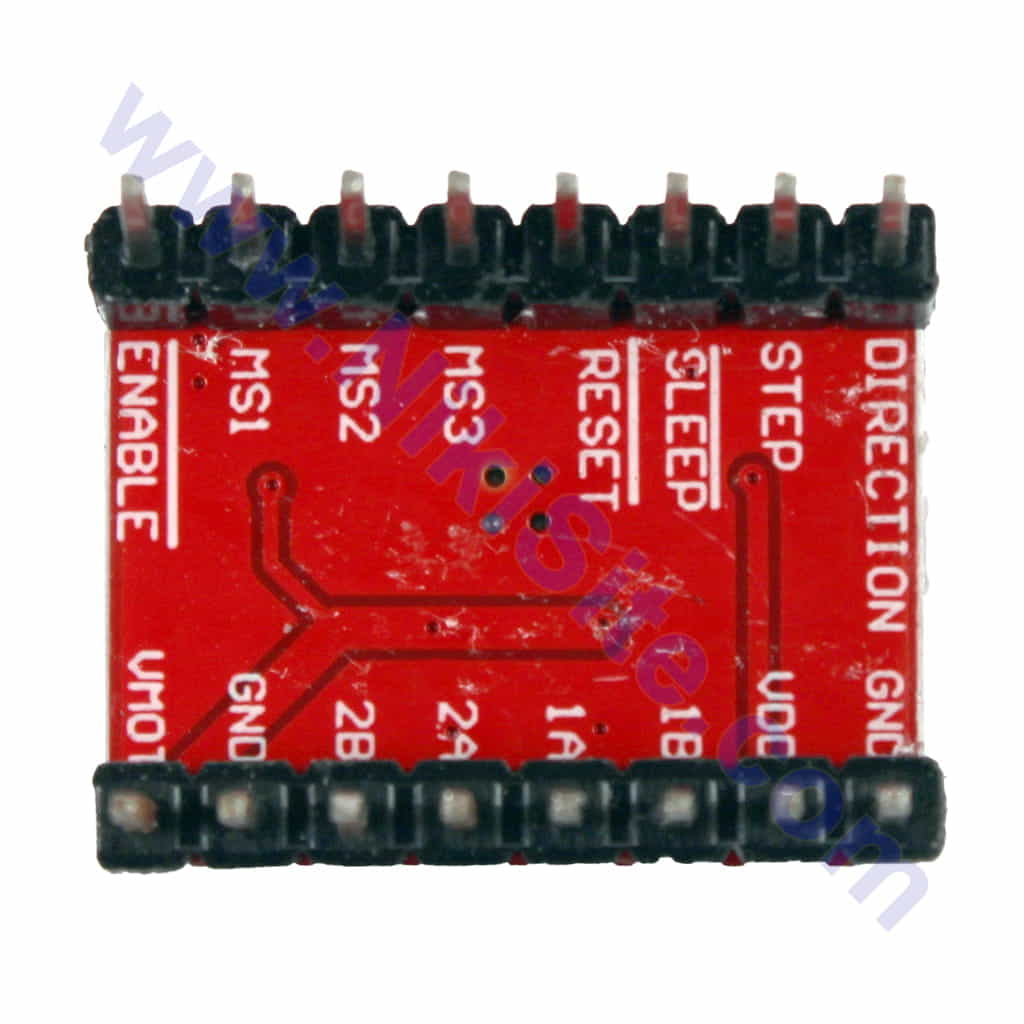

  • راه‌اندازی آسان: کنترل موتور تنها با دو سیگنال ساده STEP (پالس) و DIR (جهت).



مشخصات فنی کامل

مشخصه مقدار/قابلیت
تراشه اصلی A4988
ولتاژ تغذیه موتور (VMOT) 8 تا 35 ولت DC
حداکثر جریان فاز 2 آمپر (با هیت‌سینک مناسب)
ولتاژ منطق (VDD) 3.3 تا 5.5 ولت
حالت‌های درایو Full, Half, Quarter, Eighth, Sixteenth Step
راندمان DMOS با امپدانس پایین
حالت خواب (Sleep Mode) دارد (کاهش مصرف انرژی)
ابعاد تقریبی ماژول 20 × 15 میلی‌متر

کاربردهای اصلی ماژول درایور A4988

  • صنعت چاپ سه‌بعدی: کنترل موتورهای محور X، Y، Z و اکسترودر در پرینترهای سه‌بعدی.

  • ماشین‌سازی و برش: درایور موتور در دستگاه‌های CNC کوچک، پلاترها و لیزر انگریوورها.

  • رباتیک و مکاترونیک: کنترل حرکت در بازوهای رباتیک، پایه‌های متحرک و سیستم‌های تعقیب خط.

  • اتوماسیون و کنترل: استفاده در سیستم‌های موقعیت‌یاب، درهای اتوماتیک و دوزینگ پمپ‌ها.

  • پروژه‌های آموزشی و آزمایشگاهی: ابزاری ایده‌آل برای یادگیری الکترونیک و کنترل موتور.



چرا ماژول A4988 را از ما بخرید؟

  1. کیفیت تضمین‌شده: ماژول‌های اصلی با تست سلامت و عملکرد کامل قبل از ارسال.

  2. پشتیبانی فنی رایگان: راهنمایی تخصصی برای راه‌اندازی و رفع مشکلات احتمالی.

  3. تحویل سریع: ارسال سریع به سراسر کشور با بسته‌بندی مناسب و مطمئن.

  4. منابع یادگیری: دسترسی به شماتیک اتصال، کتابخانه و کدهای نمونه آماده آردوینو پس از خرید.



سوالات متداول (FAQ)

✅ آیا این ماژول برای موتور NEMA 17 مناسب است؟
بله، برای اغلب موتورهای پلهای NEMA 17 با جریان کاری زیر ۲ آمپر (مانند موتورهای رایج 1.2A تا 1.7A) گزینه‌ای ایده‌آل است.

✅ آیا هیت‌سینک دارد؟

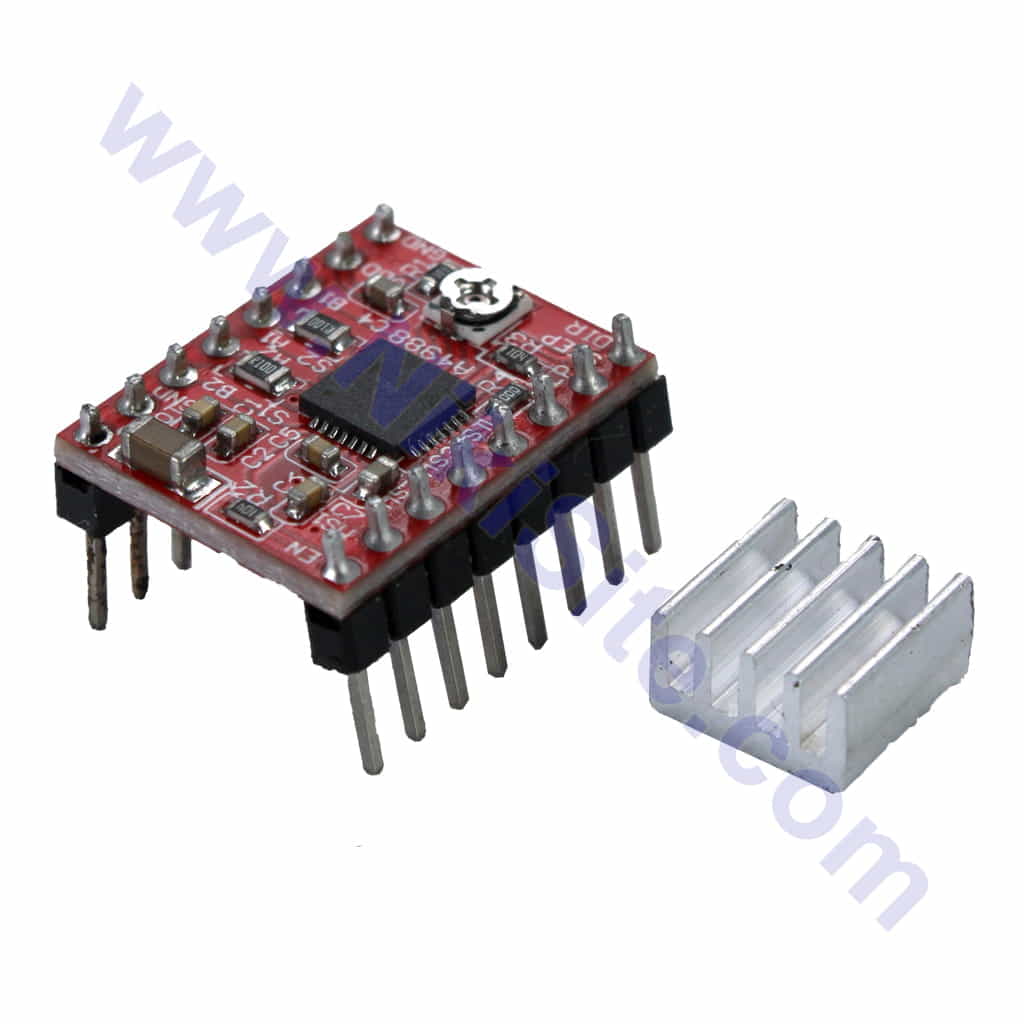

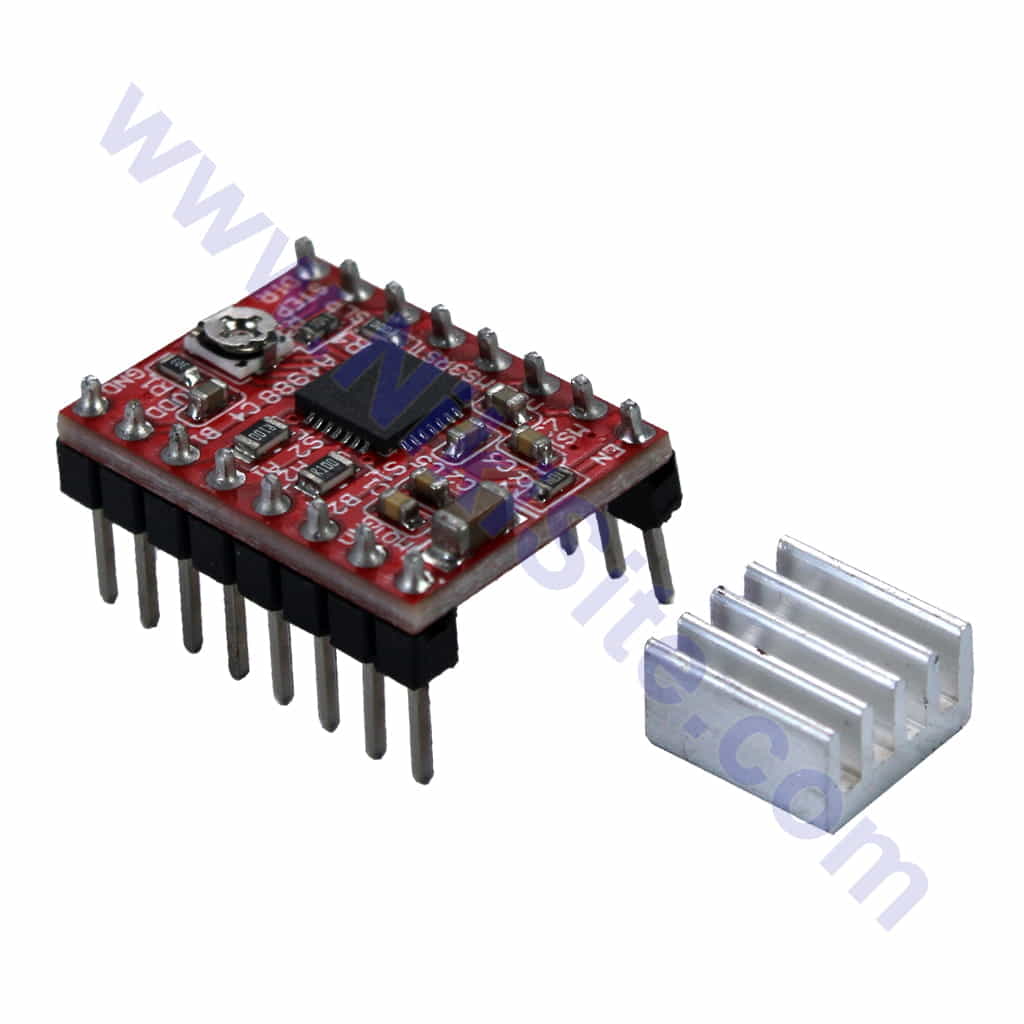

بله، یک هیت‌سینک آلومینیومی مرغوب برای نصب روی تراشه A4988 در بسته‌بندی موجود است. برای جریان‌های بالا یا کار مداوم، نصب آن ضروری است.

✅ برای راه‌اندازی نیاز به مدار اضافه دارم؟
خیر. اما برای عملکرد پایدار، اتصال خازن الکترولیتی ظرفیت بالا (حداقل ۴۷ میکروفاراد) نزدیک پایه‌های تغذیه موتور روی برد توصیه اکید می‌شود.

✅ تفاوت A4988 با درایورهایی مثل DRV8825 چیست؟
A4988 برای جریان‌های متوسط (تا ۲A)، قیمت کمتر و راه‌اندازی ساده‌تر مناسب است. DRV8825 قابلیت جریان بالاتر (تا ۲.۵A) و تقسیم‌بندی تا ۱/۳۲ میکرواستپ را دارد اما ممکن است نویز بیشتری ایجاد کند.
