شیلد توسعه ورودی/خروجی آردوینو نانو

(Arduino Nano I/O Expansion Shield)

گسترش پین‌ها و قابلیت‌ها برای پروژه‌های پیچیده

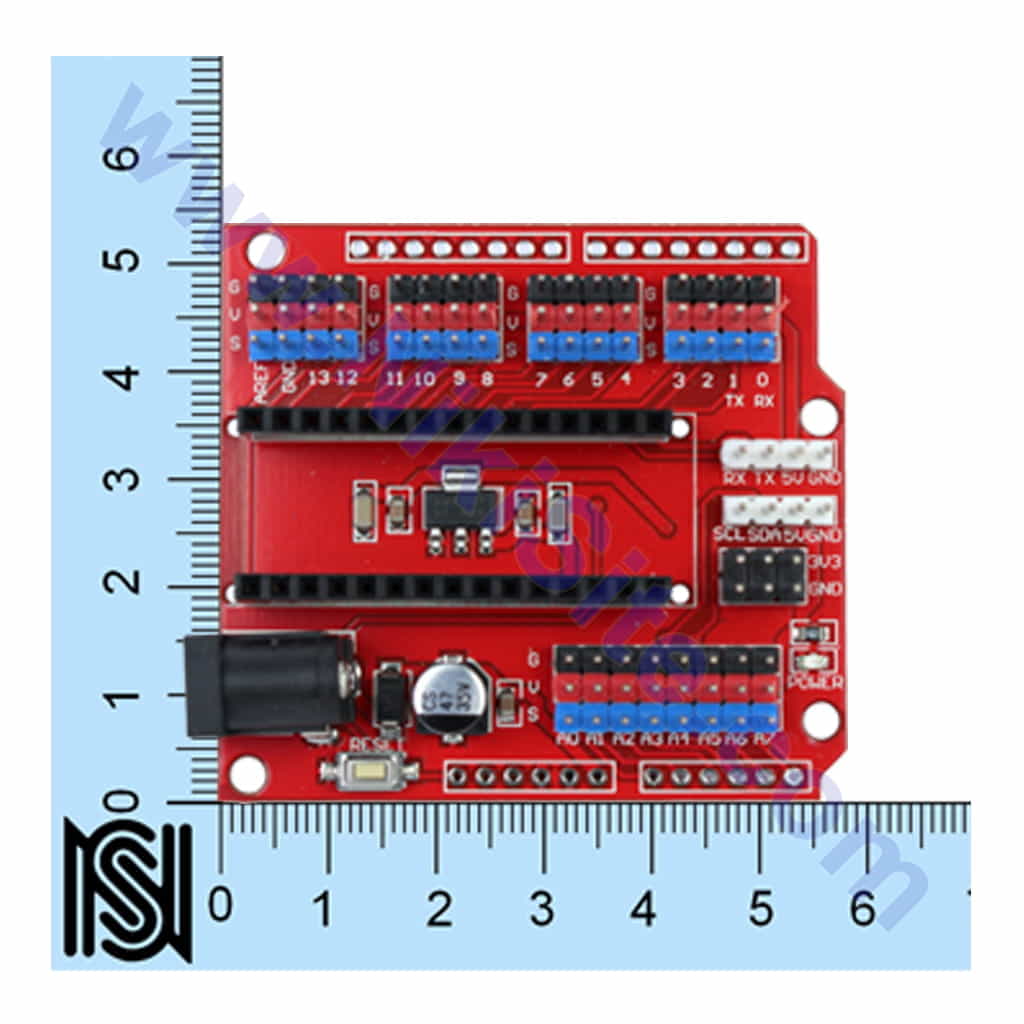

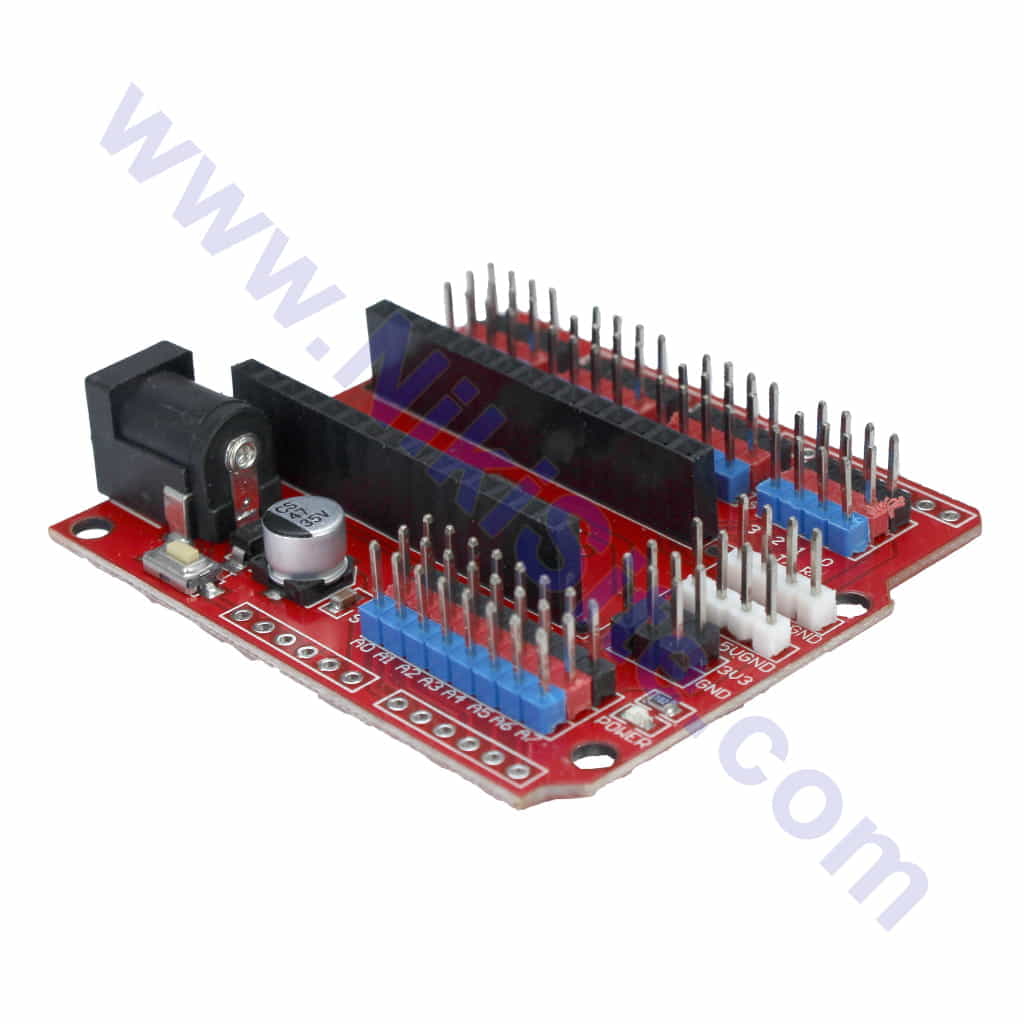

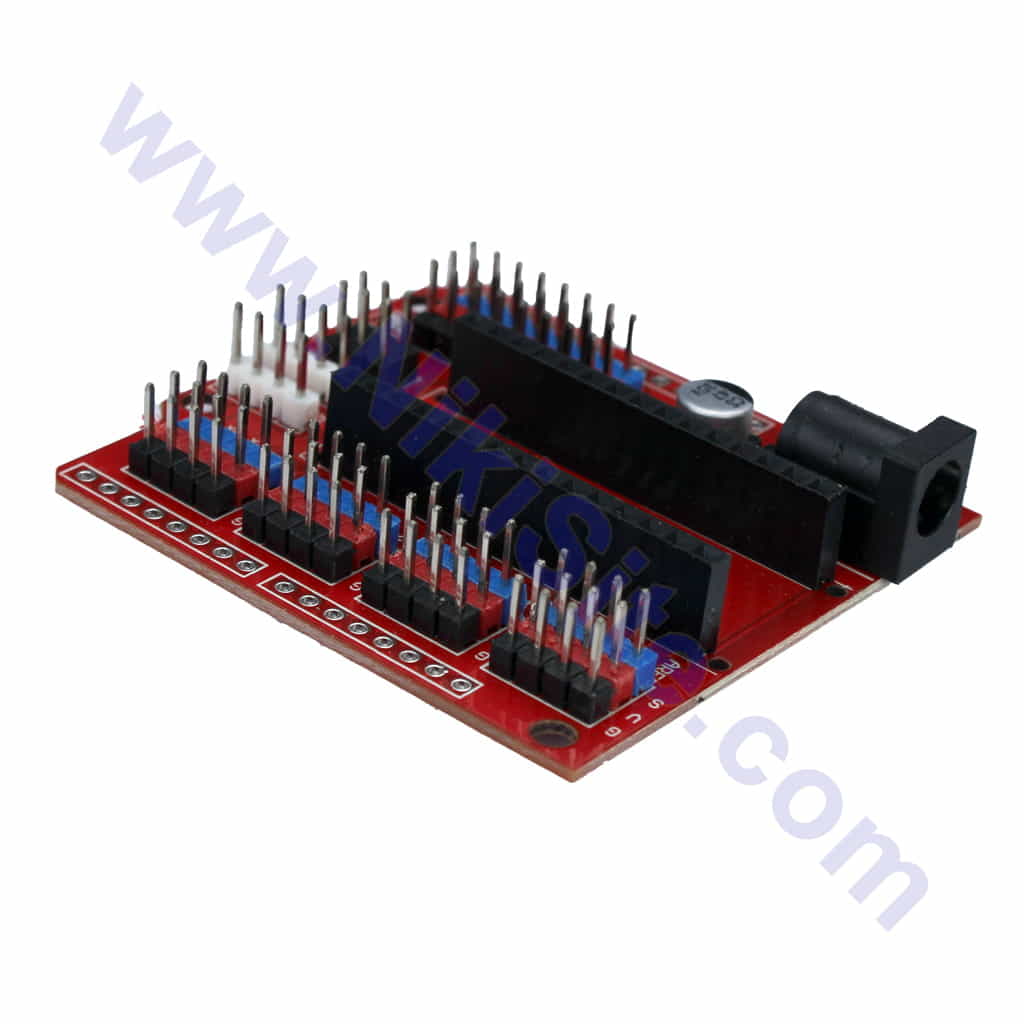

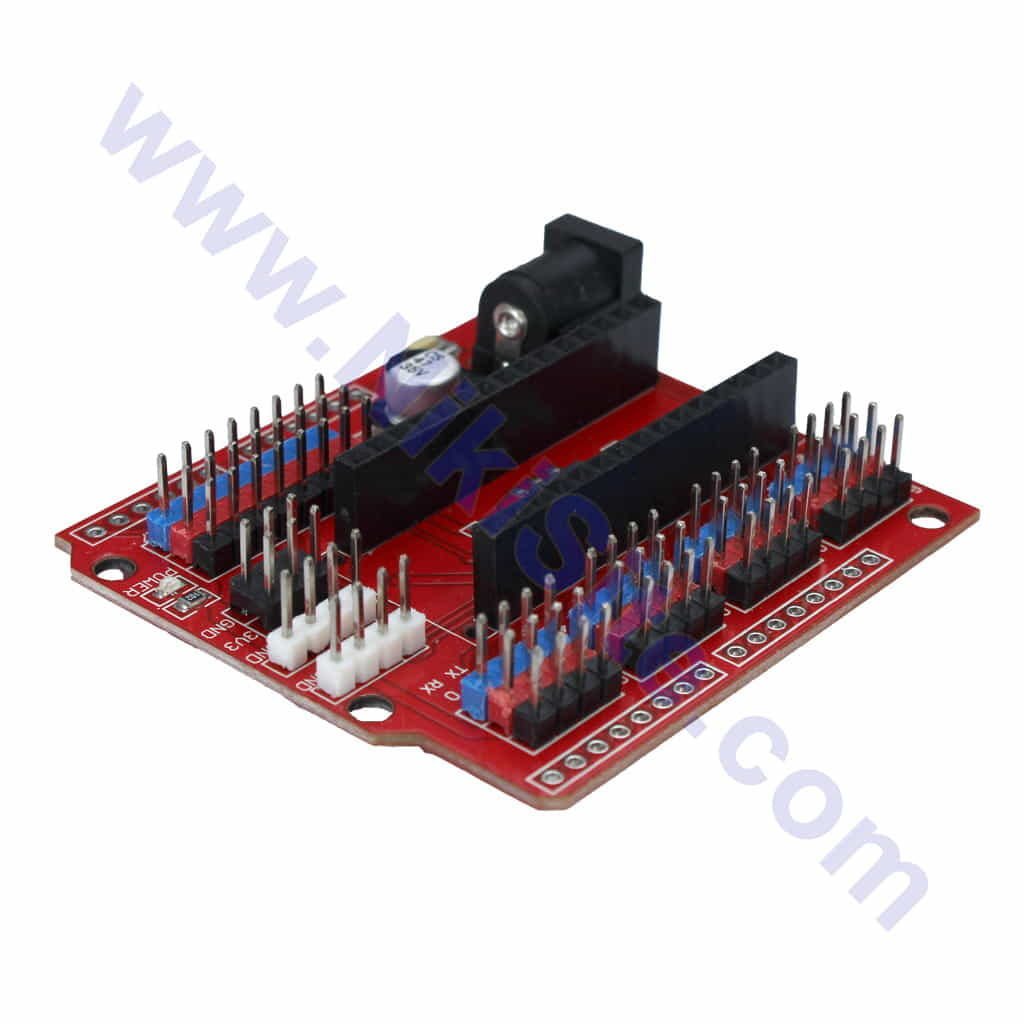

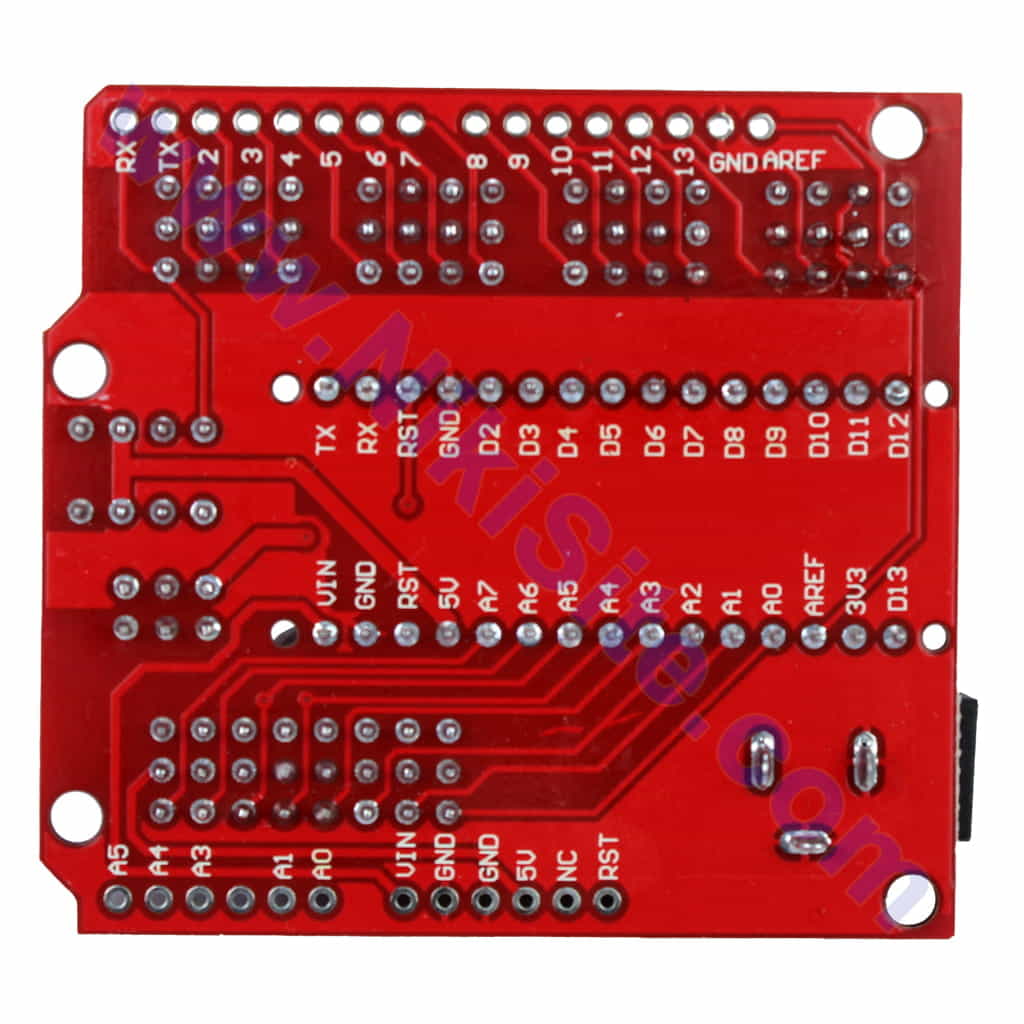

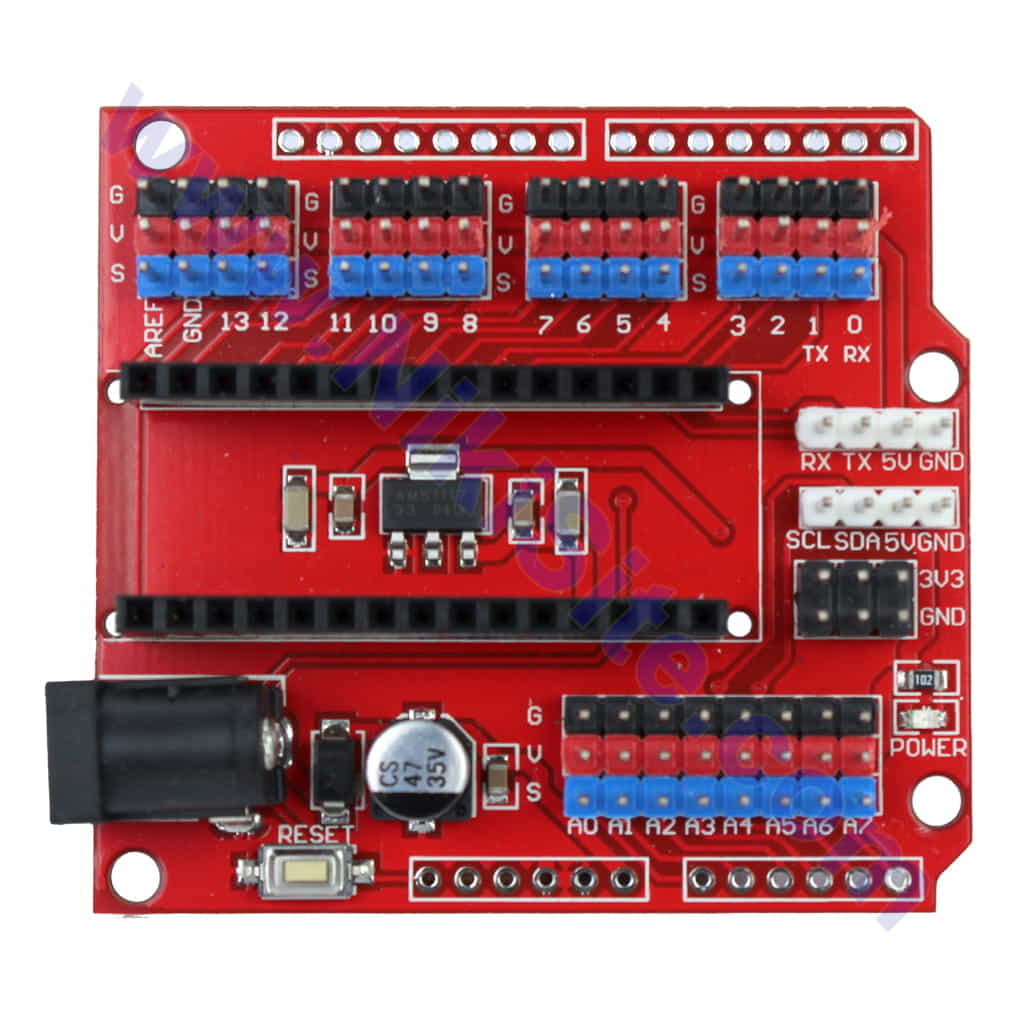

شیلد توسعه I/O آردوینو نانو: پلی میان سادگی و پیچیدگی

شیلد توسعه ورودی/خروجی آردوینو نانو یک برد افزونه‌ی هوشمند است که با سازماندهی، گسترش و حفاظت از پین‌های آردوینو نانو، امکان اتصال راحت‌تر، مطمئن‌تر و منظم‌تر ده‌ها قطعه الکترونیکی را فراهم می‌کند. این شیلد برای پروژه‌های پیچیده، دائمی و آزمایشگاهی که نیاز به اتصال همزمان سنسورها، ماژول‌ها، رله‌ها و نمایشگرها دارند، یک ضرورت محسوب می‌شود.

مشکلاتی که این شیلد حل می‌کند:

• شلوغی و درهم‌ریختگی سیم‌ها روی برد بورد

• خطر اتصال کوتاه و آسیب به پین‌های ظریف نانو

• اتصال ناپایدار و نویزپذیری در اتصالات موقت

• مشکل در شناسایی پین‌ها هنگام استفاده از تعداد زیادی قطعه

• اتصال دشوار به پین‌های آنالوگ و دیجیتال به صورت همزمان

ویژگی‌های کلیدی و قابلیت‌های منحصر‌به‌فرد

۱. سازماندهی و دسترسی آسان به پین‌ها:

• خروجی تمام پین‌های دیجیتال (D2-D13) روی ترمینال‌های پیچی ۳ پین (VCC, GND, Signal).

• خروجی تمام پین‌های آنالوگ (A0-A7) روی ترمینال‌های مشابه.

• برچسب واضح نام هر پین روی برد.

۲. امکانات تغذیه و مدیریت برق:

• ورودی ولتاژ وسیع: ۶-۱۲ ولت از طریق ترمینال اختصاصی.

• رگولاتور ۵ ولت ۱ آمپر: برای تغذیه آردوینو و قطعات جانبی.

• خروجی ۳.۳ ولت: از طریق رگولاتور مجزا برای سنسورهای مدرن.

• محافظت در برابر اتصال معکوس قطبیّت روی ورودی.

۳. قابلیت‌های کاربردی افزوده:

• سوکت درگاه ICSP برای برنامه‌ریزی مستقیم.

• محل نصب پتانسیومتر برای تنظیمات آنالوگ.

• ال‌ای‌دی نشانگر تغذیه (PWR) و ال‌ای‌دی قابل برنامه‌ریزی (L) متصل به پین D13.

• محل预留 برای ماژول‌های ارتباطی (مانند NRF24L01 یا Bluetooth).

• بزرگ‌سازی پین‌های مهم: پین‌های 5V, 3.3V, GND, RESET, AREF روی ترمینال‌های اضافی.

مشخصات فنی کامل

کاربردهای اصلی و ضروری

1. سیستم‌های اتوماسیون خانگی (Home Automation): اتصال ده‌ها سنسور دما، رطوبت، حرکت و رله برای کنترل لوازم.

2. ایستگاه‌های هواشناسی و مانیتورینگ: اتصال همزمان سنسورهای مختلف به یک برد.

3. ربات‌های پیشرفته: مدیریت موتورها، سرووها، سنسورهای فاصله و IMU.

4. دستگاه‌های تست و اندازه‌گیری صنعتی: ساخت دستگاه‌های چندکاناله برای آزمایشگاه.

5. کنترل‌کننده‌های پرده، روشنایی و آبیاری هوشمند.

6. پنل‌های کنترلی و دش‌بوردهای فیزیکی با کلیدها و چراغ‌های زیاد.

نحوه استفاده: از هرج و مرج به نظم

اتصال شیلد:

1. آردوینو نانو را مستقیماً روی سوکت میانی شیلد قرار دهید.

2. منبع تغذیه (مثلاً آداپتور ۹V) را به ترمینال POWER INPUT وصل کنید.

3. ال‌ای‌دی PWR باید روشن شود.

اتصال یک قطعه (مثال: سنسور DHT11):

• سیم VCC سنسور → ترمینال هر پین + (مثلاً D2+).

• سیم GND سنسور → ترمینال همان پین GND (مثلاً D2G).

• سیم DATA سنسور → ترمینال همان پین S (مثلاً D2S).

• حالا در کد، سنسور را روی پین دیجیتال ۲ تعریف می‌کنید.

مقایسه با روش‌های سنتی

پروژه نمونه: سیستم هشدار امنیتی چندمنظوره

قطعات مورد نیاز روی یک شیلد:

• پین D2: سنسور PIR (حرکت)

• پین D3: سنسور مگنت در (reed switch)

• پین D4, D5, D6: رله برای کنترل چراغ، آژیر، تماس تلفنی

• پین A0: سنسور دما/رطوبت (DHT22)

• پین A1: سنسور کیفیت هوا (MQ-135)

• پین A4, A5 (I2C): نمایشگر OLED برای وضعیت

مزیت: همه چیز تمیز، منظم و قابل توسعه است.

نکات طلایی برای استفاده حرفه‌ای

🔧 ترتیب روشن کردن: همیشه اول منبع تغذیه شیلد را وصل کنید، سپس آردوینو را روی آن قرار دهید.
🔧 توزیع بار: بارهای سنگین (مانند موتورها) را مستقیماً از ترمینال POWER تغذیه کنید، نه از پین‌های رگولاتور روی ترمینال‌ها.
🔧 نویزگیری: برای سنسورهای آنالوگ حساس، از یک خازن ۱۰۰nF بین پایه + و GND روی خود ترمینال استفاده کنید.
🔧 برچسب‌زنی: روی ترمینال‌ها برچسب بزنید تا ماه‌ها بعد بدانید هر سیم به کدام قطعه متصل است.

سوالات متداول (FAQ)

✅ آیا این شیلد با آردوینو نانو Every سازگار است؟
بله، به شرطی که از آداپتور نانو Every با پین‌های پایین‌تر استفاده کنید یا از هدرهای بلند برای اتصال استفاده نمایید.

✅ آیا می‌توانم همزمان از VCC تمام ترمینال‌ها استفاده کنم؟
بله، اما جریان کل نباید از ۱ آمپر تجاوز کند. برای مصرف بالا، بارها را مستقیماً از ورودی اصلی تغذیه کنید.

✅ آیا پین‌های آنالوگ فقط برای ورودی هستند؟
خیر. پین‌های A0-A7 هم می‌توانند به عنوان پین دیجیتال معمولی نیز استفاده شوند (A6 و A7 در برخی مدل‌ها فقط آنالوگ هستند).

✅ اگر نخواهم از ترمینال پیچی استفاده کنم؟
می‌توانید از هدرهای دو ردیفه که در بسته وجود دارد استفاده کرده و قطعات را با سیم جامپر به آنها وصل کنید.

✅ تفاوت این شیلد با برد پروتوتایپ (Perfboard) چیست؟
این شیلد از پیش طراحی و بهینه‌شده است، درحالی که برد پروتوتایپ نیاز به لحیم‌کاری و طراحی مدار دارد. این شیلد برای تست سریع و نمونه اولیه ایده‌آل است.

✅ آیا پین‌های PWM هم در دسترس هستند؟
بله. پین‌های دیجیتال D3, D5, D6, D9, D10, D11 که قابلیت PWM دارند، روی ترمینال‌های مربوطه قابل دسترسی هستند.

چرا این شیلد توسعه را از ما بخرید؟

✅ کیفیت ساخت بالا: ترمینال‌های پیچی با پلاستیک نسوز و اتصالات طلایی.
✅ مدار بهینه: استفاده از خازن‌های تانتالیوم و سرامیکی برای فیلترینگ عالی نویز.
✅ پشتیبانی فنی: راهنمای کامل فارسی + شماتیک مدار.

پیشنهاد پکیج برای شروع حرفه‌ای

برای شروع یک پروژه سازمان‌یافته، این پکیج را پیشنهاد می‌کنیم:

1. شیلد توسعه I/O آردوینو نانو

2. آردوینو نانو اصل با کابل USB

3. آداپتور ۹V 2A با سوکت مناسب

4. بسته ۲۰ عددی سیم روباز با سرپیچ

5. بسته ۱۰ عددی ترمینال سریع (FastON) برای اتصالات تمیزتر
