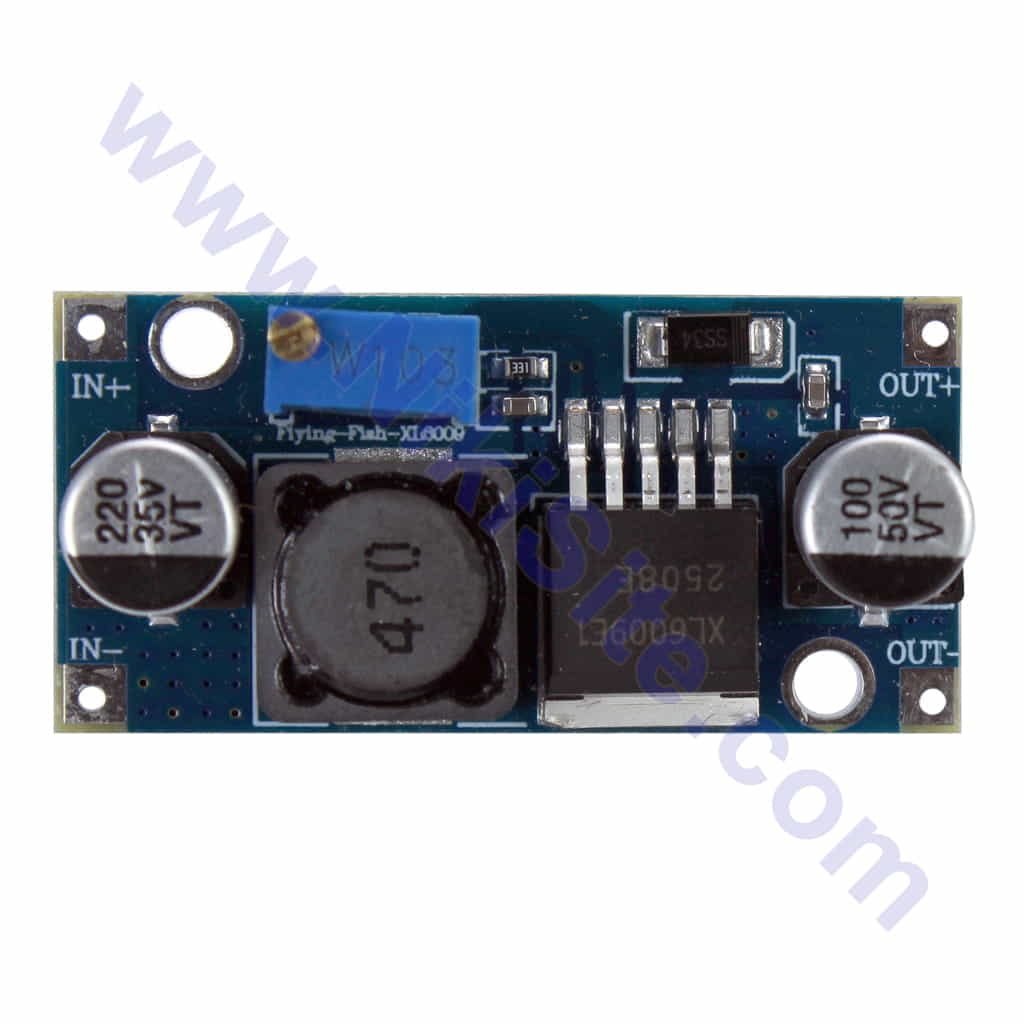

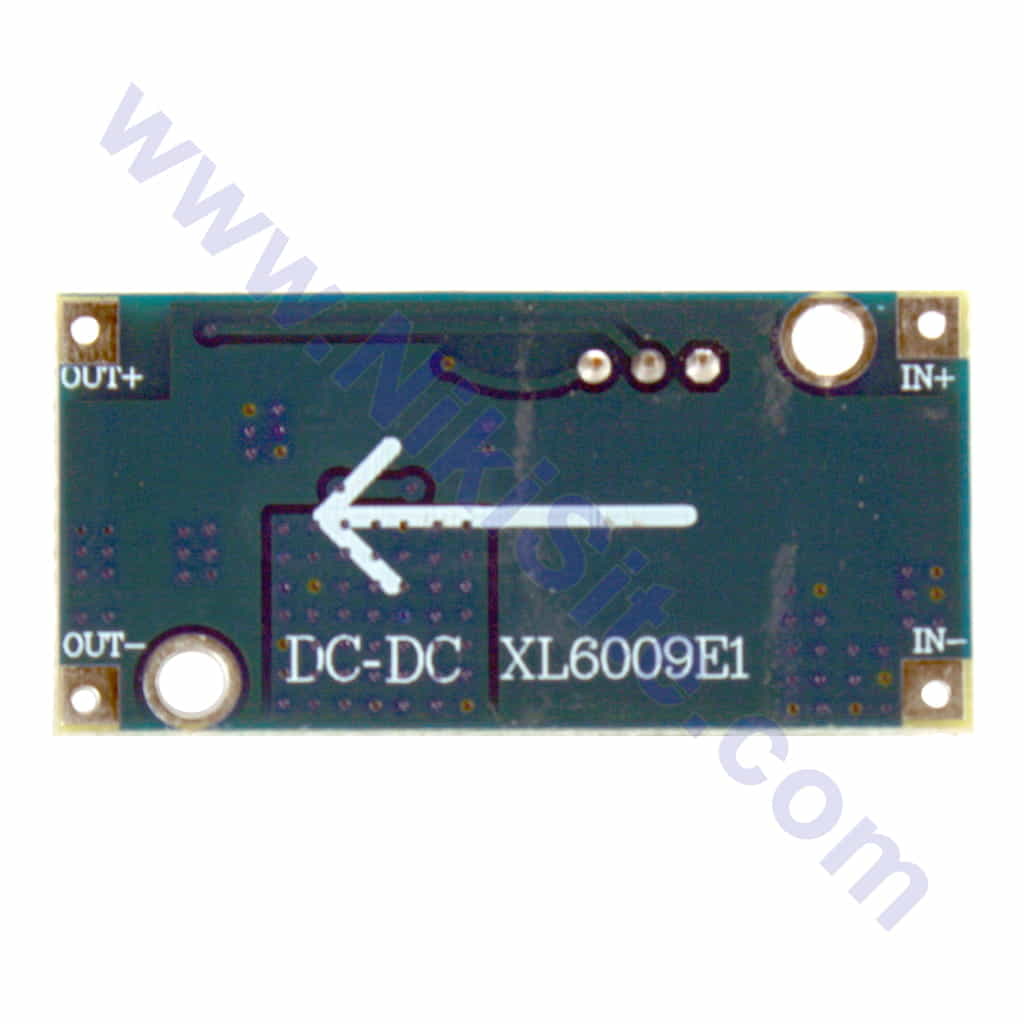

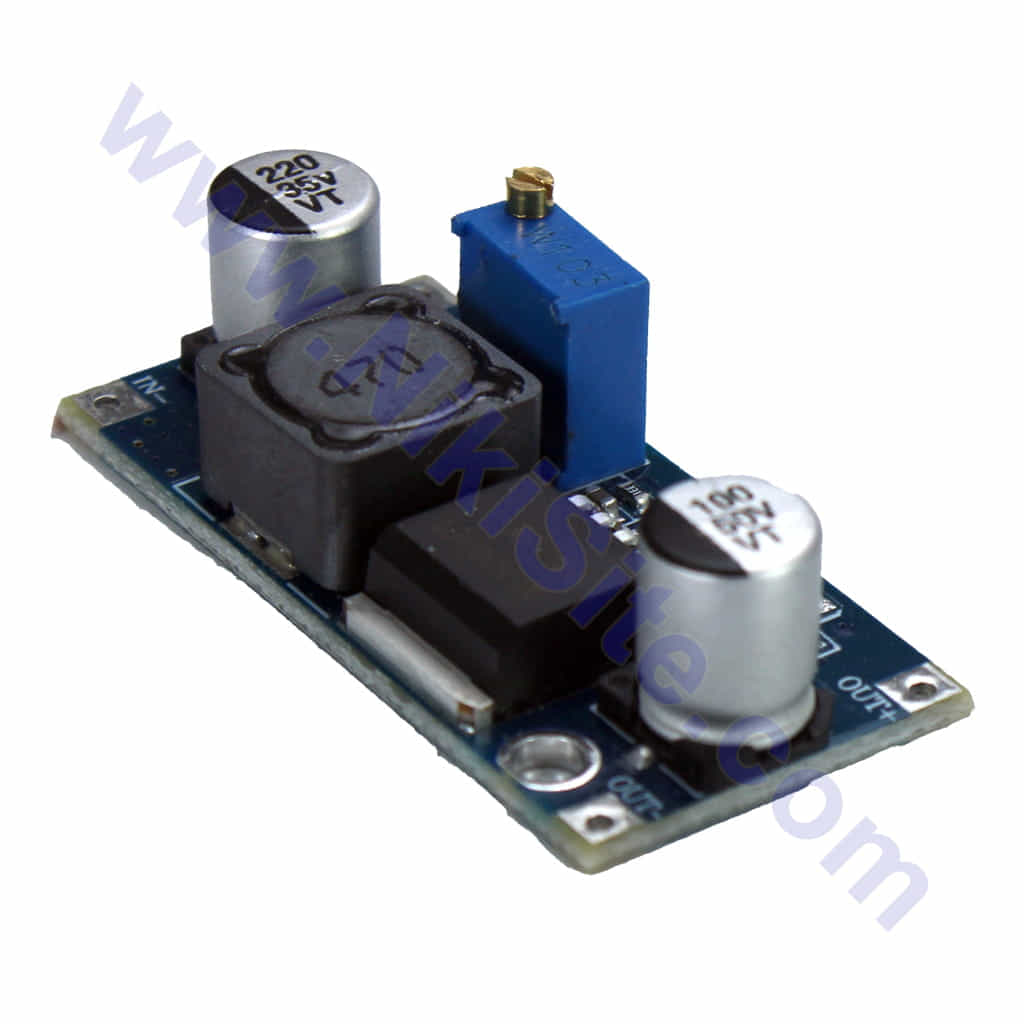

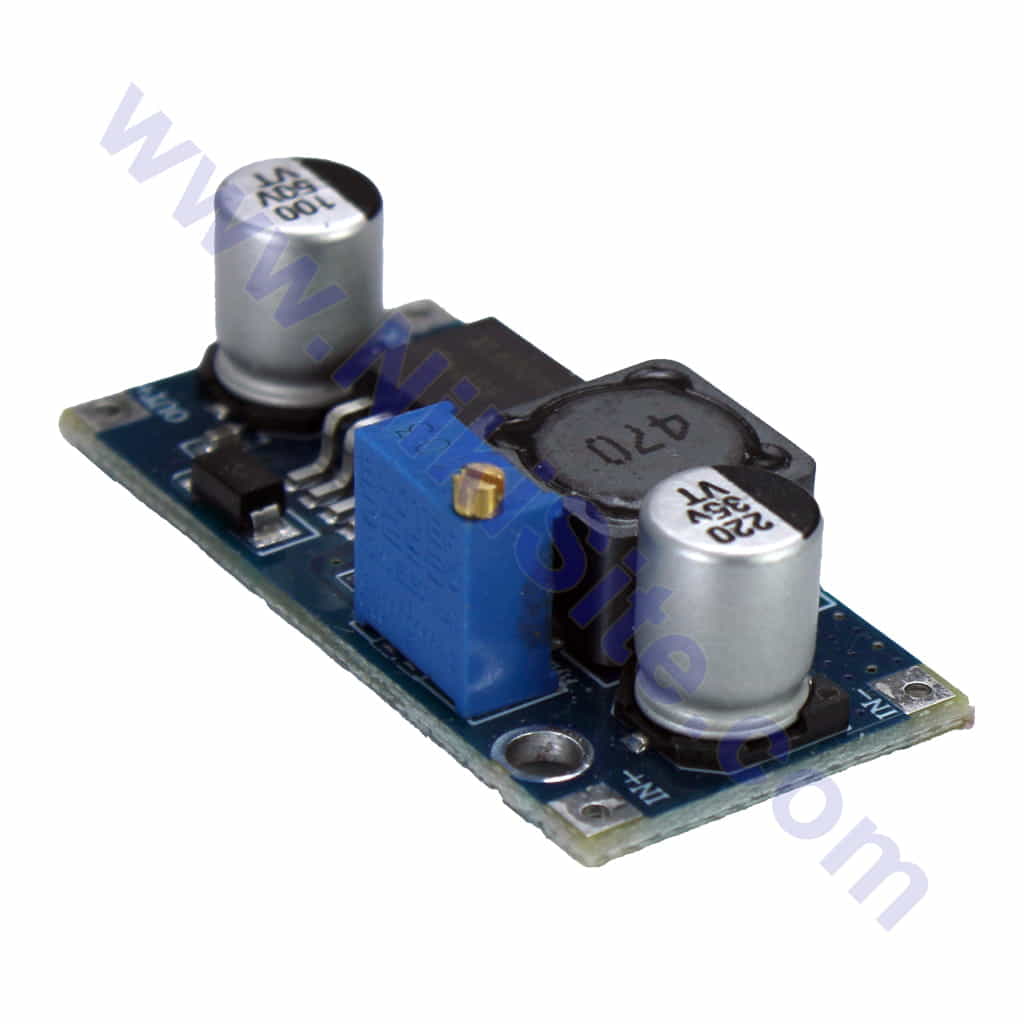

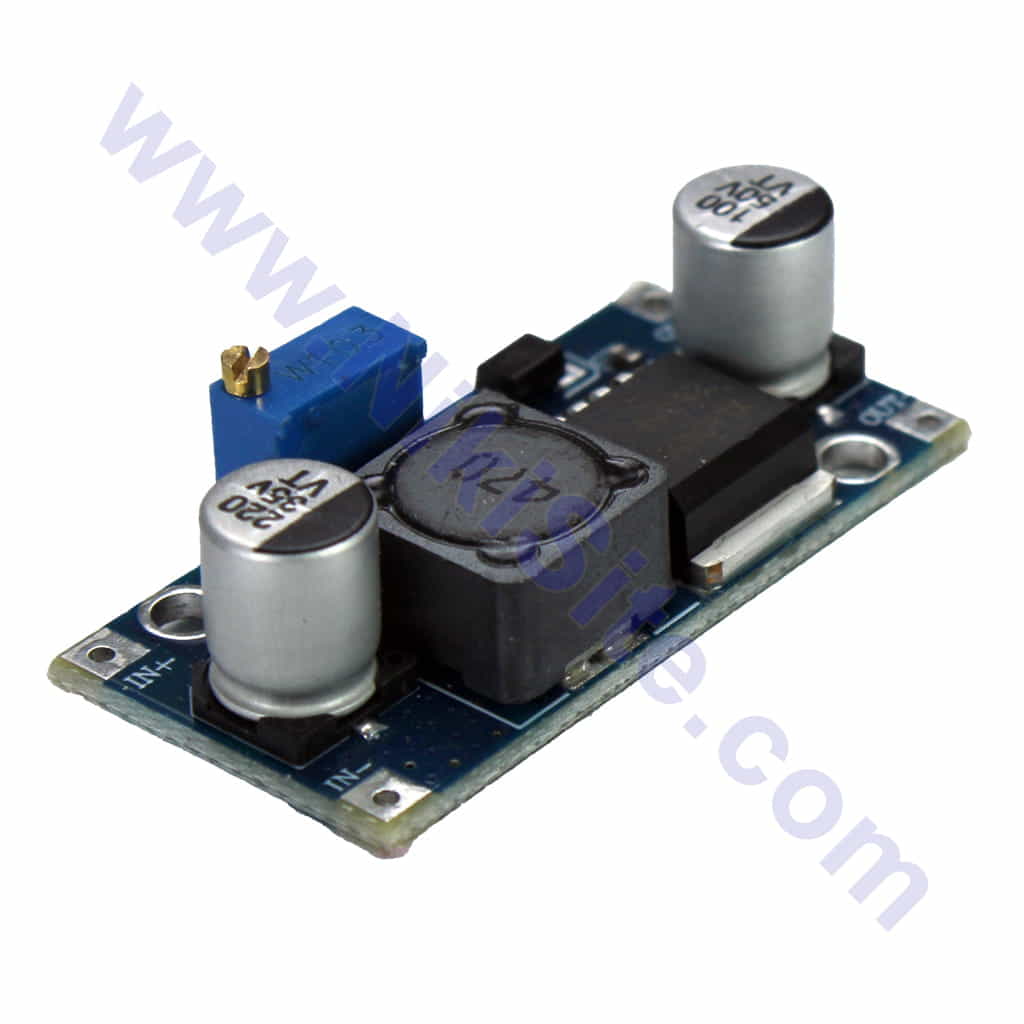

ماژول بوست (افزاینده) XL6009E1

DC-DC Step-Up

افزایش ولتاژ DC با راندمان بالا برای پروژه‌های الکترونیکی

ماژول بوست DC-DC: راه‌حل هوشمند افزایش ولتاژ ورودی برای تأمین نیازهای ولتاژ بالاتر

ماژول بوست DC-DC (Step-Up/Boost Converter) یک مبدل سوئیچینگ با راندمان بالا است که ولتاژ DC ورودی پایین‌تر را به ولتاژ خروجی بالاتر تبدیل می‌کند. این ماژول برای پروژه‌هایی که نیاز به ولتاژی بالاتر از منبع تغذیه موجود دارند (مانند تغذیه LEDها، موتورها یا مدارهای خاص) ضروری است.

ویژگی‌ها و قابلیت‌های منحصربه‌فرد

• افزایش ولتاژ هوشمند: تبدیل ولتاژهای پایین (مثلاً ۳.۷V باتری لیتیوم) به ولتاژهای مورد نیاز (۵V، ۹V، ۱۲V و بالاتر).

• راندمان سوئیچینگ بالا: معمولاً ۸۵% تا ۹۵% (بسیار بهتر از رگولاتورهای خطی).

• قابلیت تنظیم ولتاژ: اغلب دارای پتانسیومتر برای تنظیم دقیق ولتاژ خروجی.

• جریان خروجی قابل توجه: بسته به مدل، از چند صد میلی‌آمپر تا چند آمپر.

• حفاظت‌های داخلی: در مدل‌های پیشرفته: محافظ اتصال کوتاه، محدودکننده جریان، حفاظت حرارتی.

مشخصات فنی رایج (بر اساس مدل‌های پرکاربرد)

کاربردهای اصلی و حیاتی

1. تغذیه دستگاه‌های USB: تبدیل باتری لیتیوم ۳.۷V به ولتاژ استاندارد USB 5V برای شارژ موبایل.

2. راندمان‌بخشی به پروژه‌ها: جایگزینی رگولاتورهای خطی پرتلفات (مثل ۷۸۰۵) با مبدل‌های بوست.

3. درایو LED: تأمین ولتاژ مورد نیاز برای رشته‌های LED چندتایی (مثلاً ۱۲V برای ۳ LED سری).

4. پروژه‌های باتری‌محور: افزایش ولتاژ باتری‌های تک سلولی برای مدارهای نیازمند ولتاژ بالاتر.

5. سیستم‌های خورشیدی: افزایش ولتاژ پنل خورشیدی کوچک برای شارژ باتری‌های با ولتاژ نامی بالاتر.

6. آزمایشگاه الکترونیک: منبع تغذیه قابل تنظیم برای تست قطعات.

اتصال پایه‌ای و راه‌اندازی

پایه‌های استاندارد:

• IN+ و IN-: ترمینال‌های ورودی (به منبع تغذیه پایین‌تر متصل می‌شوند).

• OUT+ و OUT-: ترمینال‌های خروجی (ولتاژ افزایش‌یافته).

• پتانسیومتر (Pot): برای تنظیم ولتاژ خروجی.

مثال عملی: تبدیل ۳.۷V به ۵V (برای شارژر موبایل)

۱. باتری لیتیوم ۳.۷V را به IN+ و IN- وصل کنید.
۲. یک مولتی‌متر را روی OUT+ و OUT- قرار دهید.
۳. با پیچ گوشتی، پتانسیومتر را بچرخانید تا ولتاژ دقیقاً ۵.۰V نمایش داده شود.
۴. حالا می‌توانید کابل USB را به خروجی وصل کنید.

فرمول محاسباتی ساده (برای درک مفهوم)

در حالت ایده‌آل و بدون تلفات:

Vout=Vin1−DVout​=1−DVin​​

که در آن $D$ نسبت زمان روشن بودن سوئیچ به کل دوره (Duty Cycle) است و بین ۰ و ۱ تغییر می‌کند.
در عمل: این محاسبه توسط مدار کنترل می‌شود و شما فقط پتانسیومتر را تنظیم می‌کنید.

نکات طلایی برای استفاده ایمن و بهینه

⚠️ حداکثر جریان: به جریان خروجی ماکزیمم دقت کنید. بار نباید جریانی بیشتر از این مقدار بکشد.
🔧 تنظیم زیر بار: ولتاژ خروجی را تحت بار تنظیم کنید، زیرا ممکن است بدون بار، ولتاژ متفاوتی نشان دهد.
🌡️ خنک‌کاری: در جریان‌های بالا (بیش از ۱A برای مدل‌های کوچک)، ماژول گرم می‌شود. از هیت‌سینک یا فن در صورت نیاز استفاده کنید.
🔌 فیلتر خازنی: روی ورودی و خروجی خازن‌های الکترولیتی با ظرفیت مناسب (مثلاً ۱۰۰-۴۷۰μF) بگذارید تا نویز سوئیچینگ کاهش یابد.
📊 راندمان: راندمان در اختلاف ولتاژ کم بین ورودی و خروجی به حداکثر می‌رسد. تبدیل ۳.۷V به ۵V راندمان بهتری دارد نسبت به تبدیل ۳.۷V به ۱۲V.

پروژه عملی: ساخت پاوربانک اختصاصی

قطعات:

• باتری لیتیوم ۱۸۶۵۰ (۳.۷V)

• ماژول بوست MT3608 (تنظیم روی ۵V)

• ماژول شارژ باتری لیتیوم TP4056

• جک USB مادگی

• سوئیچ

نحوه کار: TP4056 باتری را از طریق پورت microUSB شارژ می‌کند. MT3608 ولتاژ باتری را به ۵V افزایش می‌دهد و از طریق جک USB در اختیار دستگاه قرار می‌دهد.

سوالات متداول (FAQ)

✅ آیا می‌توانم از آن به صورت معکوس به عنوان مبدل کاهنده (Buck) استفاده کنم؟
خیر. این ماژول فقط برای افزایش ولتاژ (Step-Up) طراحی شده است. برای کاهش ولتاژ به مبدل باک (Step-Down) نیاز دارید.

✅ چرا ولتاژ خروجی نوسان دارد یا پایین است؟
۱. منبع ورودی ضعیف است (باتری ضعیف یا آداپتور کم‌جریان). ۲. بار، جریان زیادی می‌کشد و از حد مجاز ماژول عبور کرده. ۳. اتصالات شل هستند.

✅ آیا می‌توانم دو ماژول را به صورت سری قرار دهم؟
به طور کلی توصیه نمی‌شود مگر با دانش دقیق از مدار کنترل. بهتر است یک ماژول با رنج خروجی مورد نظر را انتخاب کنید.

✅ تفاوت بوست کانورتر با چارج پامپ (Charge Pump) چیست؟
بوست کانورتر از سلف استفاده می‌کند و برای جریان‌های بالاتر و راندمان بهتر مناسب است. چارج پامپ فقط از خازن استفاده می‌کند، ساده‌تر اما با جریان خروجی محدودتر.

✅ آیا برای تغذیه سروو موتورها مناسب است؟
بله، اما به دلیل جریان کشی لحظه‌ای بالای سرووها، حتماً از خازن با ظرفیت بالا (مثلاً ۱۰۰۰μF) روی ورودی و خروجی ماژول استفاده کنید و ماژول را با آمپرژ حداقل دو برابر جریان سروو انتخاب کنید.

✅ چگونه سالم بودن ماژول را تست کنم؟
ورودی مناسب (مثلاً ۵V) وصل کنید، پتانسیومتر را در وسط قرار دهید و با مولتی‌متر خروجی را بررسی کنید. باید ولتاژی بیشتر از ورودی مشاهده کنید که با چرخش پتانسیومتر تغییر کند.

✅ آیا این ماژول قابلیت تنظیم جریان خروجی را هم دارد؟
مدل‌های پایه فقط ولتاژ را تنظیم می‌کنند. برای محدود کردن یا تنظیم جریان، به مدل‌های CC/CV (کنترل جریان/ولتاژ) نیاز دارید.

چرا این ماژول را از ما بخرید؟

✅ تراشه اورجینال: استفاده از MT3608، XL6009 یا LM2587 با کیفیت.
✅ سلف باکیفیت: سلف ferrite core با تلفات کم.
✅ تست عملکرد: تست راندمان و تنظیم‌پذیری تحت بار.
✅ پشتیبانی فنی: ارائه جدول‌های تبدیل ولتاژ و نمودارهای راندمان.

پکیج پیشنهادی برای آزمایش و توسعه

1. ماژول بوست MT3608 (برای کاربردهای کم‌توان)

2. ماژول بوست XL6009 (برای کاربردهای با توان متوسط)

3. باتری لیتیوم ۱۸۶۵۰ با هولدر

4. خازن الکترولیتی ۴۷۰μF 25V (۲ عدد)

5. سیم‌های آزمایشی با کروکودیل

نحوه انتخاب صحیح ماژول

1. ولتاژ ورودی خود را مشخص کنید (مثلاً ۳.۷V از باتری).

2. ولتاژ خروجی مورد نیاز را تعیین کنید (مثلاً ۱۲V برای LEDها).

3. جریان خروجی مورد نیاز بار خود را محاسبه یا اندازه‌گیری کنید (مثلاً ۱A).

4. حداقل ۲۰-۳۰% اضافه‌بار در نظر بگیرید (یعنی ماژولی انتخاب کنید که حداقل ۱.۲-۱.۳A پشتیبانی کند).

5. از سازگاری حداکثر ولتاژ خروجی ماژول با نیاز خود اطمینان حاصل کنید
