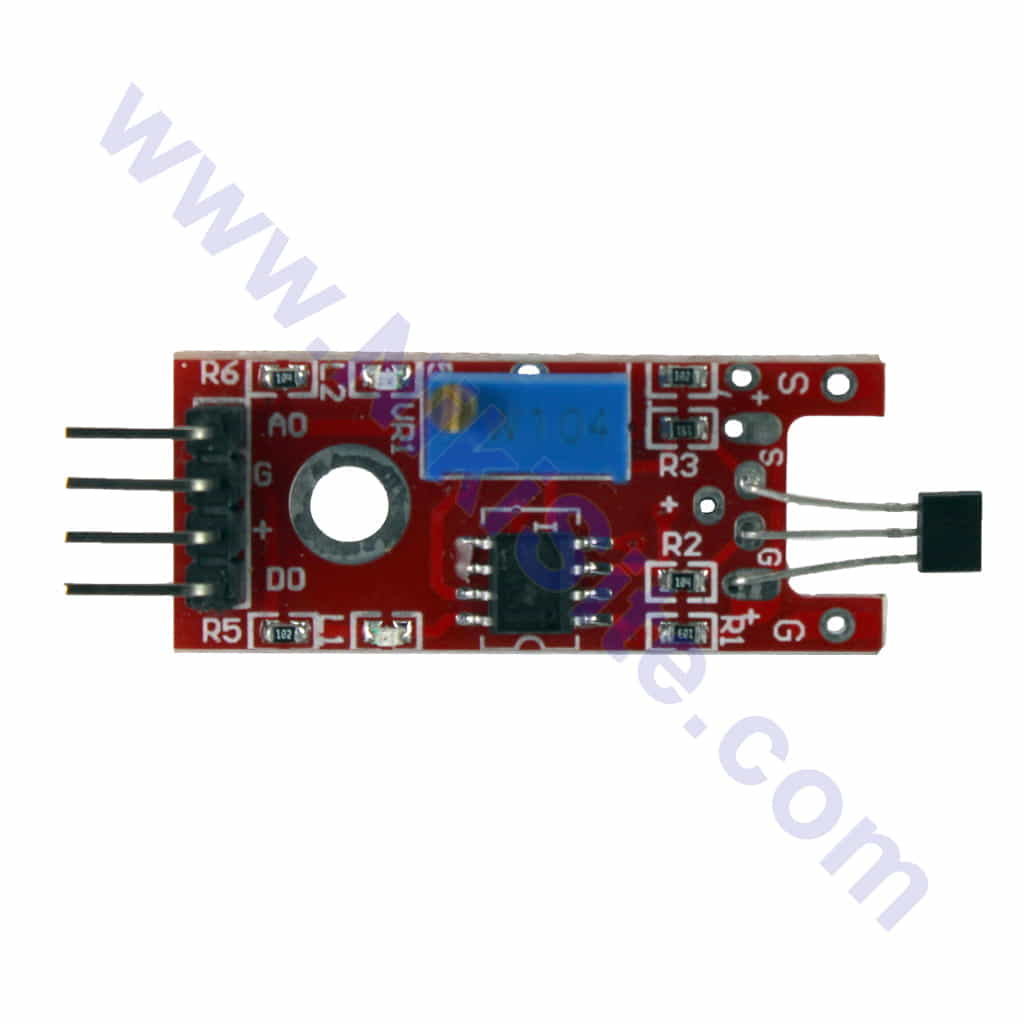

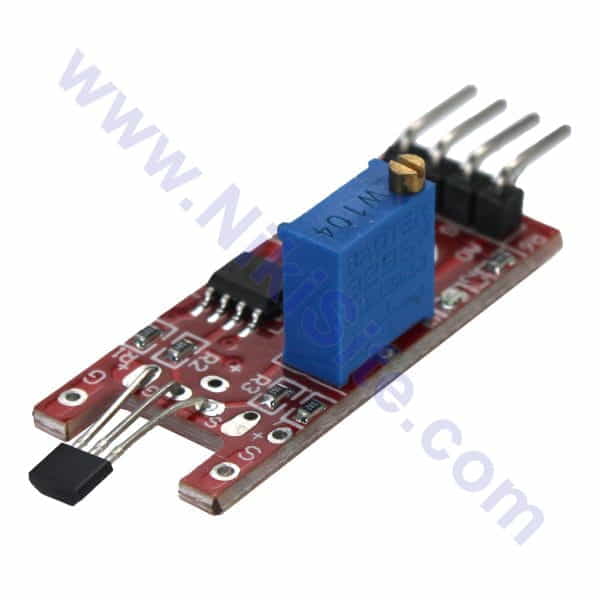

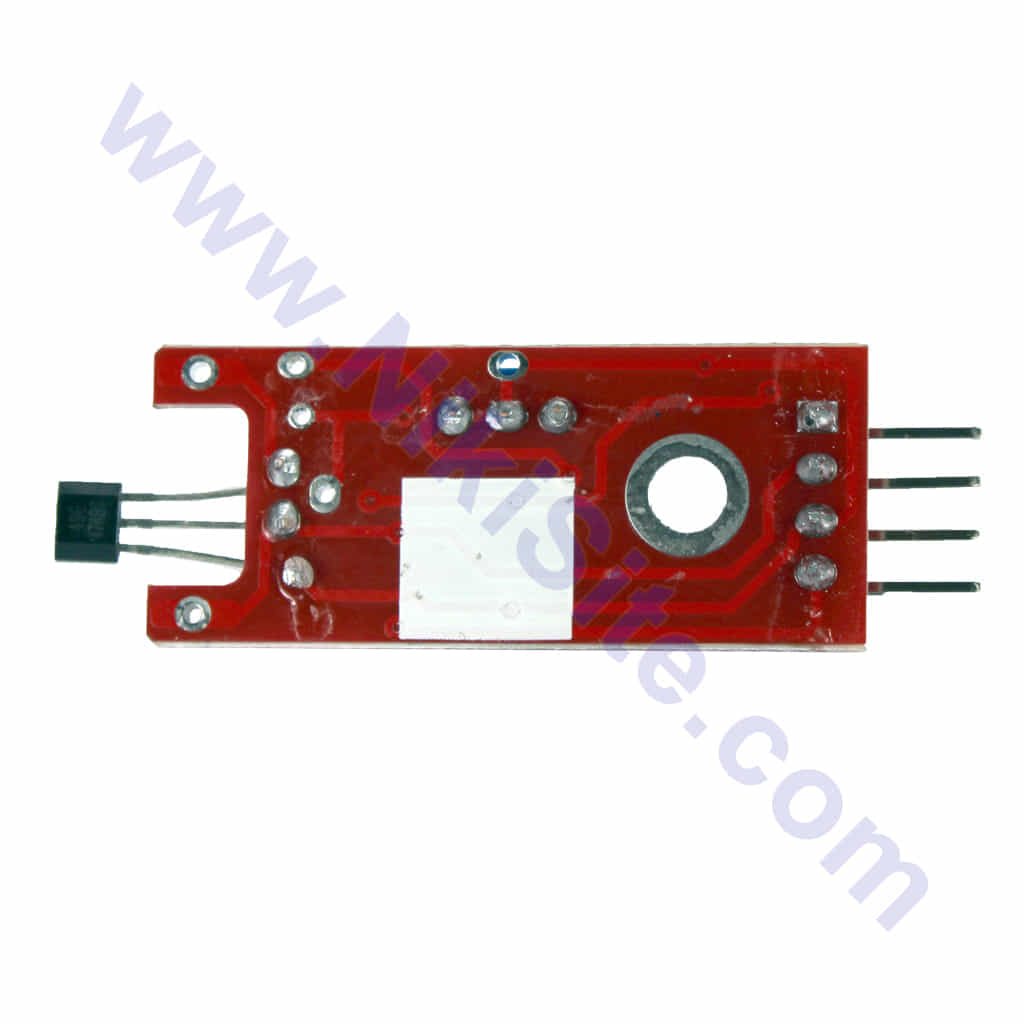

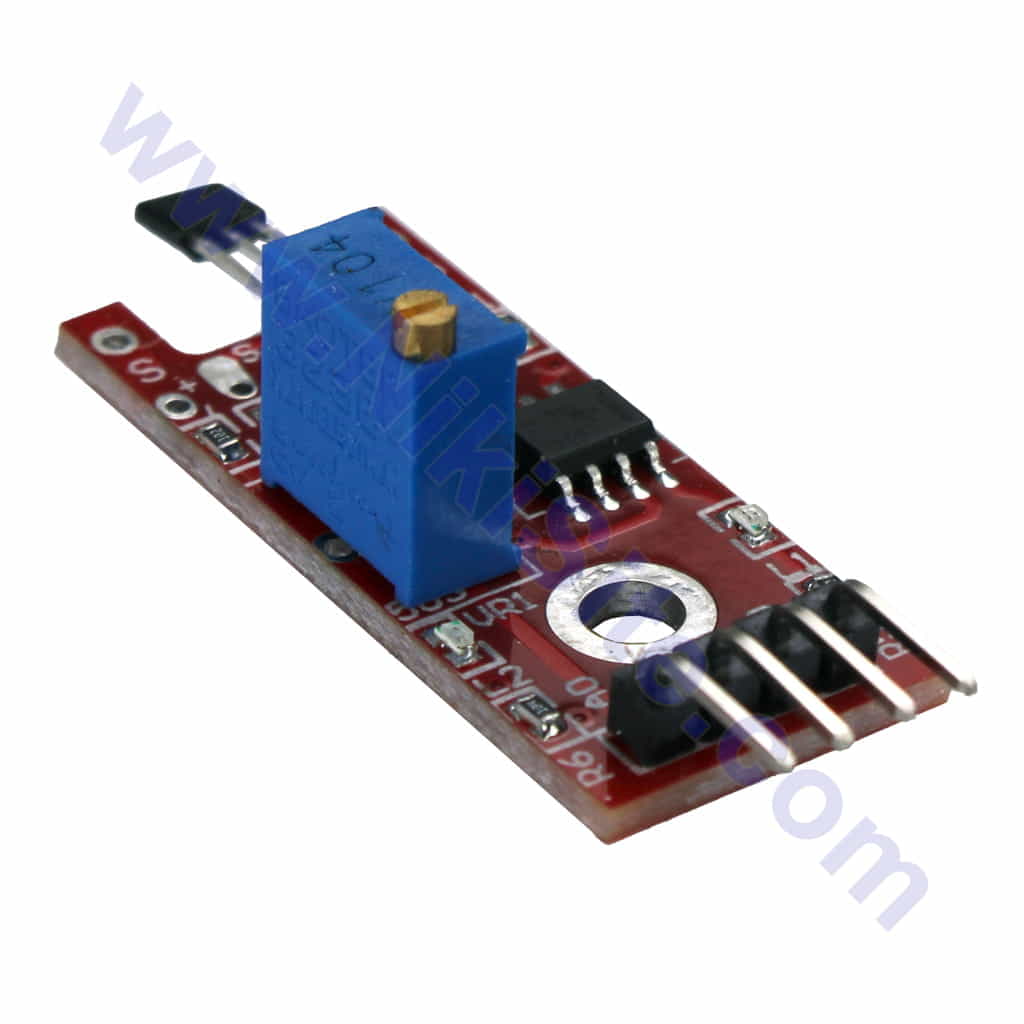

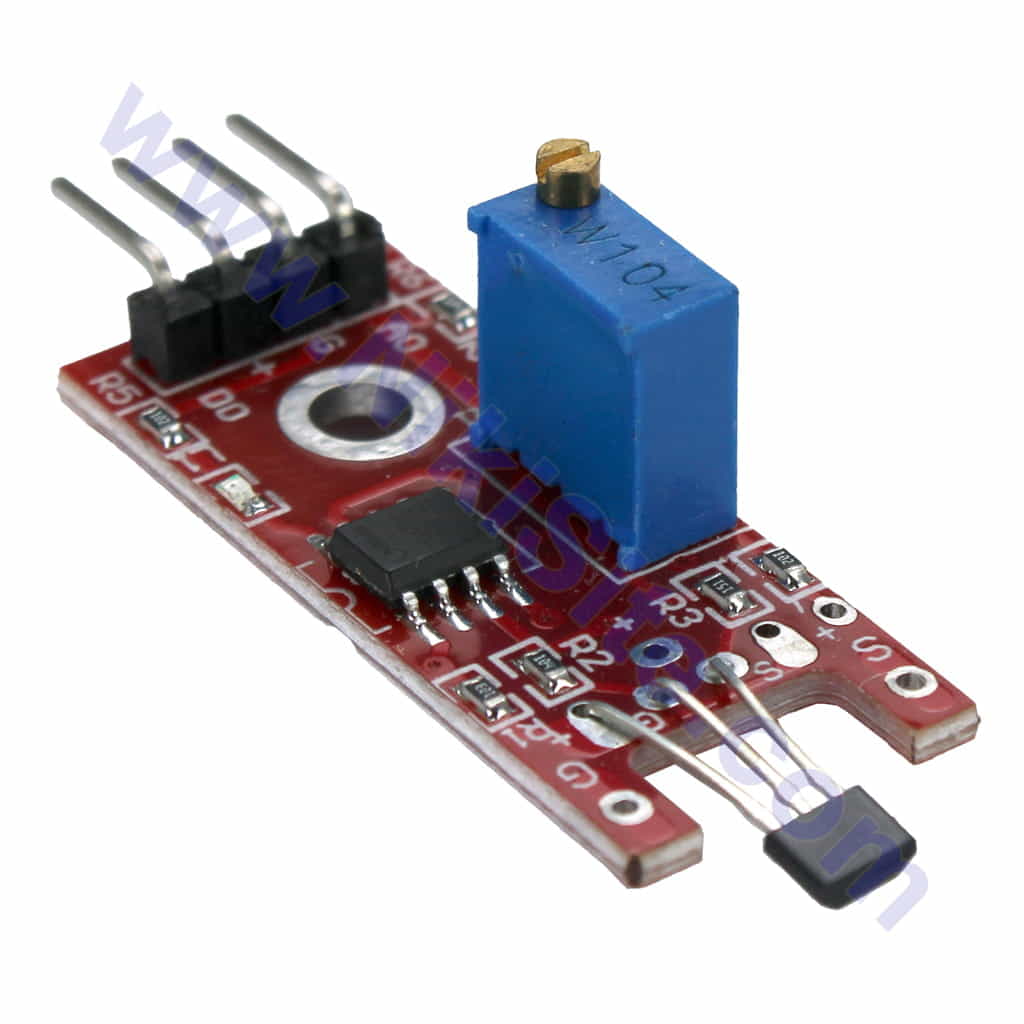

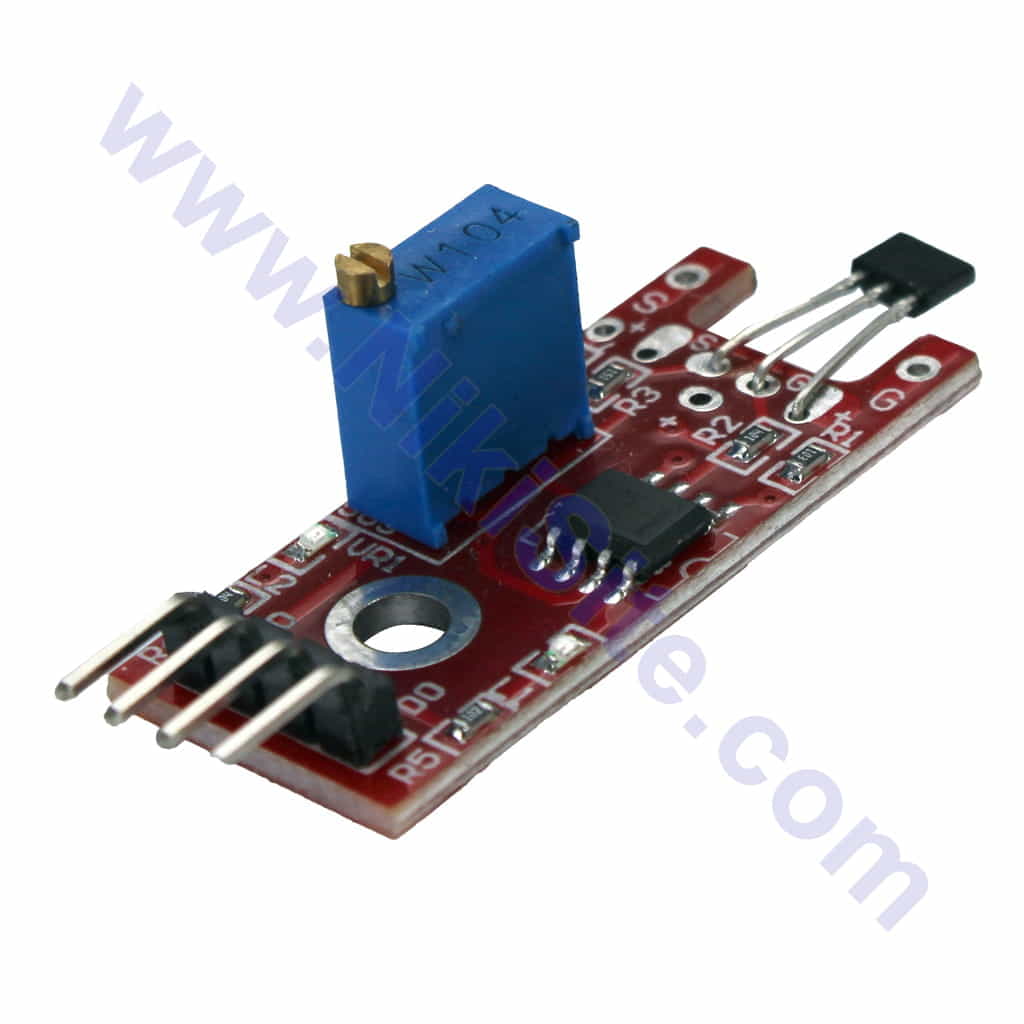

ماژول سنسور اثر هال مغناطیسی KY-24

اندازه‌گیری دقیق میدان مغناطیسی با خروجی خطی و دیجیتال

🧲 معرفی محصول

سنسورهای خطی اثر هال مغناطیسی (Linear Magnetic Hall Sensors) نسل پیشرفته‌ای از سنسورهای اثر هال هستند که خروجی ولتاژی متناسب با شدت میدان مغناطیسی ارائه می‌دهند. برخلاس سنسورهای دیجیتال که تنها دو حالت روشن/خاموش دارند، این سنسورها امکان اندازه‌گیری پیوسته و دقیق تغییرات میدان مغناطیسی را فراهم کرده و ابزار ایده‌آلی برای پروژه‌های دقیق آردوینو، رباتیک، اتوماسیون صنعتی و سیستم‌های اندازه‌گیری هستند.

📊 ویژگی‌های فنی برجسته

🎯 دقت و حساسیت بالا

• خروجی خطی آنالوگ: ولتاژ خروجی متناسب مستقیم با شدت میدان مغناطیسی

• حساسیت تنظیم‌پذیر: قابلیت تشخیص تغییرات جزئی در میدان مغناطیسی

• رزولوشن بالا: مناسب برای اندازه‌گیری‌های دقیق و ظریف

🔌 سازگاری و یکپارچه‌سازی آسان

• خروجی استاندارد آنالوگ: اتصال مستقیم به پین‌های ADC آردوینو

• ولتاژ کاری متنوع: پشتیبانی از رنج 3.3V تا 5V

• پاسخ فرکانسی مناسب: پاسخ سریع به تغییرات میدان

⚙️ پایداری و قابلیت اطمینان

• دمای کاری گسترده: عملکرد پایدار در دماهای مختلف

• عمر طولانی: بدون تماس فیزیکی و سایش مکانیکی

• مقاوم در برابر نویز: طراحی بهینه برای محیط‌های صنعتی

🛠️ مشخصات فنی دقیق

📈 پارامترهای الکتریکی

• ولتاژ تغذیه: 3.3V تا 5V DC

• جریان مصرف: معمولاً 5-10 میلی‌آمپر

• خروجی: آنالوگ (0-Vcc)

• حساسیت: mV/Gauss (بسته به مدل)

• رنج میدان مغناطیسی قابل اندازه‌گیری: ±100 تا ±1000 گاوس

• پهنای باند: تا 25 کیلوهرتز

🔋 پین‌های اتصال

• VCC: تغذیه مثبت (3.3V یا 5V)

• GND: زمین

• Vout: خروجی آنالوگ

📏 ویژگی‌های فیزیکی

• بسته‌بندی: معمولاً TO-92 یا SOT-23

• دمای کاری: -40°C تا +125°C

• رطوبت مجاز: تا 95% غیر چگالنده

🎮 کاربردهای عملی و پروژه‌ها

📏 سیستم‌های اندازه‌گیری دقیق

• اندازه‌گیری جریان الکتریکی (بدون تماس)

• سنجش قدرت میدان مغناطیسی

• موقعیت‌یابی خطی با آهنرباهای متحرک

🤖 رباتیک و اتوماسیون پیشرفته

• انکودرهای مغناطیسی با دقت بالا

• سنسورهای موقعیت مفاصل رباتیک

• سیستم‌های کنترل حرکت بدون تماس

🏭 صنعت و مانیتورینگ

• مانیتورینگ جریان در موتورها و درایوها

• سیستم‌های تشخیص اشیاء فلزی

• سنسورهای سطح در مخازن

🔬 پروژه‌های علمی و آموزشی

• مطالعه و اندازه‌گیری میدان‌های مغناطیسی

• ساخت گوس‌متر (Gauss Meter) دیجیتال

• آزمایشگاه‌های فیزیک و الکترونیک

💻 اتصال و برنامه‌نویسی با آردوینو

🔌 نحوه اتصال پایه‌ها

آردوینو Uno/Nano   ←→   سنسور هال خطی
5V یا 3.3V         ←→   VCC
GND                ←→   GND
A0 (یا هر پین ADC) ←→   Vout

🖥️ کد نمونه خواندن سنسور

// نمونه کد خواندن سنسور هال خطی با آردوینو
const int hallPin = A0;  // پین آنالوگ متصل به سنسور
float magneticField;     // شدت میدان مغناطیسی
float voltage;           // ولتاژ خوانده شده

// کالیبراسیون سنسور
const float sensitivity = 2.5; // mV/G (مثال: حساسیت سنسور)
const float vcc = 5.0;         // ولتاژ تغذیه
const int adcResolution = 1023; // رزولوشن ADC آردوینو Uno

void setup() {
  Serial.begin(9600);
  Serial.println("سنسور هال خطی - اندازه‌گیری میدان مغناطیسی");
}

void loop() {
  // خواندن مقدار آنالوگ
  int sensorValue = analogRead(hallPin);

  // تبدیل به ولتاژ
  voltage = sensorValue * (vcc / adcResolution);

  // تبدیل به گاوس (بر اساس دیتاشیت سنسور)
  // فرمول: میدان مغناطیسی = (ولتاژ خروجی - افست) / حساسیت
  magneticField = (voltage - (vcc/2)) / (sensitivity/1000);

  // نمایش نتایج
  Serial.print("ولتاژ: ");
  Serial.print(voltage);
  Serial.print("V | میدان مغناطیسی: ");
  Serial.print(magneticField);
  Serial.println(" G");

  delay(500);
}

📊 مقایسه با انواع دیگر سنسورهای هال

🎯 مزایای کلیدی سنسورهای هال خطی

🏆 دقت بی‌نظیر

• امکان اندازه‌گیری کمی میدان مغناطیسی

• قابلیت کالیبراسیون دقیق

• پاسخ خطی در محدوده کاری

🔄 پاسخ‌دهی سریع

• پاسخ فرکانسی بالا

• تأخیر زمانی ناچیز

• به‌روزرسانی پیوسته مقادیر

🌡️ پایداری حرارتی

• جبران‌سازی دمایی داخلی

• عملکرد پایدار در دمای گسترده

• تکرارپذیری بالا

🛡️ محافظت و ایمنی

⚡ محافظت‌های الکتریکی

• محافظت در برابر ESD (تخلیه الکترواستاتیک)

• تحمل ولتاژ معکوس محدود

• محدودیت جریان داخلی

🔧 نکات نصب و راه‌اندازی

• نصب در فاصله مناسب از منابع مغناطیسی قوی

• استفاده از فیلتر نویز در محیط‌های صنعتی

• کالیبراسیون اولیه برای دقت بیشتر

📦 بسته‌بندی و محتویات

• 1 عدد سنسور هال خطی مغناطیسی (مدل‌های مختلف)

• دیتاشیت فنی فارسی

• نمونه کدهای آماده آردوینو

• راهنمای نصب و کالیبراسیون

❓ سوالات متداول (FAQ)

🔍 چگونه سنسور را کالیبره کنیم؟

با قرار دادن در میدان مغناطیسی صفر (معمولاً ولتاژ خروجی نصف Vcc) و سپس در یک میدان شناخته شده.

📐 دقت اندازه‌گیری چقدر است؟

معمولاً ±1-2% در محدوده دمایی مشخص، بستگی به مدل سنسور دارد.

🧲 آیا جهت میدان مغناطیسی مهم است؟

بله، این سنسورها معمولاً به میدان‌های عمود بر سطح حسگر حساس هستند.

🔌 آیا نیاز به مقاومت Pull-up/down داریم؟

خیر، خروجی آنالوگ معمولاً نیازی به مقاومت خارجی ندارد.
