تسترماژول منبع تغذیه برد بورد
(Breadboard Power Supply)
۵V و ۳.۳V با ورودی ۱۲V و USB

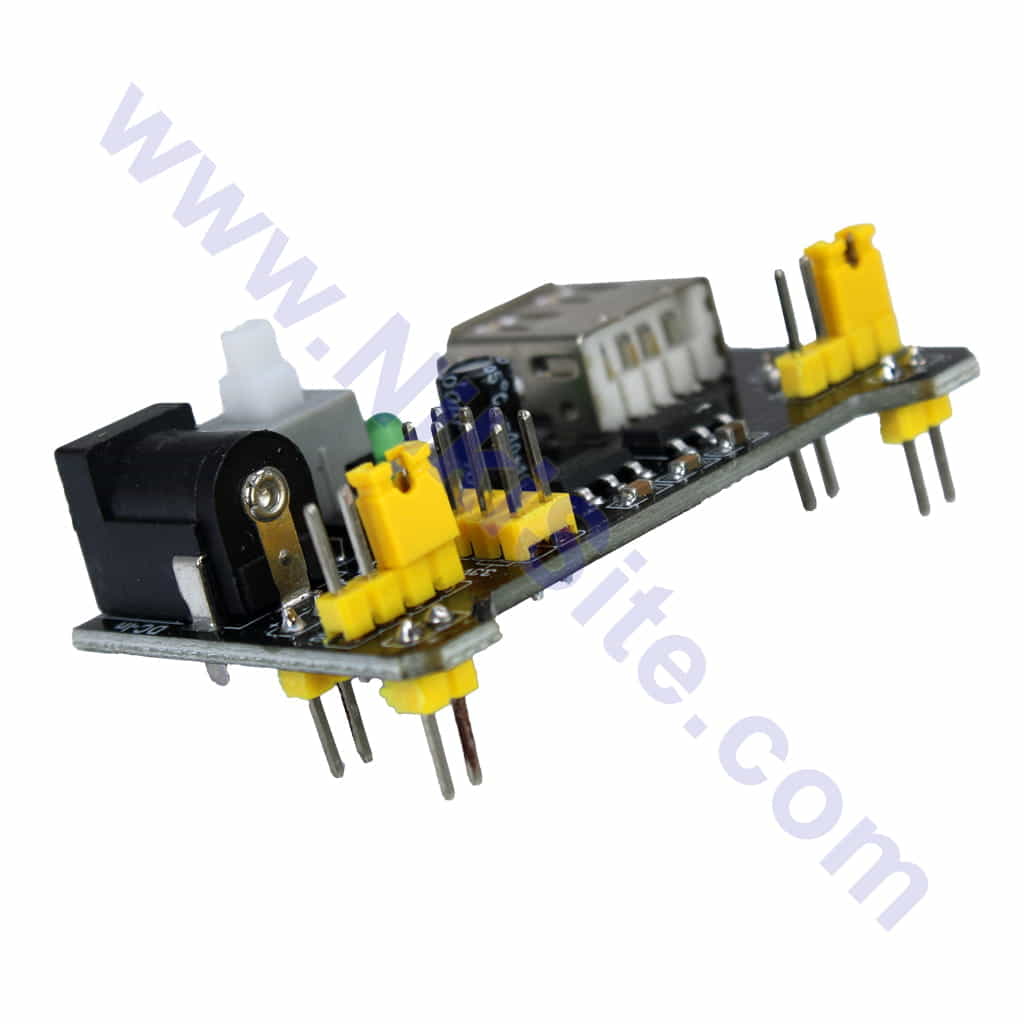

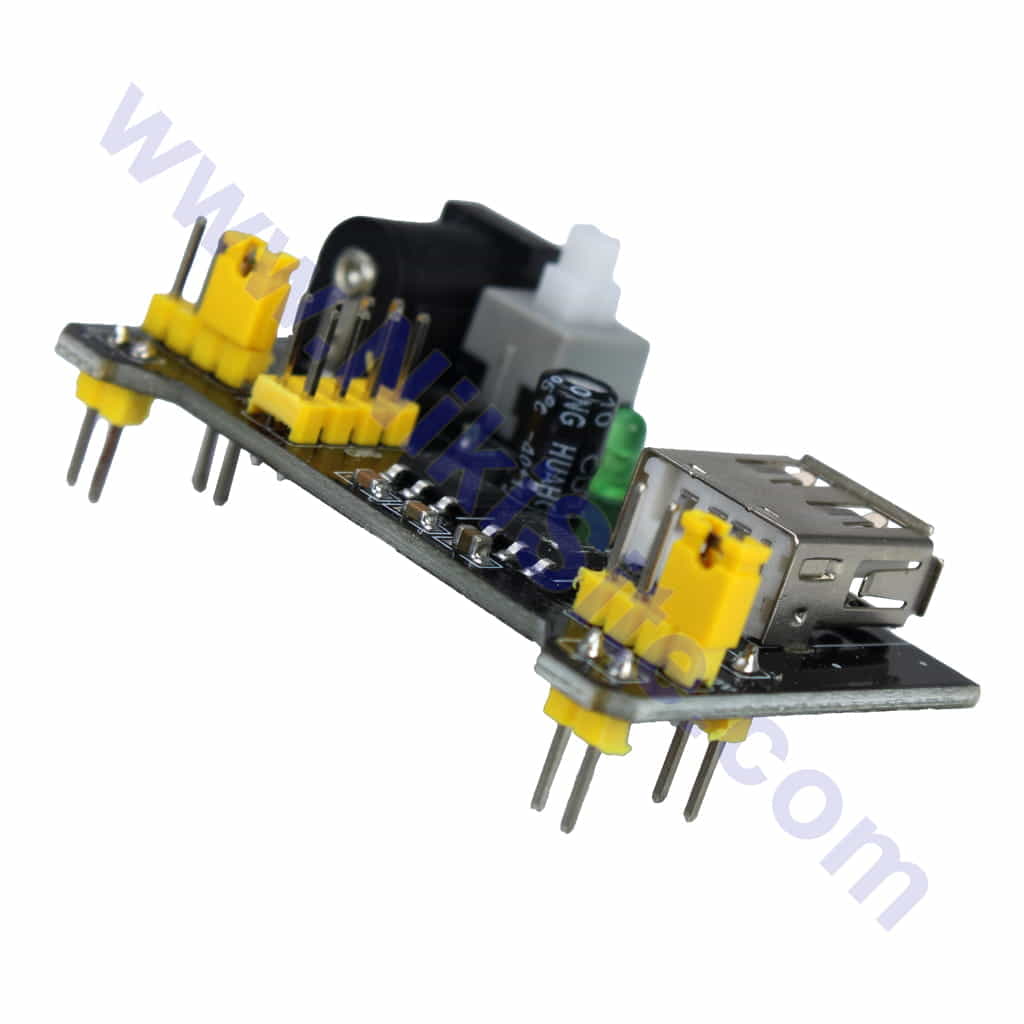

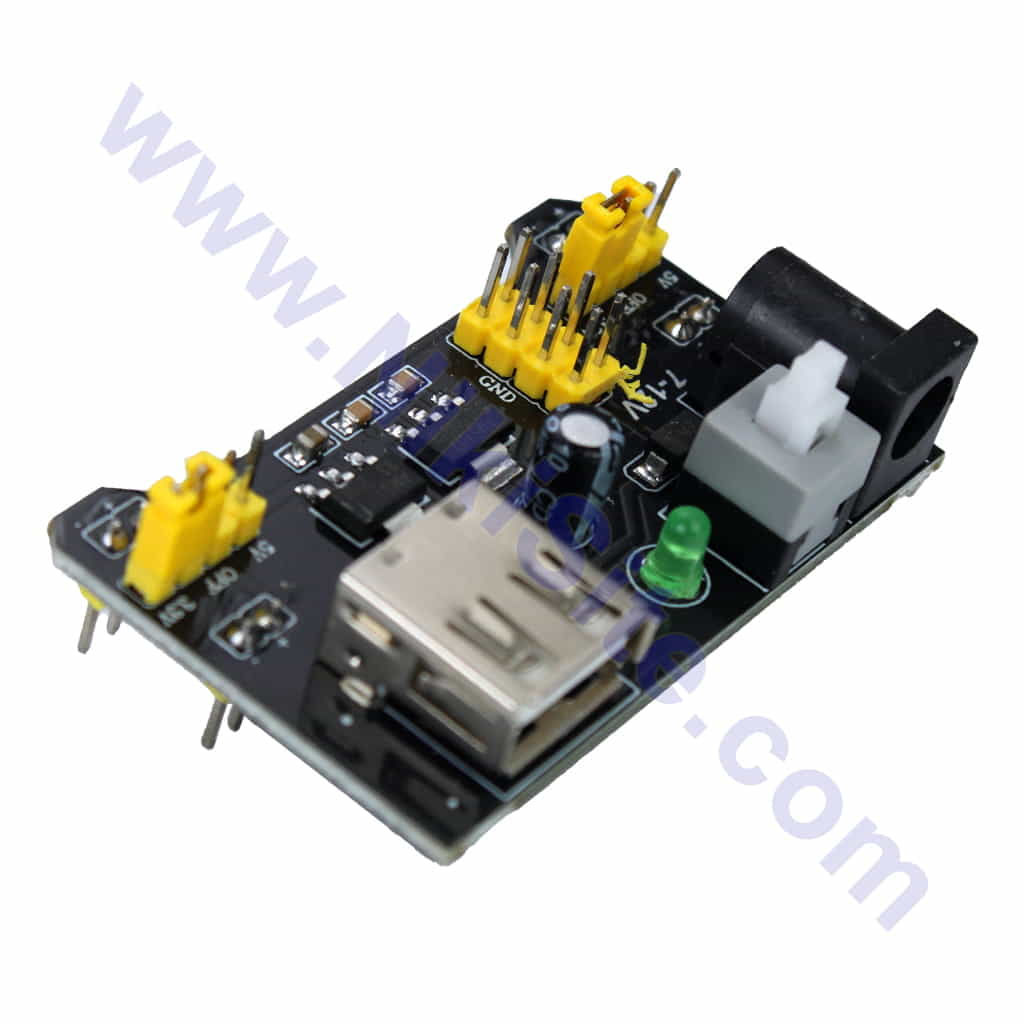

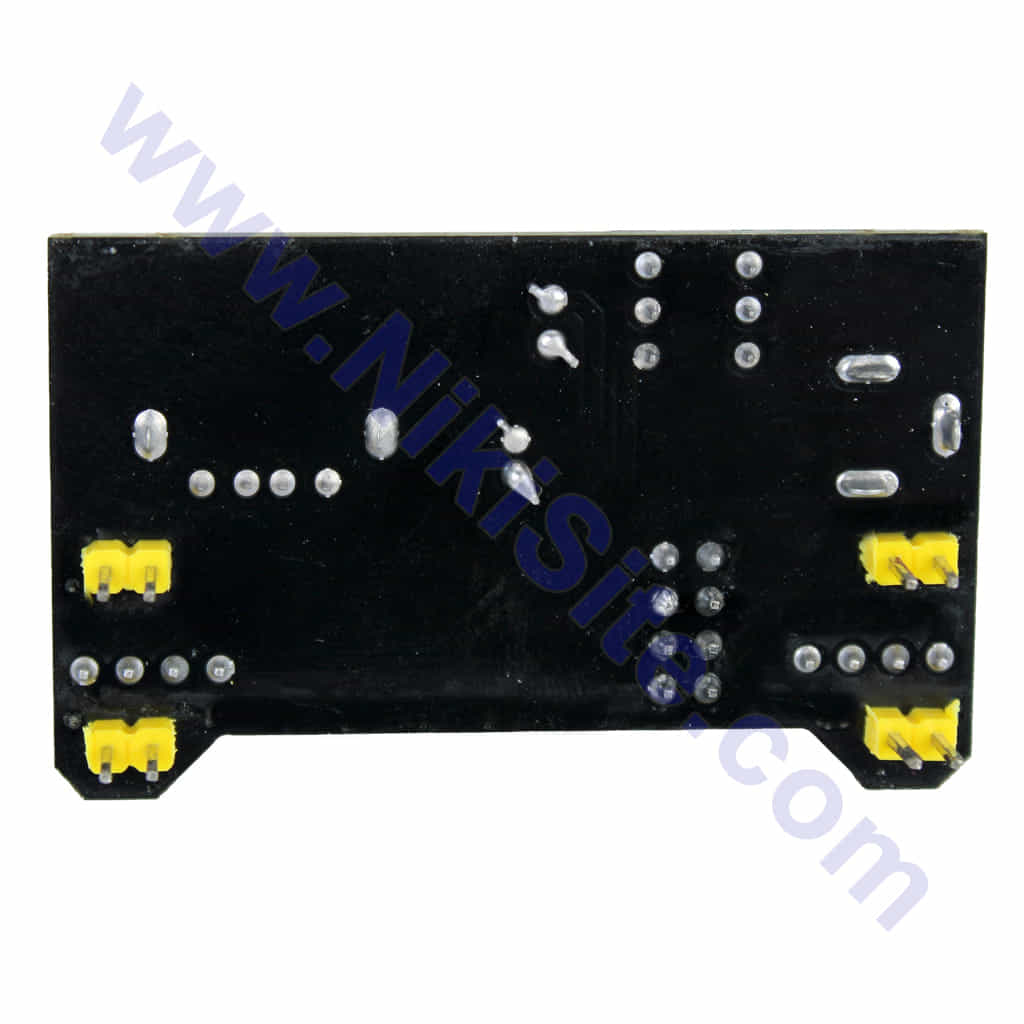

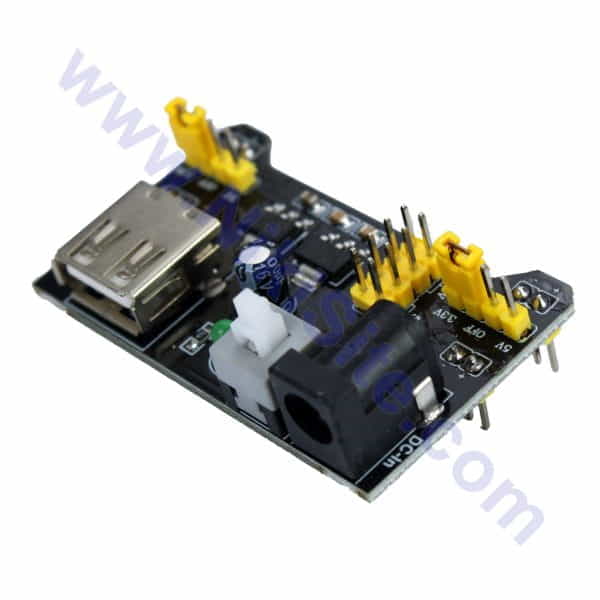

ماژول منبع تغذیه برد بورد: تامین انرژی حرفهای و پایدار برای پروژههای الکترونیکی شما
ماژول منبع تغذیه برد بورد (Breadboard Power Supply) یک راهحل همهکاره، ایمن و سازمانیافته برای تامین ولتاژهای دقیق و پایدار ۵ ولت و ۳.۳ ولت در حین پروتوتایپ و تست مدارهای الکترونیکی است. این ماژول با حذف درهمریختگی سیمهای تغذیه و جلوگیری از آسیب ناشی از اتصالات اشتباه، تجربهای مطمئن و کارآمد را برای مهندسین، دانشجویان و علاقهمندان فراهم میکند.
ویژگیهای کلیدی و مزایای رقابتی
خروجیهای دوگانه پایدار: ارائه همزمان ولتاژ ۵V DC (برای منطق دیجیتال، آردوینو) و ولتاژ ۳.۳V DC (برای سنسورهای مدرن، ESP8266، ESP32).
ورودیهای انعطافپذیر: قابلیت تغذیه از دو منبع:
جک DC 5.5×2.1mm: با ورودی ۷ تا ۱۲ ولت (آداپتور دیواری، منبع تغذیه آزمایشگاه، باتری).
پورت USB نوع A: تغذیه مستقیم از پاوربانک، شارژر موبایل یا پورت USB لپتاپ.
طراحی ماژولار برای بردبورد: نصب مستقیم روی برد بورد استاندارد، تامین برق دو ردیف مثبت و منفی به صورت همزمان.
محافظتهای پیشرفته: مجهز به دیود محافظ پلاریته، فیلتر نویز و خازنهای صافکننده برای خروجیای تمیز و عاری از نوسان.
نمایشگر وضعیت: دارای الایدی نشانگر POWER برای هر خروجی.
مشخصات فنی کامل و دقیق
| پارامتر | مشخصات فنی |
|---|---|
| ولتاژ ورودی (جک DC) | 7V – 12V DC (ولتاژ بهینه: 9V) |
| ولتاژ ورودی (پورت USB) | 5V DC (استاندارد USB) |
| ولتاژ خروجی ۱ | 5V DC (±۲٪ دقت) |
| ولتاژ خروجی ۲ | 3.3V DC (±۲٪ دقت) |
| جریان خروجی ماکسیمم (مجموع) | تا ۷۰۰mA (با ورودی ۱۲V و خنککاری مناسب) |

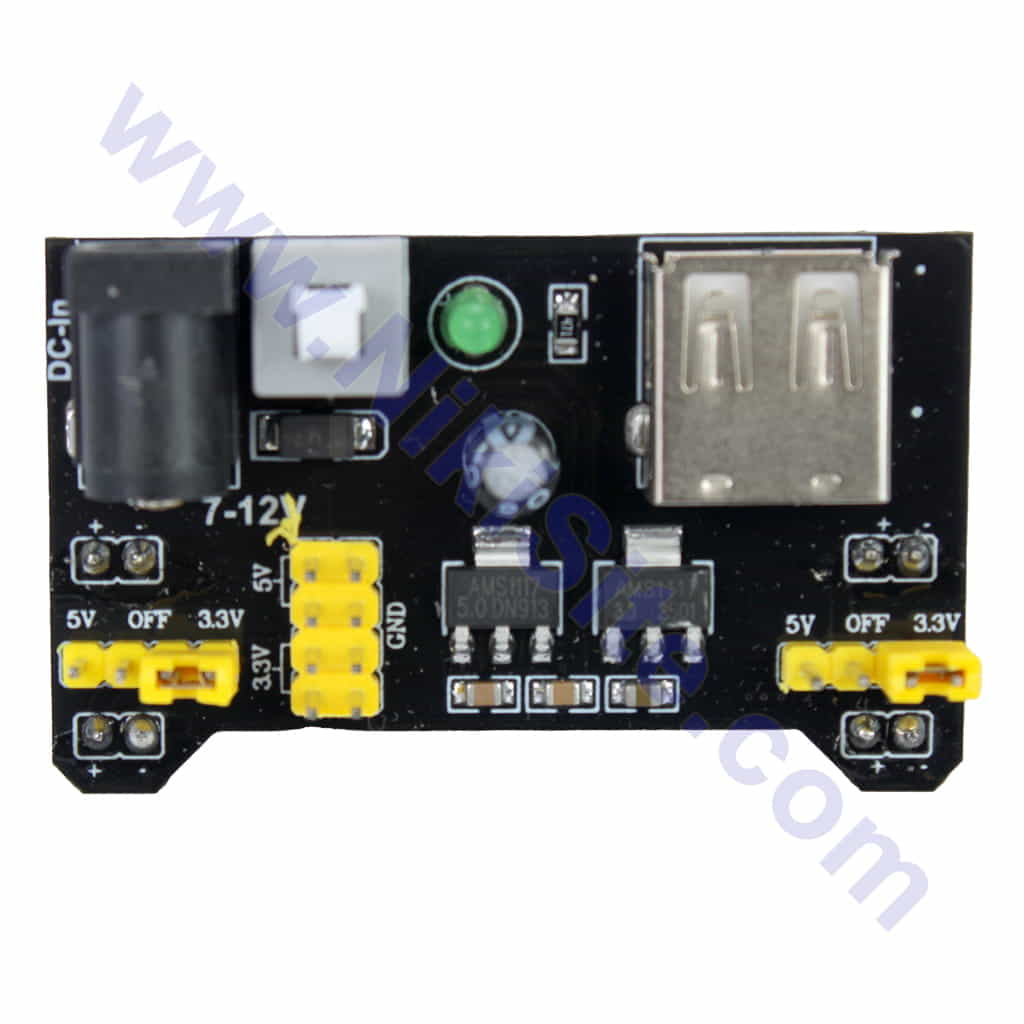

| رگولاتورهای ولتاژ | AMS1117 یا معادل (Linear Voltage Regulator) |
| خروجی روی بردبورد | دو ردیف + و دو ردیف – برای هر ولتاژ |
| سوئیچ انتخاب ولتاژ | دو سوئیچ جداگانه برای فعال/غیرفعال کردن 5V و 3.3V |

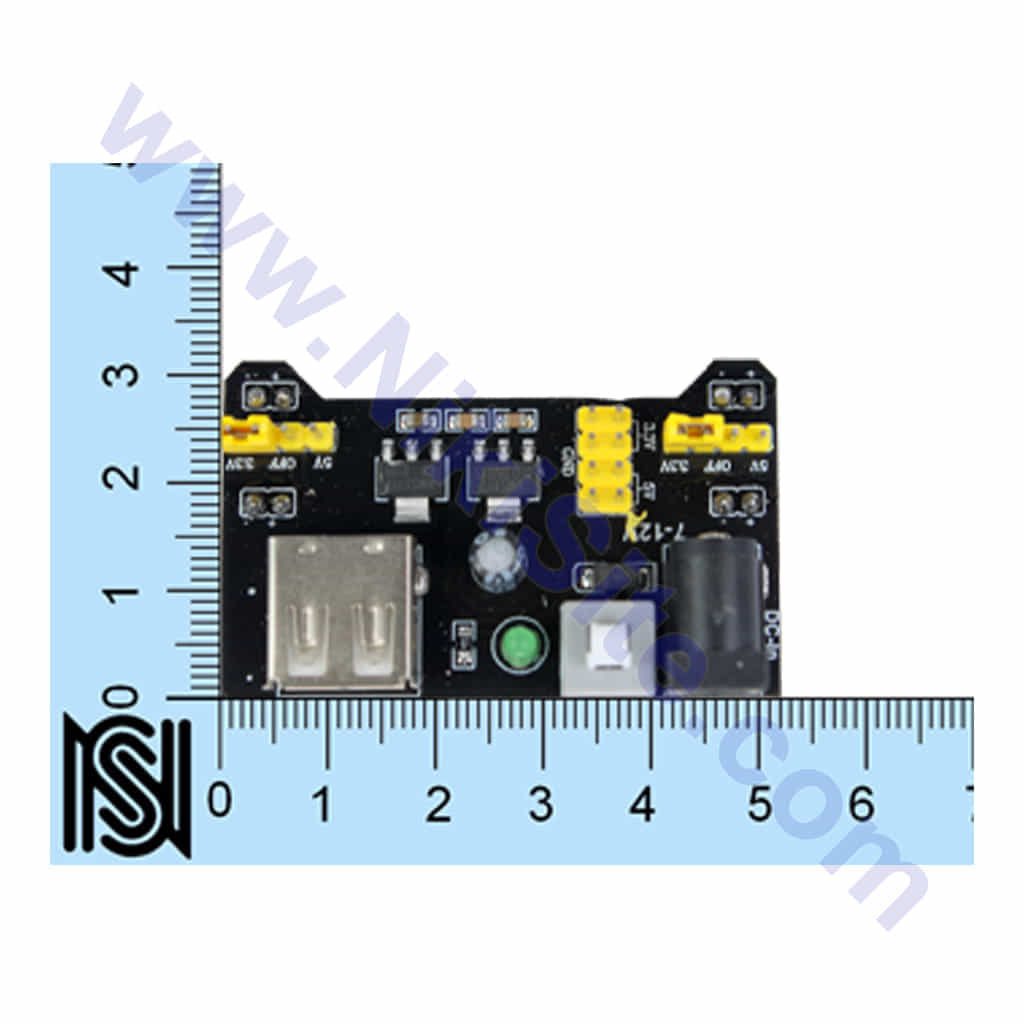

| ابعاد ماژول | استاندارد برای نصب روی ۵/۶ خانه مرکزی بردبورد |
کاربردهای اصلی و ضروری
پروتوتایپ و آزمایش مدار: تامین برق مطمئن برای آردوینو، سنسورها، ماژولها و آیسیها روی برد بورد.
کارگاههای آموزشی الکترونیک: ابزاری امن و مدیریتشده برای دانشجویان و هنرجویان.
توسعه پروژههای مبتنی بر میکروکنترلر: مانند ESP32، ESP8266، STM32، AVR.
تست ماژولهای ارتباطی: مانند ماژول بلوتوث HC-05، وایفای، GPS، RFID.
طراحی و عیبیابی مدارهای آنالوگ و دیجیتال.
نحوه نصب و راهاندازی گامبهگام
نصب روی برد بورد: پایههای ماژول را در مرکز برد بورد (به شکلی که پینهای مثبت و منفی در ردیفهای جدا قرار گیرند) فرو کنید.
اتصال منبع تغذیه: یا از یک آداپتور ۹V/12V با جک 5.5×2.1mm استفاده کنید و یا یک کابل USB استاندارد را به پورت USB ماژول وصل کنید.
فعالسازی خروجیها: سوئیچ مربوط به ولتاژ مورد نیاز (5V و/یا 3.3V) را در حالت ON قرار دهید.
اتصال بار: مدار خود را با استفاده از ردیفهای مثبت و منفی مربوطه روی برد بورد تغذیه کنید. (توجه: ردیف 5V و 3.3V از هم جدا هستند).
مقایسه با روشهای سنتی تامین برق برد بورد
| روش | ماژول تغذیه برد بورد | آداپتور مستقیم | باتری مستقیم |
|---|---|---|---|
| پایداری ولتاژ | ⭐⭐⭐⭐⭐ (ثابت و نویز پایین) | ⭐⭐ (نوسان دارد) | ⭐ (کاهشی است) |
| ایمنی | ⭐⭐⭐⭐⭐ (دارای محافظ) | ⭐⭐ (ریسک اتصال کوتاه) | ⭐⭐⭐ |
| سازماندهی | ⭐⭐⭐⭐⭐ (تمیز و منظم) | ⭐ (سیمهای درهم) | ⭐⭐ |
| چند ولتاژی | ⭐⭐⭐⭐⭐ (همزمان 5V و 3.3V) | ⭐ (فقط یک ولتاژ) | ⭐ (فقط یک ولتاژ) |
| سهولت استفاده | ⭐⭐⭐⭐⭐ (پلاگ اند پلی) | ⭐⭐ | ⭐⭐⭐ |
چرا این ماژول تغذیه را از ما بخرید؟
✅ کیفیت ساخت عالی: با خازنهای سرامیکی و الکترولیتی با کیفیت برای فیلترینگ بهینه.
✅ رگولاتورهای اورجینال: استفاده از AMS1117 با پایداری حرارتی بالا.
✅ تست سلامت کامل: بررسی تمامی خروجیها تحت بار قبل از ارسال.
✅ گارانتی عملکرد: ضمانت یکساله در برابر نقص فنی.
✅ پشتیبانی فنی: راهنمایی برای انتخاب آداپتور مناسب و رفع مشکلات.
نکات حیاتی برای استفاده بهینه و طول عمر
🔸 جک DC: قطبیت مرکزی مثبت (Center Positive) است. از آداپتور مطمئن استفاده کنید.
🔸 جریان ماکسیمم: از اعمال بار بیش از 700mA به صورت ممتد خودداری کنید. برای جریانهای بالاتر از رگولاتور سوئیچینگ استفاده نمایید.
🔸 گرمایی: رگولاتور خطی در اختلاف ولتاژ ورودی-خروجی بالا گرما تولید میکند. برای کار طولانیمدت با ورودی ۱۲V، خنککاری پسیو در نظر بگیرید.
🔸 اولویت ورودی: در صورت اتصال همزمان جک DC و USB، معمولاً ورودی جک DC اولویت دارد.
🔸 جداسازی زمین: زمین (GND) هر دو خروجی ۵V و ۳.۳V به صورت داخلی به هم متصل است.
سوالات متداول (FAQ)
✅ آیا میتوانم همزمان از هر دو خروجی 5V و 3.3V حداکثر جریان بکشم؟
خیر. جریان کل (مجموع دو خروجی) نباید از حدود 700mA تجاوز کند. این محدودیت به دلیل رگولاتور خطی و امکان گرمایش بیش از حد است.
✅ آیا میتوانم با این ماژول، برد آردوینو را هم تغذیه کنم؟
قطعاً بله. بهترین روش این است که پین 5V آردوینو را به ردیف 5V روی برد بورد متصل کنید. از پین VIN آردوینو استفاده نکنید.
✅ آیا برای تغذیه برد ESP32 مناسب است؟
بسیار مناسب است. میتوانید پین 3.3V برد ESP32 را مستقیماً به ردیف 3.3V این ماژول متصل کنید. جریان آن برای راهاندایی ESP32 و چند سنسور معمولی کافی است.
✅ اگر آداپتور ۱۲ ولت داشته باشم، آیا ولتاژ خروجی دقیقاً ۵ ولت خواهد بود؟
بله، رگولاتور خطی این اطمینان را میدهد که با ورودی ۷ تا ۱۲ ولت، خروجی ثابت و دقیق ۵ ولت (±۰.۱V) باشد.
✅ تفاوت این ماژول با مدلهای دارای رگولاتور سوئیچینگ (MP1584) چیست؟
رگولاتور خطی (مثل این ماژول) نویز کمتری دارد اما راندمان پایینتر و گرمای بیشتر تولید میکند. رگولاتور سوئیچینگ راندمان بالا (~۹۰٪) و گرمای کم دارد اما ممکن است نویز سوئیچینگ ایجاد کند که برای کارهای آنالوگ حساس مناسب نباشد.
