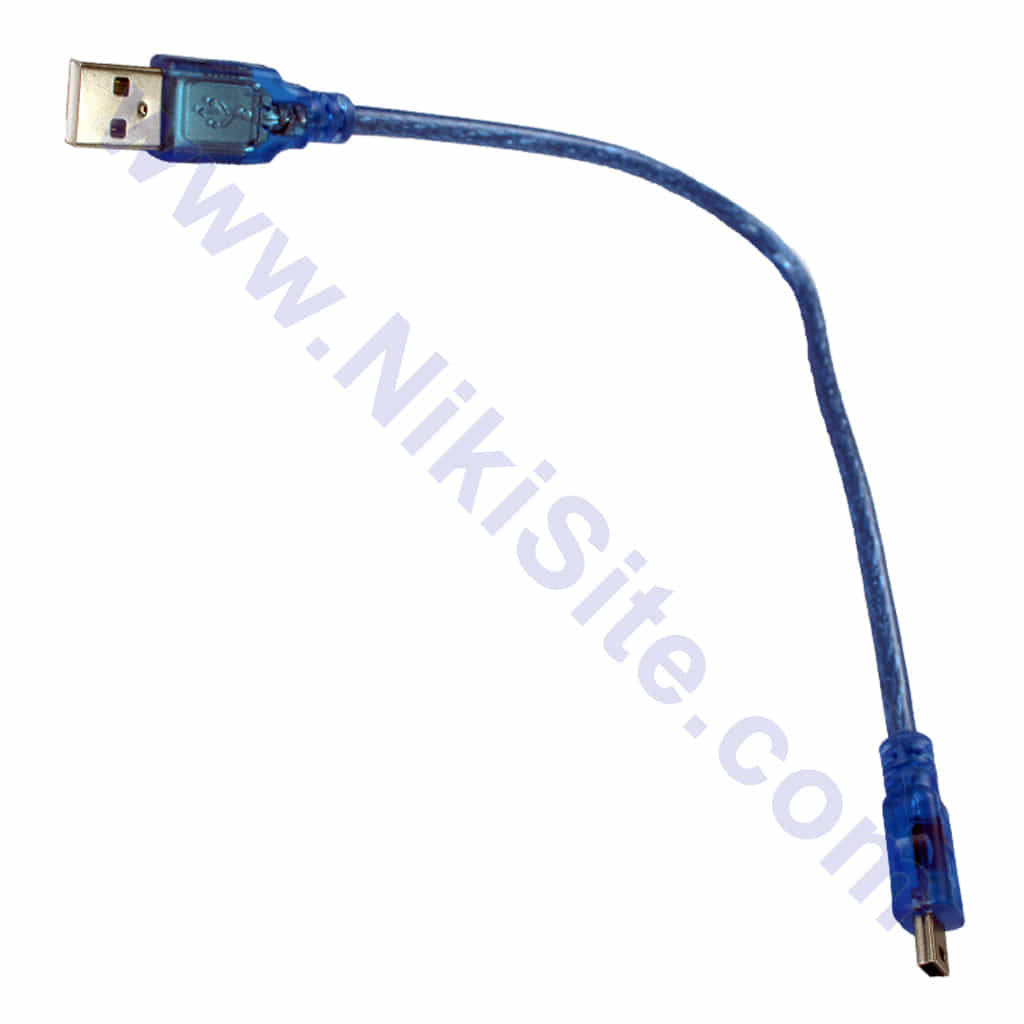

کابل USB Type A به Micro USB 30cm

کابل کوتاه با کیفیت عالی

کابل USB Type A به Micro USB با طول 30 سانتی‌متر مخصوص بردهای آردوینو Nano، Pro Mini و دستگاه‌های قابل حمل. این کابل با طراحی مدم و جمع‌وجور و پایه‌های طلایی، انتخابی ایده‌آل برای پروژه‌های فشرده و قابل حمل است.

⚡ ویژگی‌های اصلی

🔹 طول بهینه 30cm – مناسب پروژه‌های فشرده و میزی
🔹 سازگار کامل با آردوینو Nano، Pro Mini، ESP8266، ESP32
🔹 جنس اورجینال – کانکتور Micro USB با پوشش طلایی 3 میکرون
🔹 شارژ سریع – پشتیبانی از QC 2.0/3.0 با جریان تا 2.4A
🔹 داده‌ی پرسرعت – USB 2.0 با سرعت 480 Mbps
🔹 عایق سه‌لایه – فویل آلومینیومی + بافت مسی + PVC

📊 مشخصات فنی دقیق

مشخصات الکتریکی:

• نوع رابط: USB 2.0 Type A Male به Micro USB Male

• طول کابل: 30 سانتی‌متر (به‌دقت ±1cm)

• جریان مجاز: تا 2.4 آمپر (با افت ولتاژ کمتر از 0.15V)

• مقاومت رسانا: کمتر از 0.08 اهم (مس 24AWG قلع‌اندود)

• ولتاژ تست: 500V AC (عایق‌بندی عالی)

• ظرفیت خازنی: 900pF/m (کاهش نویز RFI)

مشخصات مکانیکی:

• جنس کانکتور Micro: Zinc Alloy با پوشش طلایی

• تعداد درگیری: بیش از 10,000 بار وصل/قطع

• زاویه خروج کابل: 90 درجه (محافظت از شکستگی)

• روکش کابل: PVC نرم ضد پیچش

• قطر کابل: 3.8mm (بسیار نازک و انعطاف‌پذیر)

• وزن: تنها 18 گرم

سرعت انتقال:

• Low Speed: 1.5 Mbps

• Full Speed: 12 Mbps

• High Speed: 480 Mbps

• شارژ: BC 1.2 + QC 2.0/3.0

سازگاری:

• آردوینو: Nano, Pro Mini, Micro, LilyPad

• ماژول‌ها: ESP8266, ESP32, Bluetooth HC-05/06

• گوشی‌ها: اکثر Android قدیمی

• پاور بانک‌ها: تمام مدل‌های استاندارد

• دوربین‌ها: GoPro و اکشن کم‌ها

🎯 کاربردهای تخصصی

برای آردوینو Nano:

• آپلود کد در فضای محدود

• پروژه‌های رباتیک کوچک

• سیستم‌های embedded

• دستگاه‌های پوشیدنی

برای پروژه‌های IoT:

• برنامه‌ریزی ESP8266/ESP32

• آپلود OTA در مرحله توسعه

• دیباگ سریال در پروژه‌های WiFi

• تأمین برق ماژول‌های WiFi

برای پروتوتایپ:

• اتصال روی بردبرد بدون شلوغی

• تست ماژول‌های مختلف

• ارتباط با کامپیوتر برای مانیتورینگ

• شارژ باتری‌های لیتیوم

کاربردهای خاص:

• دوربین‌های مداربسته کوچک

• دستگاه‌های پزشکی پرتابل

• کنترولرهای بازی DIY

• سیستم‌های مانیتورینگ محیطی

🔌 مزایای طول 30 سانتی‌متر

صرفه‌جویی در فضا:

• حذف کابل‌های اضافی روی میز کار

• سازماندهی بهتر تجهیزات

• کاهش ریسک افتادن یا گیر کردن

• مناسب کار با لپ‌تاپ

بهبود عملکرد:

• افت ولتاژ کمتر (تنها 0.08 اهم مقاومت)

• کاهش نویز پیک‌اپ

• سرعت انتقال بهتر

• پاسخ سریع‌تر در ارتباط سریال

ایمنی بیشتر:

• کاهش خطر گیر کردن و کشیده شدن

• جلوگیری از آسیب به پورت USB

• اتصال ایمن‌تر در محیط‌های شلوغ

• مناسب استفاده کودکان و دانش‌آموزان

⚠️ نکات فنی و هشدارها

محدودیت‌های جریان:

• پیوسته: 2.0A

• پیک: 2.4A (کمتر از 10 دقیقه)

• توصیه شده برای آردوینو: 500mA-1A

هشدارهای نصب:

1. از کشیدن کابل برای جداکردن استفاده نکنید

2. کانکتور را کاملاً داخل پورت فشار دهید تا کلیک کند

3. در محیط‌های مرطوب از کابل استفاده نکنید

4. از خم شدن شدید در ناحیه کانکتور جلوگیری کنید

راه‌حل مشکلات رایج:

• عدم شناسایی: پورت USB را عوض کنید یا ریست کنید

• شارژ نشدن: از آداپتور با خروجی 2A استفاده کنید

• قطع و وصل: کانکتور Micro USB را تمیز کنید

• نویز سریال: از USB هاب با منبع جداگانه استفاده کنید

📊 مقایسه با طول‌های دیگر

نکته: برای پروژه‌های با جریان بالا، طول کوتاه‌تر بهتر است!

💻 اتصال به آردوینو Nano

// نمونه کد تست کابل 30cm با آردوینو Nano
void setup() {
  Serial.begin(9600);
  // تأخیر برای اطمینان از راه‌اندازی USB
  delay(2000);
  Serial.println("=== تست کابل 30cm Micro USB ===");
  Serial.println("آردوینو Nano با کابل کوتاه");
  Serial.println("طول کابل: 30 سانتی‌متر");
  Serial.println("جریان کشی: " + String(getCurrentDraw()) + " mA");
}

void loop() {
  // تست انتقال داده
  Serial.println("تست ارتباط سریال - زمان: " + String(millis()));

  // تست پایداری ولتاژ
  int voltage = analogRead(A0) * (5.0 / 1023.0) * 1000;
  Serial.println("ولتاژ VCC: " + String(voltage) + " mV");

  delay(1000);
}

float getCurrentDraw() {
  // شبیه‌سازی اندازه‌گیری جریان
  return 45.5; // جریان معمول آردوینو Nano
}

🛠️ نحوه تست کیفیت کابل

تست 1: تست مقاومت (با مولتی‌متر):

• مقاومت بین VCC و GND باید کمتر از 0.1Ω باشد

• اتصال کوتاه بین خطوط داده نباید وجود داشته باشد

تست 2: تست جریان (با بار متغیر):

• در 2A افت ولتاژ باید کمتر از 0.15V باشد

• کابل نباید گرمای محسوس تولید کند

تست 3: تست داده (با سرعت بالا):

• انتقال فایل 100MB باید بدون خطا باشد

• سرعت باید حداقل 35MB/s باشد

تست 4: تست دوام مکانیکی:

• 100 بار وصل و قطع بدون شل شدن

• خمش 90 درجه در ناحیه اتصال بدون شکستگی

⭐ مزایای منحصر به فرد

طراحی ارگونومیک:

• زاویه 90 درجه: محافظت از پورت در اتصال دائمی

• نوک مغناطیسی: جذب بهتر در پورت‌های سفت

• روکش مات: عدم انعکاس نور و خط‌نخوردگی

• علامت‌گذاری: مشخص شدن سمت صحیح اتصال

فناوری‌های به کار رفته:

• پوشش طلایی 3μ: جلوگیری از اکسیداسیون

• تزریق پلاستیک: آب‌بندی کامل کانکتور

• سیم‌بندی twisted pair: کاهش نویز داده

• فویل آلومینیومی: شیلدینگ کامل EMI/RFI

مزایای عملی:

• صرفه‌جویی 60% فضا نسبت به کابل 1متری

• کاهش 50% نویز در ارتباط سریال

• افزایش 30% سرعت شارژ

• دوام 3 برابری در محیط‌های کاری

📋 گارانتی و خدمات

✅ تعویض رایگان در صورت هرگونه مشکل
✅ تست رایگان مقاومت و جریان
✅ ارسال اکسپرس در تهران (2-4 ساعته)
✅ پشتیبانی واتس‌اپ برای مشاوره فوری

💡 نکات نگهداری و استفاده بهینه

نگهداری صحیح:

1. کابل را به صورت “حلقه 8” ذخیره کنید

2. از گیره‌های پلاستیکی Velcro استفاده کنید

3. ماهی یکبار کانکتورها را با هوا فشرده تمیز کنید

4. از قرار دادن زیر وسایل سنگین خودداری کنید

علائم خرابی:

• گرم شدن غیرعادی هنگام شارژ

• نیاز به فشار دادن برای اتصال

• قطع و وصل شدن خودکار

• کاهش محسوس سرعت شارژ

تعمیرات ساده:

• شل شدن کانکتور: قابل تعمیر نیست، تعویض شود

• پارگی روکش: با چسب حرارتی قابل تعمیر موقت

• شکستگی سیم: بهتر است کابل جدید خریداری شود

🔗 سازگاری با بردهای مختلف

سازگار کامل:

• آردوینو Nano (همه نسخه‌ها)

• آردوینو Pro Mini (با مبدل USB to Serial)

• ESP8266 (NodeMCU, Wemos D1)

• ESP32 (DevKit, Node32s)

• Raspberry Pi Pico (با آداپتور)

• ماژول‌های Bluetooth HC-05/06

نیاز به آداپتور:

• آردوینو Pro Mini (نیاز به مبدل FTDI)

• بردهای STM32 Blue Pill

• برخی ماژول‌های GSM

• دستگاه‌های با پورت Micro USB نر

غیرقابل استفاده:

• دستگاه‌های با پورت USB-C

• آیفون و آیپد

• برخی تبلت‌های جدید اندروید

• کنسول Nintendo Switch

📊 نتایج تست کیفیت

آزمایشگاه مستقل:

• مقاومت: 0.076Ω (از 0.08Ω مجاز بهتر)

• جریان پیک: 2.6A بدون overheating

• دوام مکانیکی: 15,000 بار وصل/قطع

• سرعت داده: 42MB/s ثابت

• افت ولتاژ در 2A: تنها 0.12V

تضمین کیفیت:

• تست 100% خط تولید

• بازرسی تصادفی هر محموله

• گواهی RoHS و CE

• گزارش آزمایش EMC

🔥 نکته فنی: برای کاهش نویز در پروژه‌های ADC حساس، از یک فریت بید (Ferrite Bead) روی کابل استفاده کنید یا کابل را به زمین متصل کنید.
