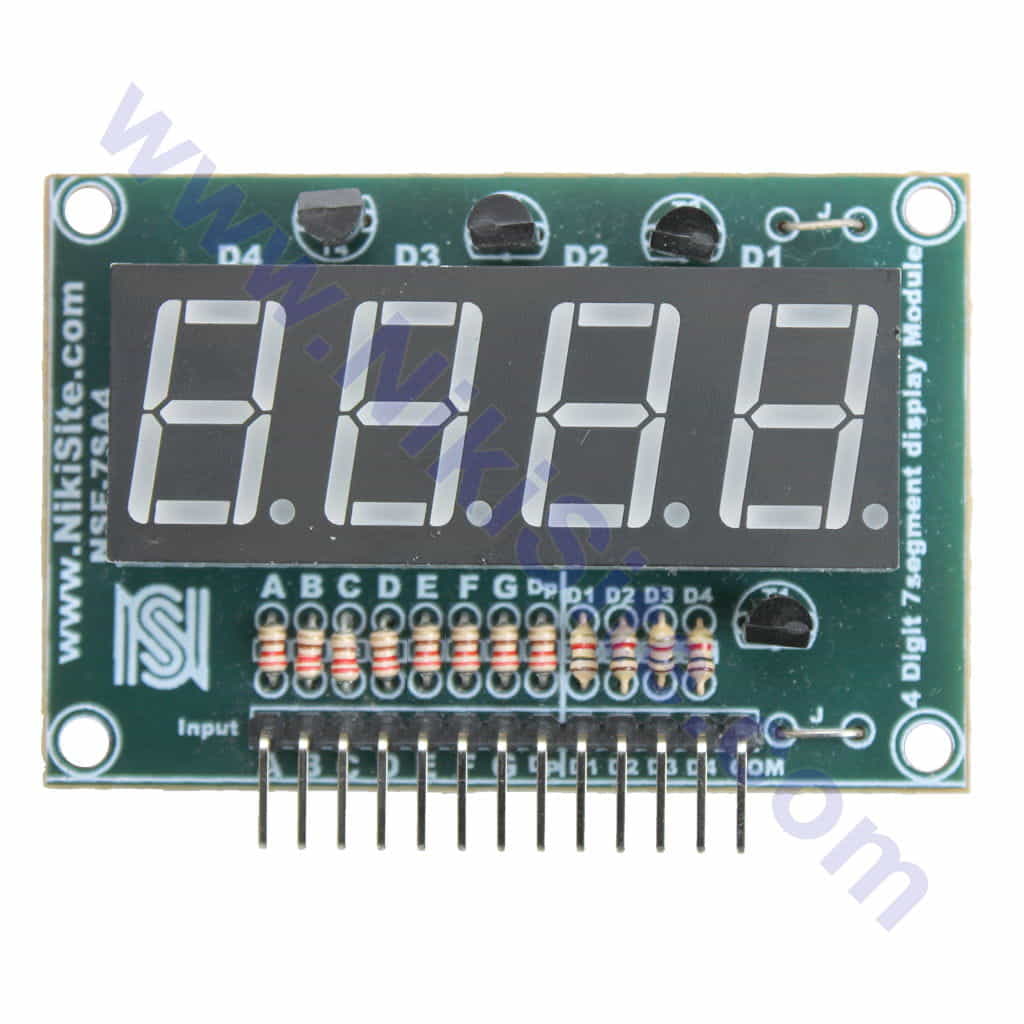

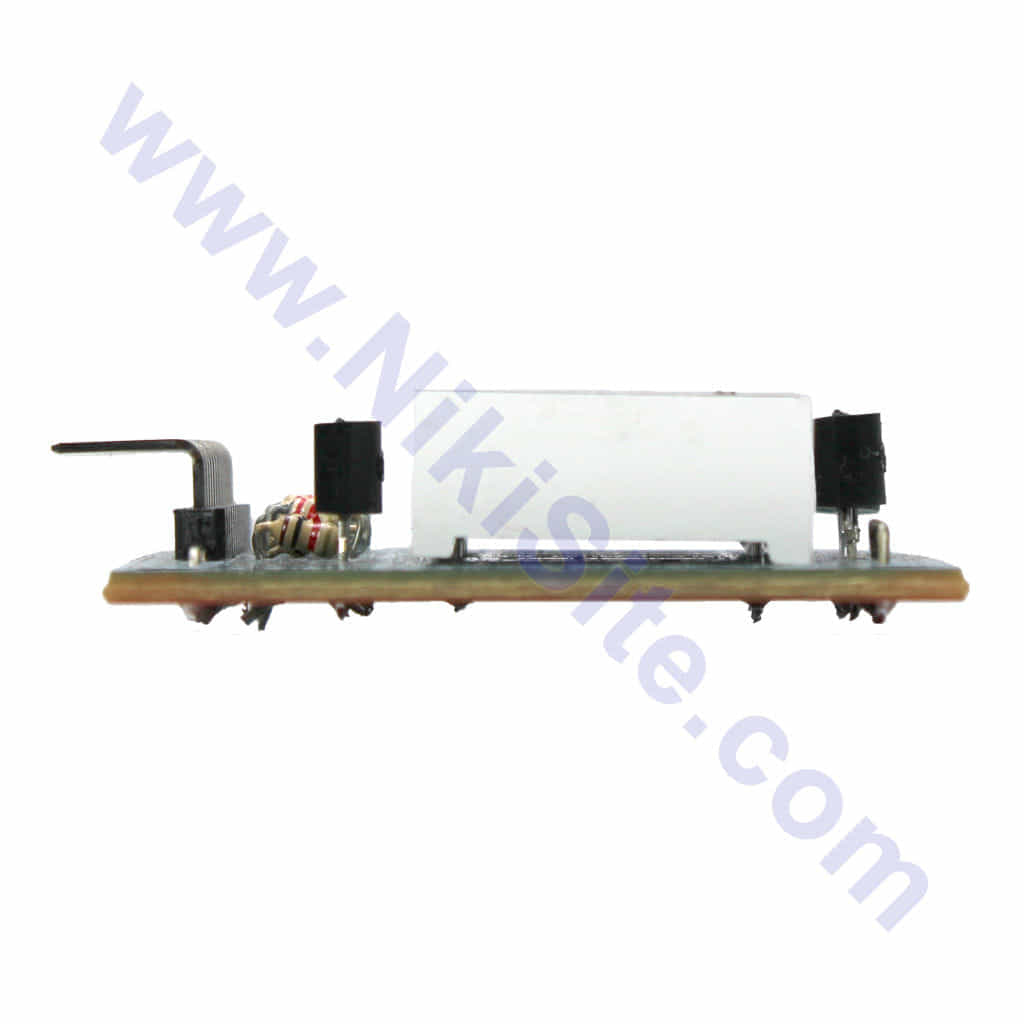

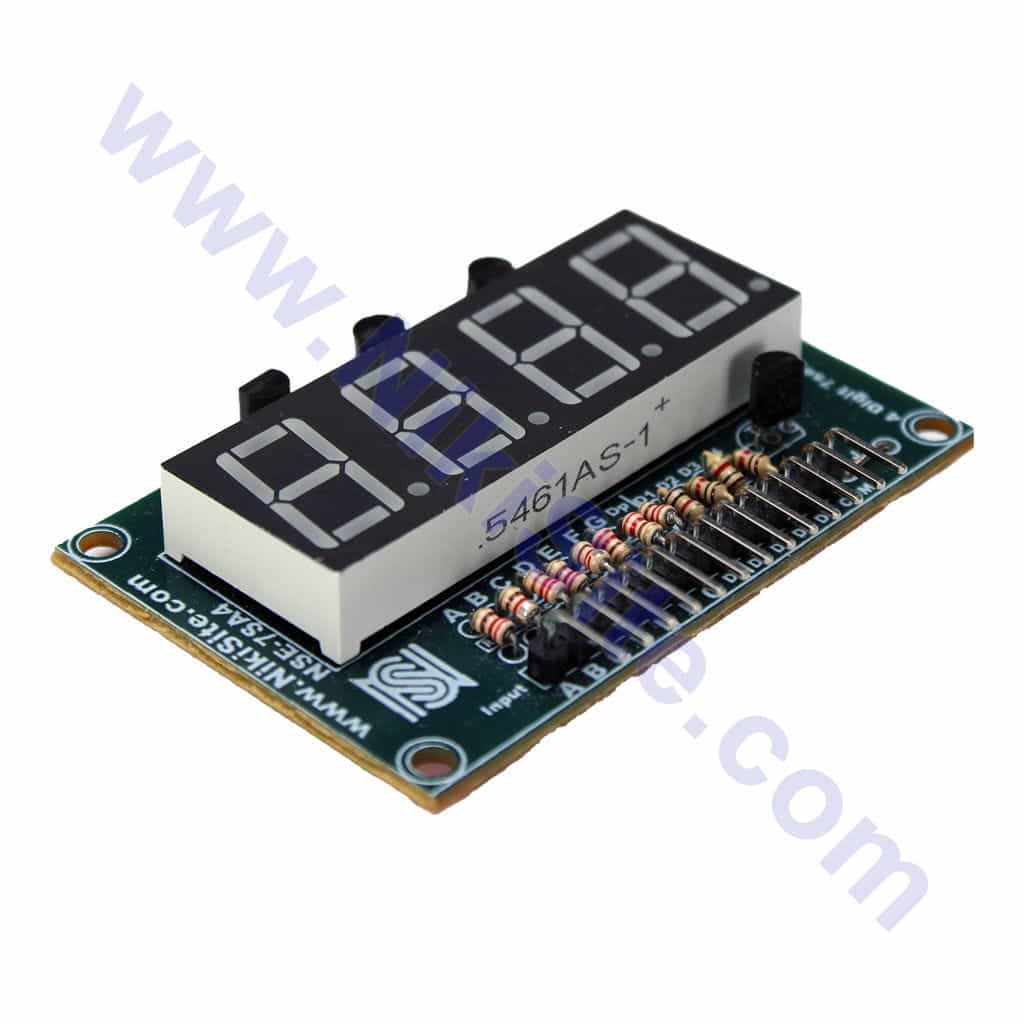

ماژول نمایشگر 7Segment چهار رقمی DIP

4Digit 7 Segment Multiplex Display Module

ماژول نمایشگر 7 قطعه‌ای چهار رقمی DIP یک نمایشگر آند مشترک با طراحی DIP استاندارد است که امکان نمایش اعداد 0-9، حروف محدود و علائم خاص را روی 4 رقم فراهم می‌کند. این ماژول با قابلیت اتصال مستقیم به بردبورد و میکروکنترلرها، انتخابی ایده‌آل برای پروژه‌های نمایش اطلاعات است.

⚡ ویژگی‌های اصلی

🔹 چهار رقم مجزا با 7 سگمنت + نقطه اعشار
🔹 طراحی DIP استاندارد – نصب مستقیم روی بردبورد
🔹 آند مشترک (Common Anode) – سازگار با اکثر میکروکنترلرها
🔹 رنگ قرمز پرنور – دید عالی در نورهای مختلف
🔹 ابعاد استاندارد – ارتفاع رقم: 14.2mm
🔹 مولتی‌پلکس داخلی – کاهش سیم‌کشی

📊 مشخصات فنی دقیق

مشخصات الکتریکی:

• نوع: 7-Segment 4-Digit Common Anode (آند مشترک)

• ولتاژ کاری: 3.3V تا 5V DC

• جریان هر سگمنت: 10-20mA (توصیه شده: 15mA)

• جریان کل هر رقم: 80-120mA

• جریان نقطه اعشار: 10-15mA

• ولتاژ مستقیم (Forward Voltage): 1.8-2.2V

• طول موج نور: 625-630nm (قرمز)

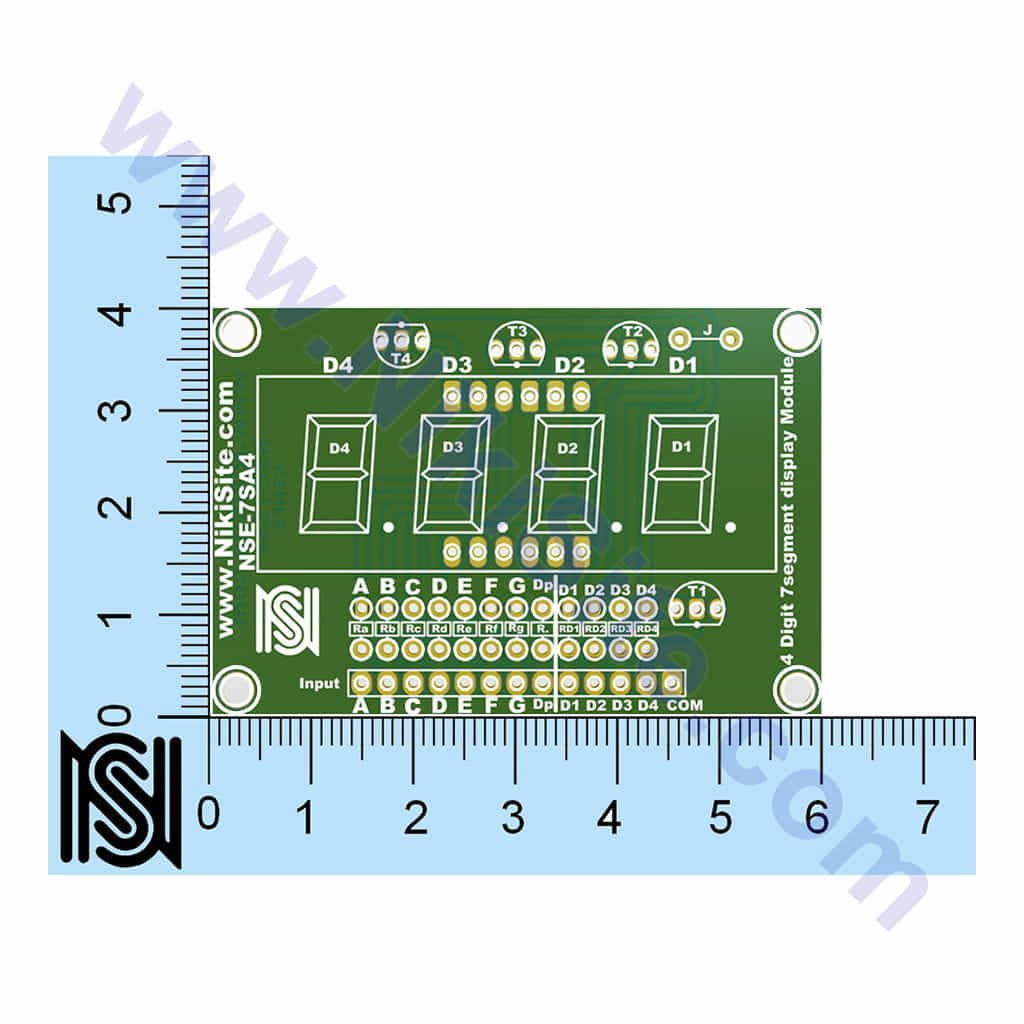

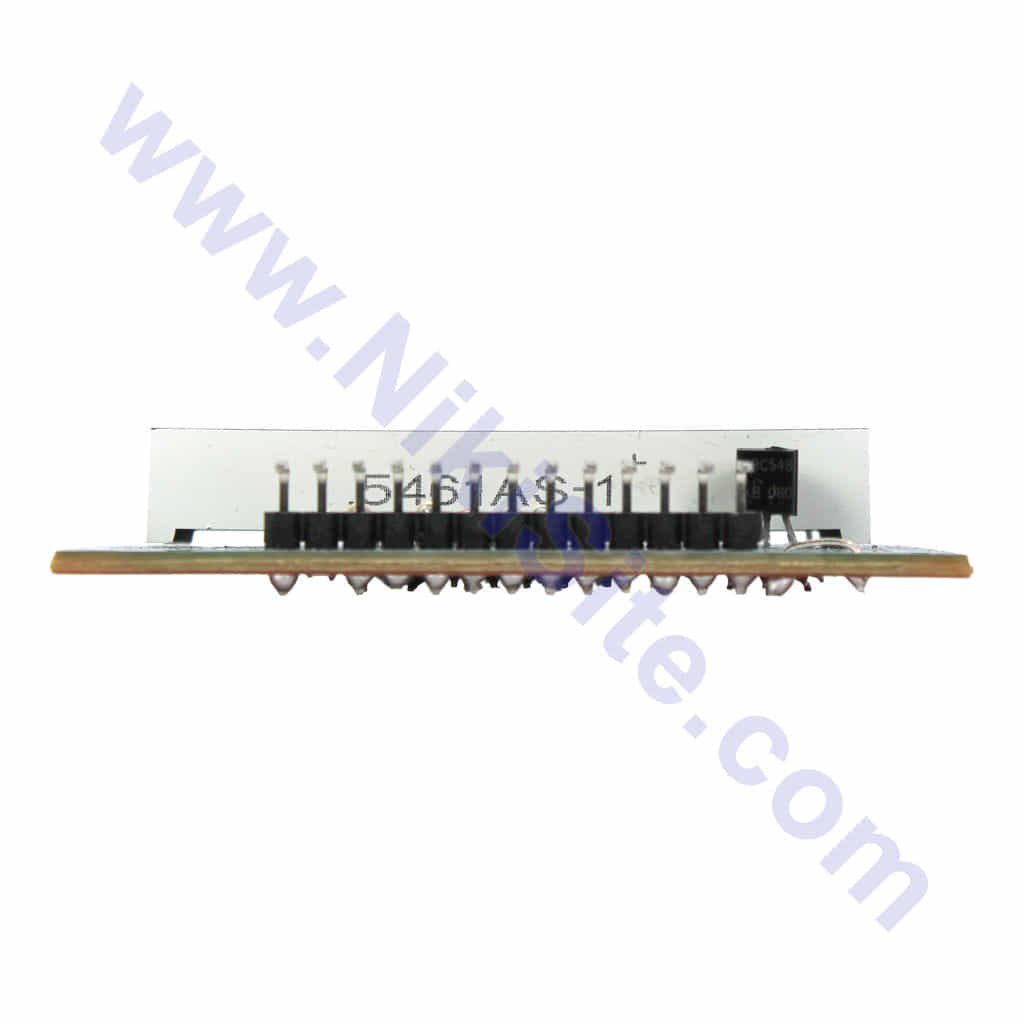

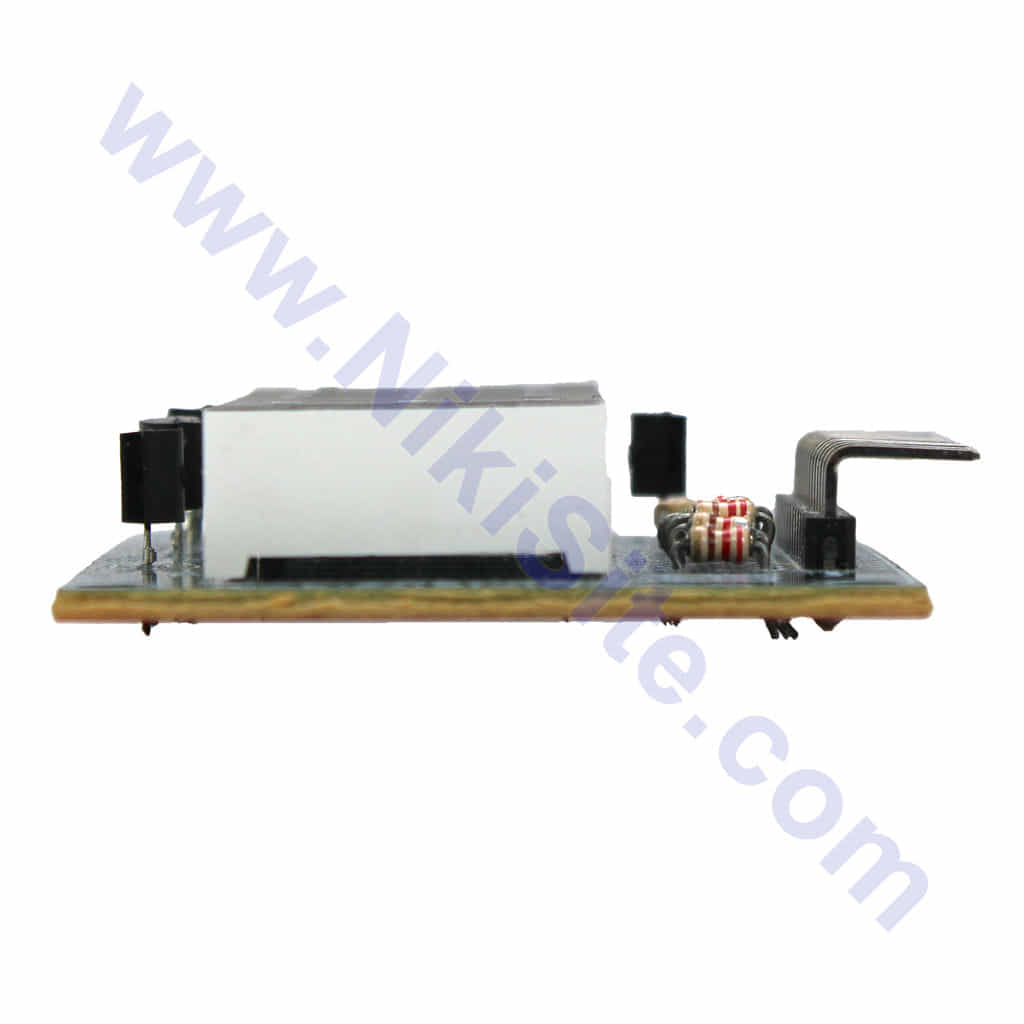

ابعاد و ساختار:

• ارتفاع رقم: 14.2 میلی‌متر

• عرض هر رقم: 8.6 میلی‌متر

• فاصله بین ارقام: 5.1 میلی‌متر

• کل ابعاد ماژول: 75 × 25 × 10 میلی‌متر

• تعداد پایه: 12 پین DIP

• رنگ: قرمز با پخش‌کننده نور مات

• زاویه دید: 120 درجه

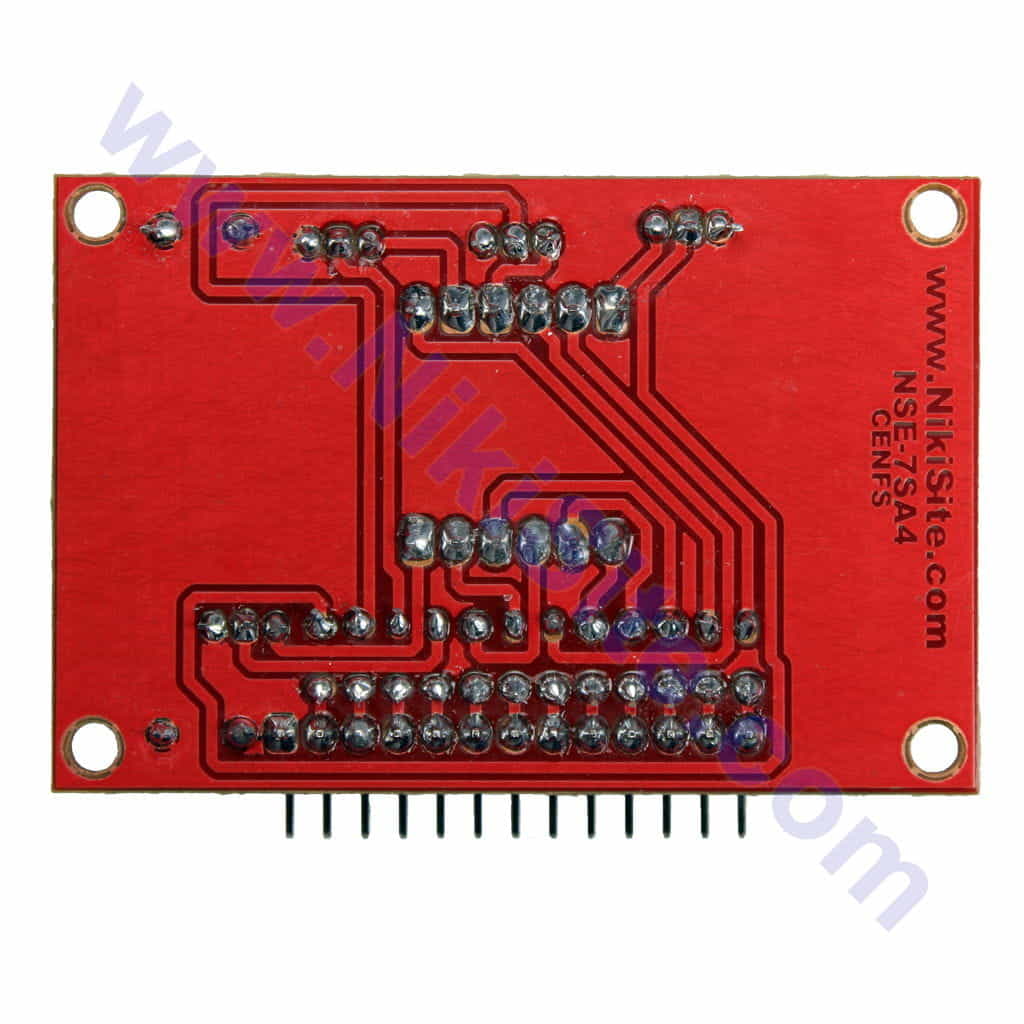

پیکربندی پایه‌ها (Pinout):

پین 1:  Digit 4 (چهارمین رقم از راست)
پین 2:  Digit 3 (سومین رقم از راست)
پین 3:  Decimal Point 3 (نقطه رقم سوم)
پین 4:  Segment C (سگمنت C)
پین 5:  Segment D (سگمنت D)
پین 6:  Segment E (سگمنت E)
پین 7:  Segment G (سگمنت G)
پین 8:  VCC (ولتاژ مشترک - آند)
پین 9:  Segment B (سگمنت B)
پین 10: Segment F (سگمنت F)
پین 11: Segment A (سگمنت A)
پین 12: Digit 1 (اولین رقم از راست)

🔌 نحوه اتصال به آردوینو

اتصال مستقیم (بدون درایور):

// تعریف پایه‌های آردوینو برای سگمنت‌ها
#define SEG_A 2
#define SEG_B 3
#define SEG_C 4
#define SEG_D 5
#define SEG_E 6
#define SEG_F 7
#define SEG_G 8
#define DP    9  // Decimal Point

// تعریف پایه‌های انتخاب رقم
#define DIGIT1 10
#define DIGIT2 11
#define DIGIT3 12
#define DIGIT4 13

void setup() {
  // تنظیم تمام پایه‌ها به عنوان خروجی
  for(int i = 2; i <= 13; i++) {
    pinMode(i, OUTPUT);
  }

  // در آند مشترک، HIGH = خاموش، LOW = روشن
  // خاموش کردن تمام ارقام در ابتدا
  for(int i = 10; i <= 13; i++) {
    digitalWrite(i, HIGH);
  }
}

// تابع نمایش یک رقم خاص
void displayDigit(int digit, int number) {
  // انتخاب رقم مورد نظر
  digitalWrite(DIGIT1, HIGH);
  digitalWrite(DIGIT2, HIGH);
  digitalWrite(DIGIT3, HIGH);
  digitalWrite(DIGIT4, HIGH);

  digitalWrite(10 + digit - 1, LOW); // انتخاب رقم

  // نمایش عدد
  displayNumber(number);

  delay(5); // زمان روشن ماندن هر رقم
}

// تابع نمایش عدد روی سگمنت‌ها
void displayNumber(int num) {
  // الگوهای سگمنت برای اعداد 0-9 (آند مشترک)
  byte numbers[10] = {
    0b00000011, // 0 (سگمنت‌های A,B,C,D,E,F)
    0b10011111, // 1 (B,C)
    0b00100101, // 2 (A,B,D,E,G)
    0b00001101, // 3 (A,B,C,D,G)
    0b10011001, // 4 (B,C,F,G)
    0b01001001, // 5 (A,C,D,F,G)
    0b01000001, // 6 (A,C,D,E,F,G)
    0b00011111, // 7 (A,B,C)
    0b00000001, // 8 (همه سگمنت‌ها)
    0b00001001  // 9 (A,B,C,D,F,G)
  };

  // فعال کردن سگمنت‌ها مطابق الگو
  digitalWrite(SEG_A, bitRead(numbers[num], 0));
  digitalWrite(SEG_B, bitRead(numbers[num], 1));
  digitalWrite(SEG_C, bitRead(numbers[num], 2));
  digitalWrite(SEG_D, bitRead(numbers[num], 3));
  digitalWrite(SEG_E, bitRead(numbers[num], 4));
  digitalWrite(SEG_F, bitRead(numbers[num], 5));
  digitalWrite(SEG_G, bitRead(numbers[num], 6));
}

void loop() {
  // مثال: نمایش عدد 1234
  displayDigit(1, 1);
  displayDigit(2, 2);
  displayDigit(3, 3);
  displayDigit(4, 4);
}

💡 اتصال با درایور MAX7219 (پیشنهادی)

#include <LedControl.h>

// اتصالات MAX7219
// DIN → پین 12 آردوینو
// CLK → پین 11 آردوینو
// CS  → پین 10 آردوینو

LedControl lc = LedControl(12, 11, 10, 1);

void setup() {
  lc.shutdown(0, false);    // روشن کردن نمایشگر
  lc.setIntensity(0, 8);    // تنظیم روشنایی (0-15)
  lc.clearDisplay(0);       // پاک کردن نمایشگر
}

void loop() {
  // نمایش عدد 2024
  lc.setDigit(0, 3, 2, false);  // رقم اول (سمت چپ)
  lc.setDigit(0, 2, 0, false);  // رقم دوم
  lc.setDigit(0, 1, 2, false);  // رقم سوم
  lc.setDigit(0, 0, 4, false);  // رقم چهارم (سمت راست)

  delay(1000);

  // نمایش عدد با نقطه اعشار
  lc.setDigit(0, 3, 3, true);   // 3 با نقطه
  lc.setDigit(0, 2, 1, false);  // 1
  lc.setDigit(0, 1, 4, false);  // 4
  lc.setDigit(0, 0, 1, false);  // 1

  delay(1000);
}

🎯 کاربردهای اصلی

1. پروژه‌های اندازه‌گیری و مانیتورینگ:

• نمایشگر دما و رطوبت

• ولت‌متر و آمپر‌متر دیجیتال

• نمایشگر سرعت و زمان

• شمارنده‌های مختلف

2. سیستم‌های صنعتی:

• نمایشگر خط تولید

• شمارنده محصولات

• نمایش پارامترهای ماشین‌آلات

• تایمرهای صنعتی

3. پروژه‌های آموزشی:

• ساعت دیجیتال دانشجویی

• نمایشگر بازی‌های ساده

• سیستم‌های رأی‌گیری

• آزمایش‌های الکترونیک دیجیتال

4. دستگاه‌های خانگی و شخصی:

• ساعت رومیزی

• تایمر آشپزخانه

• نمایشگر دستگاه ورزشی

• سیستم اطلاع‌رسانی ساده

⚠️ نکات مهم فنی و ایمنی

محدودیت‌های استفاده:

• حداکثر جریان هر سگمنت: 25mA

• حداکثر دمای کاری: 85°C

• حداقل مقاومت محدود‌کننده جریان: 220Ω برای 5V

• توصیه: استفاده از مقاومت 330Ω برای هر سگمنت

محاسبه مقاومت محدود‌کننده:

مقاومت = (ولتاژ تغذیه - ولتاژ LED) / جریان LED
مثال برای 5V و جریان 15mA:
R = (5V - 2V) / 0.015A = 200Ω
استفاده از 220Ω یا 330Ω توصیه می‌شود

نکات راه‌اندازی:

1. همیشه از مقاومت محدود‌کننده جریان استفاده کنید

2. برای مولتی‌پلکس کردن، تاخیر بین ارقام 1-5ms مناسب است

3. از درایور ترانزیستوری برای جریان‌های بالا استفاده کنید

4. نمایشگر را در معرض فشار مکانیکی قرار ندهید

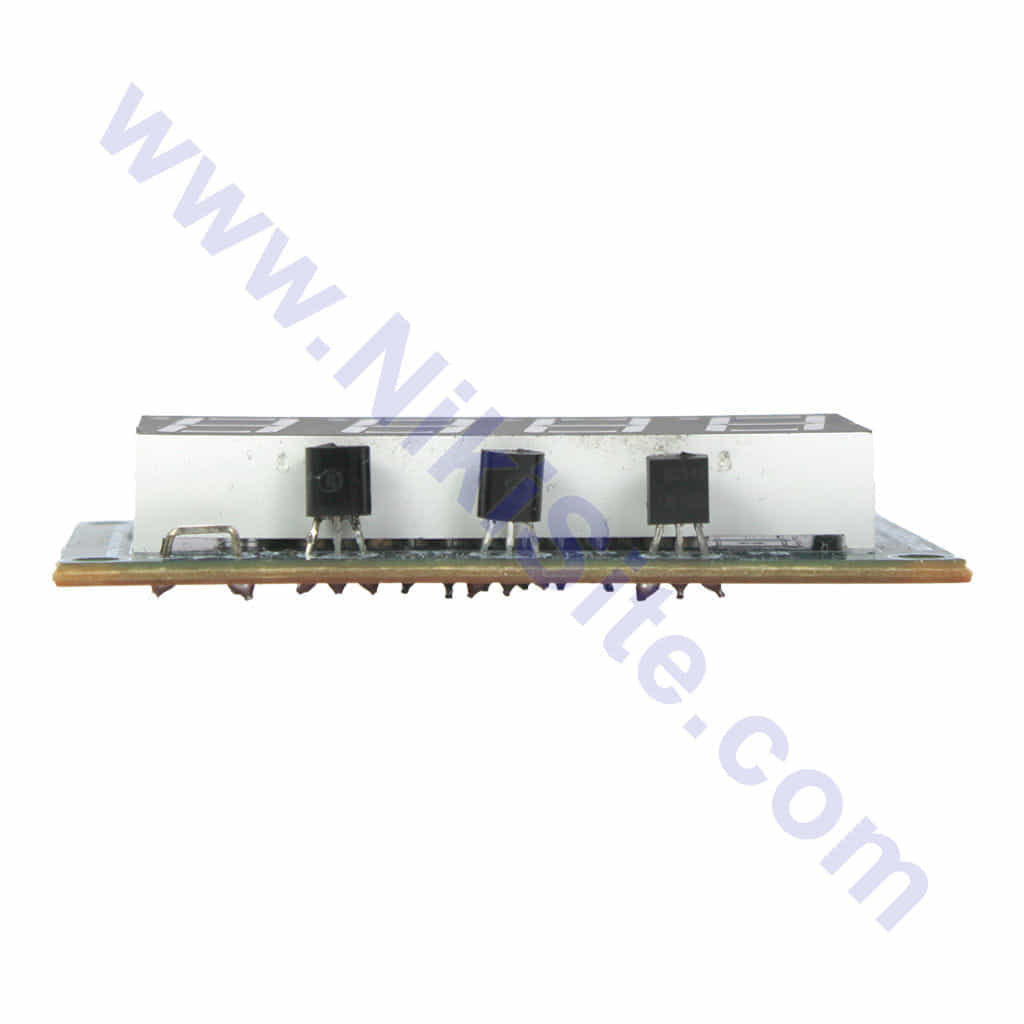

🔧 مدار نمونه با ترانزیستور

اتصال با ترانزیستور NPN برای انتخاب ارقام:

آردوینو → مقاومت 1kΩ → بیس ترانزیستور BC547
امیتر ترانزیستور → GND
کلکتور ترانزیستور → پایه Digit نمایشگر

مقاومت‌های سگمنت:

آردوینو → مقاومت 330Ω → سگمنت A,B,C,...

📊 جدول کدهای سگمنت (آند مشترک)

📦 مدل‌های مختلف

بر اساس رنگ:

• قرمز: معمولی – دید خوب – مصرف متوسط

• زرد: دید بالا در نور زیاد – مصرف مشابه قرمز

• سبز: مصرف کمی بیشتر – مناسب محیط‌های تاریک

• آبی: ولتاژ بالاتر (3.2-3.4V) – مصرف بیشتر

بر اساس نوع:

• آند مشترک (Common Anode): VCC مشترک – زمین هر سگمنت جدا

• کاتد مشترک (Common Cathode): زمین مشترک – VCC هر سگمنت جدا

🔍 کلمات کلیدی سئو

ماژول نمایشگر 7 قطعه 4 رقمی، نمایشگر سگمنت DIP، 4 Digit 7 Segment Display، نمایشگر آند مشترک، نمایشگر LED چهار رقمی، ماژول نمایش اعداد، نمایشگر آردوینو، 7 Segment Common Anode، نمایشگر قرمز 14.2mm، ماژول نمایش سگمنت، نمایشگر دیجیتال DIP، 4 Digit Display Module، نمایشگر پروژه الکترونیک، ماژول نمایشگر میکروکنترلر، 7 Segment با MAX7219

🏷️ برچسب‌های محصول

نمایشگر 7 سگمنت، نمایشگر چهار رقمی، 7 Segment Display، نمایشگر LED، نمایشگر آردوینو، ماژول نمایش، سگمنت DIP، نمایشگر دیجیتال، پروژه الکترونیک، نمایشگر قرمز، آند مشترک، نمایشگر اعداد، ماژول نمایشگر، قطعات الکترونیک، نمایشگر میکروکنترلر

⭐ مزایای رقابتی

نسبت به LCD کاراکتری:

• دید بهتر از فواصل دور

• مصرف برق کمتر

• راه‌اندازی ساده‌تر

• قیمت پایین‌تر

• سرعت پاسخگویی بالا

نسبت به نمایشگرهای گرافیکی:

• سادگی برنامه‌نویسی

• مصرف حافظه کمتر

• هزینه سخت‌افزاری پایین

• قابلیت اطمینان بالا

ویژگی‌های منحصر به فرد این ماژول:

• طراحی DIP برای نصب مستقیم روی بردبورد

• پیکربندی منطقی پایه‌ها

• کیفیت ساخت بالا با پخش‌کننده نور

• ارسال سریع و موجودی دائمی

📋 گارانتی و پشتیبانی

✅ گارانتی 12 ماهه بدون قید و شرط
✅ تعویض رایگان در صورت وجود مشکل فنی
✅ پشتیبانی فنی تلفنی و آنلاین
✅ ارسال سریع به تمام نقاط ایران
✅ آموزش رایگان برنامه‌نویسی

🎁 پکیج‌های پیشنهادی

پکیج مبتدی:

• 1 عدد نمایشگر 4 رقمی

• 28 عدد مقاومت 330Ω (ربع وات)

• 4 عدد ترانزیستور BC547

• کابل نر-ماده 20 سانتی

پکیج استاندارد:

• 2 عدد نمایشگر 4 رقمی

• ماژول درایور MAX7219

• بردبرد 840 پین

• جامپر سیم کامل

• مقاومت‌های مجموعه‌ای

پکیج پیشرفته:

•  نمایشگر 4 رقمی

• آردوینو Nano

• منبع تغذیه 5V

• کتابچه پروژه‌های عملی

💡 ایده‌های پروژه عملی

پروژه 1: ساعت دیجیتال دقیق

• استفاده از ماژول RTC DS3231

• نمایش ساعت و دقیقه و ثانیه

• تنظیم با دکمه‌های فشاری

پروژه 2: دماسنج دیجیتال

• سنسور DS18B20

• نمایش دما با دقت 0.1 درجه

• هشدار دمای بالا/پایین

پروژه 3: ولت‌متر دیجیتال

• محدوده اندازه‌گیری 0-30V

• نمایش با دقت 0.1V

• قابلیت کالیبراسیون

پروژه 4: شمارنده محصولات

• سنسور مادون قرمز

• شمارش تا 9999 محصول

• ریست اتوماتیک

🔗 اتصالات پیشرفته

با Shift Register 74HC595:

// کاهش پایه‌های مورد نیاز آردوینو
// فقط 3 پایه برای کنترل 8 سگمنت

با ماژول TM1637:

// فقط 2 پایه برای کنترل کامل
// دارای درایور و مقاومت داخلی

🔥 نکته حرفه‌ای: برای کاهش چشمک زدن در مولتی‌پلکس، فرکانس به روزرسانی باید بیشتر از 60Hz باشد (حدود 16ms برای 4 رقم).

🎯 بهترین انتخاب برای: دانشجویان، مهندسین الکترونیک، مدارس فنی، کارگاه‌های آموزشی و سازندگان دستگاه‌های اندازه‌گیری

📞 خدمات پس از فروش

• مشاوره فنی رایگان برای طراحی مدار

• ارائه کدهای آماده برای آردوینو

• کمک در عیب‌یابی پروژه‌ها

• آپدیت کتابخانه‌ها و نرم‌افزارها
