ماژول رله حالت جامد یک کاناله

170,000 تومانهر عدد

ماژول رله حالت جامد یک کاناله

در ماژول رله SSR به مفهوم Solid State Relay نوعی از رله حالت جامد است که با اعمال یک ولتاژ کوچک می توان ولتاژ و جریان های بالا را به راحتی کنترل نماید و توان سوئیچ کردن فرکانس بالا را داراست.

تعداد قیمت تخفیف
10-49 166,600 تومان هر عدد 2%
50+ 164,900 تومان هر عدد 3%

5,000,000 تومان را به سبد خرید اضافه کنید و ارسال رایگان دریافت کنید!

موجود در انبار

Size and packaging guidelines

یکا (واحد) علامت اختصاری شرح انگلیسی مقدار
1 متر m Meter 1
1 سانتی متر cm Canti Meter 2-^10
1 میلی متر mm Mili Meter 3-^10
1 اینچ in Inch 2.54cm
2 اینچ in Inch 5.08cm
3 اینچ in Inch 7.62cm
5 اینچ in Inch 12.7cm
6 افرادی که اکنون این محصول را تماشا می کنند!




توضیحات

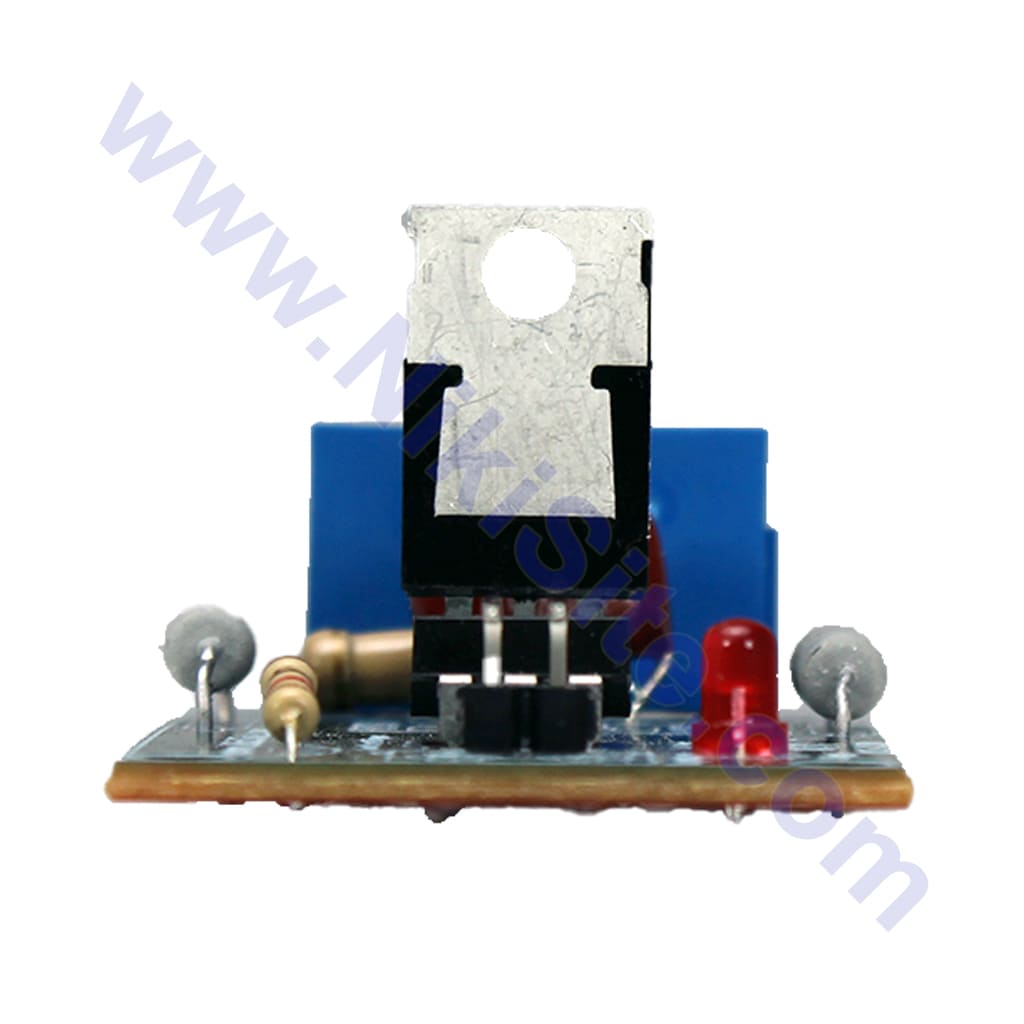

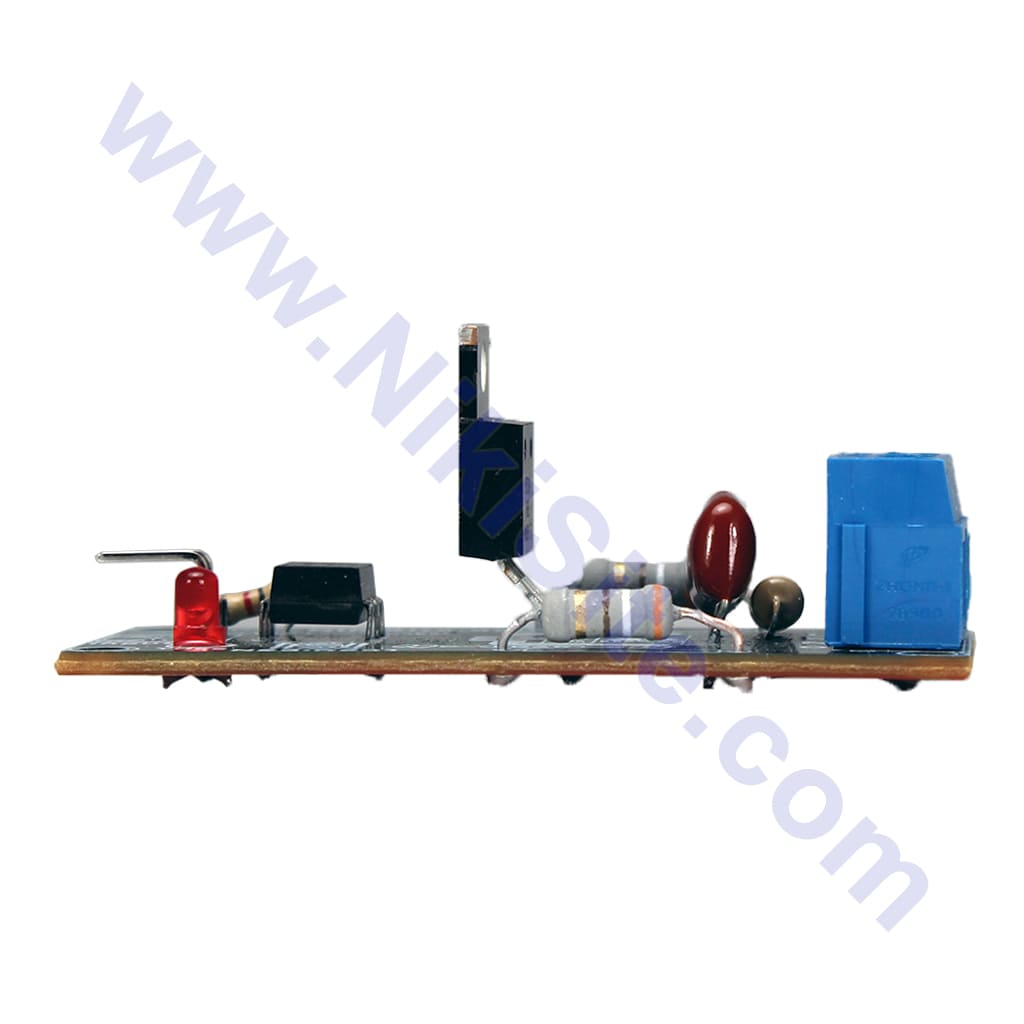

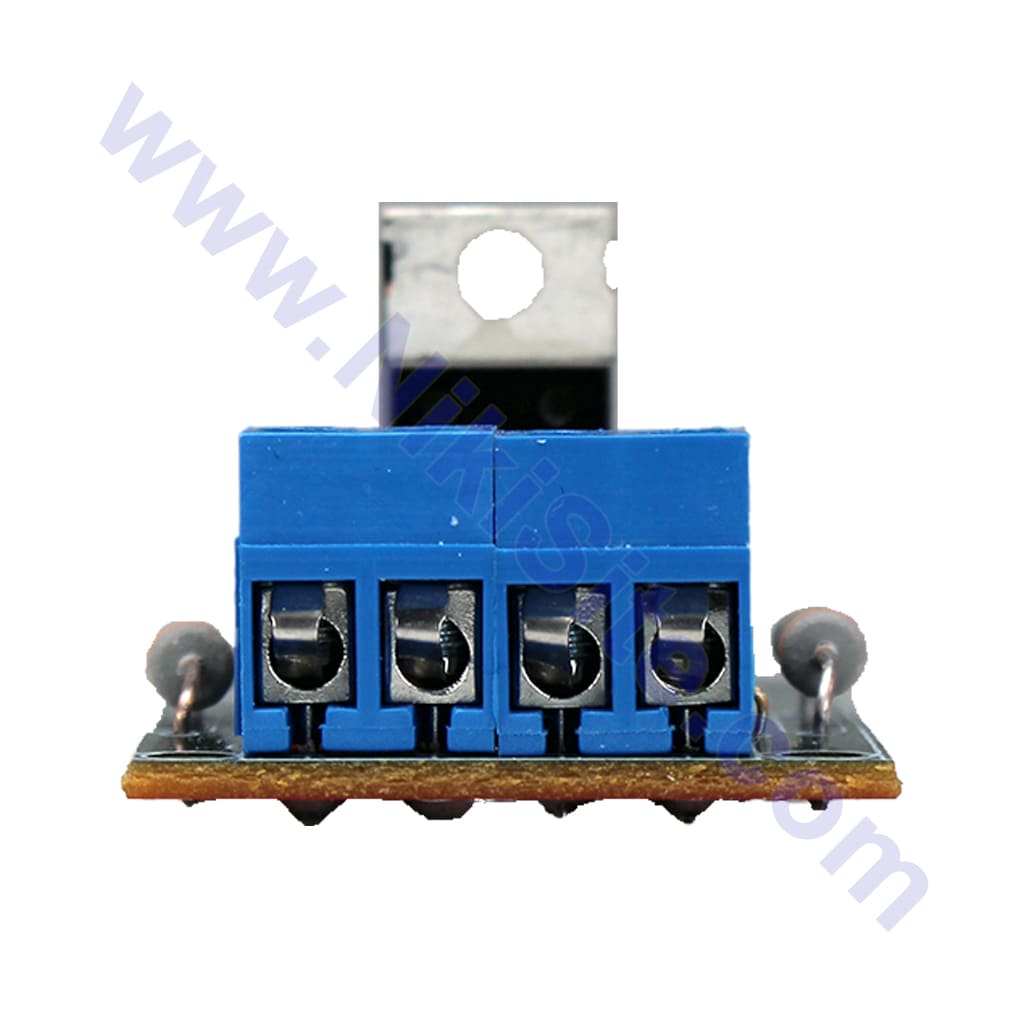

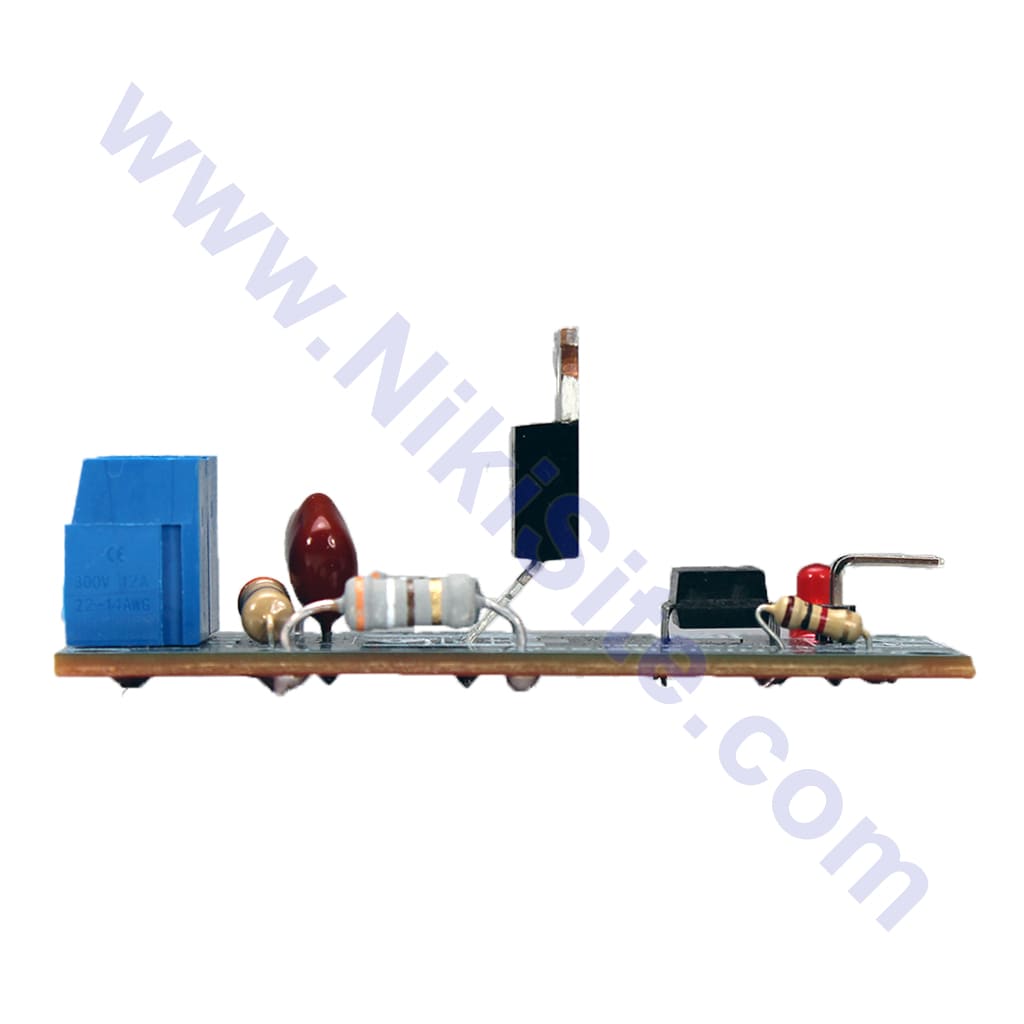

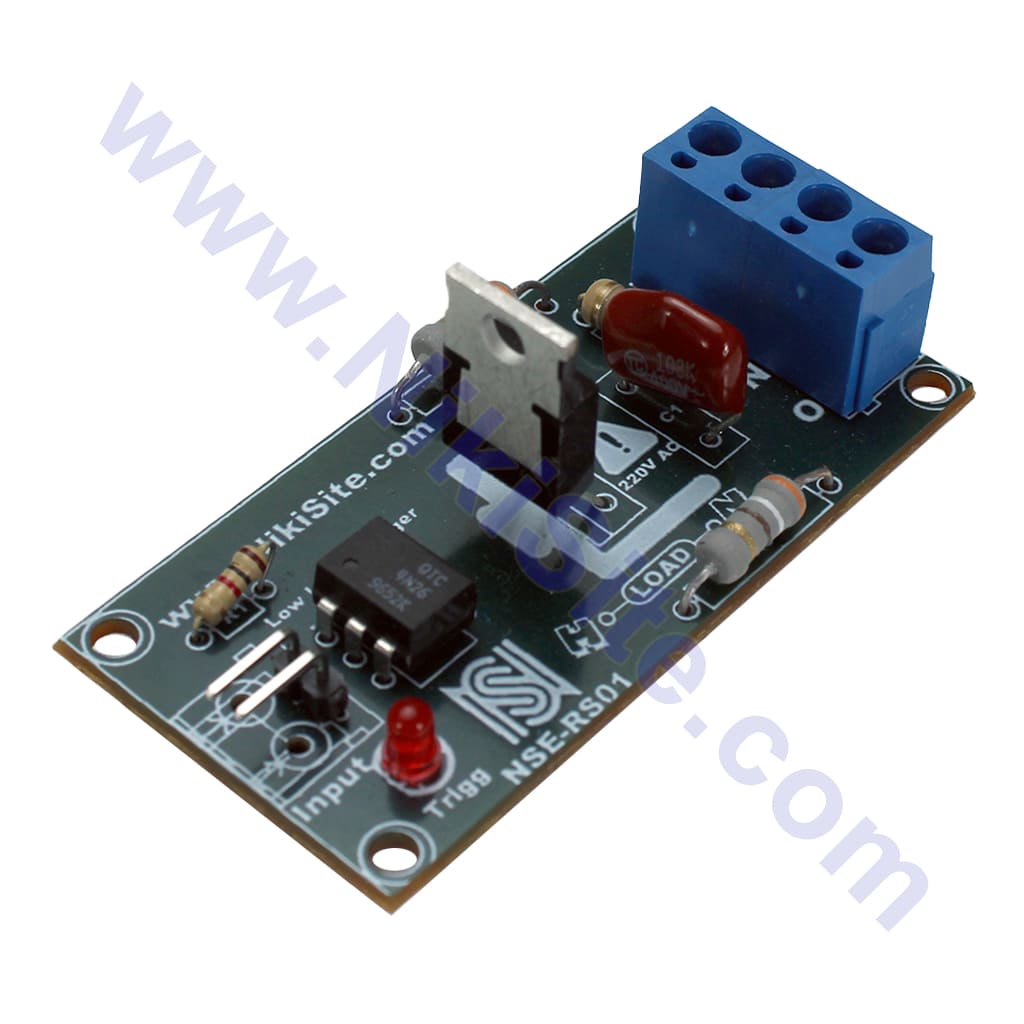

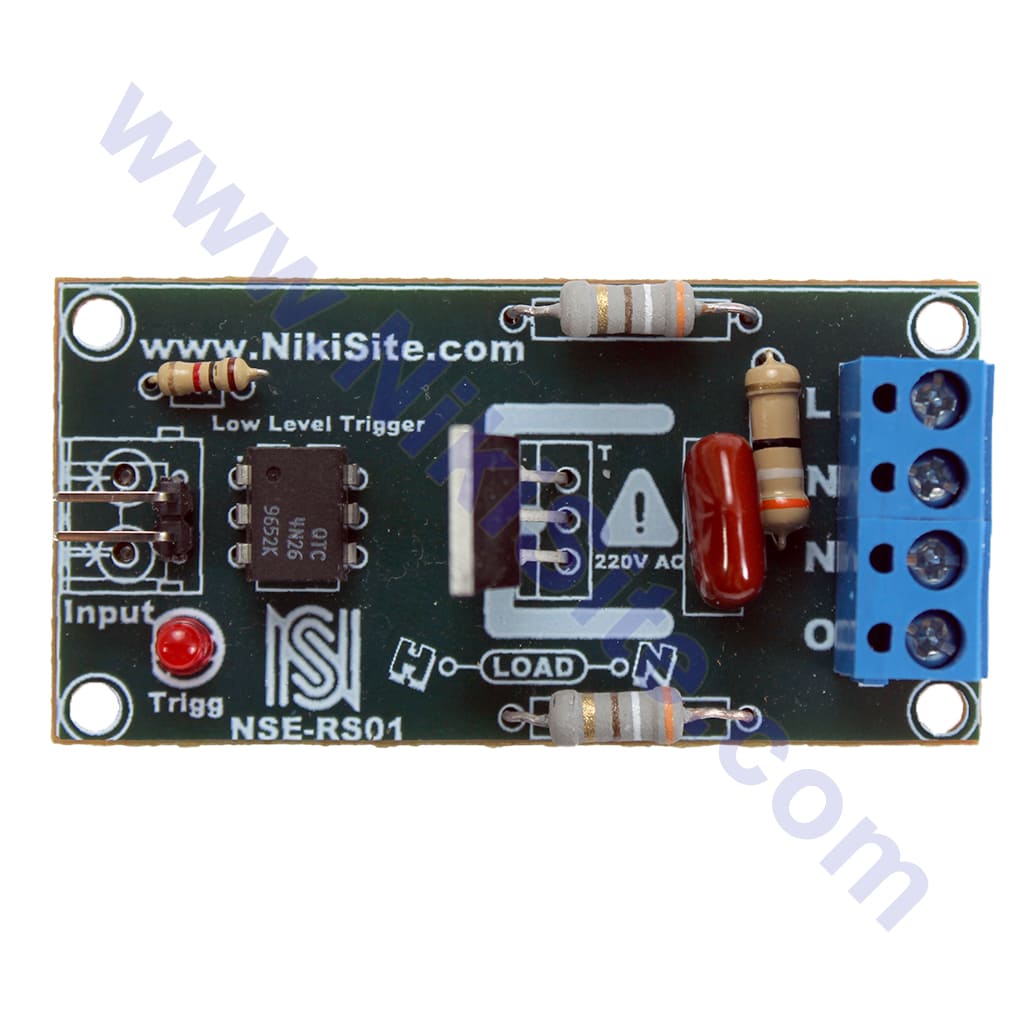

ماژول رله حالت جامد یک کاناله

One Channel Solid State Relay Module

لیست المان های NSE-RS01

QuantityCodeSymbol
1BT138Tr
1MOC3043Op
13mm LEDLED
11KR
2360 / 1WR
139 / 1WR
10.01uFC
2Pin1x2 SIL Straight Male as KeyPin Header
22Pin Power ConnectorCon

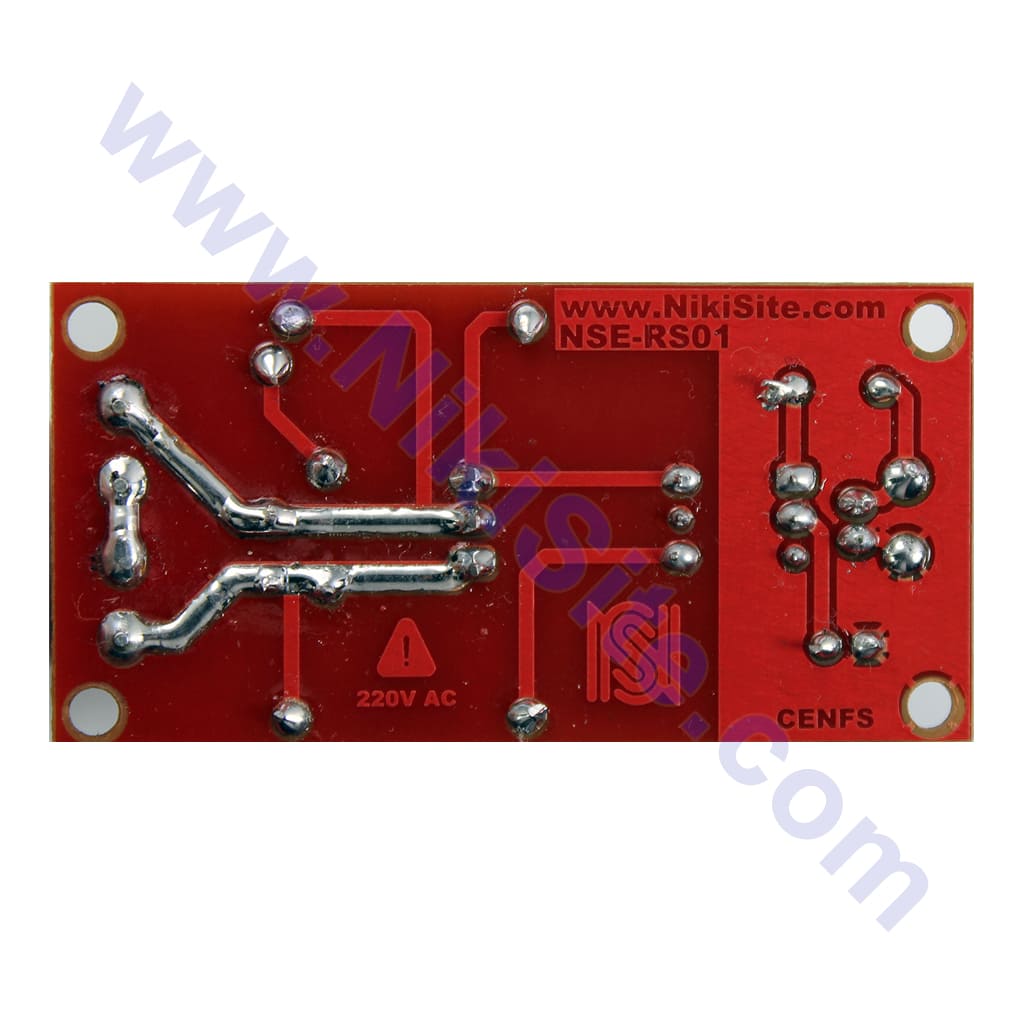

6cm x 3cmSingle Side with Solder Mask and HelperPCB

ماژول های رله برای ارسال فرمان بردهای کنترلر از جمله میکرو و آردوینو و … به یک وسیله دیگر که توان الکتریکی بالاتری دارد، استفاده می شود. بسته به نوع رله توان و قابلیت های ماژول رله متفاوت خواهد بود.

در ماژول رله SSR به مفهوم Solid State Relay نوعی از رله حالت جامد است که با اعمال یک ولتاژ کوچک می توان ولتاژ و جریان های بالا را به راحتی کنترل نماید و توان سوئیچ کردن فرکانس بالا را داراست.

این ماژول رله SSR تک کانال با اعمال ولتاژ dc 5 ولت به آن فعال می شود و از خروجی آن می توان یک بار 240 ولت 2 آمپر جریان متناوب را کنترل کرد. در داخل این ماژول یک اپتو ترایاک است که با دریافت ولتاژ 5 ولت dc یک LED روشن شده و نور این LED باعث تریگ کردن یک ترایاک می شود. رله SSR در جاهایی استفاده می شود که نیاز به قطع و وصل سریع بار و برای دفعات مکرر است.

اساس کار رله های SSR کمی متفاوت از رله های معمولی می باشد و برای مصارف خاص تری استفاده می‌شود.

کانال های ورودی این ماژول‌ها کاملا شبیه به ماژول های رله معمولی و دارای ترمینال دو کاناله می باشند. که یکی زمین مدار و دیگری برای ارسال فرمان مثبت به رله تعبیه شده است.

توضیحات تکمیلی

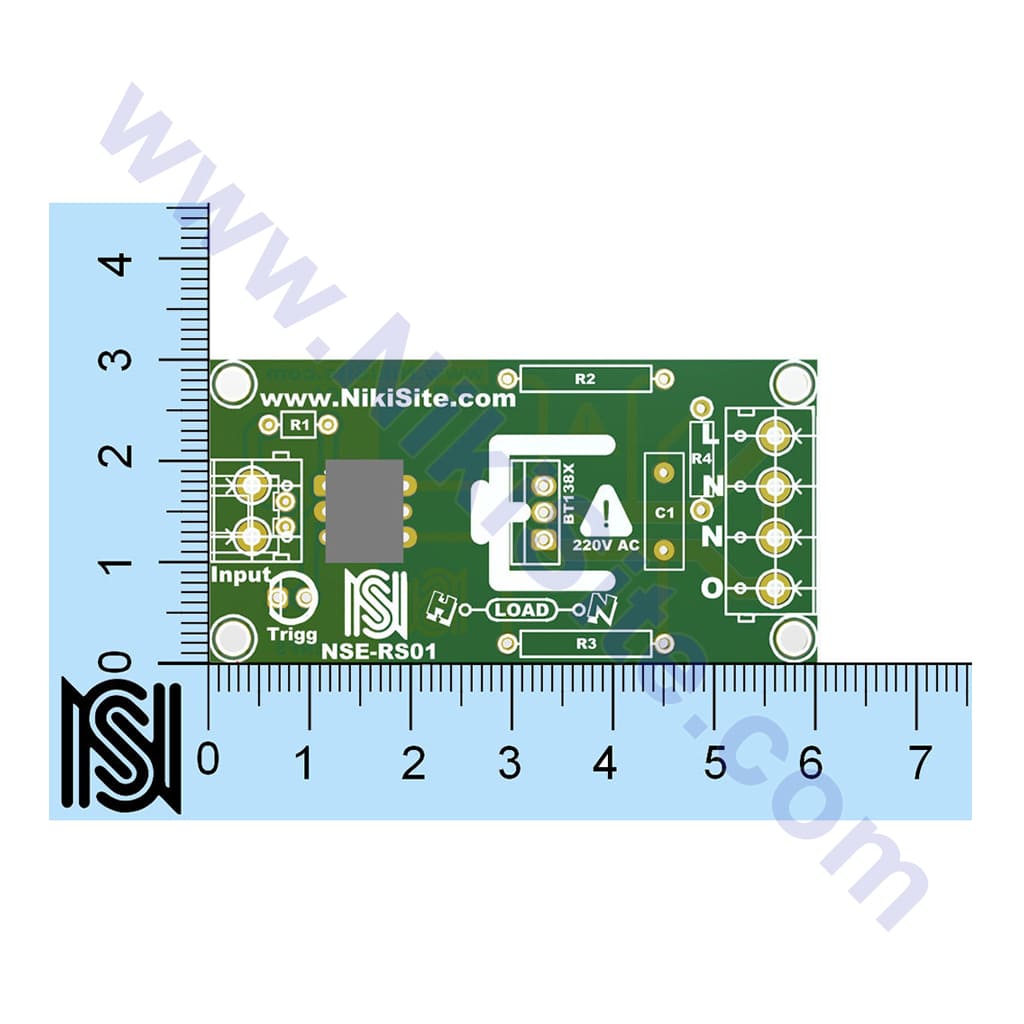

ابعاد 6 × 3 سانتیمتر
ساختار محصول تعیین نوع محصول فیزیکی و مجازی ( شامل نقشه ی شماتیک، مدار چاپی و .. بصورت دانلودی )

نوع مدار

لایه های مدارچاپی

برند

نیکی سایت

کشور سازنده
