| Quantity | Code | Symbol |
|---|---|---|
| 2 | 1K | R |
| 1 | 3mm LED | LED |
| 5Pin | Pin Header Female straight | PHD |
| 1 | Connector 2Pin Box | CON |
| 2 | Push Button | PB |
| 3cm x 3cm | Single Side with Solder Mask and Helper | PCB |
ماژول تستر ترانزیستور، یک قطعه الکترونیکی است که به طور گسترده در مدارهای الکترونیکی استفاده می‌شود. این قطعه از مواد نیمه‌رسانا تشکیل شده و عملکرد آن بر اساس خواص الکترونیکی این نیمه‌رساناها استوار است.
ترانزیستورها در سه نوع اصلی به نام‌های
(ترانزیستورهای جوشی دو قطبی Bipolar Junction Transistor) ،
(ترانزیستورهای میدانی موجب تغییر آنها دروازه‌ای Metal-Oxide-Semiconductor Field-Effect Transistor)
(ترانزیستورهای میدانی موجب تغییر آنها دروازه‌ای Junction Field-Effect Transistor) وجود دارند.
هر یک از این نوع‌ها ویژگی‌ها و عملکردهای خاص خود را دارند و برای کاربردهای مختلف استفاده می‌شوند.
ترانزیستورها عملکرد تقویت کننده دارند، به این معنی که می‌توانند سیگنال الکتریکی را از یک مقدار کوچک به مقدار بزرگتری تقویت کنند. همچنین، آنها قابلیت کنترل جریان الکترونی را دارند و می‌توانند به عنوان سوئیچ‌های الکترونیکی عمل کنند.
ترانزیستورها در مدارهای الکترونیکی مختلف استفاده می‌شوند، از جمله در مدارهای تقویت کننده صوتی، مدارهای قدرت، مدارهای دیجیتال، مدارهای RF (فرکانس رادیویی) و مدارهای مخابراتی. آنها به دلیل اندازه کوچک، کارایی بالا، استحکام و امکانات پیشرفته خود، از اهمیت زیادی برخوردارند و به عنوان یکی از اجزای اصلی تکنولوژی الکترونیکی پیشرفته محسوب می‌شوند.

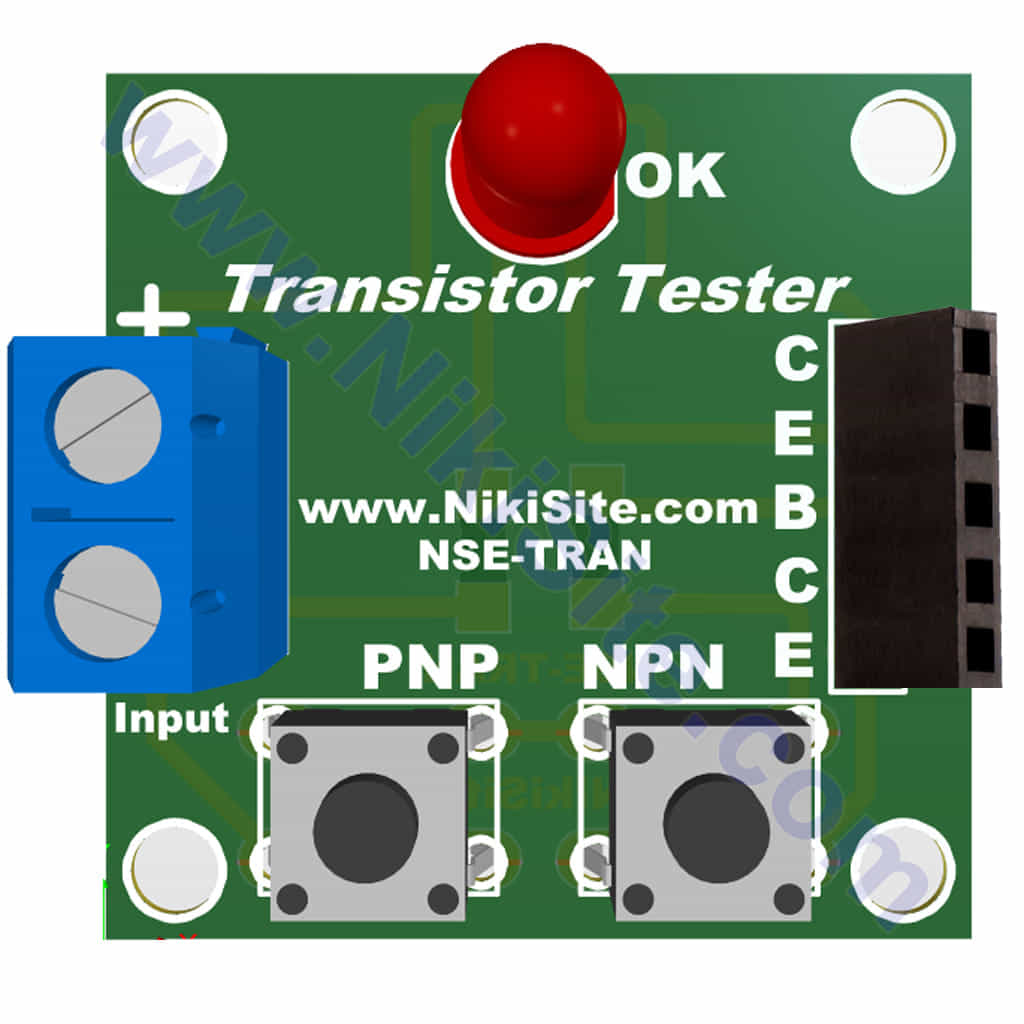

این ماژول یک وسیله الکترونیکی است که برای بررسی و آزمایش ترانزیستورها استفاده می‌شود. این ماژول به شما امکان می‌دهد تا ویژگی‌های عملکردی ترانزیستور را اندازه‌گیری کنید و مشکلات مربوط به آنها را تشخیص دهید.
معمولاً شامل یک مدار الکترونیکی است که با استفاده از جریان و ولتاژ مشخصی، ترانزیستور را تحت آزمون قرار می‌دهد. این مدار می‌تواند ویژگی‌هایی مانند جریان برق پایه‌ها (Base), کنترل جریان خروجی (Collector) و نسبت تقویت جریان را اندازه‌گیری کند. همچنین، ماژول تستر ترانزیستور می‌تواند با استفاده از الگوریتم‌های خاص، ترانزیستور را به طور خودکار تشخیص داده و نوع، پایه‌ها و ویژگی‌های آن را نمایش دهد.
با استفاده از ماژول تستر ترانزیستور، می‌توانید ترانزیستورهای خراب، ترانزیستورهایی که عملکرد نادرست دارند یا ترانزیستورهایی که نوع و ویژگی‌های آنها مشخص نیست را شناسایی کنید. این ابزار برای تعمیر و نگهداری سیستم‌ها و مدارهای الکترونیکی بسیار مفید است و به شما کمک می‌کند تا به طور سریع و دقیق به مشکلات ترانزیستورها پی ببرید.
ماژول تستر ترانزیستورها ممکن است به صورت یک دستگاه مستقل باشد یا به صورت یک ماژول درون دستگاه‌های بزرگتر مانند آزمایشگاه‌های الکترونیکی و تجهیزات تعمیر و نگهداری استفاده شود.
ماژول تستر ترانزیستور به طور کلی با استفاده از جریان و ولتاژ مشخصی، ترانزیستور را آزمایش می‌کند و ویژگی‌های آن را اندازه‌گیری می‌کند. عملکرد این ماژول ممکن است بسته به طراحی و مشخصات خاص آن متفاوت باشد، اما در اینجا یک نمونه از روش عملکرد ماژول تستر ترانزیستور را شرح می‌دهم:
ابتدا باید ماژول تستر ترانزیستور را با تغذیه الکتریکی مورد نیاز آن، مانند باتری یا منبع تغذیه خارجی، تغذیه کنید.
سه پایه ترانزیستور (پایه‌های Collector، Base و Emitter) باید به درستی به ماژول تستر ترانزیستور متصل شوند. این اتصال معمولاً با استفاده از کانکتورها، پین‌ها یا محلول‌های متصل‌کننده انجام می‌شود.
پس از اتصال ترانزیستور، ماژول تستر ترانزیستور شروع به اندازه‌گیری و آزمایش ویژگی‌های ترانزیستور می‌کند. این اندازه‌گیری می‌تواند شامل جریان پایه (Base current)، جریان خروجی (Collector current)، نسبت تقویت جریان (Current gain) و ولتاژ سدیم (Saturation voltage) باشد.
ماژول تستر ترانزیستور با استفاده از دستگاه‌های نمایشی مانند نمایشگر LCD یا LED، نتایج آزمایش را نمایش می‌دهد. این نتایج می‌توانند شامل اطلاعاتی مانند نوع ترانزیستور (مثلاً NPN یا PNP)، جریان‌ها، نسبت‌ها و خطاهای مربوطه باشند.
به طور کلی، ماژول تستر ترانزیستور با استفاده از مدارها و الگوریتم‌های خاص، ترانزیستور را تحت آزمون قرار می‌دهد و نتایج را به شکل قابل فهمی نمایش می‌دهد. این ابزار برای تشخیص مشکلات ترانزیستورها و تعیین ویژگی‌های آنها در فرایند تعمیر و نگهداری بسیار مفید است.
