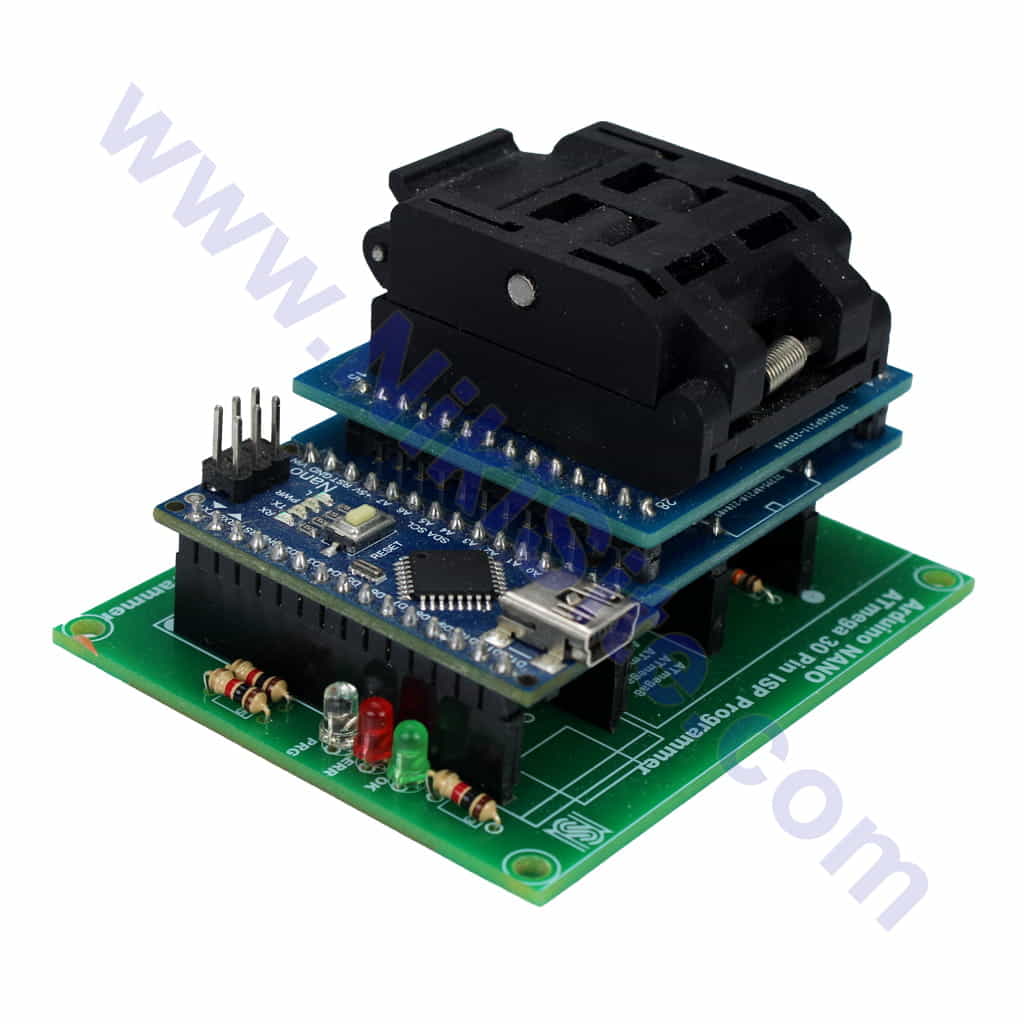

آردوینو Nano ←→ مبدل پروتکل ←→ زیف سوکت ←→ تراشه هدف
      ↓                   ↓              ↓           ↓
   USB ارتباط      سطح ولتاژ       شناسایی       ATMEGA328P
   نمایشگر LED     حفاظت          پین تست       QFP32 Package
   کنترلر SD       جریان‌سنج     دماسنج

آردوینو Nano پین → مبدل پین → زیف سوکت پین
D10 (PB2) → RESET → پین 1 (PC6)
D11 (PB3) → MOSI  → پین 17 (PB3)
D12 (PB4) → MISO  → پین 18 (PB4)
D13 (PB5) → SCK   → پین 19 (PB5)
5V        → VCC   → پین 4 و 6 (VCC)
GND       → GND   → پین 5 و 21 (GND)

# کلون ریپازیتوری نرم‌افزار
git clone https://github.com/your-repo/nano-qfp32-programmer

# نصب کتابخانه‌های مورد نیاز
pip install -r requirements.txt

# اجرای نرم‌افزار
python nano_programmer.py

/*
 * Arduino Nano as ISP Programmer
 * برای برنامه‌ریزی ATMEGA328P-QFP32
 */

#include <SPI.h>
#include <EEPROM.h>

// تعریف پین‌ها
const int RESET_PIN = 10;
const int LED_RED = 2;
const int LED_GREEN = 3;
const int LED_BLUE = 4;
const int TEST_PIN = A0;

// تنظیمات پروتکل ISP
#define SPI_CLOCK  (1000000/6)  // 166kHz برای برنامه‌ریزی ایمن
#define ENTER_PROGRAMMING_MODE 0xAC
#define READ_SIGNATURE 0x30

void setup() {
  // راه‌اندازی پین‌ها
  pinMode(RESET_PIN, OUTPUT);
  pinMode(LED_RED, OUTPUT);
  pinMode(LED_GREEN, OUTPUT);
  pinMode(LED_BLUE, OUTPUT);

  // راه‌اندازی SPI
  SPI.begin();
  SPI.beginTransaction(SPISettings(SPI_CLOCK, MSBFIRST, SPI_MODE0));

  Serial.begin(115200);
  Serial.println("Arduino Nano QFP32 Programmer Ready");
  ledStatus(0, 255, 0);  // سبز = آماده
}

void loop() {
  if (Serial.available()) {
    char command = Serial.read();

    switch(command) {
      case 'D':  // تشخیص تراشه
        detectChip();
        break;
      case 'R':  // خواندن حافظه
        readMemory();
        break;
      case 'W':  // نوشتن حافظه
        writeMemory();
        break;
      case 'V':  // تأیید
        verifyMemory();
        break;
      case 'F':  // تنظیم فیوز بیت‌ها
        setFuseBits();
        break;
      case 'T':  // تست سخت‌افزار
        hardwareTest();
        break;
    }
  }
}

void detectChip() {
  digitalWrite(RESET_PIN, LOW);
  delay(100);

  // ارسال دستور شناسایی
  SPI.transfer(ENTER_PROGRAMMING_MODE);
  SPI.transfer(0x53);

  // خواندن signature bytes
  byte sig1 = SPI.transfer(0x00);
  byte sig2 = SPI.transfer(0x00);
  byte sig3 = SPI.transfer(0x00);

  digitalWrite(RESET_PIN, HIGH);

  // شناسایی تراشه
  if (sig1 == 0x1E && sig2 == 0x95 && sig3 == 0x0F) {
    Serial.println("Chip: ATMEGA328P Detected ✓");
    ledStatus(0, 255, 0);  // سبز
  } else {
    Serial.println("Chip: Unknown or Not Detected ✗");
    ledStatus(255, 0, 0);  // قرمز
  }
}

void ledStatus(int red, int green, int blue) {
  analogWrite(LED_RED, red);
  analogWrite(LED_GREEN, green);
  analogWrite(LED_BLUE, blue);
}

# نرم‌افزار کنترلی با رابط فارسی
import serial
import time
import sys

class NanoProgrammer:
    def __init__(self, port='COM3', baudrate=115200):
        self.ser = serial.Serial(port, baudrate, timeout=1)
        time.sleep(2)  # منتظر راه‌اندازی آردوینو

    def detect_chip(self):
        """تشخیص نوع تراشه"""
        self.ser.write(b'D')
        response = self.ser.readline().decode().strip()
        return response

    def read_signature(self):
        """خواندن Signature Bytes"""
        self.ser.write(b'S')
        signature = []
        for _ in range(3):
            sig_byte = self.ser.read()
            signature.append(ord(sig_byte) if sig_byte else 0)
        return signature

    def program_hex(self, hex_file):
        """برنامه‌ریزی فایل HEX"""
        print("در حال برنامه‌ریزی تراشه...")
        # کدهای برنامه‌ریزی
        pass

    def set_fuse_bits(self, low=0xFF, high=0xDE, extended=0x05):
        """تنظیم فیوز بیت‌ها"""
        print(f"تنظیم فیوز بیت‌ها: Low={hex(low)}, High={hex(high)}, Ext={hex(extended)}")

    def hardware_test(self):
        """تست سخت‌افزار"""
        print("در حال تست سخت‌افزار...")
        return True

# رابط کاربری فارسی
def persian_menu():
    print("\n" + "="*50)
    print("پروگرامر آردوینو Nano برای تراشه‌های QFP32")
    print("="*50)
    print("1. تشخیص تراشه")
    print("2. خواندن حافظه فلش")
    print("3. نوشتن Bootloader")
    print("4. نوشتن برنامه")
    print("5. تنظیم فیوز بیت‌ها")
    print("6. تست سخت‌افزار")
    print("7. پشتیبان‌گیری از تنظیمات")
    print("8. خروج")
    print("="*50)

    choice = input("انتخاب شما: ")
    return choice

# اجرای منو
if __name__ == "__main__":
    programmer = NanoProgrammer('COM3')

    while True:
        choice = persian_menu()

        if choice == '1':
            result = programmer.detect_chip()
            print(f"نتیجه: {result}")

        elif choice == '2':
            print("این قابلیت در حال توسعه است...")

        elif choice == '8':
            print("خروج از برنامه...")
            break

        input("\nبرای ادامه Enter بزنید...")

// برنامه‌ریزی ATMEGA328P با Bootloader Nano
// فیوز بیت‌های پیشنهادی:
// Low: 0xFF (CKDIV8=1)
// High: 0xDE (BOOTRST=0, BOOTSZ=01)
// Extended: 0x05 (BODLEVEL=1)

# ریست کردن فیوز بیت‌های قفل شده
# با استفاده از کلاک خارجی

# اسکریپت batch programming
python batch_program.py --chip atmega328p \
                        --hex bootloader.hex \
                        --fuse-low 0xFF \
                        --fuse-high 0xDE \
                        --count 100
