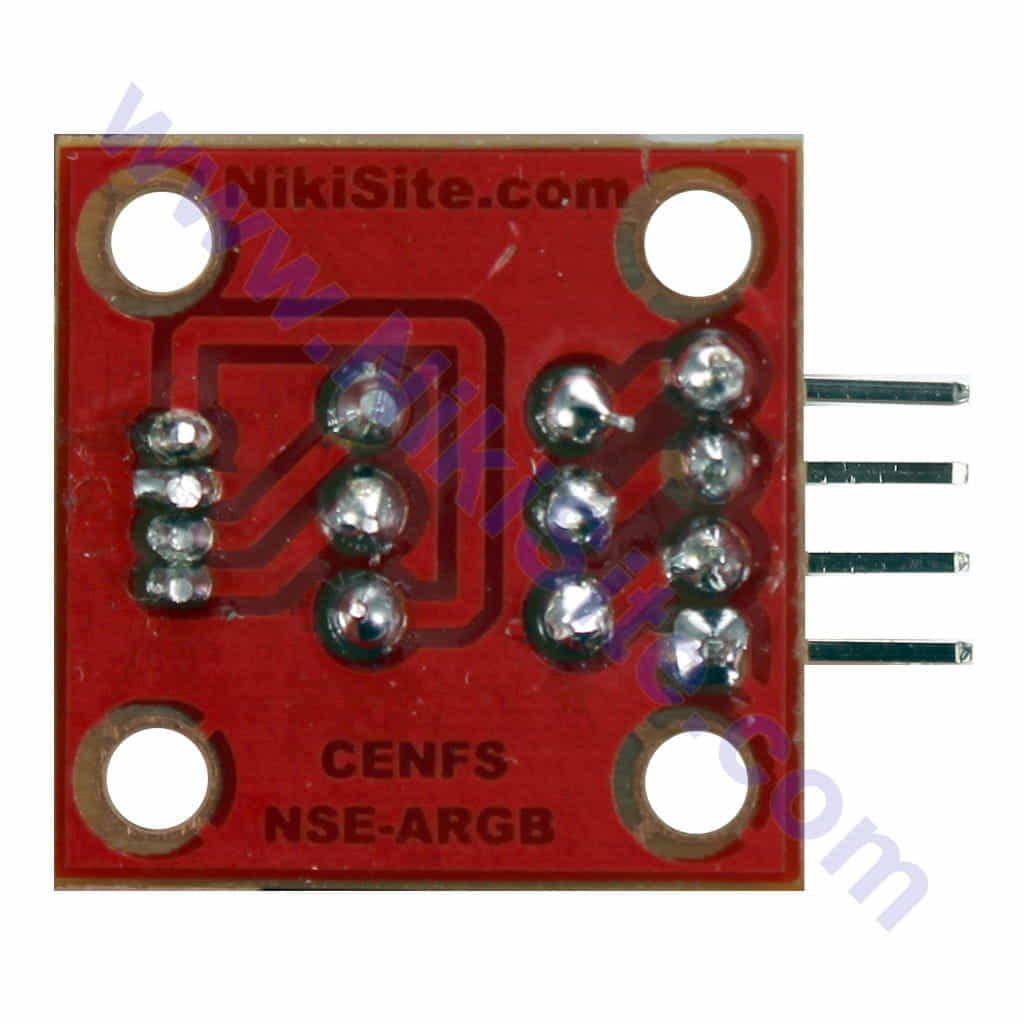

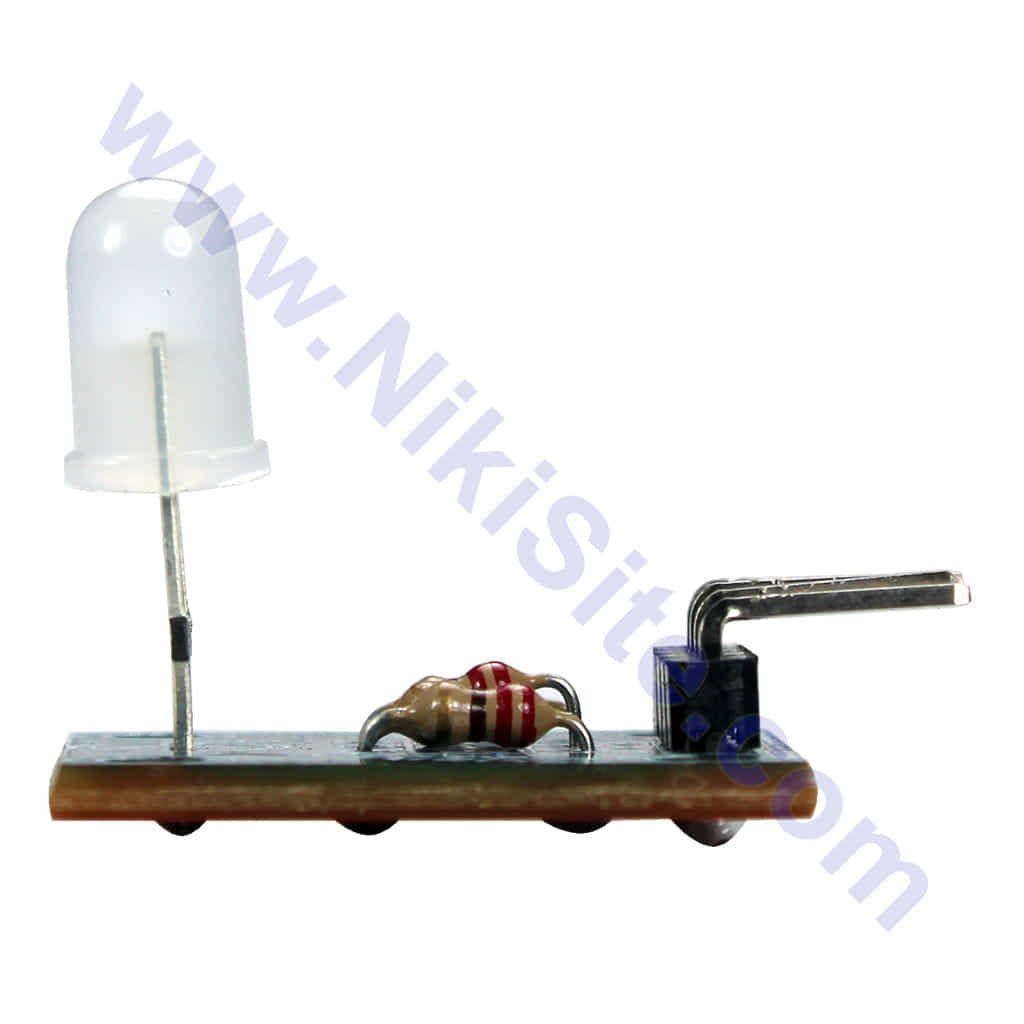

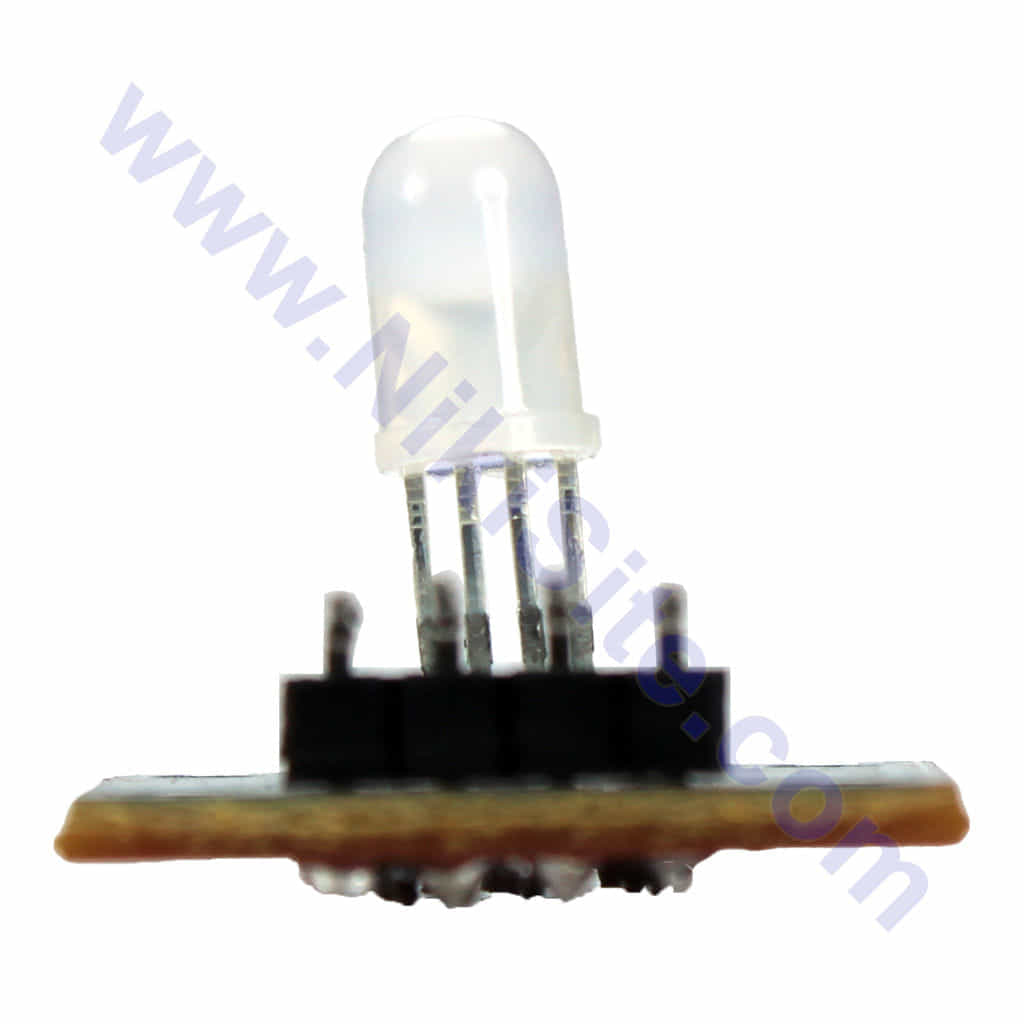

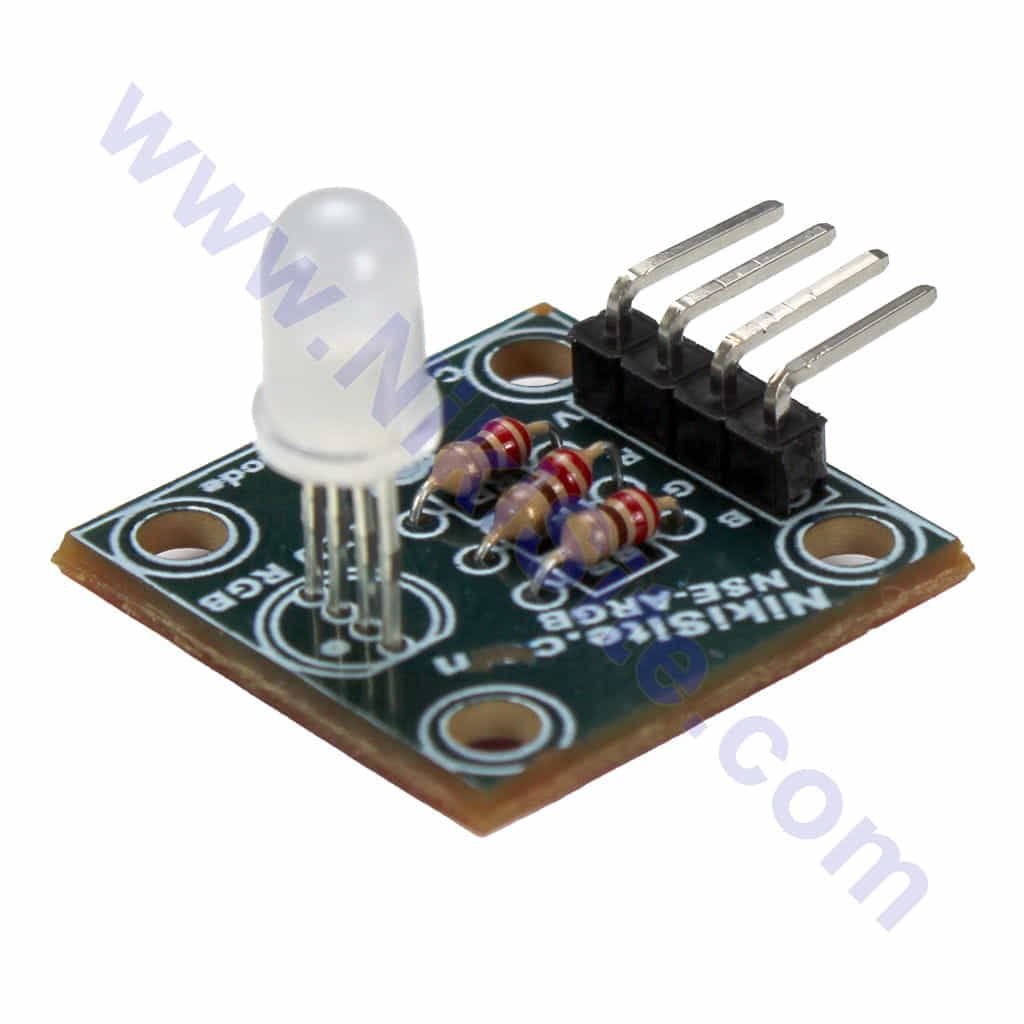

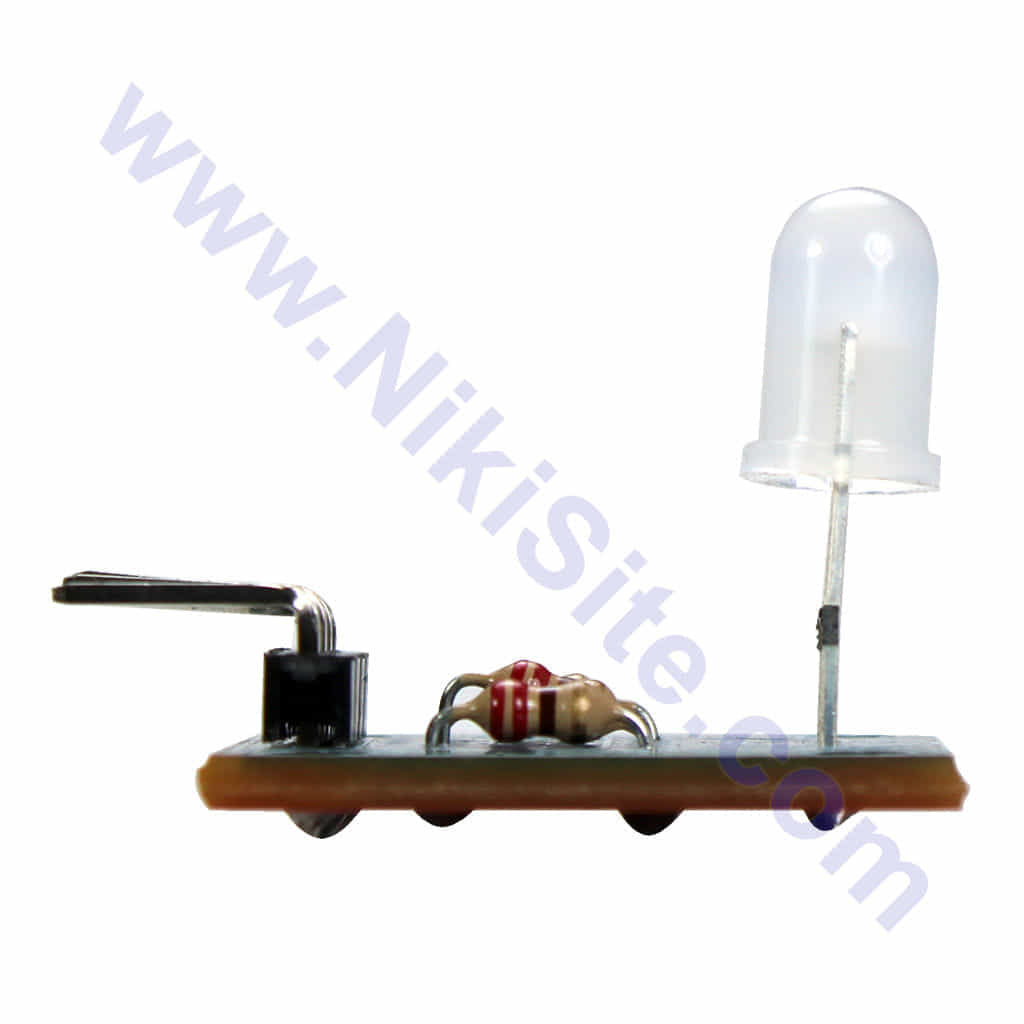

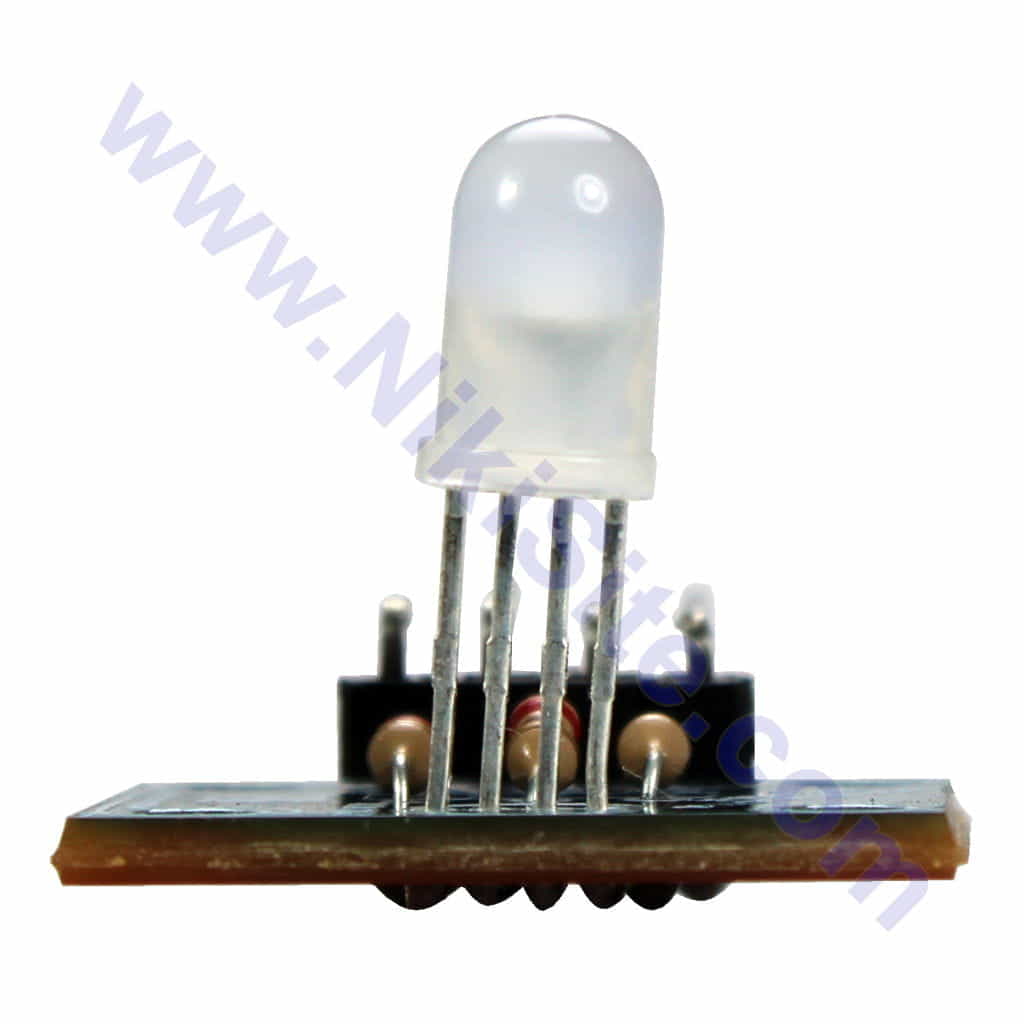

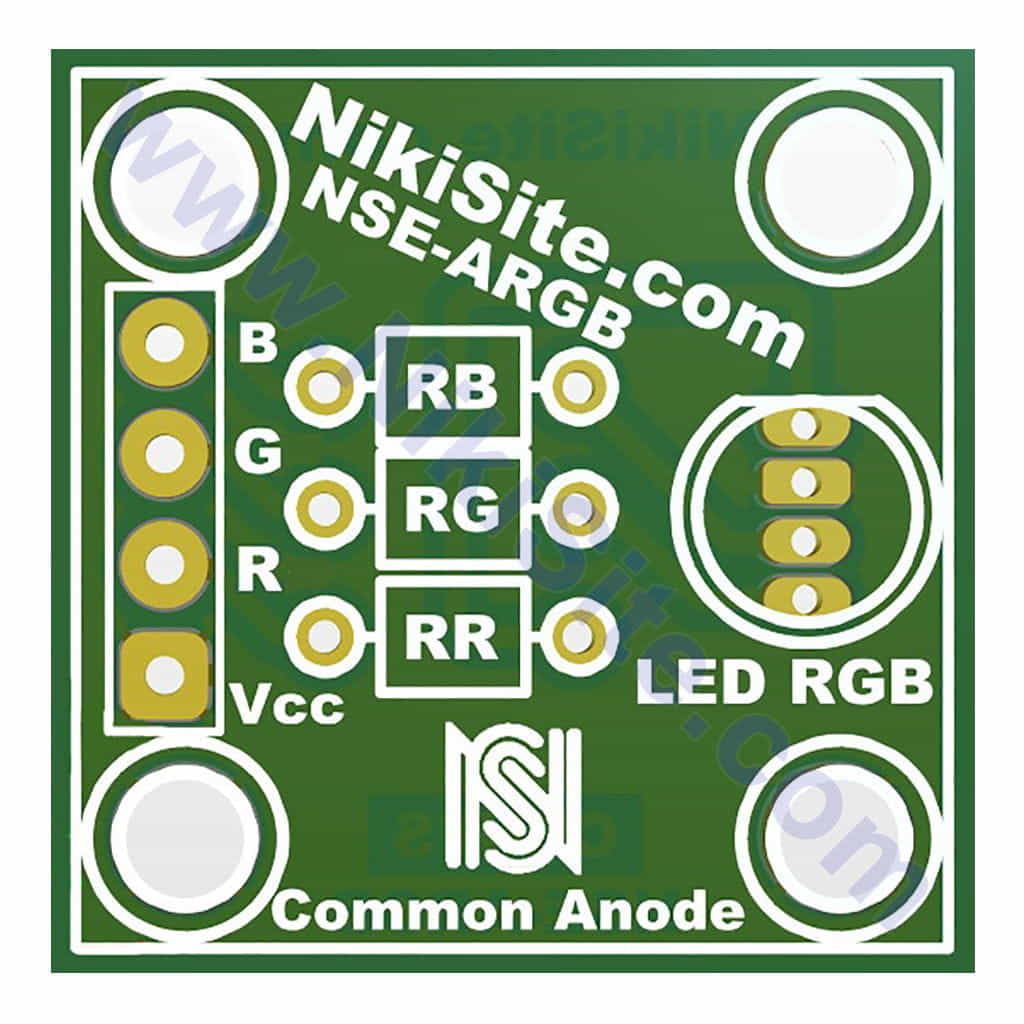

ماژول LED-RGB آند مشترک

196,000 تومان هر عدد

در این ماژول که آند مشترک می باشد با اتصال پایه دوم به قطب مثبت و تنظیم سطح ولتاژ سه پایه دیگر به راحتی می توانید به نور مورد نظرتان دست یابید.

با این ماژول به راحتی می توانید با اتصال به آردینو و یا هر نوع میکرو کنترل و مدارهای دیجیتال با ساخت 16 میلیون رنگ حاصله از سه رنگ اصلی قرمز، آبی و سبز که به RGB معرف می باشد نهایت لذت و کارایی را پیدا نمایید.

استفاده از قطعات موجود در بازار ایران و راحتی فهم و تغییرات در مدارات DIP دلیل طراحی ماژول هایمان بصورت DIP می باشد.

تعداد قیمت کاستن
10-49 192,080 تومان هر عدد 2%
50+ 190,120 تومان هر عدد 3%

5,500,000 تومان را به سبد خرید اضافه کنید و ارسال رایگان دریافت کنید!

فقط 3 عدد در انبار موجود است

Size and packaging guidelines

یکا (واحد) علامت اختصاری شرح انگلیسی مقدار
1 متر m Meter 1
1 سانتی متر cm Canti Meter 2-^10
1 میلی متر mm Mili Meter 3-^10
1 اینچ in Inch 2.54cm
2 اینچ in Inch 5.08cm
3 اینچ in Inch 7.62cm
5 اینچ in Inch 12.7cm
15 نفر در حال مشاهده این محصول هستند!
توضیحات

ماژول LED-RGB آند مشترک

Common Anode RGB LED

ال ای دی RGB چیست؟

به تکنولوژی ادقام سه LED (قرمز، سبز و آبی) RGB که از اول حروف لاتین این سه رنگ تشکیل شده اتلاق می گردد.

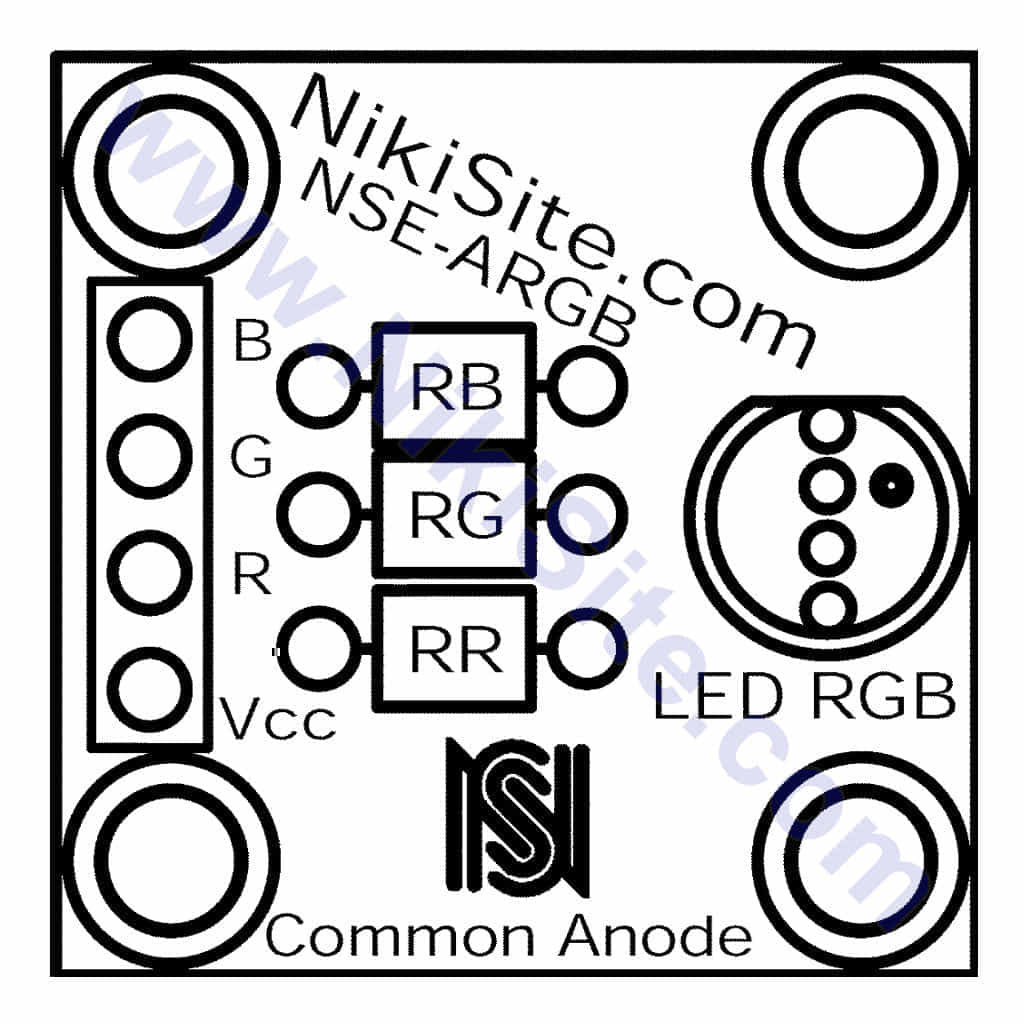

LED-RGB آند مشترک

از نوع پیوند پایه آند / مثبت این سه LED گفته می شود.

  • PIN1 : ترمینال منفی رنگ 1 در آند مشترک یا ترمینال رنگ 1 مثبت در کاتد مشترک
  • PIN2 : مثبت برای هر سه رنگ در نوع آند مشترک یا منفی مشترک برای هر سه رنگ در نوع کاتد مشترک RGB LED.
  • PIN3 : ترمینال منفی رنگ 2 در آند مشترک یا ترمینال رنگ 2 مثبت در کاتد مشترک
  • PIN4 : ترمینال منفی رنگ 3 در آند مشترک یا ترمینال رنگ 3 مثبت در کاتد مشترک

بنابراین دو نوع LED RGB وجود دارد، یکی نوع کاتد مشترک (منفی مشترک) و دیگری نوع آند مشترک (مثبت مشترک) است. در ال ای دی RGB کاتد مشترک، سه ترمینال مثبت وجود دارد که هر ترمینال یک رنگ را روشن میکند. و در نوع آند مشترک نیز سه ترمینال منفی وجود دارد که هر کدام یک رنگ را کنترل می کنند.

ال ای دی RGB کاتد مشترک

مدار داخلی یک LED RGB کاتد مشترک مانند تصویر زیر است.



در نوع كاتد مشترک ، اگر بخواهیم قرمز روشن باشد ، باید پین LED RED را به مثبت متصل كنیم و منفی آن را به GND متصل كنیم. در مورد بقیه رنگ ها هم همینطور است.

ال ای دی RGB آند مشترک

مدار داخلی یک ال ای دی RGB آند مشترک در تصویر زیر نشان داده شده است.



در نوع آند مشترک نیز به همین شکل فقط باید پین مشترک را به قسمت + مدار و برای روشن شدن هر رنگ ، ترمینال مربوط به آن رنگ را به GND متصل کنیم.

برای کنترل رنگ RGB LED از طریق برد آردیونو Uno اتصالات سخت‌افزاری همانند شکل ۳ پیاده‌سازی می‌شود. پایه دوم LED که همان زمین است به زمین برد آردیونو متصل می‌شود و پایه‌های اول، سوم و چهارم نیز به ترتیب به پین‌های دیجیتال ۱۱، ۱۰ و ۹ متصل خواهند شد.

سپس با استفاده از برنامه زیر و از طریق سریال مانیتور، می‌توان نور LED را کنترل کرد. ابتدا پین‌های دیجیتال ۱۱، ۱۰ و ۹ به عنوان پین‌های کنترل LEDهای قرمز، سبز و آبی تعریف می‌شوند. سپس داخل حلقه setup نوع این پین‌ها را به عنوان خروجی‌های دیجیتال تعریف و ارتباط سریال را با سرعت 9600 بایت بر ثانیه شروع می‌کنیم.

در حلقه اصلی نیز که همواره تکرار می‌شود، ابتدا میزان شدت نورهای قرمز، سبز و آبی (با اعداد صحیح بازه ۰ تا ۲۵۵) از طریق پورت سریال وارد می‌شود و سپس با دستور analogWrite سیگنال PWM با چرخه‌کاری‌های وارد‌شده در پورت سریال در پایه‌های تعریف‌شده، تولید می‌شود و رنگ LED به رنگ دلخواه درمی‌آید.

برای اطلاعات بیشتر و …. در زمینه الکترونیک می توانید با ما در تماس باشید.

توضیحات تکمیلی

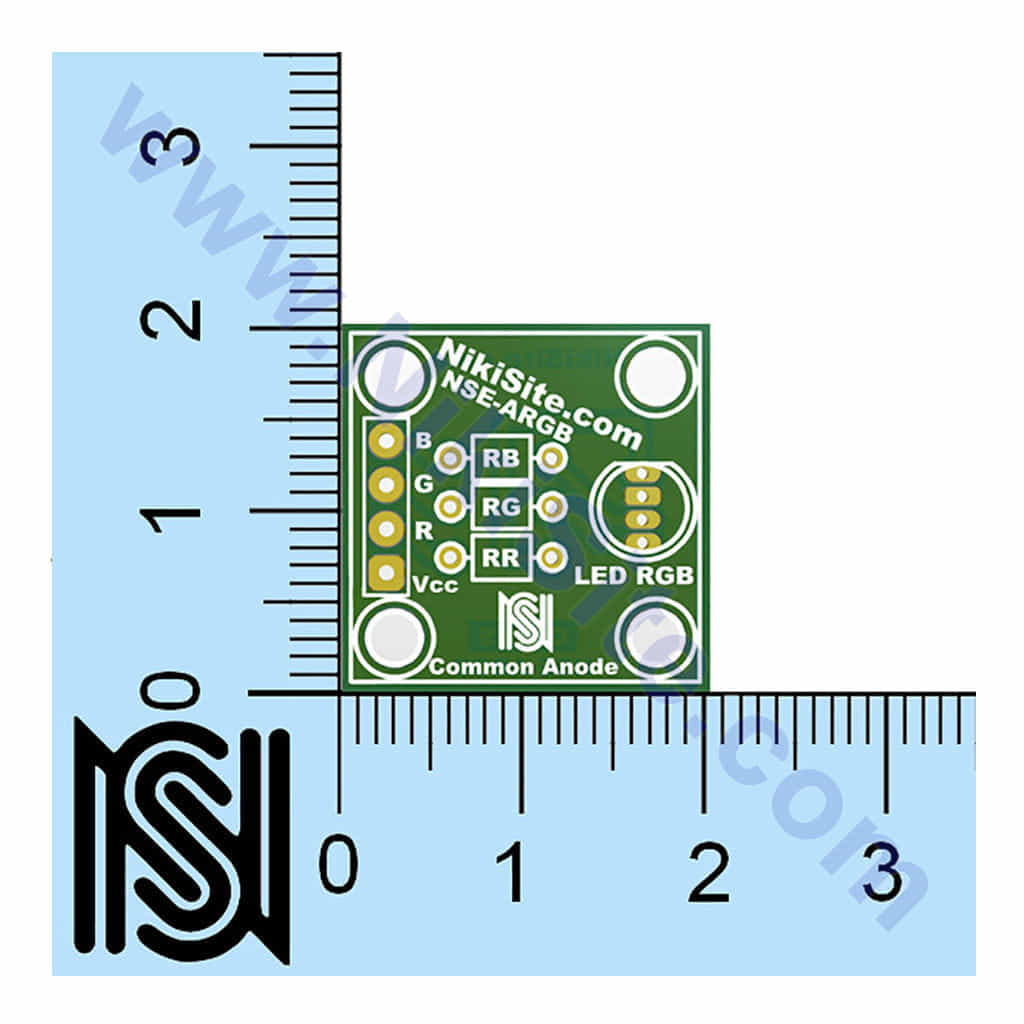

ابعاد2 × 2 سانتیمتر

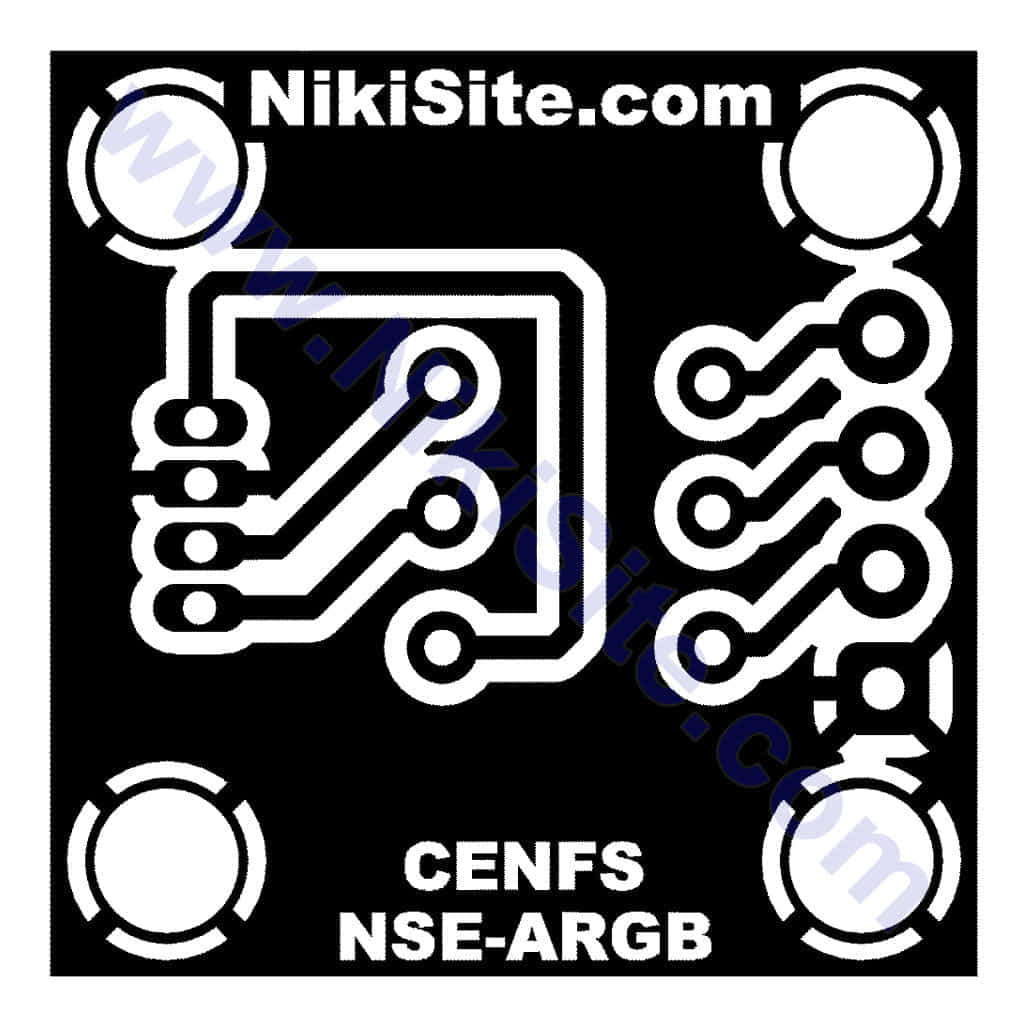

ساختار محصولتعیین نوع محصول فیزیکی و مجازی ( شامل نقشه ی شماتیک، مدار چاپی و .. بصورت دانلودی )
نوع فایل
ولتاژ به ولتولتاژ کاری ماژول / برد و ... بر حسب ولت
نوع مدار
لایه های مدارچاپی
کشور سازنده
برندنیکی سایت
