اتصال آداپتور به بردهای الکترونیکی
قیمت اصلی: 22,000 تومان بود.21,000 تومانقیمت فعلی: 21,000 تومان.هر عدد
مبدل جک DC نری به سوکت DG126 یک رابط مکانیکی ساده اما حیاتی است که امکان اتصال آسان و ایمن آداپتورهای دیواری با سوکت استاندارد DC به بردهای الکترونیکی مجهز به ترمینال DG126 را فراهم میکند. این قطعه کوچک مدیریت سیمکشی، افزایش قابلیت اطمینان و ظاهر حرفهای به پروژههای الکترونیکی میبخشد.
| تعداد | قیمت | تخفیف |
|---|---|---|
| 10-49 | 20,580 تومان هر عدد | 2% |
| 50+ | 20,370 تومان هر عدد | 3% |
موجود در انبار
Size and packaging guidelines
| یکا (واحد) | علامت اختصاری | شرح انگلیسی | مقدار |
| 1 متر | m | Meter | 1 |
| 1 سانتی متر | cm | Canti Meter | 2-^10 |
| 1 میلی متر | mm | Mili Meter | 3-^10 |
| 1 اینچ | in | Inch | 2.54cm |
| 2 اینچ | in | Inch | 5.08cm |
| 3 اینچ | in | Inch | 7.62cm |
| 5 اینچ | in | Inch | 12.7cm |

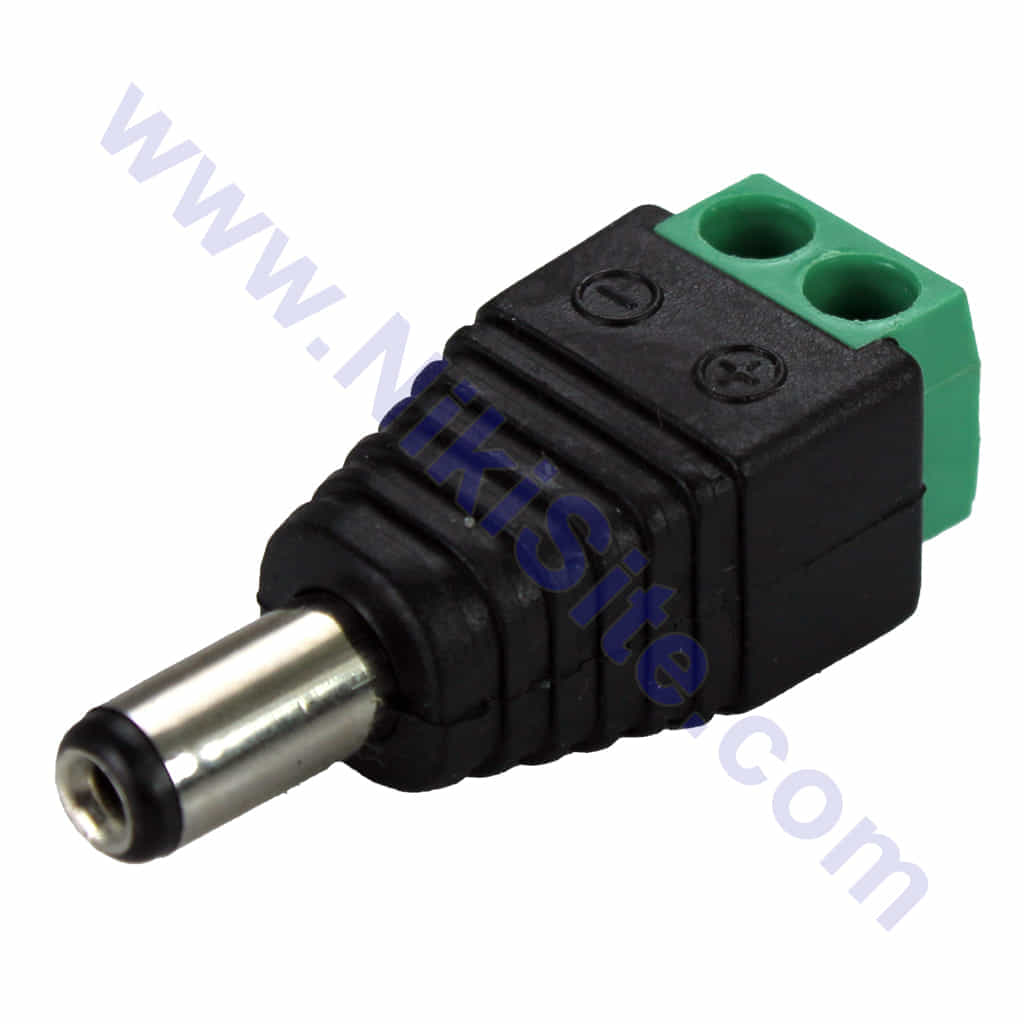

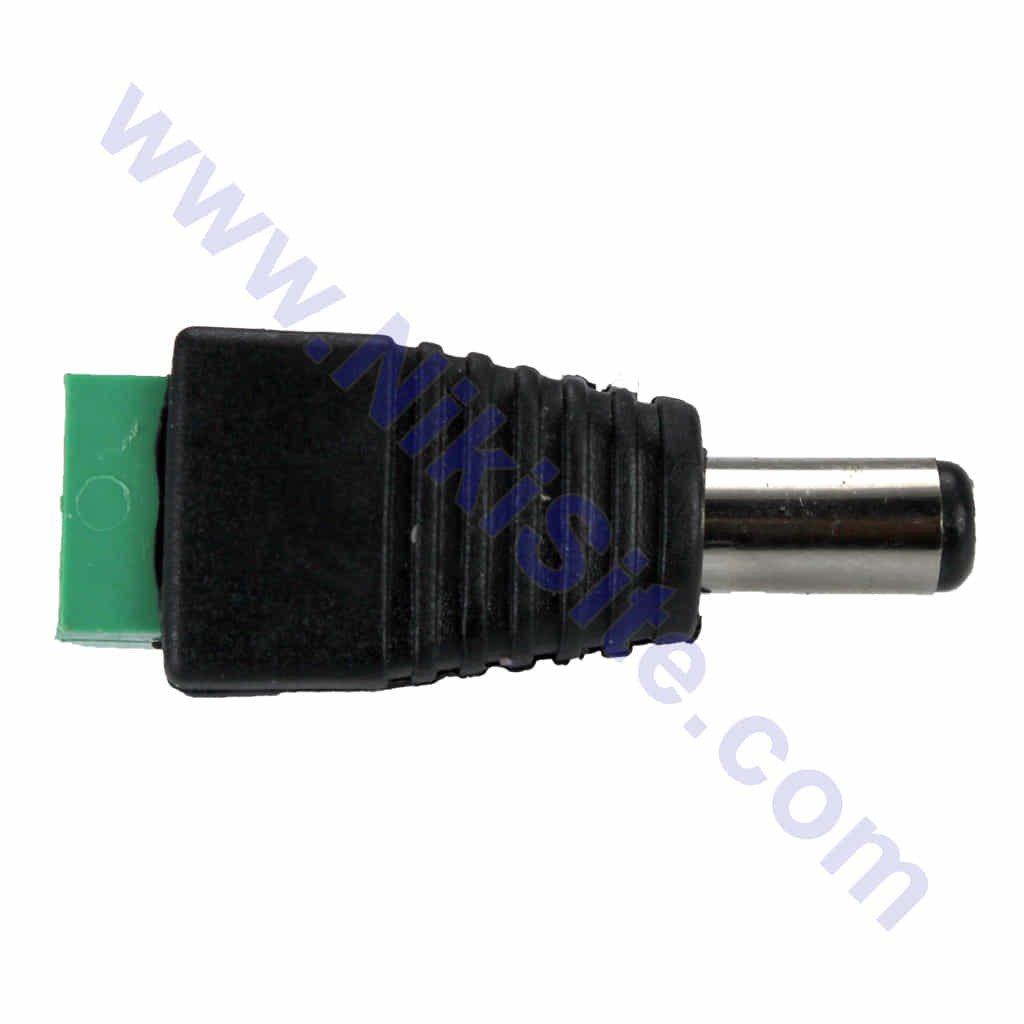

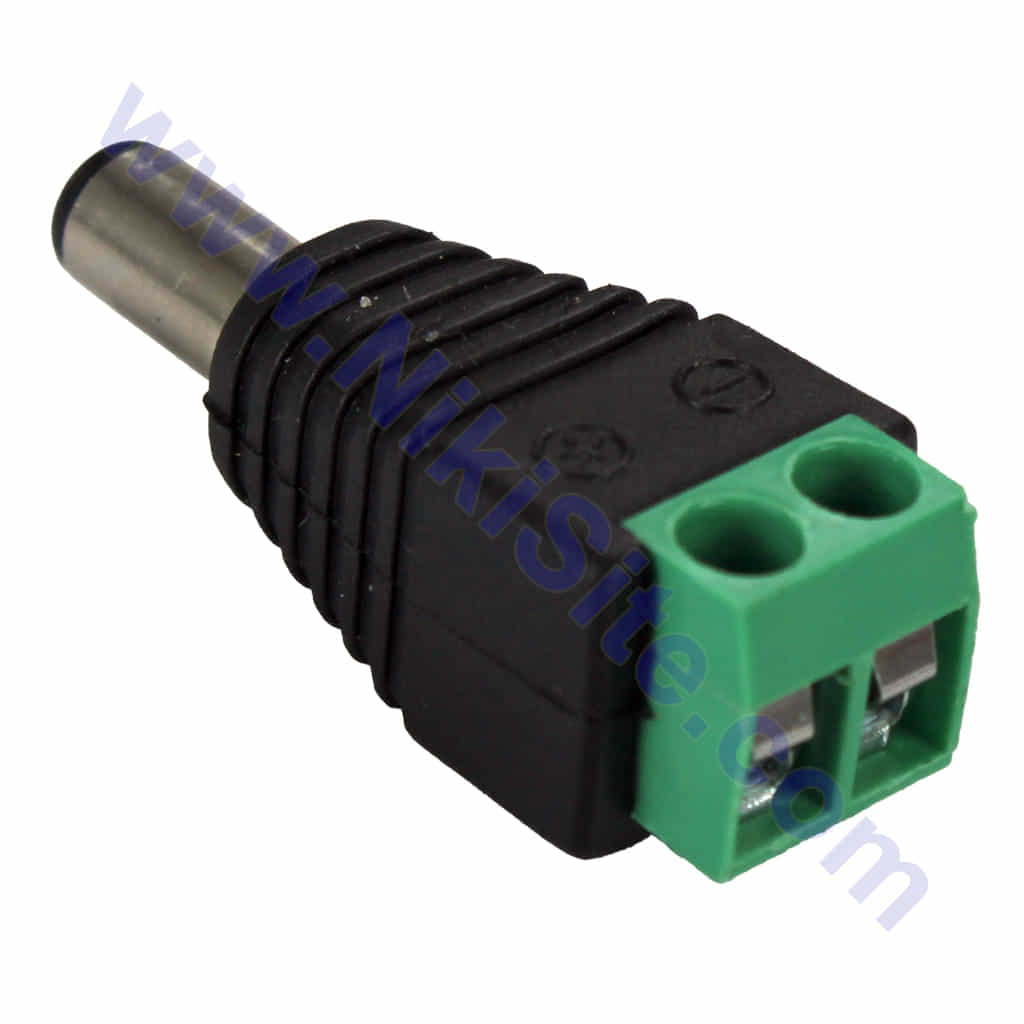

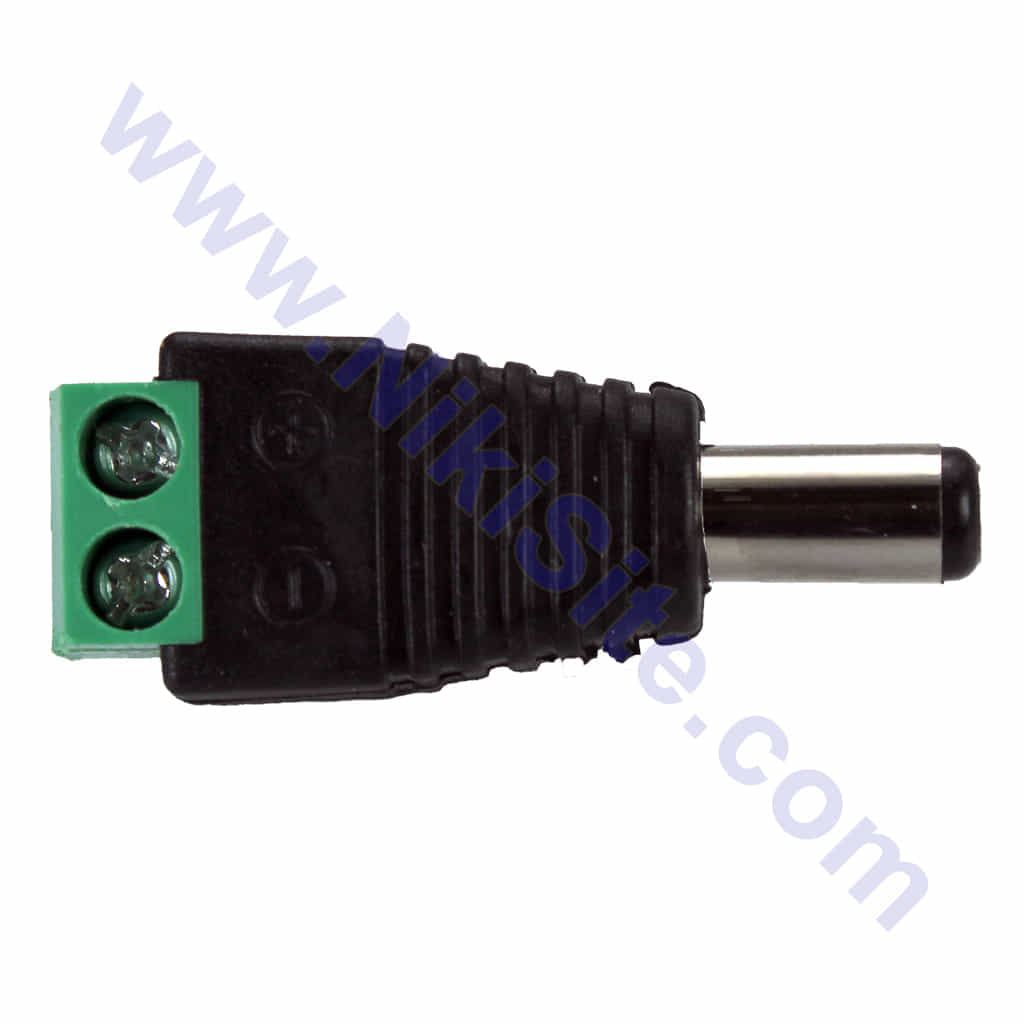

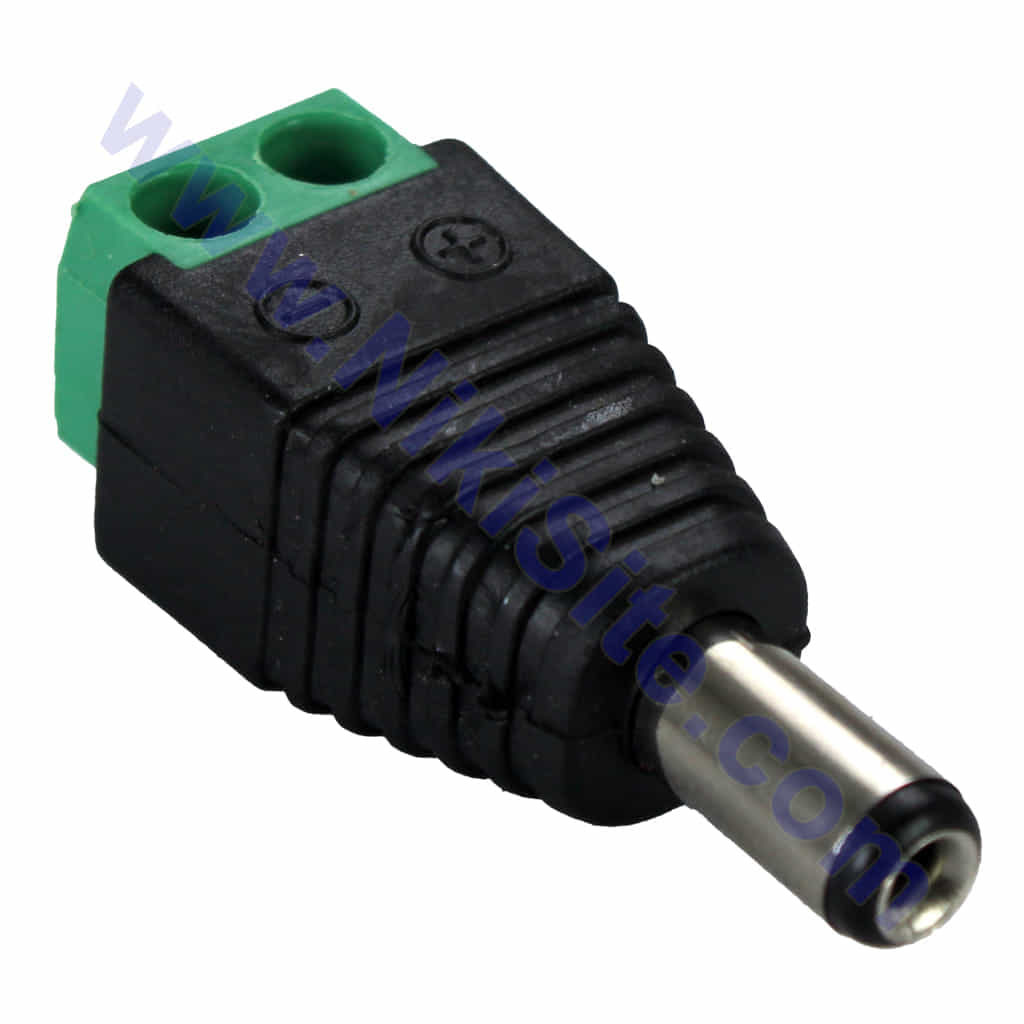

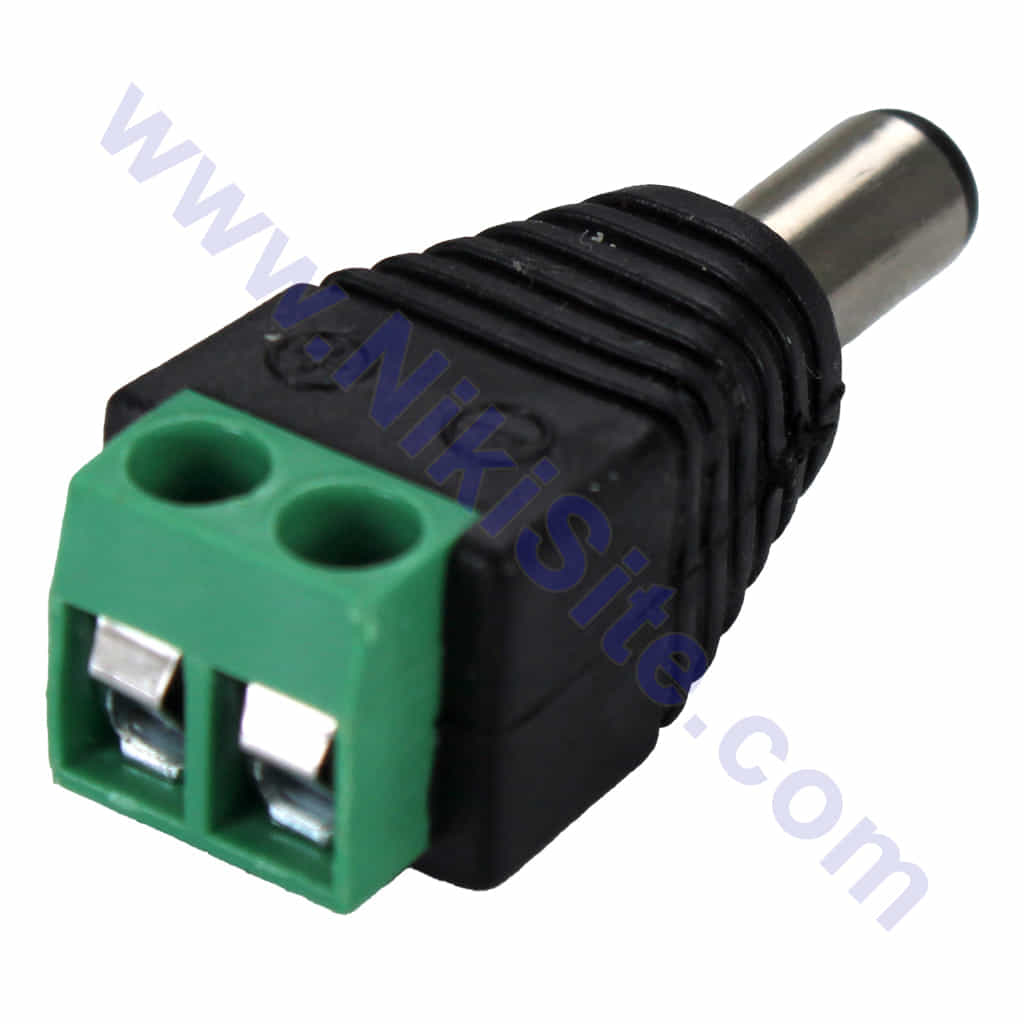

مبدل جک DC نری به سوکت DG126
(DC Jack Male to DG126 Converter)
اتصال آداپتور به بردهای الکترونیکی
مبدل جک DC نری به سوکت DG126: پل اتصال استاندارد و مطمئن بین آداپتور و بردهای الکترونیکی
مبدل جک DC نری به سوکت DG126 یک رابط مکانیکی ساده اما حیاتی است که امکان اتصال آسان و ایمن آداپتورهای دیواری با سوکت استاندارد DC به بردهای الکترونیکی مجهز به ترمینال DG126 را فراهم میکند. این قطعه کوچک مدیریت سیمکشی، افزایش قابلیت اطمینان و ظاهر حرفهای به پروژههای الکترونیکی میبخشد.
کاربرد اصلی و مزایای کلیدی
ایمنی اتصال: جلوگیری از اتصال شل و قطعی ناخواسته سیم آداپتور.
مدیریت سیمکشی: سازماندهی تمیز سیمهای تغذیه ورودی.
حفاظت مکانیکی: کاهش فشار مکانیکی روی پایههای برد.
قابلیت تعویض سریع: امکان جابجایی آسان آداپتور بدون لحیمکاری.
ظاهر حرفهای: ارتقای ظاهر نهایی پروژههای الکترونیکی.
مشخصات فنی و ابعاد
| پارامتر | مشخصات |
|---|---|
| سوکت ورودی (نری) | جک DC 5.5mm x 2.1mm (رایجترین استاندارد) |
| سوکت خروجی (مادگی) | ترمینال DG126 (یا معادل: 5.08mm Pitch Terminal) |
| ولتاژ مجاز | تا ۲۴ ولت DC (محدودیت مکانیکی، نه الکتریکی) |
| جریان مجاز | تا ۵ آمپر (بسته به کیفیت اتصالات) |
| جنس بدنه | پلاستیک ABS با تحمل حرارتی |
| جنس پینها | مس با آبکاری قلع یا طلا برای هدایت بهتر |
| رنگ رایج | مشکی |
| پلاریته استاندارد | مرکزی مثبت (Center Positive) |
نحوه شناسایی پلاریته (قطبیت)
پین مرکزی (Center Pin): مثبت (+) در استاندارد مرسوم
پین خارجی (Outer Sleeve): منفی (-) یا زمین (GND)
روی اکثر آداپتورها نماد:
(ـ) o (+)حک شده است.
هشدار: حتما پلاریته آداپتور و برد مصرف کننده را چک کنید. اتصال معکوس میتواند باعث آسیب دائمی شود.
اتصال به بردهای مختلف
۱. اتصال به برد بورد (Breadboard) یا PCB عمومی:
پینهای DG126 مستقیماً در ردیفهای استاندارد برد بورد جای میگیرند:
پین مثبت → ردیف تغذیه مثبت
پین منفی → ردیف زمین (GND)
۲. اتصال به بردهای اختصاصی (مانند CNC Shield، منبع تغذیه):
پین مثبت → ترمینال VIN یا VCC
پین منفی → ترمینال GND
۳. اتصال به آردوینو UNO/MEGA (از طریق پین VIN):
پین مثبت مبدل → پین VIN آردوینو
پین منفی مبدل → پین GND آردوینو
مقایسه با روشهای تغذیه جایگزین
| روش تغذیه | جک DC + مبدل DG126 | سیم مستقیم به ترمینال | سوکت USB |
|---|---|---|---|
| امنیت اتصال | ⭐⭐⭐⭐⭐ (مکانیکی قفلشونده) | ⭐⭐ (اتصال شل ممکن است) | ⭐⭐⭐⭐ (خوب) |
| جریان مجاز | ⭐⭐⭐⭐ (تا ۵A) | ⭐⭐⭐⭐⭐ (تا ظرفیت سیم) | ⭐ (حدود ۰.۵-۲A) |
| ولتاژ ورودی | ⭐⭐⭐⭐ (تا ۲۴V) | ⭐⭐⭐⭐⭐ (متنوع) | ⭐ (فقط ۵V) |
| سهولت قطع/وصل | ⭐⭐⭐⭐⭐ (آسان) | ⭐ (نیاز به ابزار) | ⭐⭐⭐⭐⭐ (آسان) |
| هزینه | ⭐⭐⭐ (مناسب) | ⭐⭐⭐⭐⭐ (بسیار کم) | ⭐⭐⭐⭐ (کم) |
پروژههای کاربردی
منبع تغذیه برد بورد: تغذیه پایدار پروژههای آزمایشگاهی.
سیستم رباتیک: اتصال آداپتور به درایورهای موتور و کنترلر.
شارژر باتری: ورودی DC برای مدارهای شارژ لیتیوم.
تقویت کنندههای صوتی: تغذیه آمپلیفایرهای کلاس D.
کنترلکنندههای صنعتی: ورودی قدرت برای PLCهای کوچک.
پروژههای نمایشی دائمی: اتصال تمیز برای نمایشگاهها.
نکات مهم نصب و استفاده
⚠️ بررسی پلاریته: قبل از اتصال، پلاریته آداپتور و برد را با مولتیمتر چک کنید.
🔧 نصب محکم: سوکت DG126 را به خوبی روی برد لحیم یا پیچ کنید تا از شل شدن جلوگیری شود.
🔌 کابل مناسب: از آداپتور با سیم ضخیم کافی برای جریان مورد نیاز استفاده کنید.
🌡️ تهویه حرارتی: در جریانهای بالا (بیش از ۳A) به گرمایش محل اتصال توجه کنید.
🛡️ فیوزگذاری: یک فیوز سری در مسیر مثبت برای محافظت در برابر اتصال کوتاه قرار دهید.
سوالات متداول (FAQ)
✅ آیا این مبدل با آداپتور ۵.۵×۲.۵ میلیمتر کار میکند؟
خیر. سوکت نری این مبدل فقط برای قطر داخلی ۲.۱mm طراحی شده. برای قطر ۲.۵mm باید مبدل اختصاصی آن را تهیه کنید.
✅ آیا میتوانم از آن برای جریان ۱۰ آمپر استفاده کنم؟
توصیه نمیشود. محدودیت جریان ناشی از قطر پینها و کیفیت اتصال است. برای جریان بالا از ترمینالهای پیچی با سیم ضخیم استفاده کنید.
✅ تفاوت DG126 با ترمینال فشنگی چیست؟
DG126 یک سوکت استاندارد با پایه ثابت برای نصب روی برد است. ترمینال فشنگی برای اتصال سیم روباز به کار میرود و قابل جداسازی است.
✅ چگونه پلاریته را در صورت نبودن علامت تشخیص دهم؟
با مولتیمتر در حالت ولتاژ DC: پراب قرمز را به پین مرکزی، پراب سیاه را به پین خارجی وصل کنید. اگر ولتاژ مثبت نمایش داده شد، پلاریته صحیح است.
✅ آیا میتوانم از آن برای ولتاژ AC استفاده کنم؟
خیر. این مبدل فقط برای جریان مستقیم (DC) طراحی شده است. برای AC از کانکتورهای مخصوص برق متناوب استفاده کنید.
✅ سیم آداپتور من خیلی کوتاه است، چکار کنم؟
میتوانید از یک کابل اکستنشن جک DC نری به مادگی با طول مناسب استفاده کنید.
✅ آیا میتوانم این مبدل را روی برد بورد نصب کنم؟
بله، پینهای DG126 معمولاً با فاصله استاندارد ۵.۰۸mm (۰.۲ اینچ) هستند که دقیقاً در ردیفهای برد بورد جای میگیرند.
چرا این مبدل را از ما بخرید؟
✅ کیفیت ساخت: پینهای مس با آبکاری طلا برای کاهش مقاومت تماس.
✅ ایمنی: پلاستیک UL94-V0 ضد حریق و با تحمل حرارتی بالا.
✅ تست الکتریکی: تست مقاومت تماس و عایقی قبل از ارسال.
✅ ارائه پکیج: برخی پکیجها شامل آداپتور مناسب ۱۲V 2A نیز میشود.
پکیج پیشنهادی برای شروع پروژه
مبدل جک DC نری به DG126 (کیفیت بالا)
آداپتور دیواری ۱۲V 2A با پلاریته مرکزی مثبت
سیمهای رابط با سری فشنگی (برای اتصال به ترمینال)
فیوز ۲A سریع با هولدر
خازن ۱۰۰μF ۲۵V برای فیلتر نویز ورودی
نحوه سفارش و انتخاب صحیح
قطر داخلی جک آداپتور خود را اندازهگیری کنید (معمولاً ۲.۱mm یا ۲.۵mm).
ولتاژ و جریان مورد نیاز پروژه را مشخص کنید.
نوع ترمینال روی برد خود (DG126، ترمینال پیچی، پایه پین) را بررسی کنید.
پلاریته آداپتور و برد را تأیید کنید.
| ابعاد | 2 × 2 × 2 سانتیمتر |
|---|---|
| ساختار محصول تعیین نوع محصول فیزیکی و مجازی ( شامل نقشه ی شماتیک، مدار چاپی و .. بصورت دانلودی ) | |
| لایه های مدارچاپی | |
| نوع مدار | |
| کشور سازنده |
