نقشه ماژول تشخیص دما در دو سطح

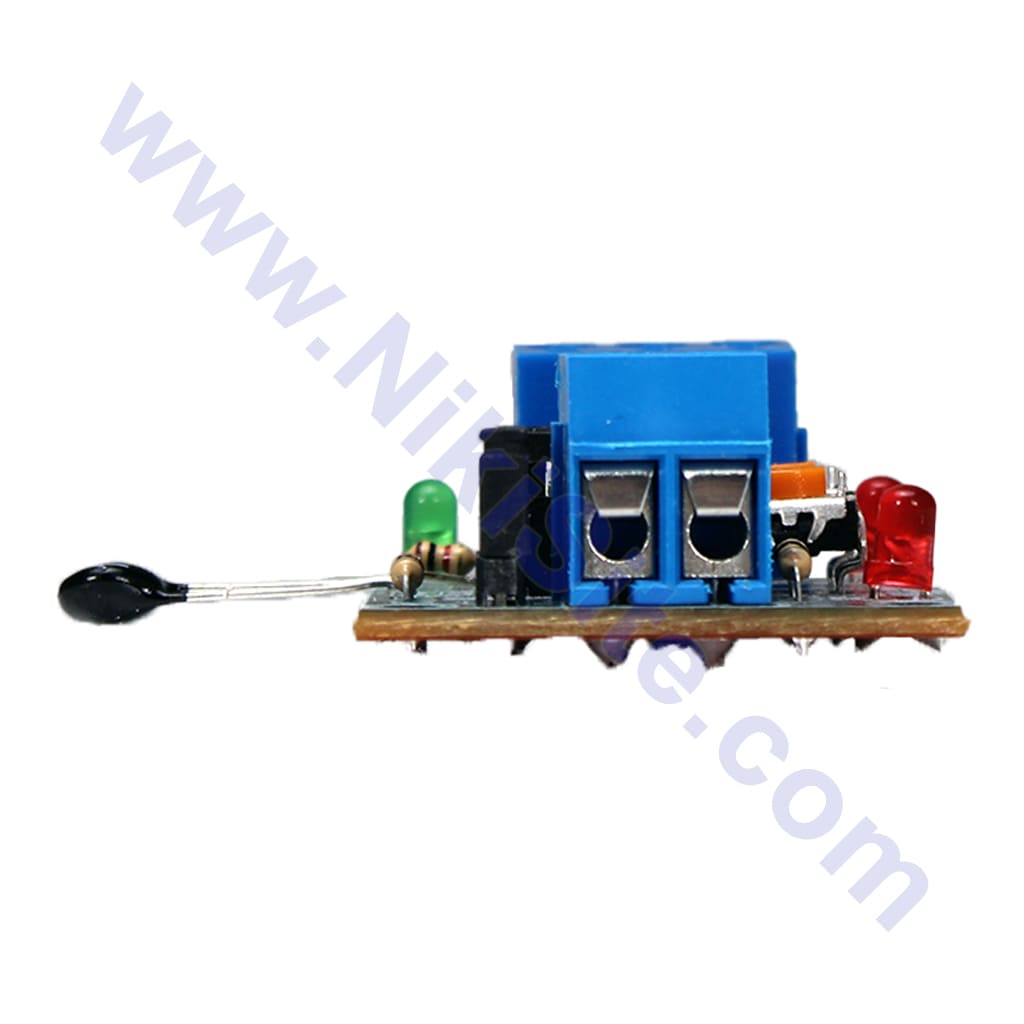

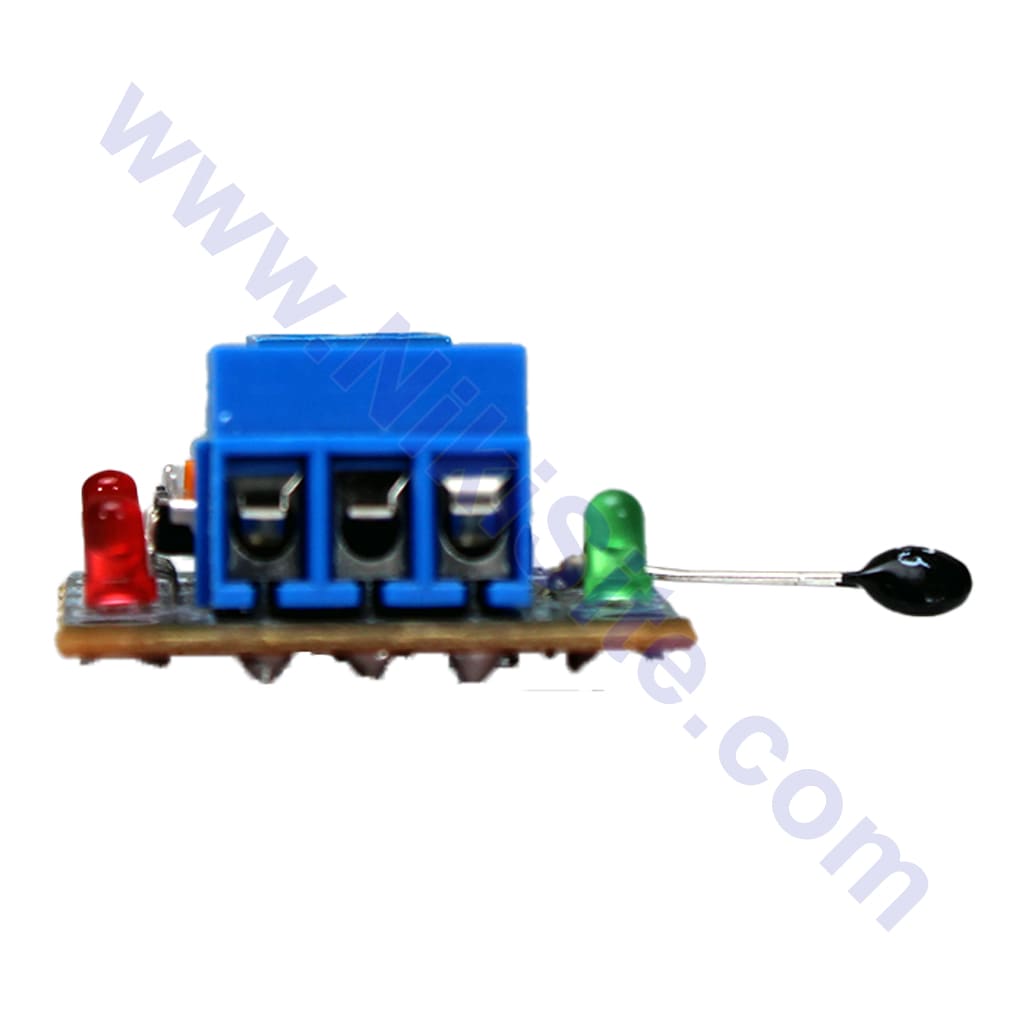

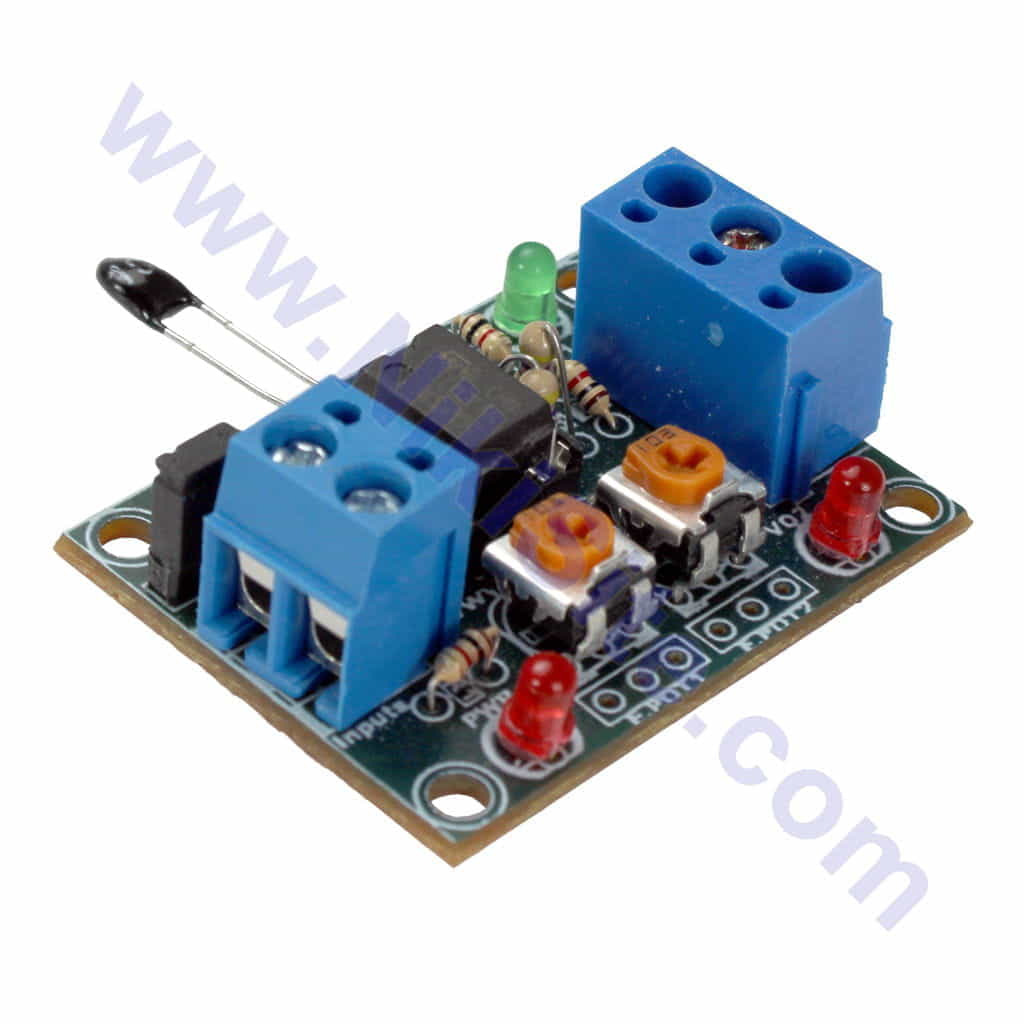

ماژول تشخیص دما در دو سطح

Two Levels Temperature Switch Circuit

راه‌حلی هوشمند و مقرون‌به‌صرفه برای نظارت بر دما

ماژول تشخیص دما در دو سطح، با بهره‌گیری از سنسور NTC (ضد حرارت منفی) و آیسی معروف 555، یک سیستم نظارت دمای قابل‌اعتماد و اقتصادی را برای شما فراهم می‌کند. این ماژول به‌طور خاص طراحی شده است تا دو آستانه دمایی از پیش‌تعیین‌شده (مثلاً حداقل و حداکثر) را تشخیص دهد و خروجی کنترل‌شده‌ای را فعال نماید. این محصول، انتخابی ایده‌آل برای پروژه‌های الکترونیکی، سیستم‌های هشدار اولیه، کنترلرهای صنعتی ساده و کاربردهای آموزشی است.

ویژگی‌ها و مزایای کلیدی ماژول

• تشخیص دو سطح دمای مجزا: امکان تنظیم و تشخیص دو آستانه دمایی مختلف (مثلاً 25°C و 45°C) را فراهم می‌کند.

• دقت قابل قبول با سنسور NTC: به لطف استفاده از سنسور NTC، حساسیت خوبی در بازه دمایی معمولی دارد.

• پایداری با مدار تایمر 555: استفاده از آیسی 555 به عنوان مقایسه‌گر، مدار را بسیار پایدار، ساده و مقاوم در برابر نویز می‌کند.

• خروجی دیجیتال (ON/OFF): در هر آستانه، یک خروجی روشن/خاموش (معمولاً رله یا ترانزیستور) برای کنترل مستقیم تجهیزات ارائه می‌دهد.

• تنظیم آسان آستانه‌ها: سطح‌های دمایی موردنظر معمولاً از طریق پتانسیومترهای روی برد به سادگی قابل تنظیم هستند.

• مصرف برق پایین: طراحی بهینه‌شده با آیسی 555 مصرف انرژی را به حداقل می‌رساند.

• قیمت بسیار اقتصادی: در مقایسه با کنترلرهای دیجیتال پیشرفته، هزینه بسیار کمتری دارد.

• مناسب برای آموزش: مدار کلاسیک و شناخته‌شده‌ای است که اصول کنترل دما، کار با سنسور NTC و آیسی 555 را به خوبی آموزش می‌دهد.

کاربردهای رایج این ماژول

• سیستم هشدار افزایش یا کاهش دما در انبار، گلخانه یا اتاق سرور.

• کنترلر فن خنک‌کننده ساده برای کیس کامپیوتر، تابلو برق یا دستگاه‌های الکترونیکی.

• محافظ یخ‌زدگی برای سیستم‌های آبیاری یا محیط‌های حساس.

• کنترل روشن/خاموش بخاری یا هیتر کوچک در محدوده دمایی ایمن.

• پروژه‌های دانش‌آموزی و دانشجویی در رشته‌های برق، الکترونیک و مکاترونیک.

• مانیتورینگ دمای محیط در کارگاه‌های کوچک.

مشخصات فنی کلی

• سنسور دما: ترمیستور NTC (مقاومت حرارتی با ضریب دمای منفی).

• IC پردازشگر/مقایسه‌گر: تایمر معروف NE555 یا مشابه.

• ولتاژ کاری: معمولاً 5VDC یا 12VDC (بسته به طراحی).

• نوع خروجی: خروجی دیجیتال (مکانیکی یا حالت‌جامد) برای هر سطح.

• قابلیت تنظیم: دو پتانسیومتر برای تنظیم مستقل آستانه‌های دمای بالا و پایین.

• نشانگر وضعیت: چراغ‌های LED نشان‌دهنده فعال بودن هر سطح.

• دمای کاری ماژول: معمولاً -10°C تا +70°C.

نحوه کار و راه‌اندازی

1. اتصال تغذیه: ولتاژ موردنیاز (مثلاً 12 ولت DC) را به ترمینال تغذیه ماژول متصل کنید.

2. تنظیم آستانه‌ها: با استفاده از پیچ‌گوشتی، پتانسیومتر مربوط به سطح دمای اول (مثلاً Low) و دوم (مثلاً High) را بر اساس نیاز خود تنظیم نمایید.

3. اتصال سنسور: سنسور NTC را در محیط یا روی جسم موردنظر قرار دهید.

4. اتصال بار: دستگاه مورد کنترل (مانند فن، هیتر، بوزر یا چراغ) را به ترمینال‌های خروجی رله ماژول وصل کنید.

5. کارکرد: با کاهش دما به زیر آستانه اول، رله مربوط به سطح اول فعال می‌شود (مثلاً هیتر روشن). با افزایش دما به بالای آستانه دوم، رله سطح دوم فعال شده و هیتر خاموش یا فن روشن می‌گردد.

خرید ماژول تشخیص دمای دو سطحی

این ماژول کاربردی و آموزشی را می‌توانید به صورت آماده از فروشگاه ما خریداری نمایید. محصول همراه با راهنمای نصب فارسی و پشتیبانی فنی ارائه می‌شود. برای سفارش یا دریافت مشاوره فنی با کارشناسان ما تماس بگیرید.

سؤالات متداول (FAQ)

• محدوده دمایی قابل تشخیص چقدر است؟

  • محدوده عملیاتی بستگی به مشخصات سنسور NTC نصب‌شده دارد، اما معمولاً بین 0°C تا 100°C را با دقت مناسبی پوشش می‌دهد.

• آیا می‌توان خروجی آن را به میکروکنترلر (مثل Arduino) وصل کرد؟

  • بله، می‌توان خروجی دیجیتال ماژول را به عنوان یک ورودی به میکروکنترلر داد تا پردازش‌های پیچیده‌تر انجام شود.

• تفاوت این ماژول با ماژول‌های دیجیتال (مثل DHT22) چیست؟

  • این ماژول یک کنترلر آنالوگ ساده با خروجی کلیدزنی است، در حالی که ماژول‌هایی مانند DHT22 سنسورهای دیجیتالی هستند که دمای دقیق را می‌خوانند و نیاز به پردازشگر دارند.
