نقشه ماژول سنسور برخورد 3

50,000 تومانهر فایل

Crash Sensor Module V3

این ماژول سنسور برخورد NSE-CSS3

به دلیل اتصال ساده و آسان بسیار پرکاربرد است که از طریق کابل سه سیمه می‌توان این محصول را به بردهای مختلف MCU متصل کرد.

مکانیزم کاری این ماژول به صورت سوئیچ می‌باشد.

5,000,000 تومان را به سبد خرید اضافه کنید و ارسال رایگان دریافت کنید!

Size and packaging guidelines

یکا (واحد) علامت اختصاری شرح انگلیسی مقدار
1 متر m Meter 1
1 سانتی متر cm Canti Meter 2-^10
1 میلی متر mm Mili Meter 3-^10
1 اینچ in Inch 2.54cm
2 اینچ in Inch 5.08cm
3 اینچ in Inch 7.62cm
5 اینچ in Inch 12.7cm
8 افرادی که اکنون این محصول را تماشا می کنند!



توضیحات

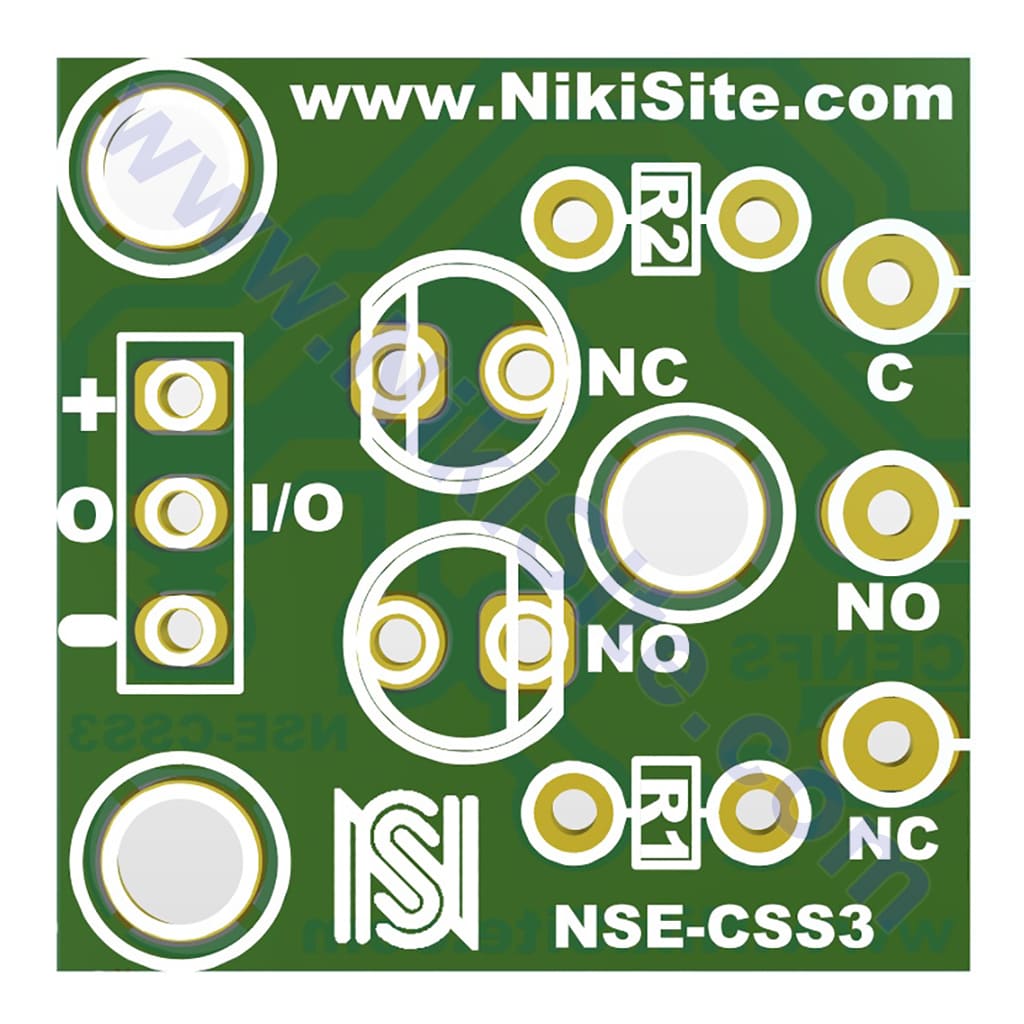

ماژول سنسور برخورد 3

Crash Sensor Module V3

لیست المان های NSE-CSS3

QuantityCodeSymbol
1Small Lever MicroswitchSW
11KR
23mmLED
3pin1x3 SIL Right-Angle MalePin Header

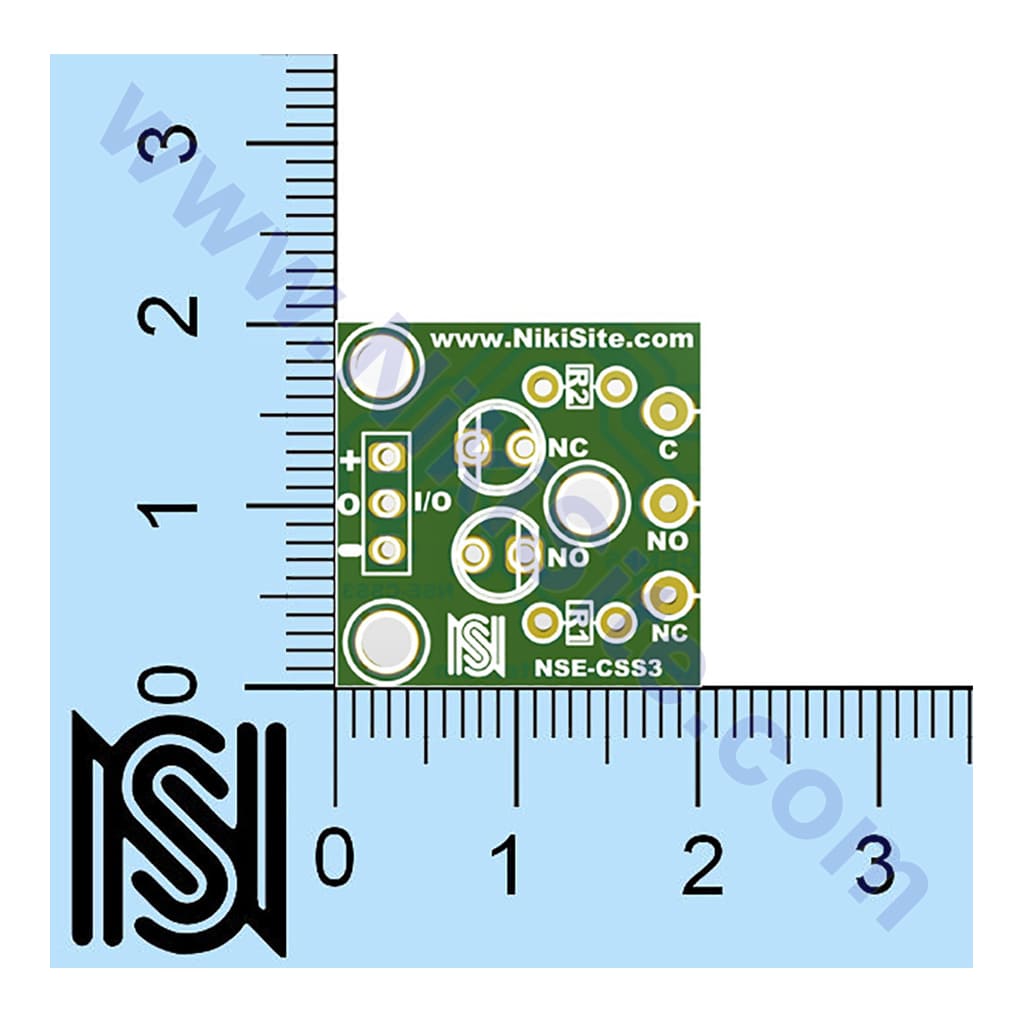

4cm x 4cmSingle Side with Solder Mask and HelperPCB

این ماژول سنسور برخورد NSE-CSS3 به دلیل اتصال ساده و آسان بسیار پر کاربرد است که از طریق کابل سه سیمه می‌توان این محصول را به بردهای مختلف MCU متصل کرد. مکانیزم کاری این ماژول به صورت سوئیچ می‌باشد. همچنین ایزولاسیون دما موجب شده این محصول دامنه بسیار وسیعی از دما را تا حدود 80 درجه سانتی‌گراد پشتیبانی کند. کاربردهای این محصول باعث شده از محبوبیت بالایی در بین کاربران برخوردار باشد.

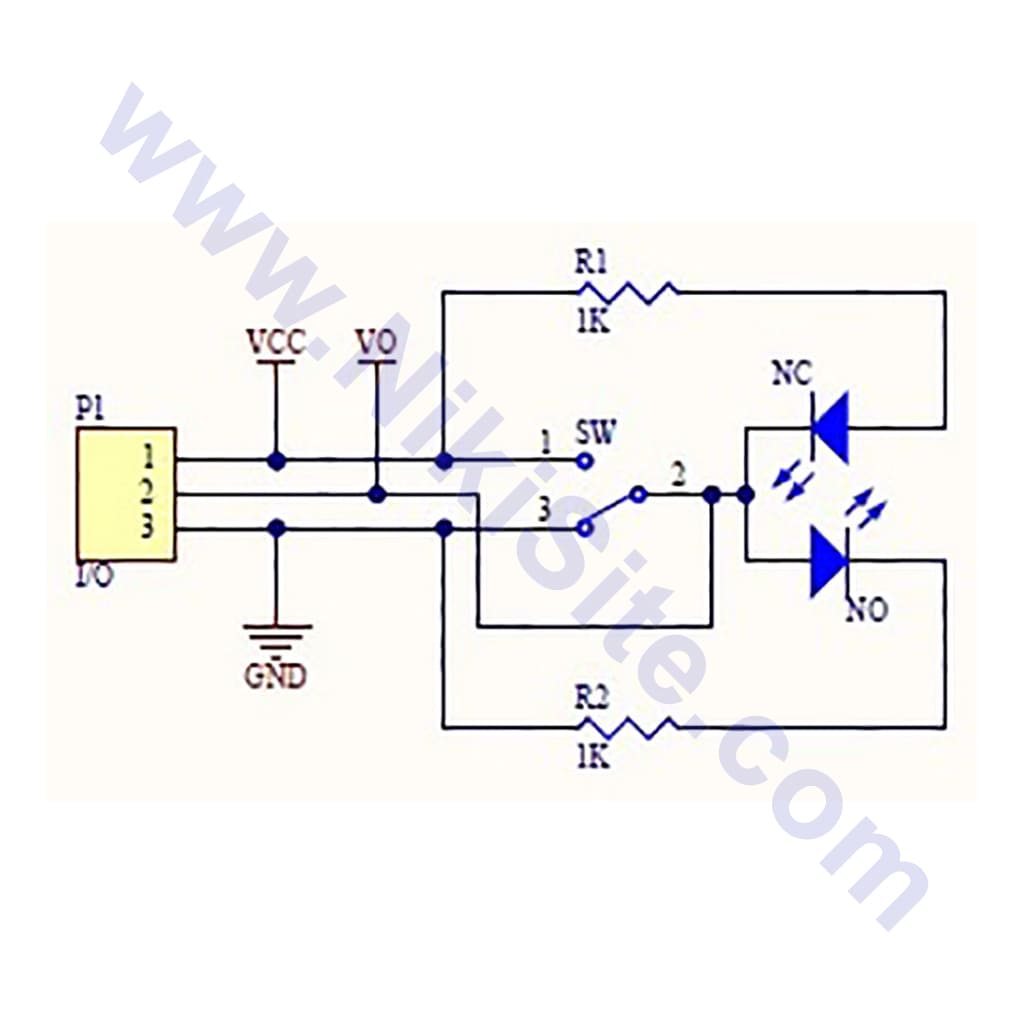

این مدار شامل دو نشان دهنده است که یکی حالت اتصال پیش فرض بسته و خروجی زمین و دیگری حالت اتصال پیش فرض باز و خروجی VCC را نشان می دهد.

عملکرد سنسور می تواند به دو شکل در حالت عادی باز و قطع عمل کند. عملکرد این ماژول به صورت مکانیکی است.

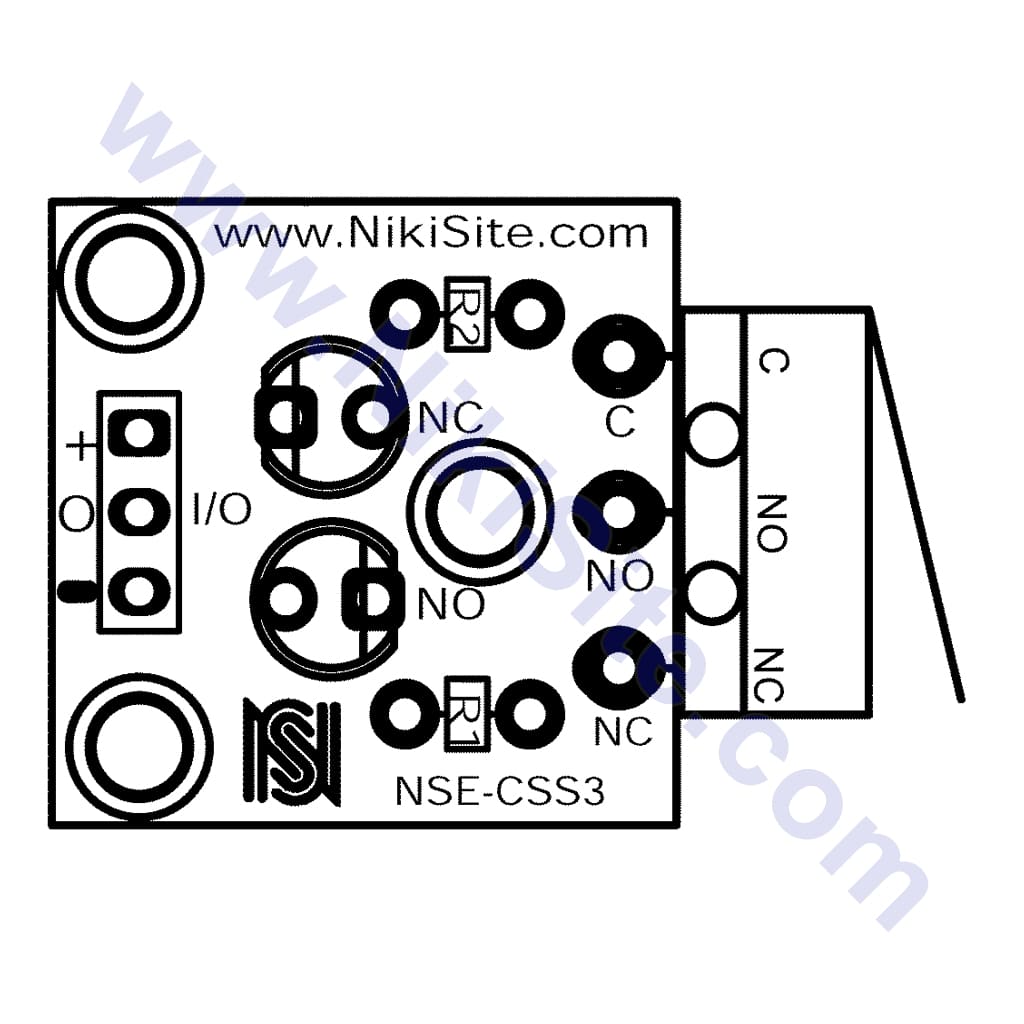

میکروسوییچ نوعی از کلید است که با فشار فیزیکی بسیار کوچکی تحریک می‌شود. عمل کلیدزنی در وضعیت‌های مشخصی از محرّک اتفاق می‌افتد. استفاده از میکروسوییچ‌ها به علت هزینه ی پایین آنها و عمر مفید بالا بسیار رایج است. این میکروسوئیچ میتواند برای End Stop هر محور استفاده شود.

کاربردها:

  • بردهای کنترلی پرینتر سه بعدی
  • RAMPS 1.4 پرینتر‌های سه بعدی
  • دستگاه‌های CNC
توضیحات تکمیلی

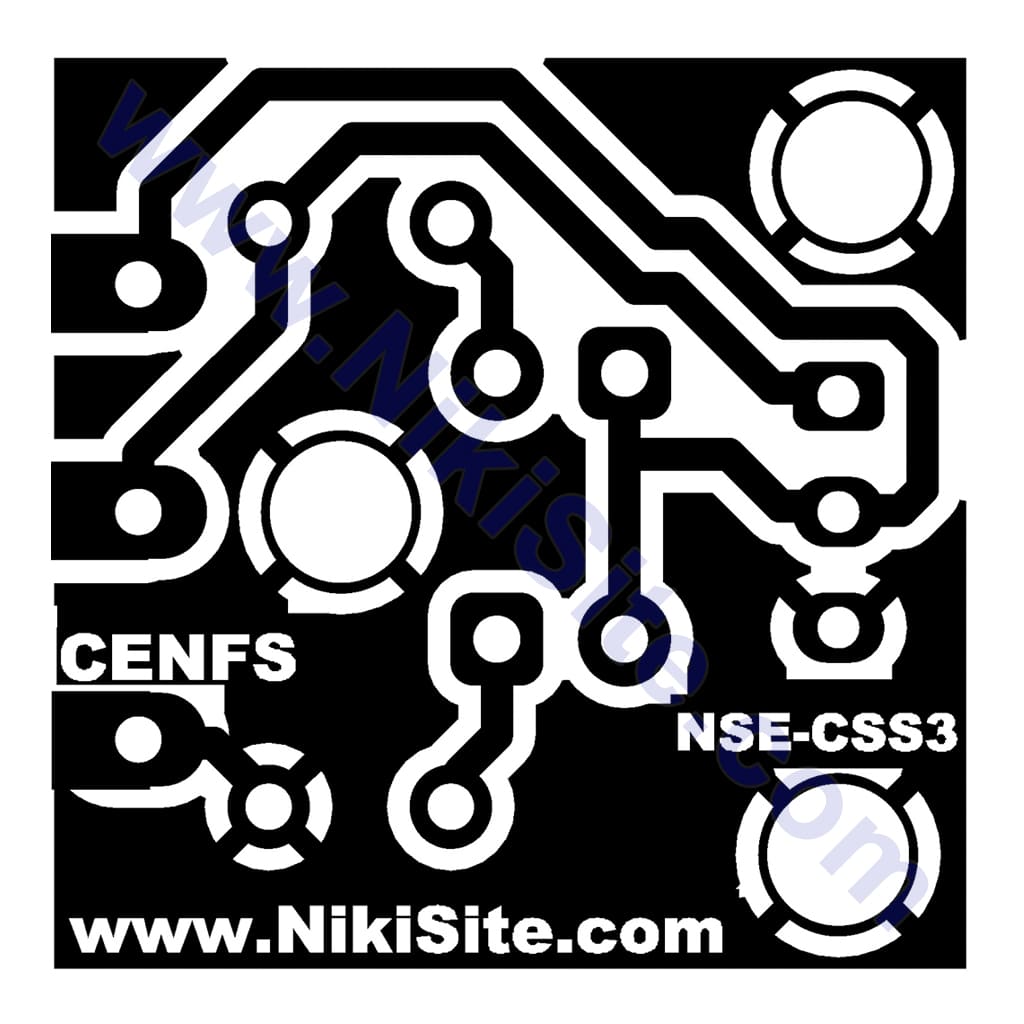

ساختار محصول تعیین نوع محصول فیزیکی و مجازی ( شامل نقشه ی شماتیک، مدار چاپی و .. بصورت دانلودی )

نوع مدار

نوع فایل

لایه های مدارچاپی

برند

نیکی سایت

کشور سازنده
