Short Circuit Protection with DC Relay

ماژول مدار محافظ اتصال کوتاه به کمک رله ولتاژ مستقیم

فیوز الکترونیکی

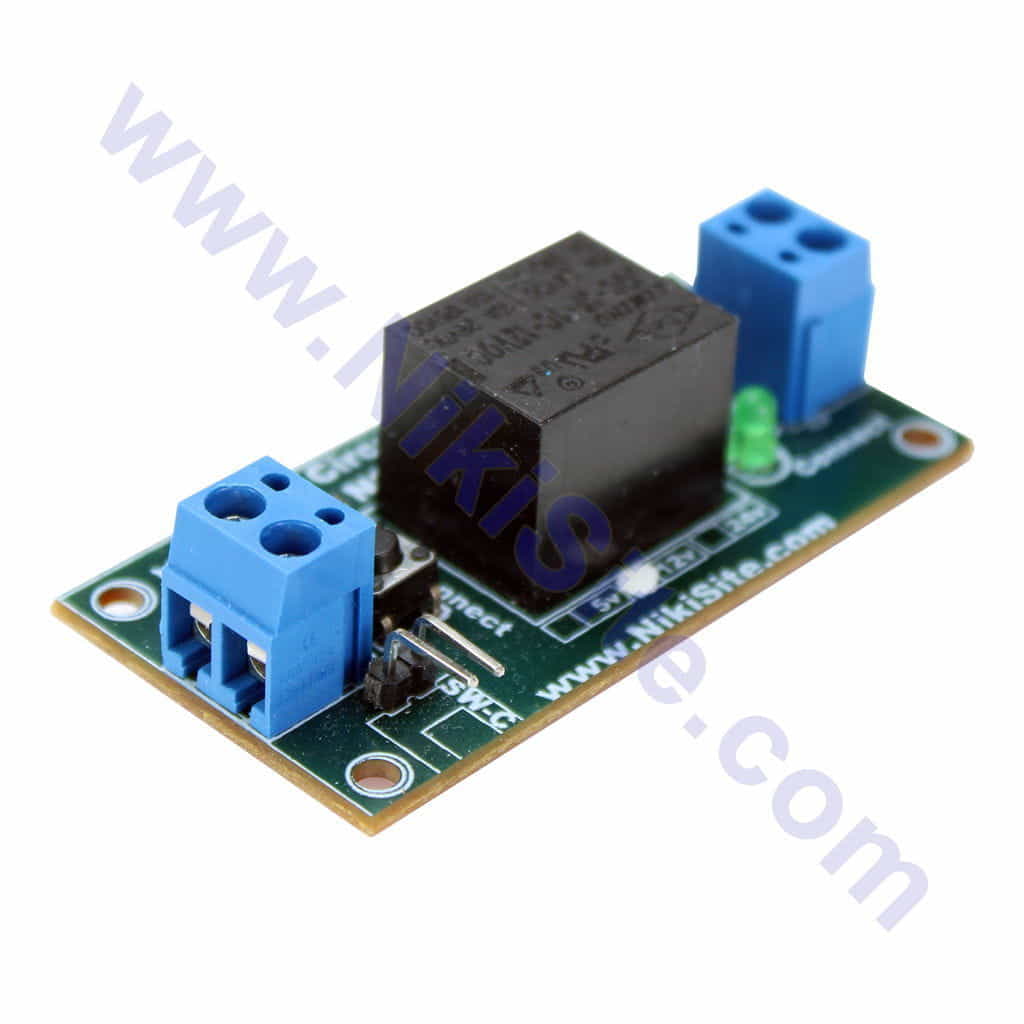

NSE-SCPR (2)

ورودی مدار

کلید داخلی

برای اتصال مجدد مدار

کلید خارجی

برای اتصال مجدد مدار

رله

کنترل مدار مطابق که با ولتاژ مورد استفاده تهیه / تغییر می بایستی داده شود.

نمایشگر

برای نشان دادن قطعی مدار

نمایشگر

برای نشان دادن اتصال مدار

خروجی مدار

بحث اتصال کوتاه در حوزه برق همواره یکی از بحث های حیاتی و مهم بوده است، چرا که اتصال کوتاه یکی از عوامل اصلی آسیب به تجهیزات و مدارات الکتریکی می شود. البته برای این کار راه هایی نیز وجود دارد که با این ماژول ما مداری را برای تشخیص اتصال کوتاه به شما ارائه می دهیم.

در این مدار بوسیله ی یک رله ، 1 پوش باتن و یک مقاومت مداری طراحی شده است که با یک بار فشار دادن کلید رله روشن شده و روشن می ماند و با اتصال کوتاه در خروجی رله خاموش خواهد شد و برق مدار قطع می گردد و تا زمانی که مجددا کلید فشار داده نشود ، تغذیه مدار وصل نخواهد شد. در حالت عادی یک LED که معمولا به رنگ سبز انتخاب شده حالت گذرا را نشان می دهد و در زمان اتصال کوتاه و فعال شدن LED دوم که معمولا به رنگ قرمز می باشد فعال شده و نمایانگر اتصال کوتاه می باشد.

این مدار ساده می تواند علاوه بر اینکه همانند یک فیوز مینیاتوری برای شما عمل کند و منبع تغذیه شما را در مقابل اتصال کوتاه محافظت نماید. از این مدار می توانید بر روی خروجی منابع تغذیه محافظت نشده استفاده نمایید تا در صورتی که سیم های منبع تغذیه یا آداپتور به هم خورد ، به سرعت خروجی قطع شود.

دقت فرمایید از این مدار برای محافظت از مصرف کننده های حساس استفاده ننمایید زیرا در صورتی که سرعت آسیب پذیری مصرف کننده بیش از سرعت عمل کرد مدار باشد ، قطعه مصرف کننده آسیب خواهد دید ، اما اگر مصرف کننده تحمل عبور جریان لحظه ای بالا را دارد می توانید از این مدار همانند یک فیوز برای محافظت از مصرف کننده و منبع تغذیه استفاده نمایید. این مدار را به این شکل فقط بر روی منابع تغذیه DC می توانید استفاده نمایید.

لیست المان های NSE-SCPR

QuantityCodeSymbol
1 One Contact 5 / 12 / 24 VRelay
13mm LED GreenLED
13mm LED RedLED
1680R1
1Push Bottom Small 6*6*8SW
2TERMINAL 2PINT
2Pin Header RightT
6cm x 3cmSingle Side with Solder Mask and HelperPCB
