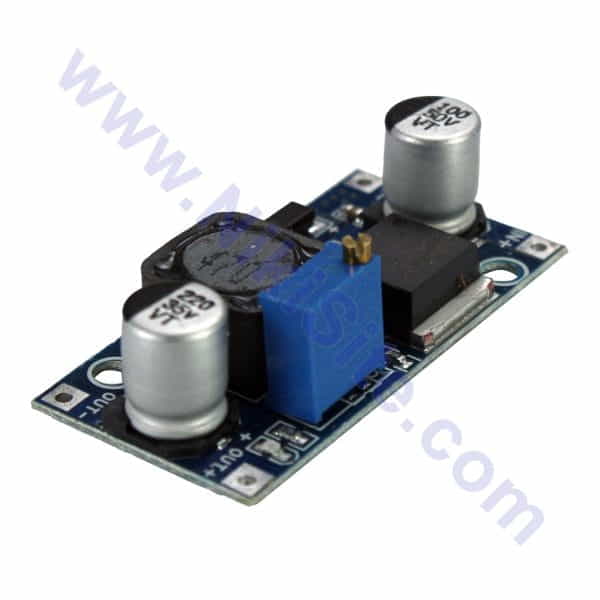

ماژول باک (کاهنده)

DC-DC Step-Down

کاهش ولتاژ DC با راندمان بالا و پایداری عالی

ماژول باک DC-DC: راه‌حل حرفه‌ای کاهش ولتاژ با حداقل تلفات انرژی

ماژول باک DC-DC (Step-Down/Buck Converter) یک مبدل سوئیچینگ با کارایی بالا است که ولتاژ DC ورودی بالاتر را به ولتاژ خروجی پایین‌تر و پایدار تبدیل می‌کند. این ماژول جایگزین بهینه‌ای برای رگولاتورهای خطی قدیمی (مانند ۷۸۰۵) محسوب شده و در پروژه‌های باتری‌محور، سیستم‌های خورشیدی، درایورهای LED و الکترونیک قدرت کاربرد گسترده‌ای دارد.

ویژگی‌های برتر و مزایای رقابتی

• راندمان استثنایی: معمولاً ۹۰% تا ۹۷% (در مقایسه با ۴۰-۶۰% رگولاتورهای خطی).

• کاهش حرارت تولیدی: تلفات حرارتی بسیار پایین‌تر، نیاز به هیت‌سینک‌های بزرگ را حذف می‌کند.

• قابلیت تنظیم دقیق: اغلب دارای پتانسیومتر چنددور برای تنظیم ولتاژ خروجی با دقت بالا.

• جریان خروجی بالا: پشتیبانی از جریان‌های ۳A تا ۱۰A (بسته به مدل).

• امکانات پیشرفته: در مدل‌های حرفه‌ای: نمایشگر دیجیتال، محدودکننده جریان (CC)، محافظ اتصال کوتاه.

مشخصات فنی مدل‌های پرکاربرد

کاربردهای اصلی و ضروری

1. تغذیه میکروکنترلرها: تبدیل ۱۲V یا ۲۴V صنعتی به ۵V یا ۳.۳V پایدار برای آردوینو، ESP32، Raspberry Pi.

2. شارژر باتری: ساخت شارژرهای لیتیوم، سرب اسید، NiMH با کنترل جریان و ولتاژ دقیق.

3. درایور LED: تامین جریان ثابت برای LEDهای پرقدرت، رشته‌های LED، نورپردازی.

4. سیستم‌های خودرویی: کاهش ولتاژ ۱۲V باتری ماشین به ولتاژهای قابل استفاده در مدارهای الکترونیکی.

5. منبع تغذیه آزمایشگاهی: ساخت پاورساپلای قابل تنظیم با محدوده وسیع.

6. کنترل موتورهای DC: تنظیم سرعت موتور با کنترل ولتاژ.

7. پروژه‌های خورشیدی: تنظیم ولتاژ پنل خورشیدی برای شارژ باتری.

نحوه اتصال و راه‌اندازی

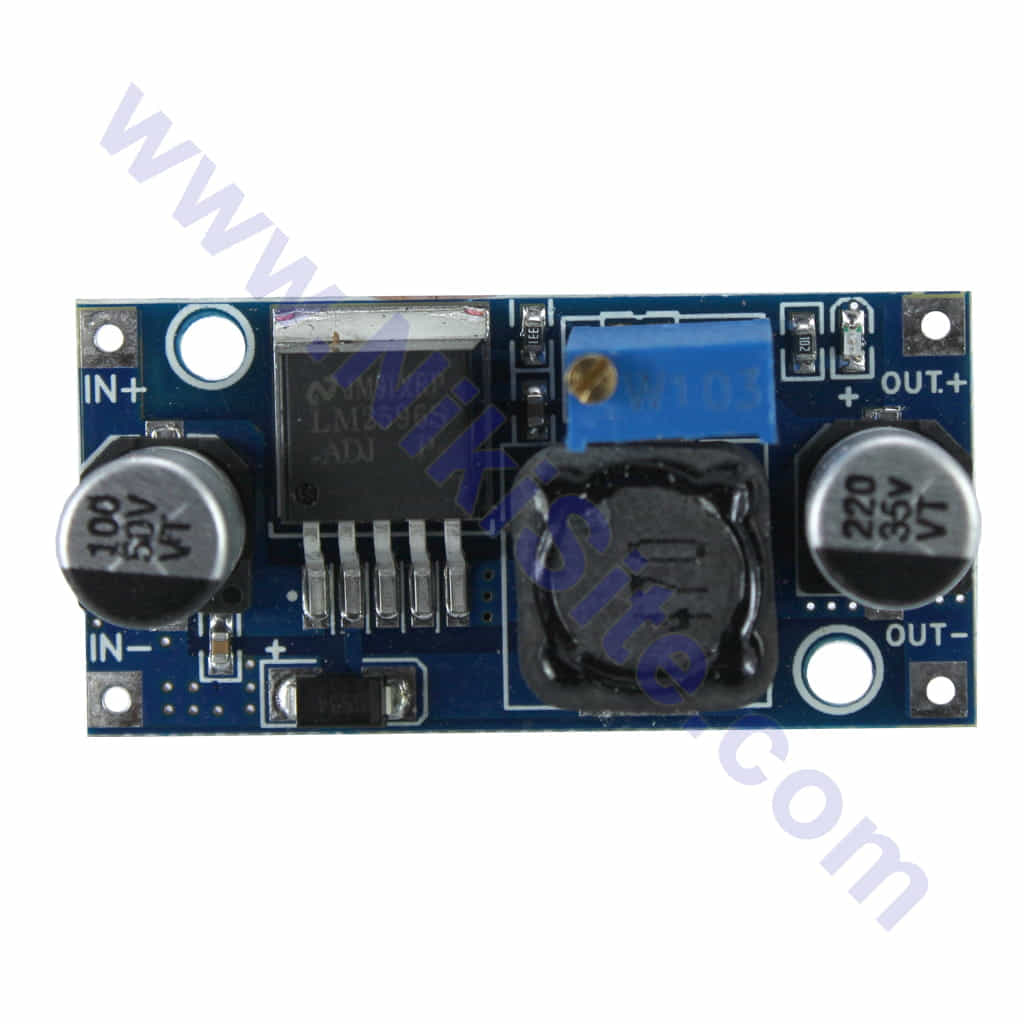

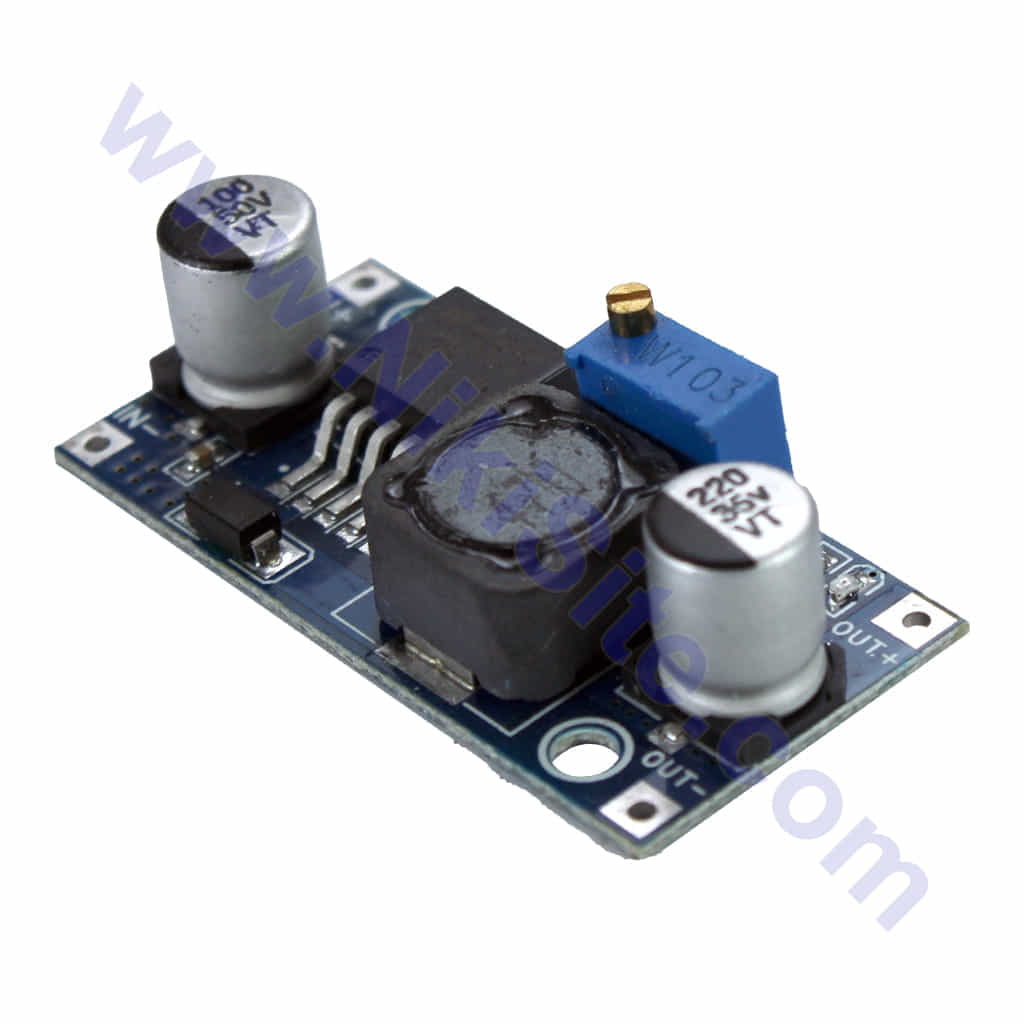

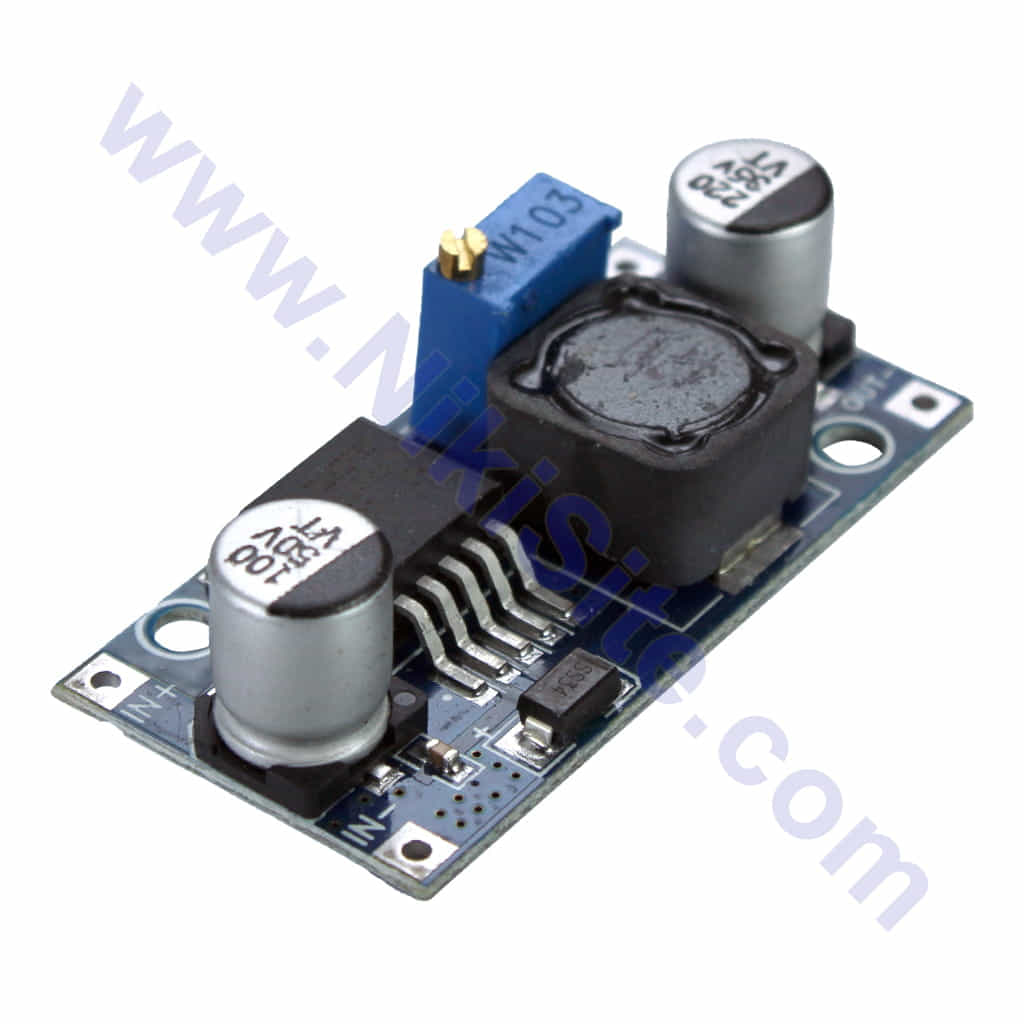

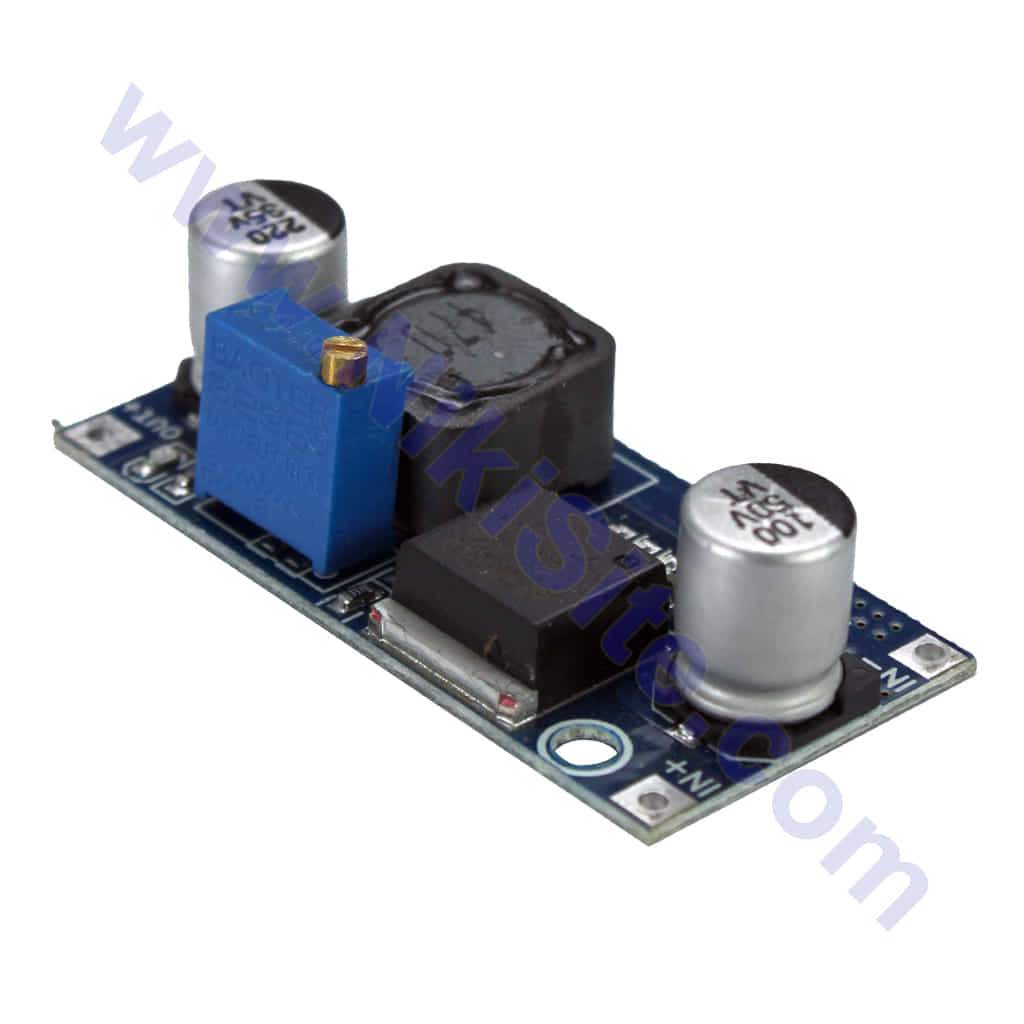

پایه‌های استاندارد:

• IN+ و IN-: ترمینال‌های ورودی (ولتاژ بالاتر).

• OUT+ و OUT-: ترمینال‌های خروجی (ولتاژ کاهش‌یافته).

• ADJ/POT: پایه یا پتانسیومتر تنظیم ولتاژ.

• ON/OFF: پایه روشن/خاموش (در برخی مدل‌ها).

مثال عملی: تبدیل ۱۲V به ۵V (برای آردوینو)

۱. منبع ۱۲V را به IN+ و IN- وصل کنید.
۲. مولتی‌متر را روی OUT+ و OUT- قرار دهید.
۳. پتانسیومتر را تنظیم کنید تا ولتاژ دقیقاً ۵.۰V شود.
۴. خروجی را به پین VIN آردوینو متصل کنید.

فرمول ساده برای درک عملکرد

در حالت ایده‌آل:

Vout=D×VinVout​=D×Vin​

که در آن $D$ نسبت زمان روشن بودن سوئیچ به کل دوره (Duty Cycle) است و بین ۰ و ۱ تغییر می‌کند.
عملکرد واقعی: مدار کنترل، این نسبت را به طور خودکار تنظیم می‌کند تا ولتاژ خروجی مطلوب ثابت بماند.

نکات حیاتی برای استفاده ایمن و بهینه

⚠️ حداقل اختلاف ولتاژ: برای عملکرد صحیح، ولتاژ ورودی باید حداقل ۱.۵ تا ۲V بیشتر از ولتاژ خروجی تنظیم شده باشد.
🔧 تنظیم تحت بار: همیشه ولتاژ خروجی را در حالتی که بار به ماژول وصل است تنظیم کنید.
🌡️ مدیریت حرارت: در جریان‌های بالا (بیش از ۵۰% ریت ماکسیمم) هیت‌سینک مناسب روی تراشه اصلی نصب کنید.
🔌 خازن‌های ورودی/خروجی: از خازن‌های سرامیکی و الکترولیتی با کیفیت نزدیک ترمینال‌ها استفاده کنید (مثلاً ۱۰۰µF الکترولیتی + ۱۰۰nF سرامیکی).
📊 محاسبه توان: از فرمول $P=V\times I$ استفاده کنید. توان خروجی نباید از توان ورودی × راندمان بیشتر شود.

پروژه عملی: ساخت منبع تغذیه قابل تنظیم ۰-۳۰V

قطعات:

• ماژول باک XL4016 با نمایشگر

• ترانسفورماتور ۲۴V AC + یکسوساز

• خازن فیلتر ۴۷۰۰µF ۵۰V

• پنل عقبی با ترمینال‌های خروجی

• ولتمتر و آمپرمتر دیجیتال

نحوه کار: ولتاژ AC پس از یکسو و فیلتر شدن به حدود ۳۴V DC تبدیل می‌شود. ماژول باک این ولتاژ را به رنج ۰-۳۰V با جریان حداکثر ۸A کاهش داده و روی نمایشگر نشان می‌دهد.

مقایسه با رگولاتور خطی (مثلاً ۷۸۰۵)

سوالات متداول (FAQ)

✅ آیا می‌توانم از آن به صورت معکوس به عنوان مبدل بوست استفاده کنم؟
خیر. عملکرد این ماژول فقط کاهش ولتاژ (Step-Down) است. برای افزایش ولتاژ به مبدل بوست جداگانه نیاز دارید.

✅ چرا خروجی ناپایدار است یا نوسان دارد؟
۱. منبع ورودی ناکافی (آمپر پایین). ۲. خازن‌های فیلتر ناکافی روی ورودی/خروجی. ۳. بار القایی زیاد (مانند موتور). ۴. اتصالات ضعیف.

✅ حداکثر جریان را چگونه محاسبه کنم؟
مطمئن شوید جریان مصرف بار از جریان خروجی ماکزیمم درج شده روی ماژول کمتر باشد. همچنین توان ورودی کافی باشد: Iin≈Vout×IoutVin×EfficiencyIin​≈Vin​×EfficiencyVout​×Iout​​

✅ آیا برای تغذیه آردوینو از پین ۵V می‌توانم استفاده کنم؟
خیر. اگر خروجی ماژول را روی ۵V تنظیم کرده‌اید، باید آن را به پین VIN آردوینو وصل کنید. اتصال مستقیم به پین ۵V ممکن است به آردوینو آسیب برساند.

✅ تفاوت مدل‌های با نمایشگر و بدون نمایشگر چیست؟
مدل‌های با نمایشگر (Digital) ولتاژ و گاهی جریان خروجی را به طور دقیق نشان می‌دهند و تنظیم را آسان‌تر می‌کنند. مدل‌های آنالوگ ارزان‌تر هستند اما نیاز به مولتی‌متر برای تنظیم دقیق دارند.

✅ آیا این ماژول‌ها قابلیت کنترل جریان (Current Limit) دارند؟
مدل‌های پایه خیر. اما مدل‌های حرفه‌ای (CC/CV) مانند DPS3005 یا RD6006 امکان تنظیم جریان و ولتاژ را همزمان فراهم می‌کنند.

✅ چگونه ماژول مناسب را انتخاب کنم؟
۱. حداکثر ولتاژ ورودی پروژه خود را در نظر بگیرید. ۲. ولتاژ و جریان خروجی مورد نیاز را مشخص کنید. ۳. اندازه فیزیکی متناسب با پروژه انتخاب کنید. ۴. به فرکانس سوئیچینگ برای نویز حساس توجه کنید.

چرا ماژول باک DC-DC را از ما بخرید؟

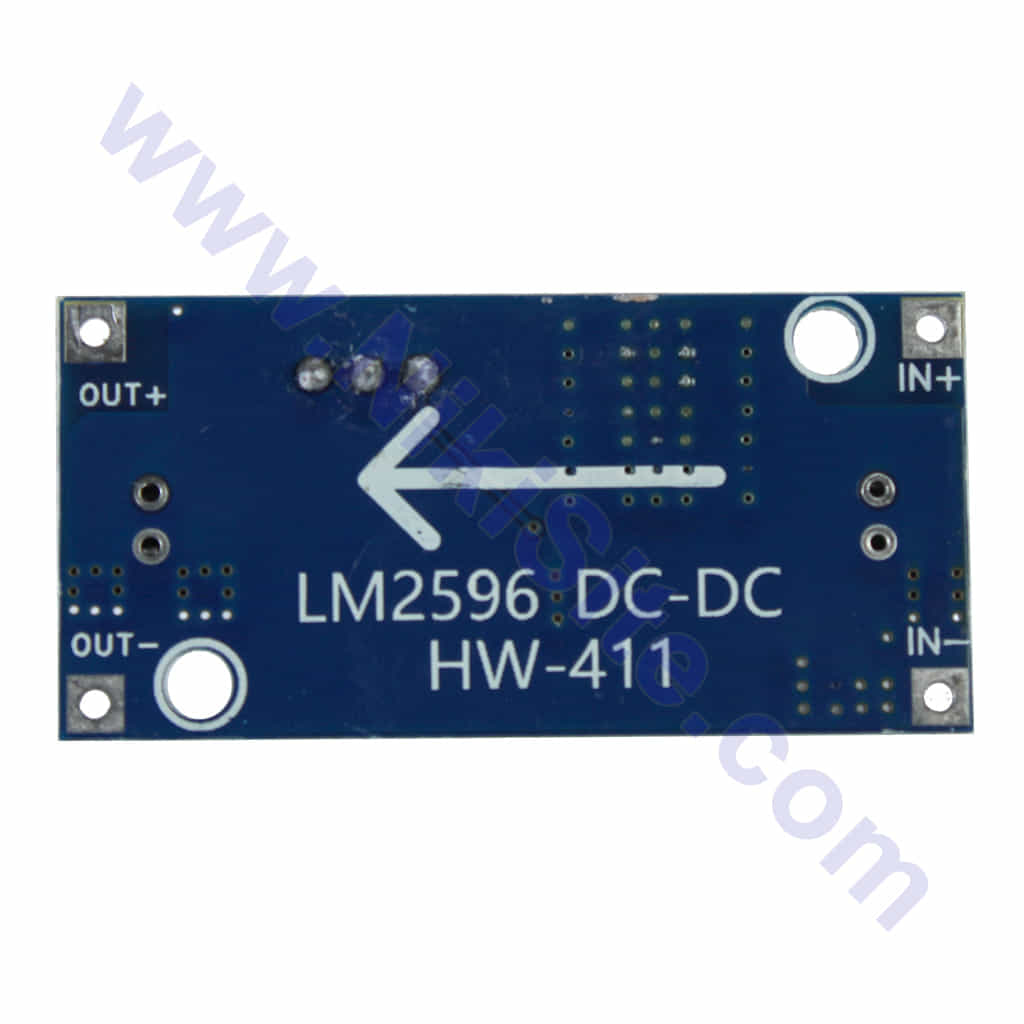

✅ تراشه اورجینال: استفاده از LM2596، MP1584EN، XL4016 با تست کیفیت.
✅ قطعات با کیفیت: سلف‌های فرریت، خازن‌های جامدی، پتانسیومتر چنددور.
✅ تست عملکرد کامل: تست راندمان، تنظیم‌پذیری و پایداری تحت بارهای مختلف.
✅ پشتیبانی فنی: ارائه نمودارهای راندمان، جداول محاسباتی و راهنمای انتخاب.

پکیج پیشنهادی برای شروع حرفه‌ای

1. ماژول باک LM2596 (پایدار و همه‌کاره)

2. ماژول باک MP1584EN (کوچک و پر فرکانس)

3. هیت‌سینک آلومینیومی برای ماژول‌ها

4. خازن الکترولیتی ۲۲۰µF ۵۰V (۴ عدد)

5. خازن سرامیکی ۱۰۰nF (104) (۱۰ عدد)

6. سیم‌های آزمایش با کروکودیل

نحوه انتخاب صحیح

1. تعیین نیازها: V_in(max), V_out, I_out(max) پروژه خود را مشخص کنید.

2. اضافه‌بار: ماژولی انتخاب کنید که حداقل ۲۰% بیشتر از جریان مورد نیاز شما را پشتیبانی کند.

3. راندمان: برای اختلاف ولتاژ ورودی-خروجی زیاد، به راندمان در نمودارهای دیتاشیت توجه کنید.

4. ابعاد: فضای نصب در پروژه را در نظر بگیرید.
