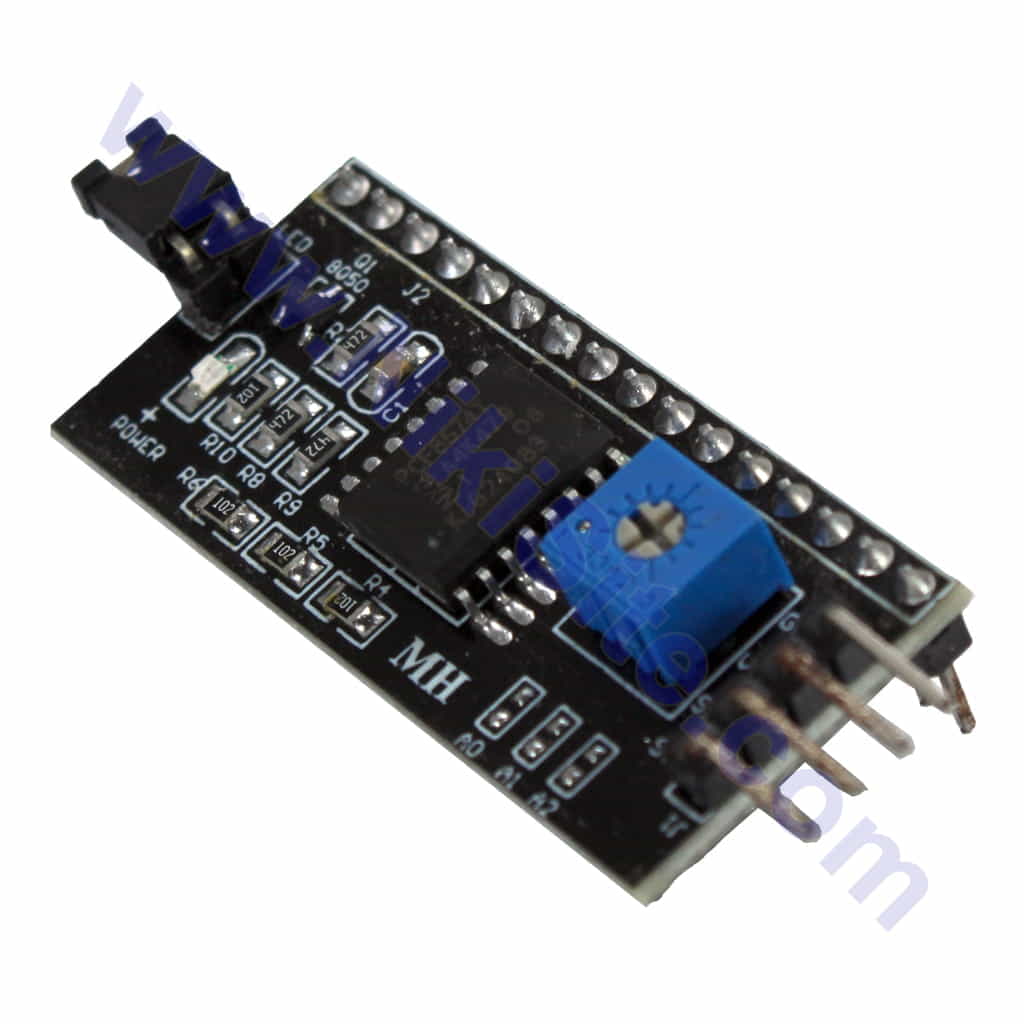

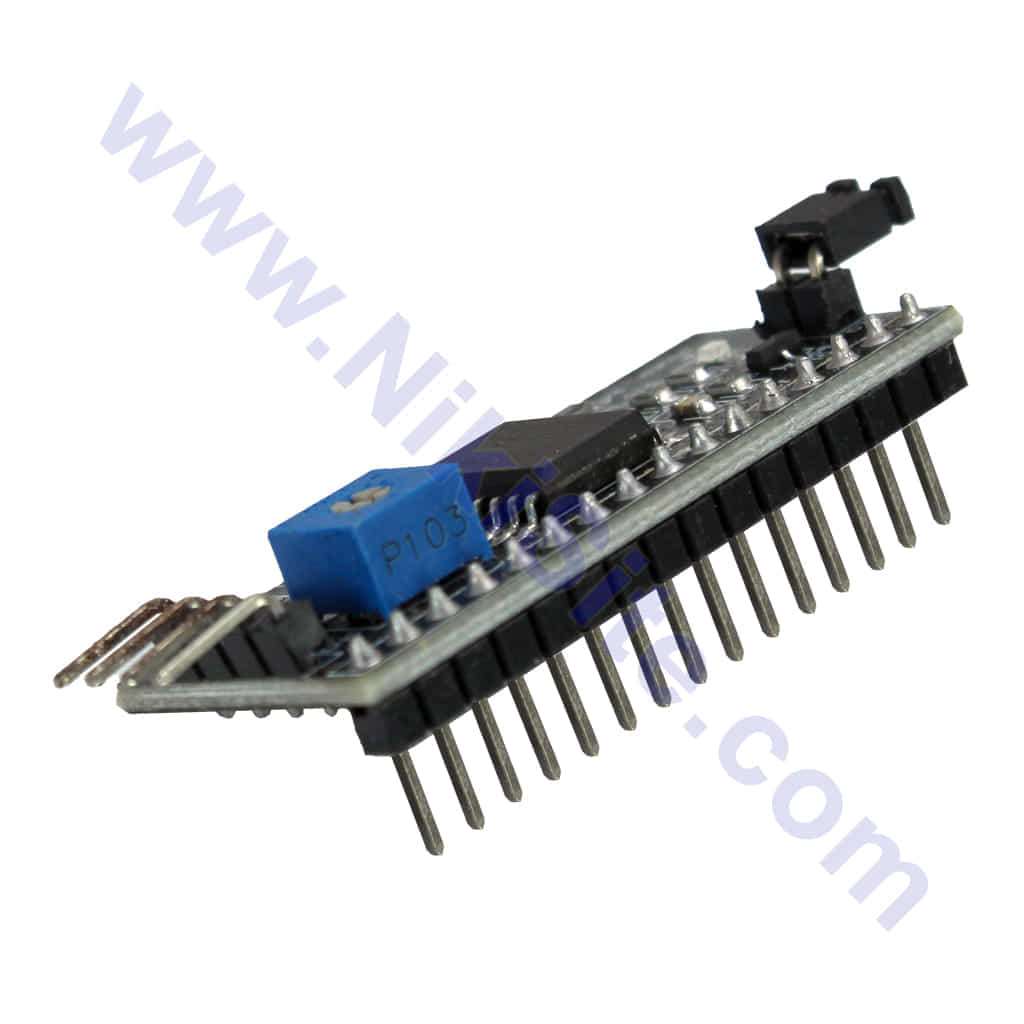

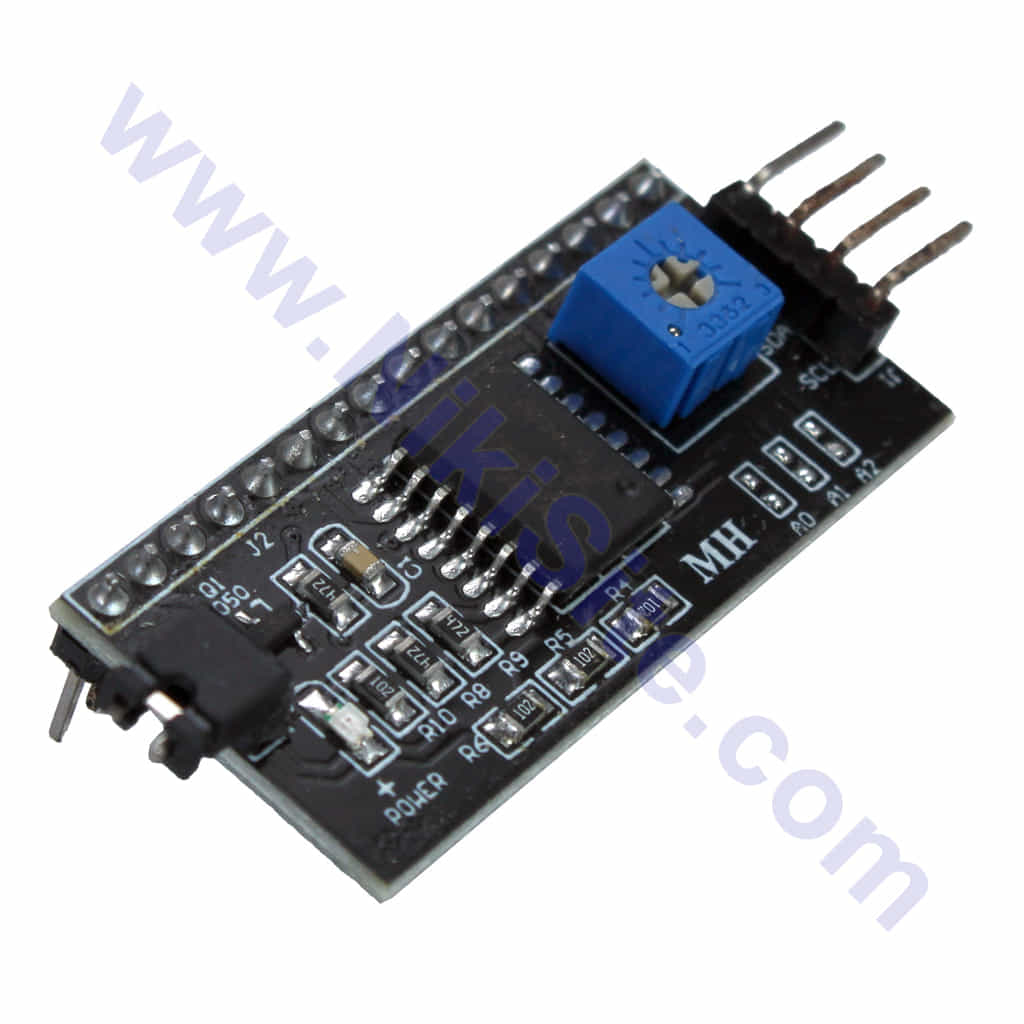

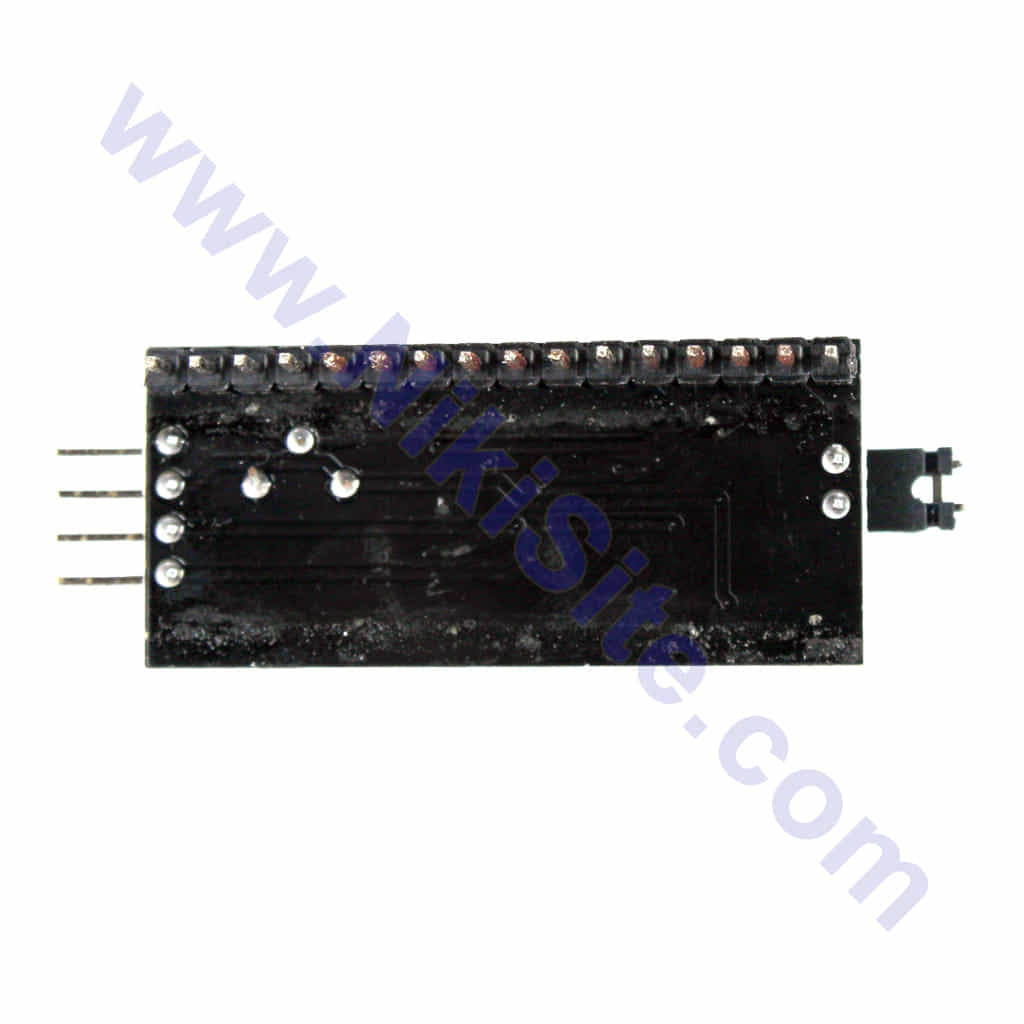

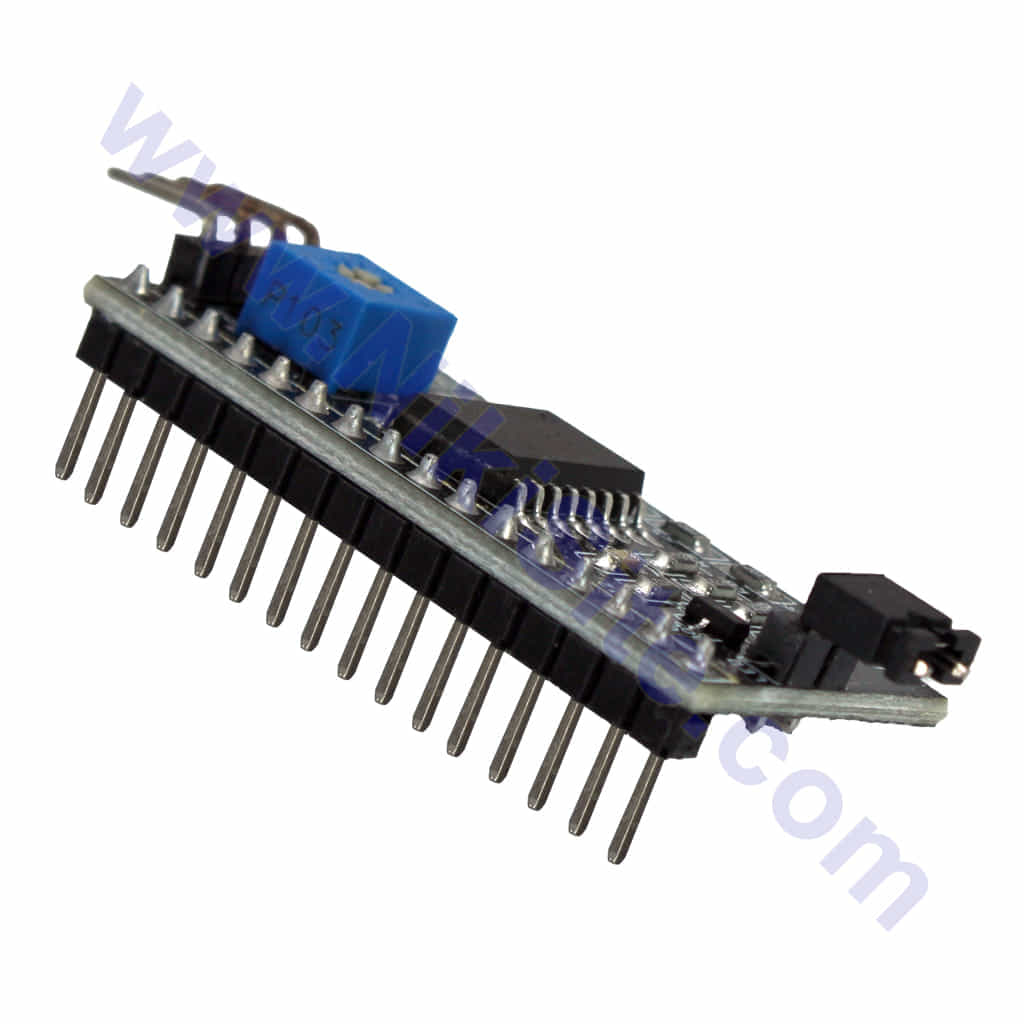

ماژول رابط سریال I2C برای LED

مدیریت آسان ال‌ای‌دی‌ها با ارتباط I2C

📌 معرفی محصول

ماژول رابط سریال I2C برای LED یک راه‌حل هوشمند و کارآمد برای کنترل و مدیریت ال‌ای‌دی‌ها در پروژه‌های الکترونیکی است. با استفاده از پروتکل ارتباطی I2C، این ماژول امکان کنترل چندین ال‌ای‌دی را تنها با دو سیم (SDA و SCL) فراهم می‌کند و تعداد پین‌های مورد نیاز از میکروکنترلر را به شدت کاهش می‌دهد. این محصول ایده‌آل برای پروژه‌های آردوینو، رزبری پای و سایر پلتفرم‌هاست.

✨ ویژگی‌های کلیدی

🔗 رابط ارتباطی پیشرفته

• پروتکل I2C: ارتباط سریال با تنها دو سیم

• آدرس‌دهی قابل تنظیم: امکان اتصال چندین ماژول روی یک باس

• سرعت ارتباط بالا: پشتیبانی از حالت‌های استاندارد و سریع

🎛️ کنترل ساده و قدرتمند

• مدیریت آسان ال‌ای‌دی‌ها: کنترل روشن/خاموش و تنظیم شدت نور

• کاهش سیم‌کشی: جایگزین اتصالات موازی پیچیده

• پشتیبانی از کتابخانه آماده: سازگاری با کتابخانه‌های معروف آردوینو

⚡ کارایی بهینه

• مصرف انرژی کم: طراحی بهینه برای صرفه‌جویی در انرژی

• ولتاژ کاری متنوع: سازگار با سیستم‌های 3.3V و 5V

• اندازه جمع‌وجور: مناسب برای پروژه‌های فضامحور

🛠️ مشخصات فنی

📊 پارامترهای الکتریکی

• ولتاژ کاری: 3.3 تا 5 ولت DC

• جریان مصرف: حداکثر 20mA در حالت فعال

• پروتکل ارتباطی: I2C (Inter-Integrated Circuit)

• فرکانس ارتباط: 100 کیلوهرتز (استاندارد) تا 400 کیلوهرتز (سریع)

• آدرس پیش‌فرض: معمولاً 0x20 (قابل تغییر)

🔌 پین‌های اتصال

• VCC: تغذیه مثبت (3.3V یا 5V)

• GND: زمین

• SDA: داده سریال (Serial Data)

• SCL: کلاک سریال (Serial Clock)

📐 ابعاد فیزیکی

• ابعاد PCB: 20×25 میلی‌متر

• ارتفاع: 15 میلی‌متر (با درگاه‌ها)

• وزن: تقریباً 5 گرم

🚀 کاربردهای اصلی

💡 نمایش و نورپردازی

• پنل‌های نمایش ال‌ای‌دی

• سیستم‌های نورپردازی هوشمند

• نشانگرهای وضعیت چندگانه

🤖 رباتیک و اتوماسیون

• نشانگرهای وضعیت ربات

• سیستم‌های هشدار بصری

• رابط‌های کاربری ساده

🏠 خانه هوشمند

• کنترل نورپردازی اتوماتیک

• نشانگرهای وضعیت دستگاه‌ها

• سیستم‌های اطلاع‌رسانی بصری

🎓 آموزش و آزمایشگاه

• آموزش پروتکل I2C

• پروژه‌های دانش‌آموزی و دانشجویی

• آزمایش‌های الکترونیکی آموزشی

🔧 نحوه اتصال به آردوینو

📍 اتصال سیم‌ها

آردوینو    ←→    ماژول I2C LED
GND        ←→    GND
5V         ←→    VCC
A4 (SDA)   ←→    SDA
A5 (SCL)   ←→    SCL

💻 کدنویسی نمونه

// نمونه کد ساده برای کنترل ماژول I2C LED
#include <Wire.h>

#define I2C_ADDRESS 0x20 // آدرس پیش‌فرض ماژول

void setup() {
  Wire.begin(); // آغاز ارتباط I2C
  Serial.begin(9600);
}

void loop() {
  // روشن کردن LED شماره 1
  controlLED(1, HIGH);
  delay(1000);

  // خاموش کردن LED شماره 1
  controlLED(1, LOW);
  delay(1000);
}

void controlLED(int ledNumber, bool state) {
  Wire.beginTransmission(I2C_ADDRESS);
  Wire.write(ledNumber); // شماره ال‌ای‌دی
  Wire.write(state);     // وضعیت (0=خاموش, 1=روشن)
  Wire.endTransmission();
}

📚 کتابخانه‌های پشتیبانی شده

📖 برای آردوینو

• LiquidCrystal_I2C (برای ال‌سی‌دی‌های I2C)

• Adafruit_LEDBackpack

• PCF8574 (برای توسعه‌دهنده پورت)

• Wire (کتابخانه استاندارد I2C)

🐍 برای رزبری پای

• smbus2 (برای پایتون)

• wiringPi I2C library

🆚 مقایسه با روش‌های سنتی

❓ سوالات متداول (FAQ)

🔍 آدرس I2C چگونه تغییر می‌کند؟

بر روی ماژول جامپرهایی وجود دارد که با بستن آن‌ها می‌توان آدرس ماژول را تغییر داد.

💡 چند ال‌ای‌دی را می‌توان کنترل کرد؟

بستگی به مدل ماژول دارد، معمولاً 8، 16 یا 32 ال‌ای‌دی قابل کنترل است.

🔌 آیا نیاز به مقاومت محدودکننده جریان داریم؟

خیر، ماژول به صورت داخلی مقاومت‌های مناسب را داراست.

🛡️ آیا این ماژول دارای محافظت است؟

بله، معمولاً دارای محافظت در برابر اتصال معکوس قطب‌ها و نوسانات ولتاژ است.

🎯 مزایای اصلی

🏆 صرفه‌جویی در پین‌ها

با استفاده از تنها دو پین آردوینو (SDA و SCL)، ده‌ها ال‌ای‌دی را کنترل کنید.

🎮 کنترل متمرکز

تمام ال‌ای‌دی‌ها از طریق یک رابط واحد مدیریت می‌شوند.

📈 قابلیت توسعه بی‌نهایت

با استفاده از آدرس‌دهی I2C، می‌توان تا 127 دستگاه را روی یک باس کنترل کرد.

⚡ سرعت بالا

ارتباط I2C سرعت قابل توجهی در انتقال داده‌ها ارائه می‌دهد.

📦 محتویات بسته

• 1 عدد ماژول رابط سریال I2C برای LED

• 1 عدد هدر نری 4 پین (قابل لحیم)

• مستندات فنی فارسی

• لینک دسترسی به کتابخانه و مثال‌های کد

⭐ گارانتی و پشتیبانی

• پشتیبانی فنی رایگان از طریق تیکت و تماس تلفنی

• ارسال سریع به سراسر کشور

• آموزش ویدیویی رایگان در وبسایت

📞 مشاوره فنی رایگان

کارشناسان فنی ما آماده پاسخگویی به سوالات شما درباره نحوه راه‌اندازی و استفاده از این ماژول هستند.

پروژه‌های خود را با مدیریت حرفه‌ای ال‌ای‌دی‌ها متحول کنید!
