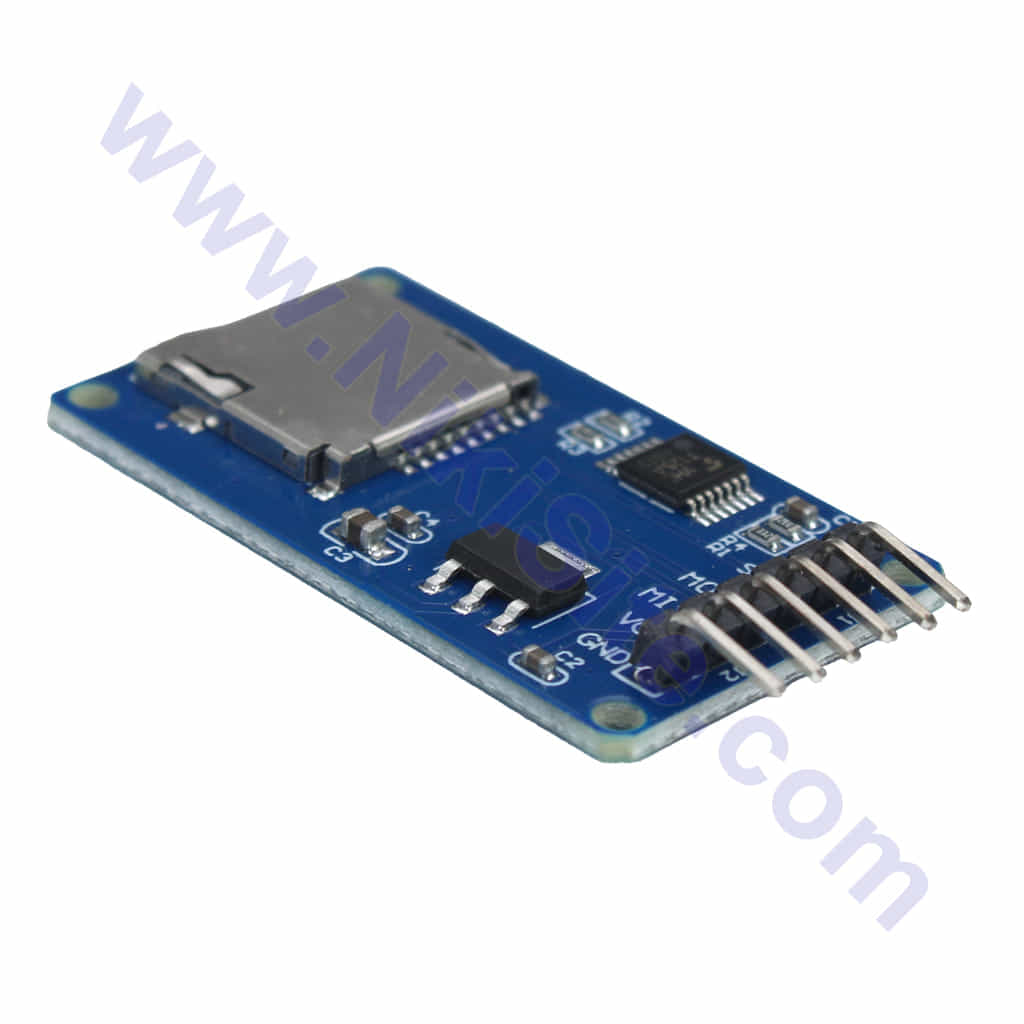

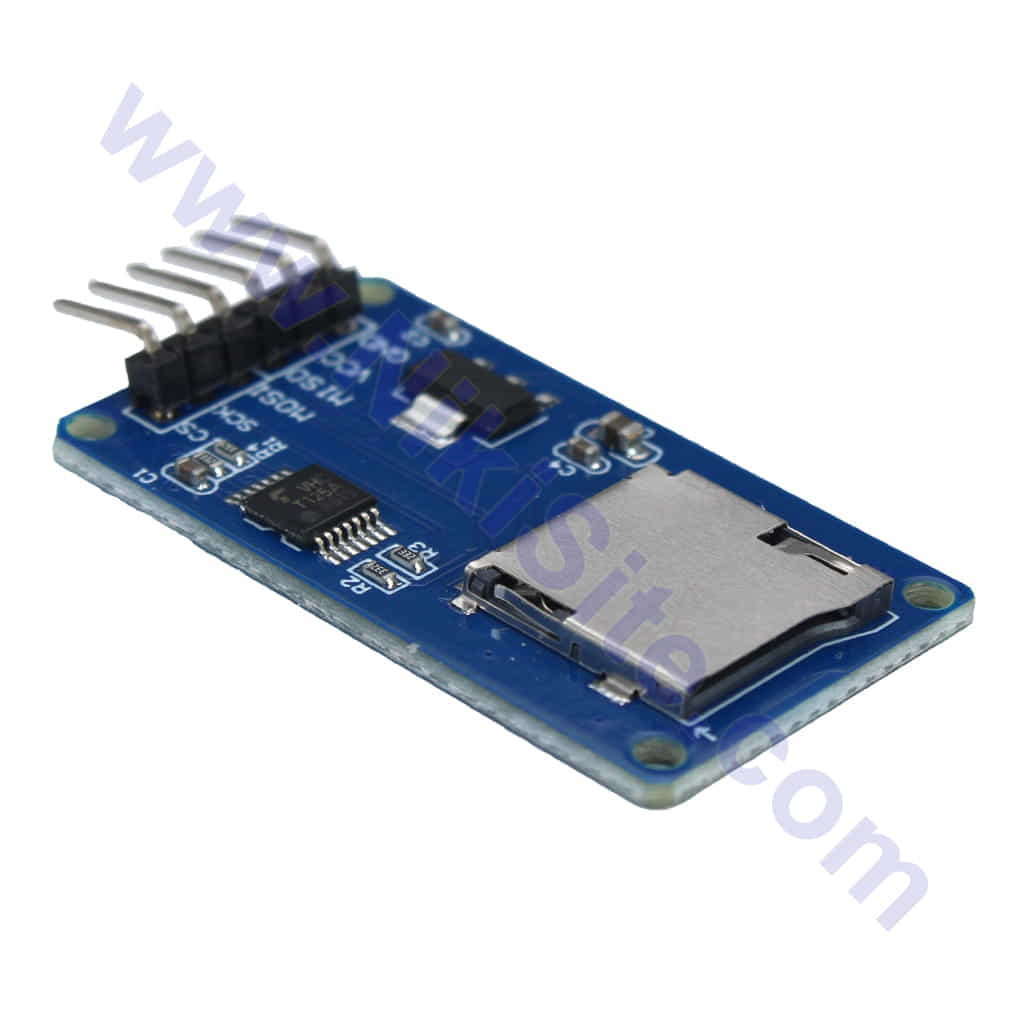

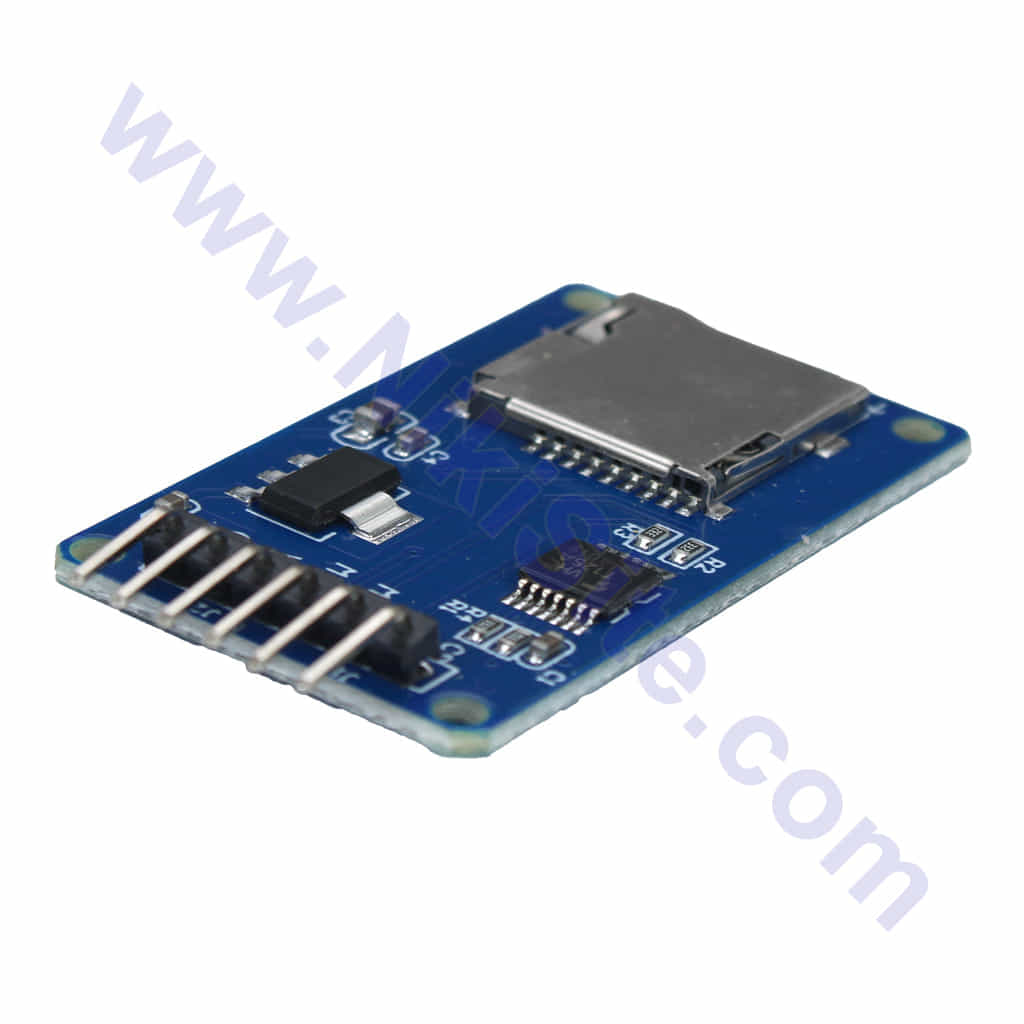

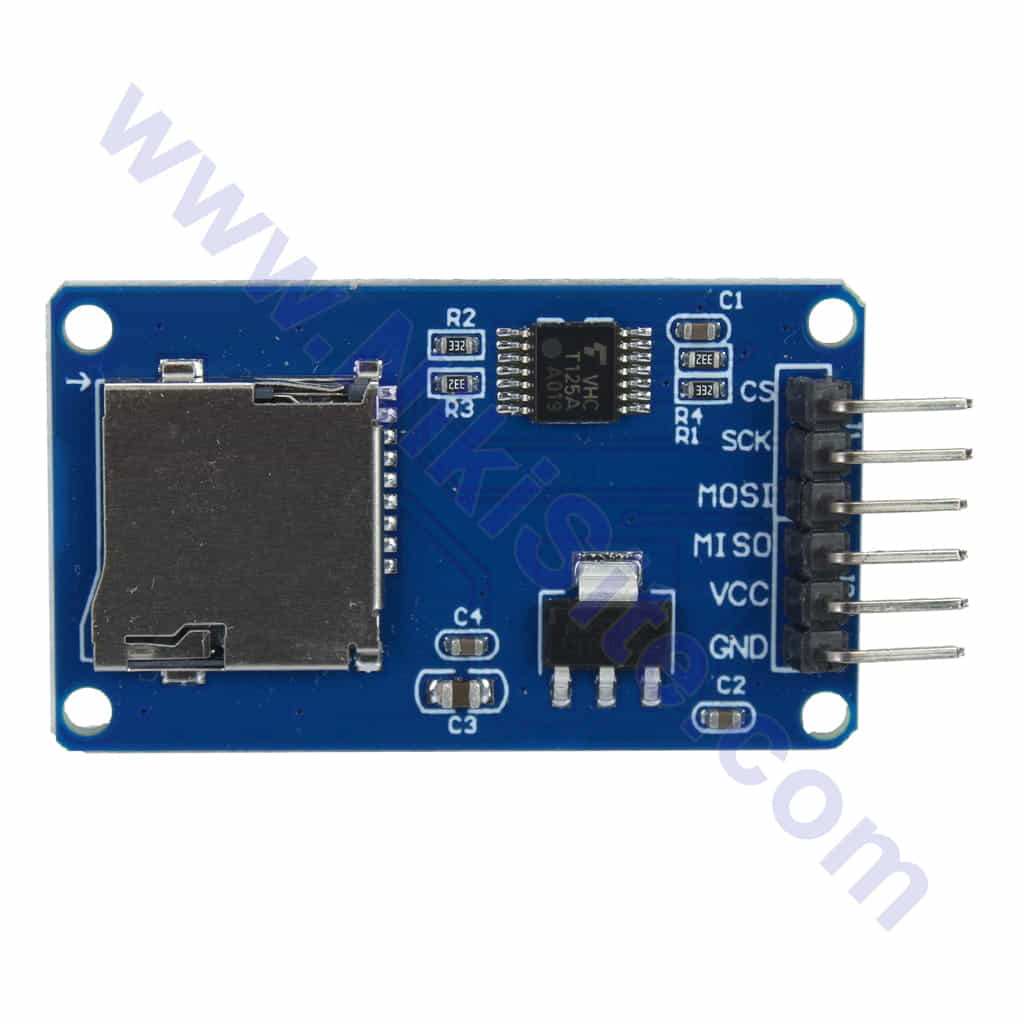

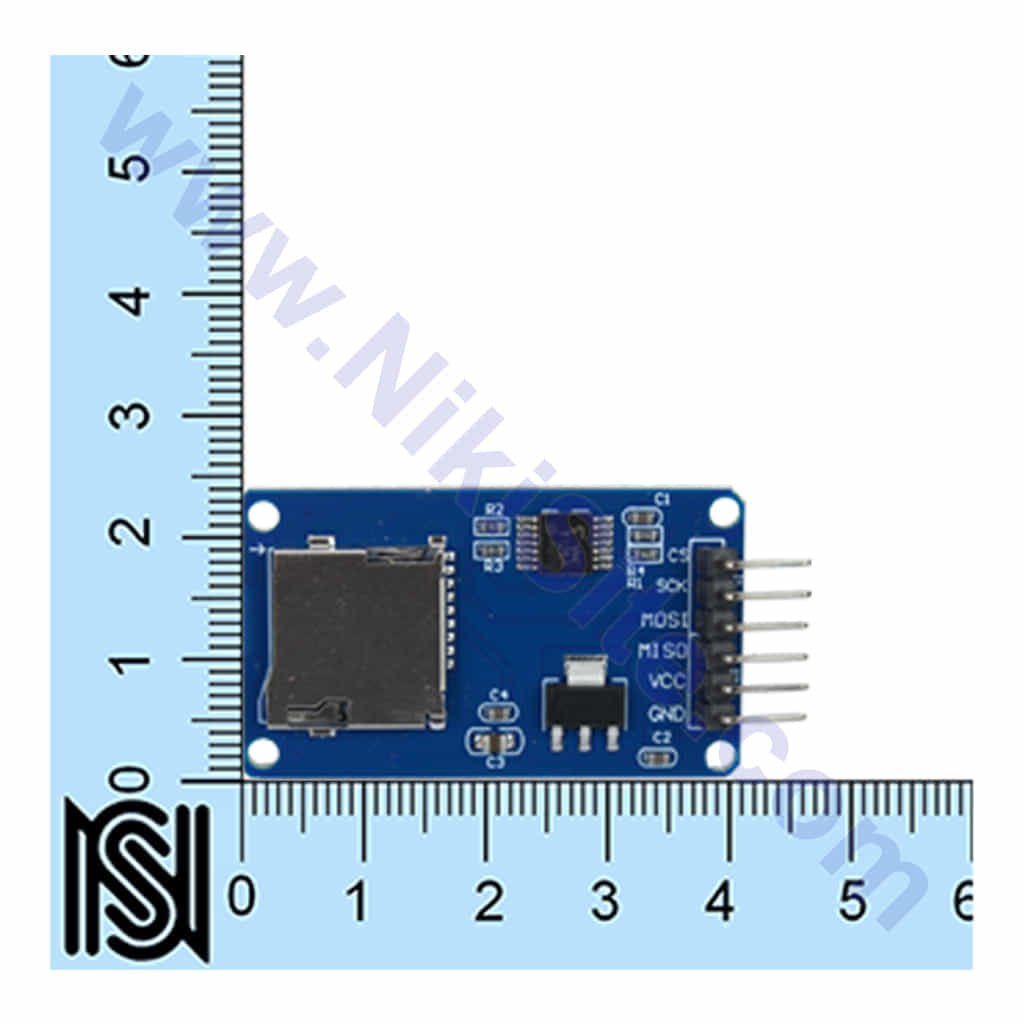

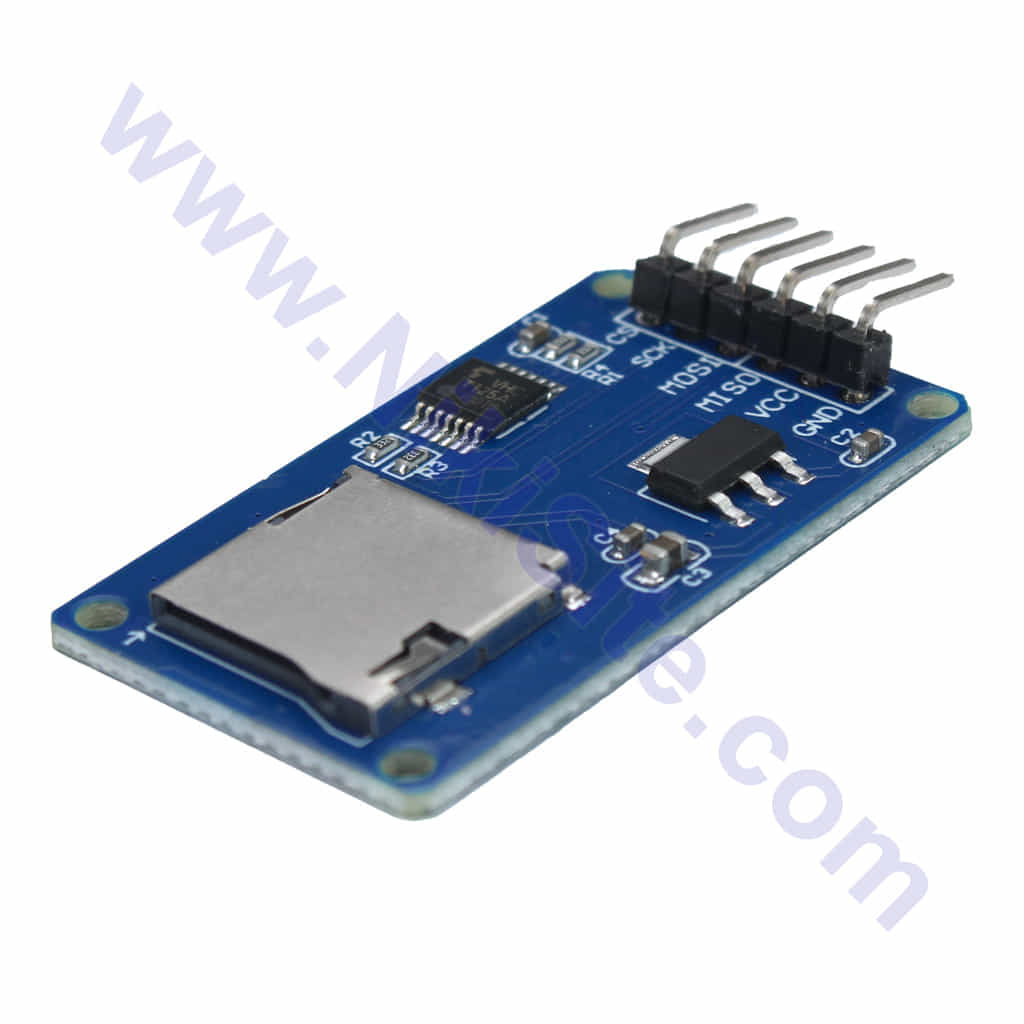

ماژول خواندن کارت حافظه SD

(SD Card Reader Module)

رابط ذخیره‌سازی داده برای آردوینو و میکروکنترلرها

ماژول کارت خوان SD: دروازه ذخیره‌سازی حرفه‌ای داده‌ها در پروژه‌های الکترونیکی

ماژول خواندن/نوشتن کارت حافظه SD یک رابط استاندارد و پرسرعت برای ذخیره‌سازی حجم بالای داده‌ها در پروژه‌های مبتنی بر میکروکنترلر است. این ماژول با پشتیبانی از فرمت‌های مختلف کارت‌های SD، SDHC و microSD، امکان لاگ‌گیری داده‌های سنسورها، ذخیره فایل‌های صوتی/تصویری، میزبانی فایل‌های وب و ایجاد سیستم‌های دیتالاگر مستقل را فراهم می‌کند.

ویژگی‌های برتر و مزایای رقابتی

• پشتیبانی از چندین فرمت: کار با کارت‌های SD (تا ۲GB)، SDHC (تا ۳۲GB) و microSD (با آداپتور).

• رابط‌های ارتباطی متنوع:

  • SPI (پیشفرض): ساده و سازگار با اکثر میکروکنترلرها.

  • SDIO (در برخی مدل‌ها): برای سرعت بالاتر.

• ولتاژ کاری دوگانه:

  • ۳.۳ ولت (منطق و تغذیه کارت).

  • ۵ ولت (ورودی تغذیه با رگولاتور داخلی).

• طراحی بهینه:

  • شیفت‌ر سطح ولتاژ ۳.۳V-5V داخلی برای محافظت از کارت.

  • ال‌ای‌دی نشانگر فعالیت (Activity LED).

  • سوکت فلزی با کیفیت برای اتصال مطمئن کارت.

• قابلیت hot-swap: قابلیت تعویض کارت در حین کار (در اکثر مدل‌ها).

مشخصات فنی دقیق و کامل

کاربردهای اصلی و حیاتی

1. دیتالاگر (ثبت‌کننده داده): ذخیره‌سازی اطلاعات سنسورهای دما، رطوبت، فشار، GPS، کیفیت هوا با قابلیت timestamp.

2. سیستم‌های نظارتی: ضبط صوت و تصویر در دوربین‌های امنیتی DIY.

3. پخش‌کننده چندرسانه‌ای: ساخت پخش‌کننده MP3/WAV با میکروکنترلر.

4. وب سرور ایستا: میزبانی صفحات HTML برای نمایش داده روی شبکه.

5. بروزرسانی فریم‌ور: ذخیره فایل‌های آپدیت برای دستگاه‌های تعبیه‌شده.

6. ذخیره‌سازی لاگ خطا: ثبت رویدادها در سیستم‌های صنعتی و اتوماسیون.

7. پروژه‌های نمایشی: بارگذاری تصاویر برای نمایش روی TFT LCD.

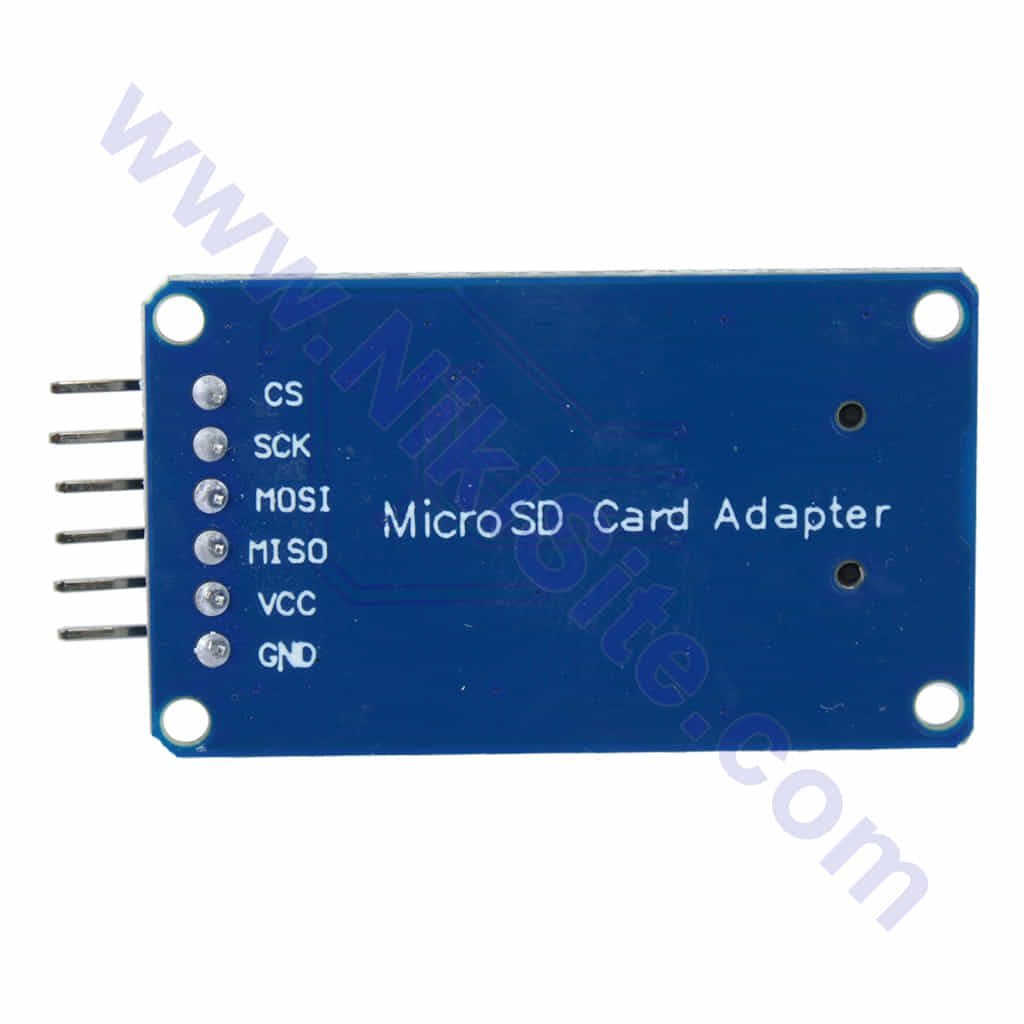

اتصال به آردوینو UNO/NANO (رابط SPI)

نکته: در آردوینو MEGA، پین‌های مختلفی برای SPI اختصاص یافته است (پین ۵۰، ۵۱، ۵۲).

کتابخانه و کد نمونه سریع (آزمایش اتصال)

#include <SPI.h>
#include <SD.h>

// تعریف پین Chip Select (متناسب با اتصال شما)
const int chipSelect = 10;
File myFile;

void setup() {
  Serial.begin(9600);
  while (!Serial) {
    ; // منتظر اتصال سریال بمان (فقط برای USB ضروری است)
  }

  Serial.print("در حال راه‌اندازی کارت SD...");

  if (!SD.begin(chipSelect)) {
    Serial.println("راه‌اندازی ناموفق!");
    return;
  }
  Serial.println("راه‌اندازی موفق.");

  // ایجاد و نوشتن در یک فایل
  myFile = SD.open("test.txt", FILE_WRITE);
  if (myFile) {
    Serial.print("در حال نوشتن در test.txt...");
    myFile.println("این یک تست برای ماژول SD کارت است!");
    myFile.println("دیتای سنسور: ۲۳.۵");
    myFile.close();
    Serial.println("انجام شد.");
  } else {
    Serial.println("خطا در باز کردن فایل!");
  }

  // خواندن از فایل
  myFile = SD.open("test.txt");
  if (myFile) {
    Serial.println("محتوای test.txt:");
    while (myFile.available()) {
      Serial.write(myFile.read());
    }
    myFile.close();
  } else {
    Serial.println("خطا در باز کردن فایل برای خواندن!");
  }
}

void loop() {
  // کاری در لوپ انجام نمی‌دهیم
}

مقایسه با سایر روش‌های ذخیره‌سازی

نکات طلایی و عیب‌یابی رایج

⚠️ فرمت کارت: کارت حتماً باید با فرمت FAT16 یا FAT32 فرمت شده باشد. از exFAT پشتیبانی نمی‌شود.
⚠️ کیفیت کارت: از کارت‌های کلاس ۴ تا ۱۰ با برند معتبر استفاده کنید. کارت‌های بسیار ارزان ممکن است مشکلاتی ایجاد کنند.
🔌 منبع تغذیه: این ماژول به جریان لحظه‌ای بالا (حتی تا ۲۰۰mA) هنگام نوشتن نیاز دارد. از منبع تغذیه قوی یا خازن ۱۰۰µF نزدیک VCC استفاده کنید.
📁 نام فایل: از نام فایل ۸.۳ حروف لاتین استفاده کنید (مثلاً: DATA01.TXT). از کاراکترهای فارسی و طولانی خودداری کنید.
🔧 عیب‌یابی: اگر ماژول شناسایی نمی‌شود، مقاومت Pull-up 10kΩ روی پایه MISO امتحان کنید.

سوالات متداول (FAQ)

✅ حداکثر ظرفیت کارت قابل استفاده چقدر است؟
با کتابخانه استاندارد آردوینو، ۳۲GB (SDHC). کارت‌های ۶۴GB و بالاتر (SDXC) معمولاً با فرمت exFAT هستند و نیاز به کتابخانه خاص دارند.

✅ آیا می‌توانم همزمان چند فایل را باز کنم؟
بله، اما تعداد فایل‌های همزمان محدود است (معمولاً ۵-۱۰ فایل). پس از کار با هر فایل، آن را ببندید (.close()).

✅ سرعت خواندن/نوشتن چقدر است؟
در SPI، سرعت عملی ۵۰۰kB/s تا ۲MB/s بسته به کلاس کارت و سرعت میکروکنترلر. برای سرعت بالاتر از حالت SD 4-bit استفاده کنید.

✅ آیا می‌توانم از کارت microSD استفاده کنم؟
بله، با استفاده از یک آداپتور microSD به SD استاندارد.

✅ چرا فایل ایجاد می‌شود اما خالی است؟
حتماً پس از نوشتن، فایل را با دستور file.close() ببندید. داده‌ها ممکن است در بافر باقی مانده باشند.

✅ تفاوت این ماژول با ماژول‌های “SD Card + RTC” چیست؟
ماژول‌های ترکیبی دارای ساعت Real-Time (RTC) هم هستند که برای ثبت تاریخ و زمان دقیق کنار داده‌ها ضروری است.

✅ آیا می‌توانم مستقیماً فایل‌های اکسل ایجاد کنم؟
بله، با ایجاد فایل متنی با پسوند .csv و جداکردن داده‌ها با کاما. این فایل مستقیماً در اکسل باز می‌شود.

پروژه پیشنهادی: دیتالاگر دماسنج با قابلیت دانلود

قطعات:

• آردوینو + ماژول SD کارت

• سنسور دما (DS18B20 یا DHT22)

• مقاومت ۴.۷kΩ (برای DS18B20)

• کارت SD 8GB

خروجی: فایل TEMP.CSV با ستون‌های تاریخ, زمان, دما که هر ۵ دقیقه یک بار آپدیت می‌شود. کارت را می‌توان مستقیماً در لپ‌تاپ خواند.

چرا ماژول SD کارت خوان را از ما بخرید؟

✅ کیفیت سوکت: سوکت فلزی با طول عمر بالا (بیش از ۱۰,۰۰۰ بار درآوردن و گذاشتن کارت).
✅ مدار حفاظتی: دارای دیود شاتکی و مقاومت Pull-up روی خطوط ضروری.
✅ آماده به کار: تست کامل با کارت‌های کلاس ۱۰ SanDisk و Kingston.
✅ پشتیبانی: ارائه کدهای نمونه کامل برای دیتالاگر، پخش MP3 و وب سرور.
✅ گارانتی: ۱۲ ماه گارانتی عملکرد.

پکیج ایده‌آل برای شروع

1. ماژول خواندن کارت SD با رابط SPI

2. کارت حافظه microSD 16GB کلاس ۱۰ + آداپتور

3. کابل تخت نری-مادگی ۶ پین برای اتصال به برد

4. کتابچه راهنمای سریع به زبان فارسی
