تسترCNC Shield V3 با درایور موتور A4988
شیلد کنترل ۴ موتور پلهای برای آردوینو UNO

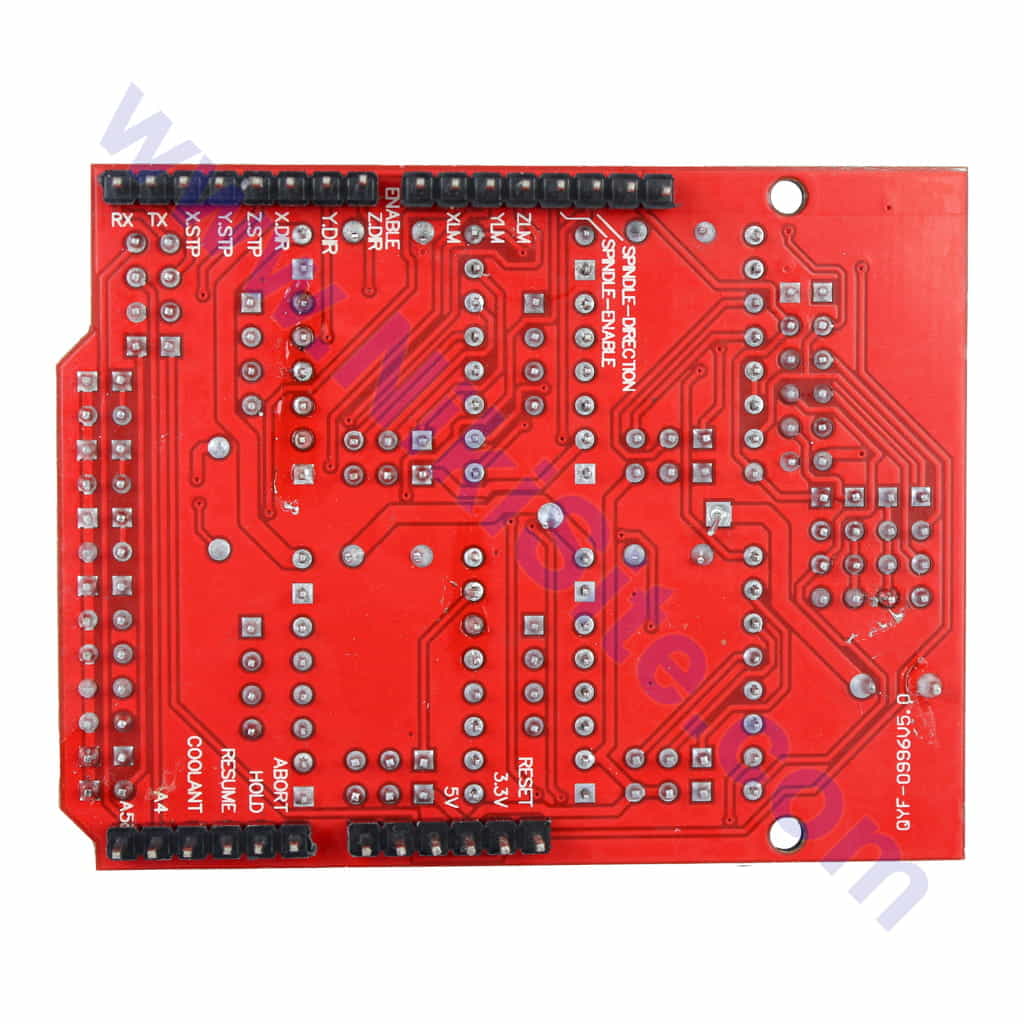

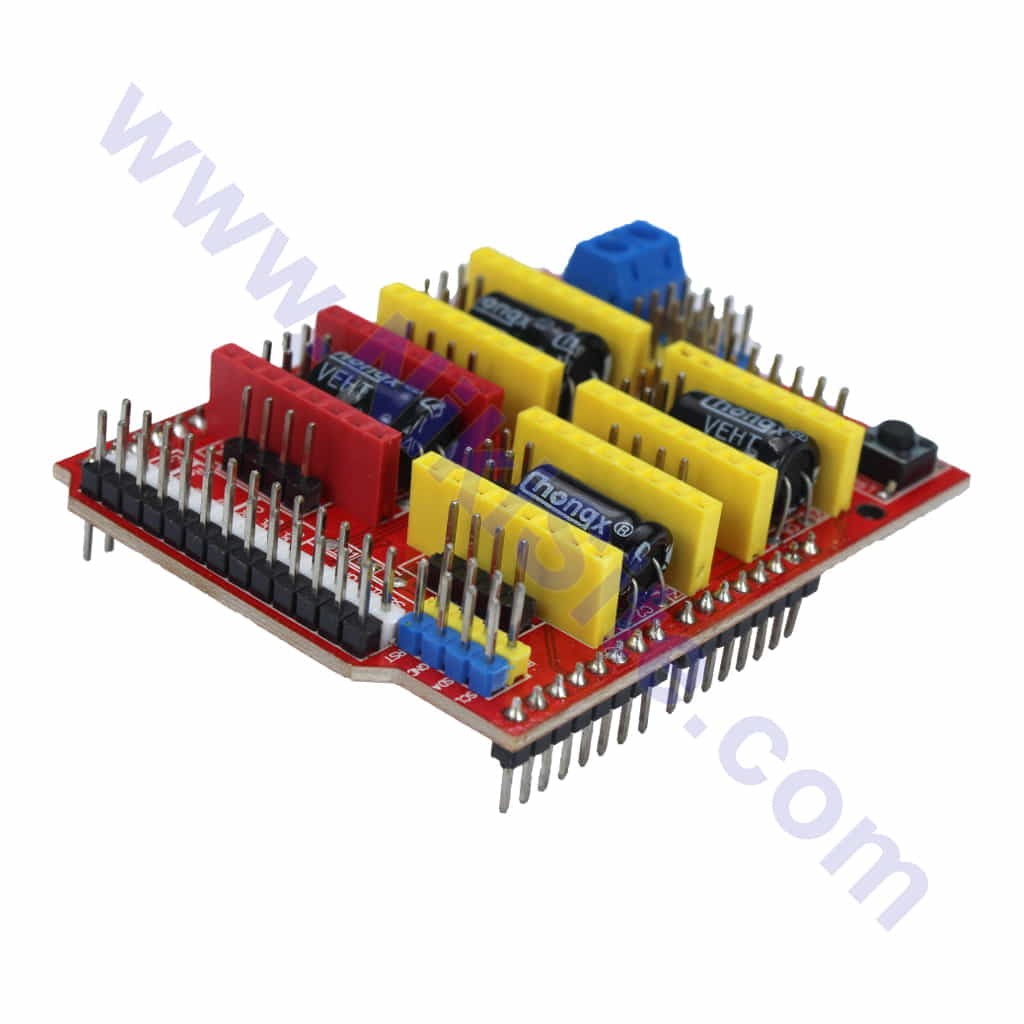

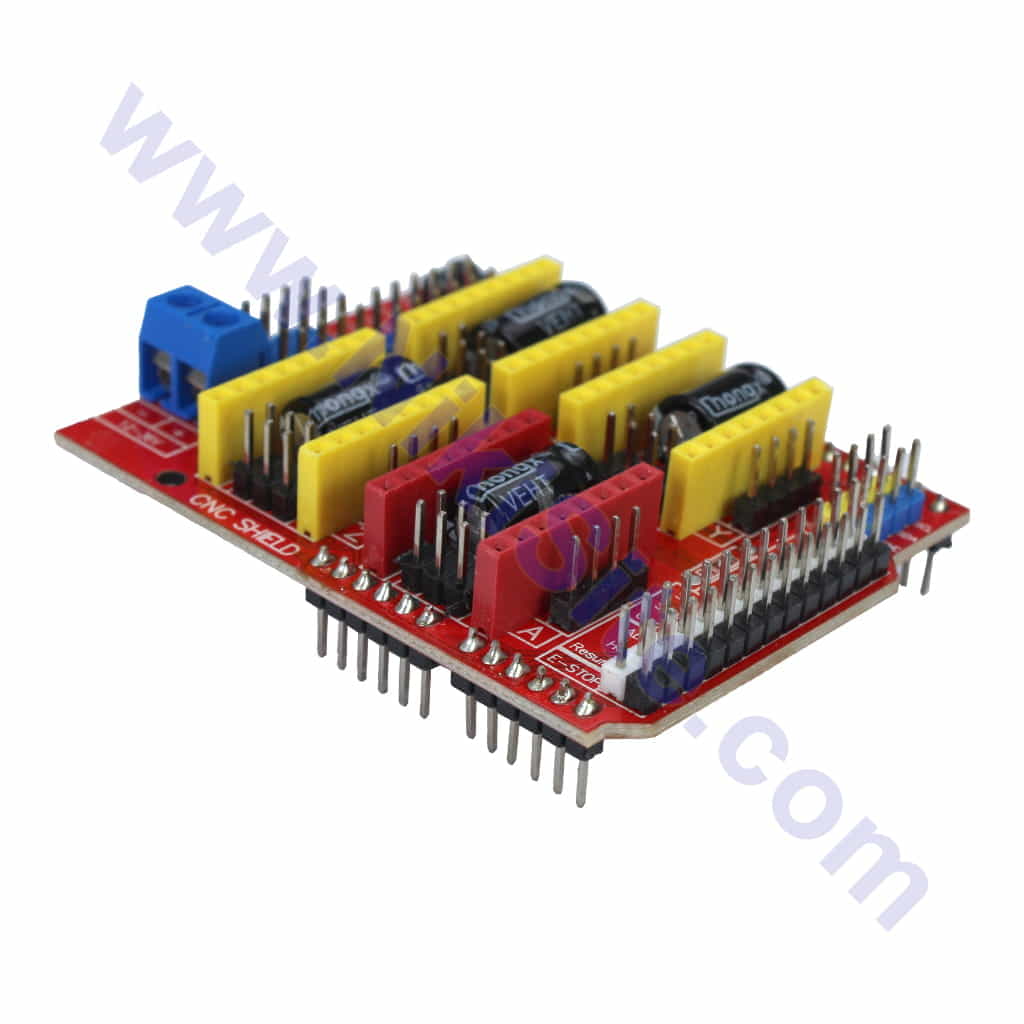

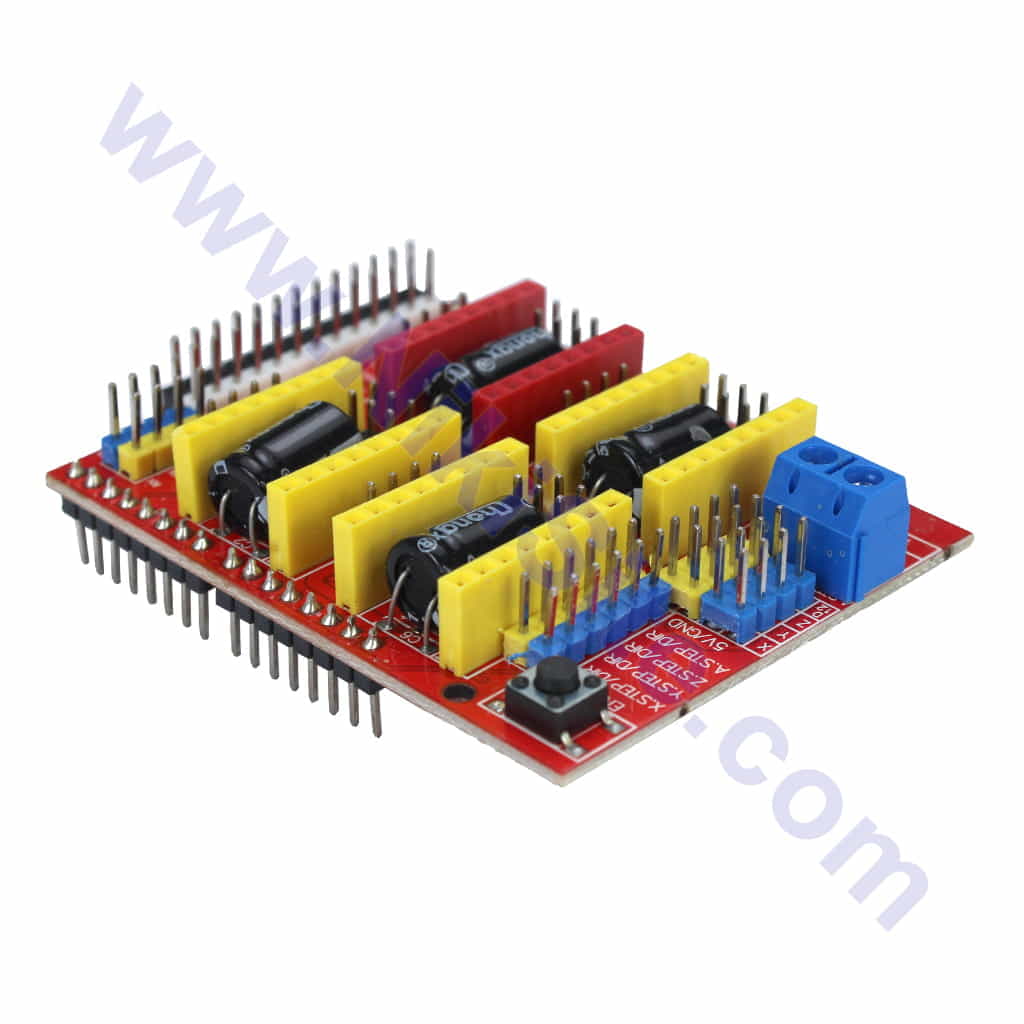

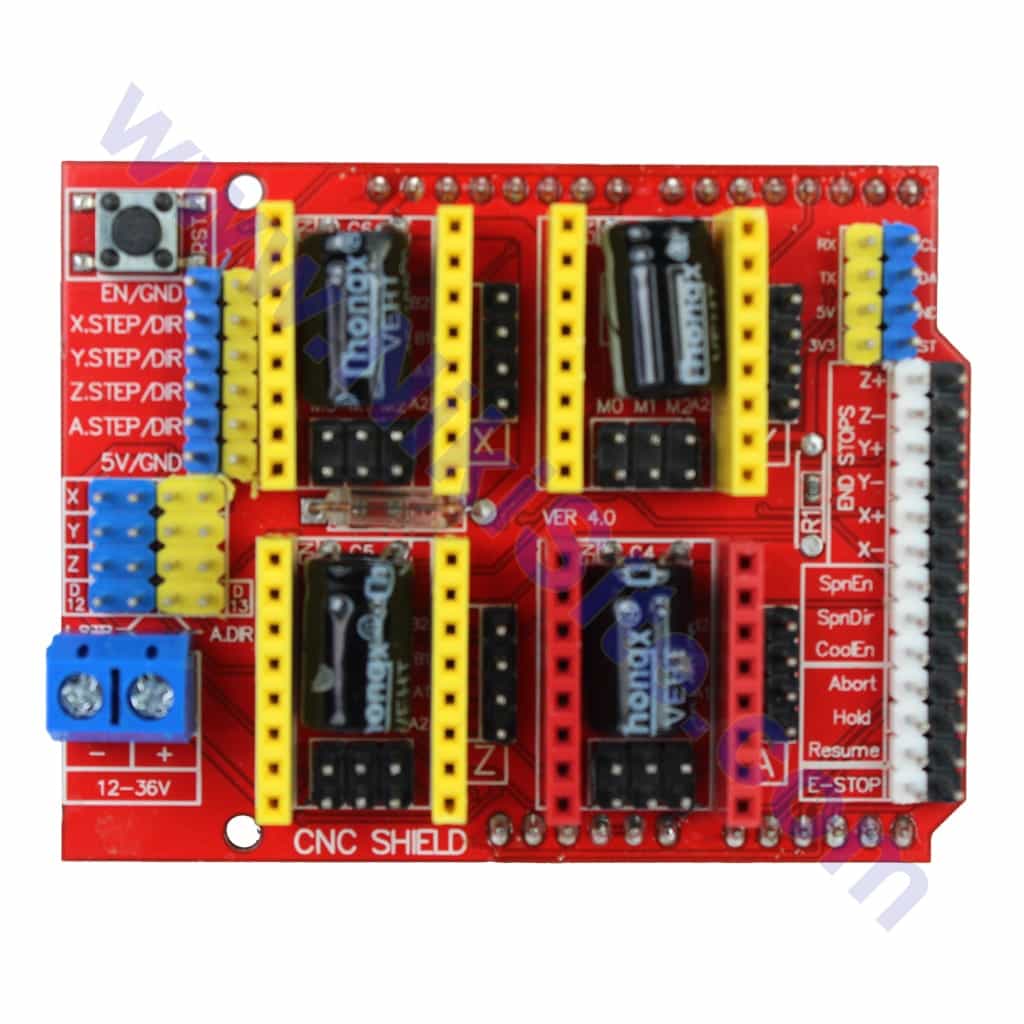

CNC Shield V3: راهحل حرفهای و یکپارچه برای کنترل دستگاههای CNC، پرینتر سهبعدی و رباتیک
CNC Shield V3 یک شیلد اختصاصی برای آردوینو UNO است که با پشتیبانی از ۴ درایور موتور پلهای قدرتمند A4988، امکان کنترل دقیق و همزمان محورهای حرکتی مختلف را فراهم میکورد. این شیلد با طراحی ماژولار و قابلیتهای گسترده، انتخاب اصلی سازندگان (Makers)، مهندسین و علاقهمندان برای پروژههای CNC، پرینتر سهبعدی، رباتیک و اتوماسیون است.
ویژگیهای انقلابی CNC Shield V3
-
پشتیبانی از ۴ محور مستقل: کنترل همزمان ۴ موتور پلهای (محورهای X, Y, Z, A) با درایورهای A4988.
-
راهاندازی آسان: نصب سریع روی آردوینو UNO بدون نیاز به سیمکشی پیچیده.
-
مدیریت تغذیه هوشمند: دارای ترمینال ورودی 12-36V DC برای موتورها و تنظیمکننده ولتاژ مجزا برای آردوینو.
-
قابلیتهای اضافه شده:
-
خروجی PWM برای کنترل اسپیندل یا لیزر
-
خروجی برای خنککننده (Fan)
-
خروجی برای چراغ کاری (Spindle Light)
-
ترمینالهای آنتلیمیت (Endstop) برای هر محور
-
-
سازگاری کامل: کار با نرمافزارهای استاندارد GRBL (برای CNC) و Marlin (برای پرینتر سهبعدی).
مشخصات فنی و پیکربندی کامل
| پارامتر | مشخصات فنی |
|---|---|
| برد پایه | Arduino UNO R3 (سازگار کامل) |
| تعداد درایور پشتیبانیشده | ۴ عدد (محورهای X, Y, Z, A) |
| درایورهای پشتیبانیشده | A4988، DRV8825، TMC2100 (با سازگاری پین) |
| ولتاژ ورودی موتورها | 12V تا 36V DC (توصیه: 12V-24V) |
| ولتاژ خروجی برای آردوینو | 5V DC (از طریق رگولاتور داخلی) |
| حداکثر جریان هر درایور | تا ۲ آمپر (با هیتسینک و خنککاری مناسب) |
| حالت میکرواستپ | قابل تنظیم از Full-Step تا ۱/۱۶ (با جامپر) |
| خروجی PWM اسپیندل | ۰-۵V، فرکانس ~۱kHz، با ترمینال جداگانه GND/+ |
| ورودی انتهای مسیر (Endstop) | ۳ پین (X, Y, Z) + پین مشترک (Normally Open/Closed) |

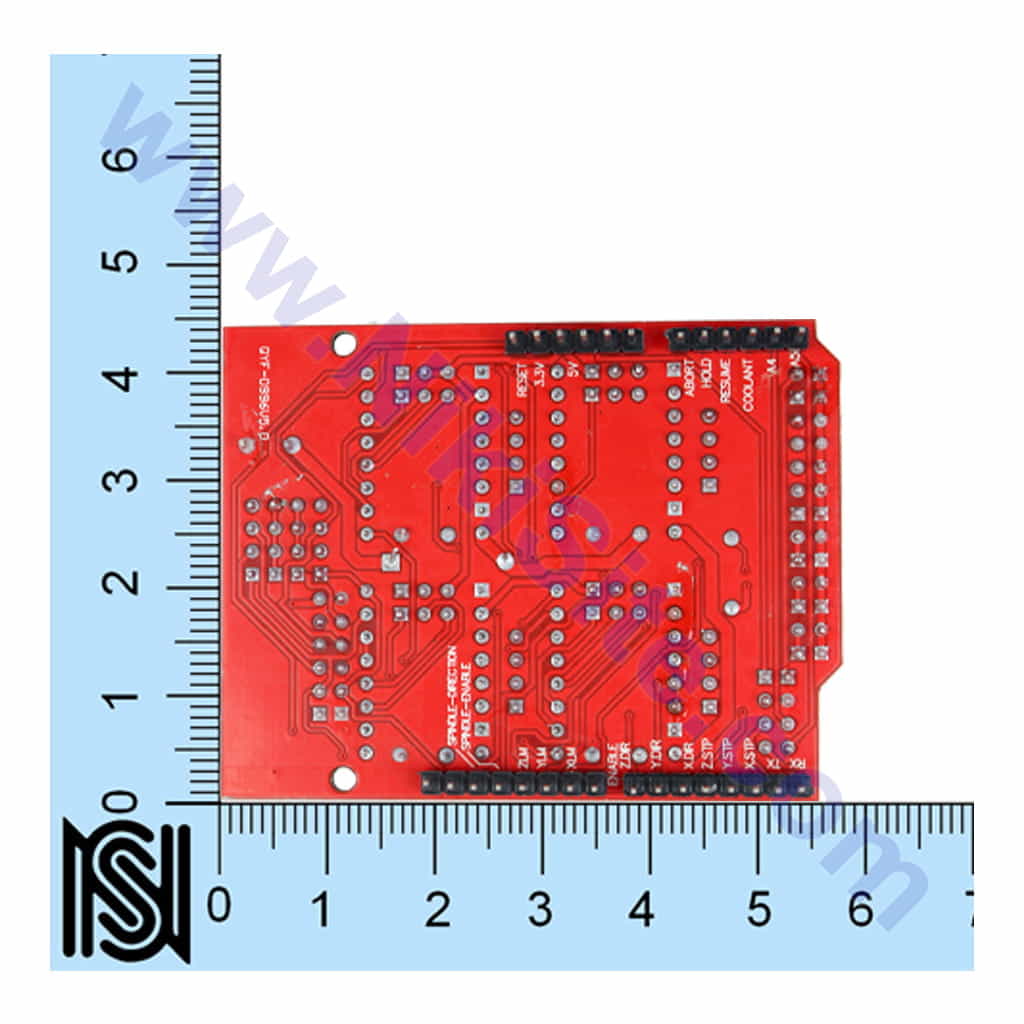

| ابعاد شیلد | مطابق با ابعاد استاندارد آردوینو UNO |
کاربردهای اصلی و تخصصی
-
دستگاههای CNC کوچک و میزی: ساخت و کنترل روتر CNC، پلاستیک بر، لیزر انگریوینگ.
-
پرینترهای سهبعدی: کنترل محورهای X، Y، Z و اکسترودر (با شیلدهای اکسترودر اضافی).
-
رباتهای صنعتی و بازوهای مکانیکی: کنترل چند محور حرکت همزمان.
-
پلاتر و دستگاههای ترسیم: کنترل حرکت دقیق قلم یا هد.
-
سیستمهای موقعیتیاب خطی و دوربینهای هوشمند.
-
پروژههای تحقیقاتی و آزمایشگاهی نیازمند کنترل حرکت چند محوره.
پکیج کامل خرید (همهچیز در یک بسته)
| آیتم | تعداد | توضیح |
|---|---|---|
| شیلد CNC V3 | ۱ عدد | برد اصلی با تمام قطعات SMD نصبشده |
| ماژول درایور A4988 | ۴ عدد | درایور موتور پلهای با کیفیت |
| هیتسینک آلومینیومی | ۴ عدد | برای نصب روی تراشه A4988 |
| جامپر (Jumper Cap) | ۱۵ عدد | برای تنظیم میکرواستپ و کانفیگ |
| پین هدر نری | ۲ ست | برای نصب روی آردوینو (اختیاری) |
| پیچ و مهره M3 | ۸ عدد | برای نصب درایورها روی شیلد |
نحوه نصب و کانفیگ گامبهگام
-
نصب شیلد: CNC Shield را مستقیماً روی آردوینو UNO سوار کنید.
-
نصب درایورها: ۴ ماژول A4988 را در اسلاتهای X, Y, Z, A قرار داده و با پیچ محکم کنید.
-
نصب هیتسینک: هیتسینکها را روی تراشه A4988 بچسبانید.
-
تنظیم جریان: با پیچ گوشتی، جریان هر درایور را مطابق با موتور خود تنظیم کنید (فرمول:
Vref = جریان موتور × ۰.۸). -
تنظیم میکرواستپ: جامپرها را بر اساس جدول روی شیلد قرار دهید (معمولاً ۱/۱۶ برای حرکت نرم).
-
اتصال تغذیه: منبع تغذیه 12-24V DC را به ترمینال POWER متصل کنید (قطبیت را رعایت نمایید).
-
اتصال موتورها: موتورهای پلهای را به ترمینالهای ۲، ۳ یا ۴ پین مربوط به هر محور وصل کنید.
-
اتصال انداستاپها: سوئیچهای انتهای مسیر را به ترمینالهای مربوطه متصل کنید.
-
آپلود فریمور: فریمور GRBL (برای CNC) یا Marlin (برای پرینتر) را روی آردوینو آپلود کنید.
مزایای رقابتی نسبت به راهحلهای دستی
| ویژگی | CNC Shield V3 | سیمکشی دستی ۴ درایور |
|---|---|---|
| زمان راهاندازی | ⭐⭐⭐⭐⭐ (۱۵ دقیقه) | ⭐ (چندین ساعت) |
| قابلیت اطمینان | ⭐⭐⭐⭐⭐ (اتصالات ثابت) | ⭐⭐ (خطای اتصال احتمالی) |
| ایمنی | ⭐⭐⭐⭐⭐ (فیوز، رگولاتور، جداسازی) | ⭐⭐ (ریسک اتصال کوتاه) |
| سازماندهی | ⭐⭐⭐⭐⭐ (تمیز و حرفهای) | ⭐ (بسیار شلوغ) |
| قابلیت ارتقا | ⭐⭐⭐⭐ (دارای پینهای اکسترا) | ⭐⭐⭐ |
| پشتیبانی نرمافزاری | ⭐⭐⭐⭐⭐ (سازگار با GRBL/Marlin) | ⭐⭐ (نیاز به کدنویسی گسترده) |
نکات حیاتی برای استفاده بهینه و طول عمر
⚠️ تنظیم جریان: قبل از روشن کردن موتورها حتما جریان هر درایور را تنظیم کنید. جریان زیاد باعث سوختن موتور و جریان کم باعث لرزش و گشتاور پایین میشود.
⚠️ خنککاری: برای کار طولانیمدت یا جریان بالا (بیش از ۱A) فن اضافه روی درایورها نصب کنید.
🔌 تغذیه: از منبع تغذیه با آمپر کافی استفاده کنید (حداقل ۲A برای هر موتور در صورت نیاز به گشتاور بالا).
💾 فریمور: حتماً از نسخه سازگار GRBL (معمولاً ۱.۱h) استفاده کنید. کانفیگ GRBL را در نرمافزار کنترل (مانند Universal Gcode Sender) تنظیم نمایید.
🔧 انداستاپ: برای ایمنی و کالیبراسیون دقیق، استفاده از انداستاپها اکیداً توصیه میشود.
سوالات متداول (FAQ)
✅ آیا میتوانم به جای A4988 از درایورهای قویتر مثل DRV8825 استفاده کنم؟
بله. این شیلد با درایورهای DRV8825 (تا ۲.۵A) و TMC2100 (بینویز) نیز کاملاً سازگار است. پایهها یکسان هستند.
✅ آیا برای پرینتر سهبعدی هم مناسب است؟
کاملاً. اما نیاز به شیلد اکسترودر اضافی (برای کنترل هیتاند و فنها) و آپلود فریمور Marlin دارید. برای پرینتر سهبعدی اختصاصی، شیلد RAMPS رایجتر است.
✅ آیا خود شیلد به تنهایی کافی است؟
خیر. شما نیاز دارید: آردوینو UNO + CNC Shield + 4x درایور A4988 + منبع تغذیه 12-24V + موتورهای پلهای.
✅ چگونه جریان درایورها را تنظیم کنم؟
با یک مولتیمتر در حالت ولتاژ DC، پراب مثبت را روی پتانسیومتر درایور و منفی را روی GND شیلد قرار دهید. پیچ را بچرخانید تا ولتاژ مطابق فرمول بالا شود. (مثلاً برای موتور ۱.۵A: Vref = 1.5 * 0.8 = 1.2V).
✅ چرا موتورها حرکت نمیکنند یا لرزش دارند؟
۱. تنظیم جریان نادرست. ۲. تنظیم نادرست میکرواستپ روی شیلد. ۳. منبع تغذیه ضعیف. ۴. کانفیگ نادرست نرمافزار GRBL.
✅ آیا میتوانم از خروجی PWM برای اسپیندل موتور استفاده کنم؟
بله. این خروجی برای کنترل سروو موتور اسپیندل یا ماژول درایور اسپیندل طراحی شده و در نرمافزار GRBL قابل کنترل است.
پشتیبانی فنی و گارانتی ما
✅ مشاوره رایگان انتخاب قطعات (منبع تغذیه، موتور، نرمافزار).
✅ ارائه فایلهای ضروری: آخرین نسخه GRBL، کانفیگ استاندارد، نرمافزار کنترل.
✅ آموزش ویدیویی تنظیم جریان و نصب.
✅ گارانتی ۶ ماهه شیلد و ۳ ماهه درایورهای A4988.
