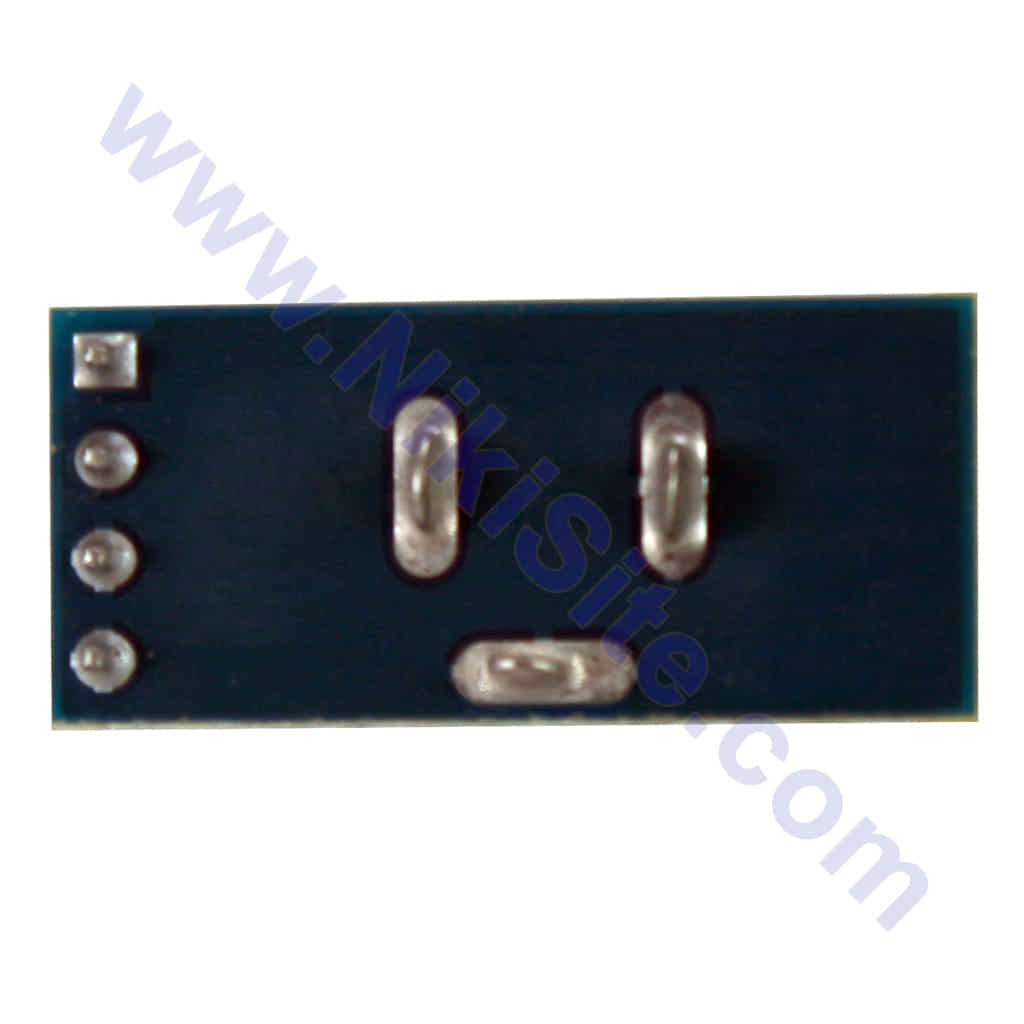

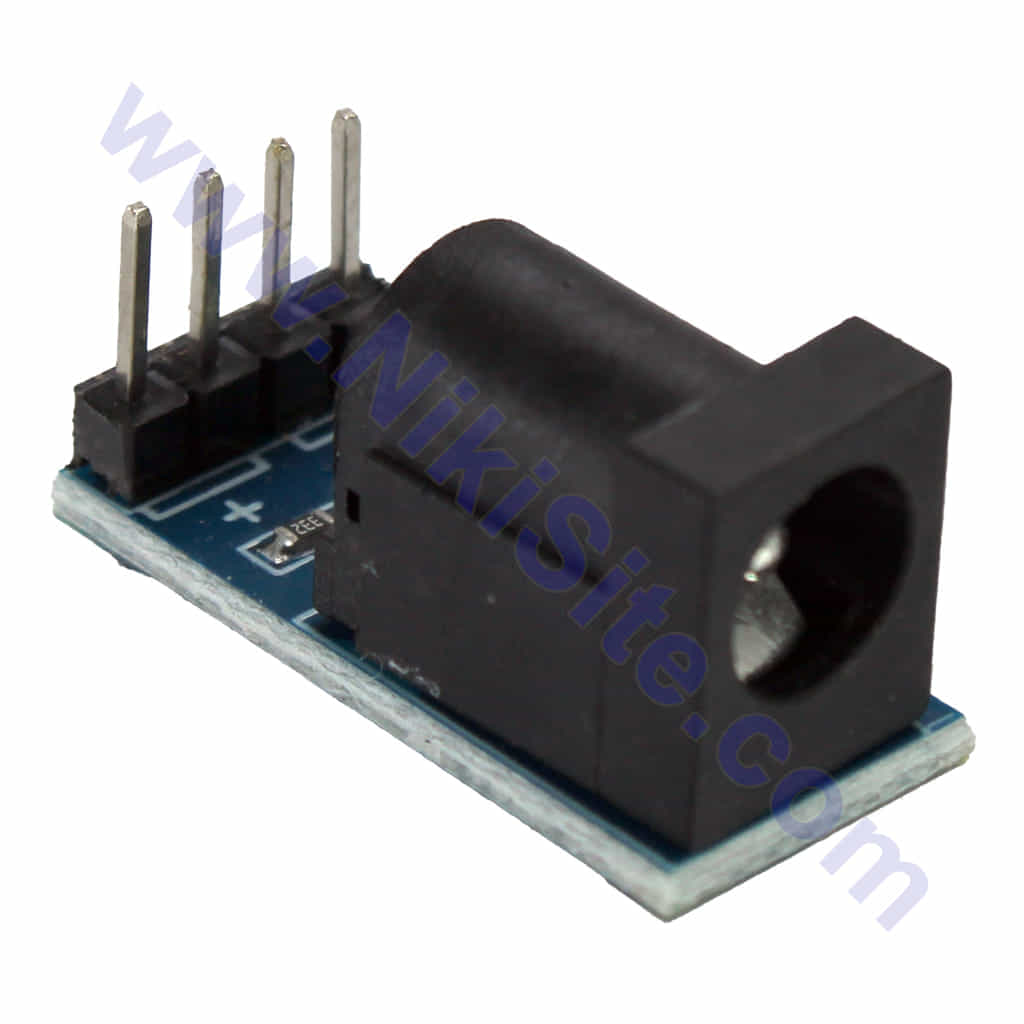

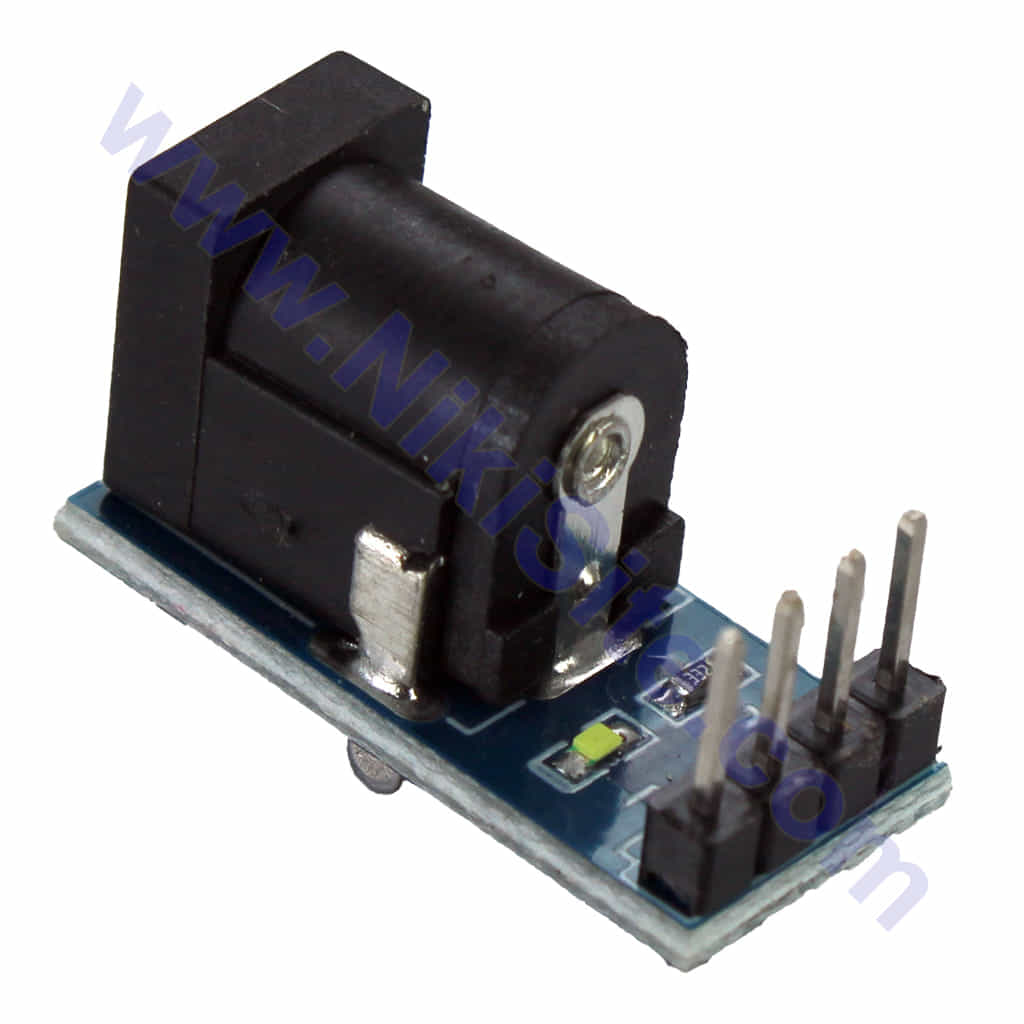

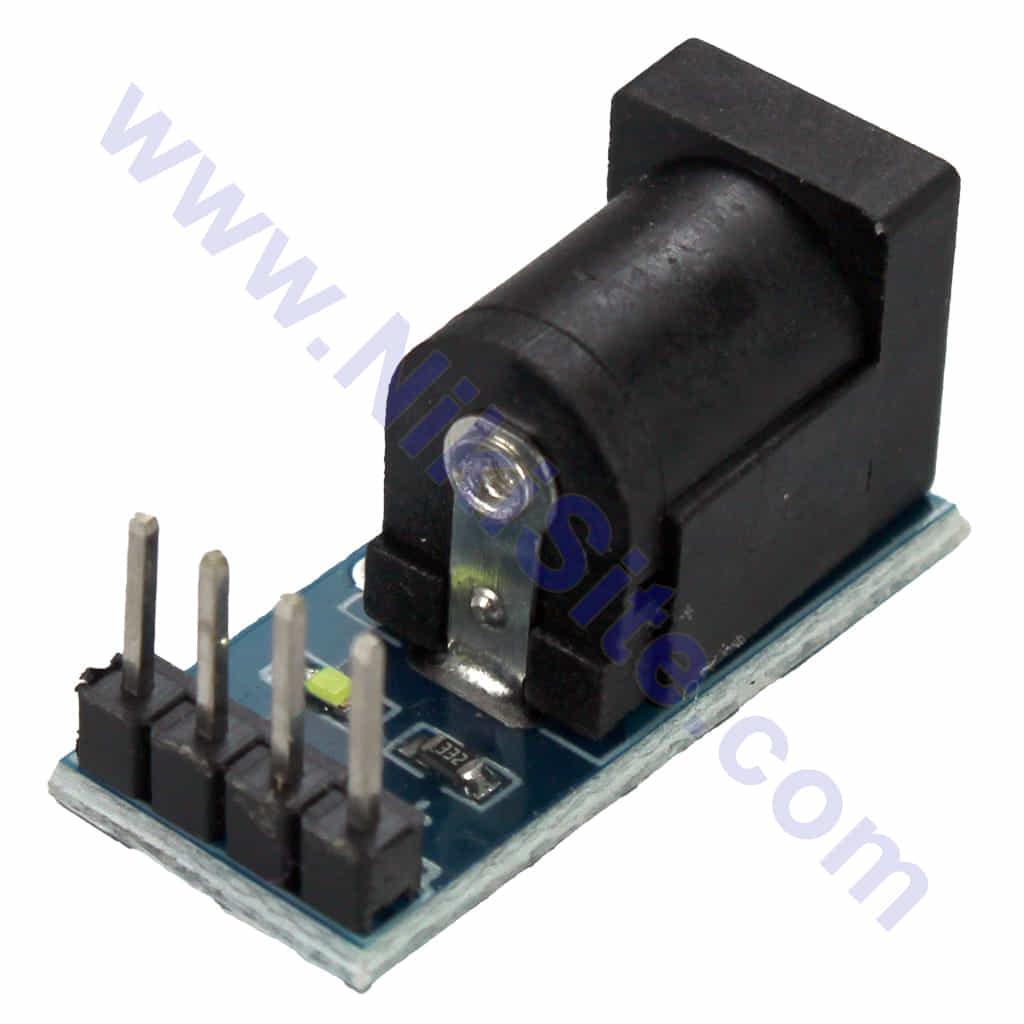

ماژول سوکت تغذیه DC مادگی

(DC Power Female Jack Module)

ورودی تغذیه استاندارد و ایمن برای بردهای الکترونیکی

ماژول سوکت تغذیه DC مادگی: درگاه تغذیه حرفه‌ای و قابل اعتماد برای پروژه‌های الکترونیکی

ماژول سوکت تغذیه DC مادگی یک ماژول آماده و استاندارد است که امکان اتصال آسان، ایمن و مرتب آداپتورهای DC به بردهای الکترونیکی را فراهم می‌کند. این ماژول با ترکیب سوکت DC مادگی، ترمینال پیچی و مدار حفاظتی، راه‌حلی ایده‌آل برای تمامی پروژه‌های نیازمند تغذیه خارجی است.

ویژگی‌های کلیدی و مزایا

• سوکت استاندارد: جک DC مادگی 5.5×2.1mm (رایج‌ترین استاندارد جهانی).

• ترمینال پیچی دوگانه: خروجی مثبت (+) و منفی (-) روی ترمینال‌های پیچی کیفیت بالا.

• مدار حفاظتی داخلی:

  • دیود محافظ پلاریته (Polarity Protection): جلوگیری از آسیب در صورت اتصال معکوس آداپتور.

  • خازن فیلتر: کاهش نویز و ریپل ورودی.

  • ال‌ای‌دی نشانگر قدرت (Power LED): نمایش اتصال صحیح تغذیه.

• طراحی ماژولار: نصب آسان روی برد بورد (Breadboard) یا PCB.

• جریان بالا: پشتیبانی از جریان‌های تا ۳-۵ آمپر (بسته به مدل).

مشخصات فنی کامل

کاربردهای اصلی

1. منبع تغذیه برد بورد: تغذیه پروژه‌های آزمایشگاهی و تست.

2. پروژه‌های رباتیک: ورودی برق برای کنترلرها و درایورهای موتور.

3. شارژرهای باتری: ورودی DC برای مدارهای شارژ لیتیوم/سرب اسید.

4. تقویت کننده‌های صوتی: تغذیه آمپلی‌فایرهای کلاس D و TDA.

5. سیستم‌های روشنایی LED: ورودی برای درایورهای LED پرقدرت.

6. کنترل‌کننده‌های صنعتی: منبع تغذیه برای PLCها و درایورها.

7. پروژه‌های دائمی و نمایشگاهی: اتصال تمیز و حرفه‌ای.

نحوه اتصال و راه‌اندازی

اتصال ساده:

1. آداپتور DC (مثلاً ۱۲V 2A) را به سوکت مادگی وصل کنید.

2. سیم‌های مثبت و منفی پروژه خود را به ترمینال‌های + و – پیچ کنید.

3. ال‌ای‌دی پاور باید روشن شود.

اتصال به برد بورد:

• ترمینال + → ردیف تغذیه مثبت بردبورد

• ترمینال – → ردیف زمین (GND) بردبورد

اتصال به آردوینو (از طریق پین VIN):

• ترمینال + → پین VIN آردوینو

• ترمینال – → پین GND آردوینو

مدار حفاظتی و دیود محافظ پلاریته

          آداپتور
          (مثلاً 12V)
             │
             ▼
      ┌─────────────┐
      │  سوکت DC    │
      │   (مادگی)   │
      └──────┬──────┘
             │
      ┌──────▼──────┐
      │   دیود      │ ←─ محافظت در برابر اتصال معکوس
      │  شاتکی      │    (مثلاً SS34)
      └──────┬──────┘
             │
      ┌──────▼──────┐
      │   خازن      │ ←─ فیلتر نویز (100µF)
      │   فیلتر     │
      └──────┬──────┘
             │
    ┌────────┴────────┐
    │   ترمینال      │
    │   +        -    │ ←─ خروجی به پروژه
    └─────────────────┘

مزیت دیود شاتکی: افت ولتاژ کم (≈۰.۴V) نسبت به دیود معمولی (≈۰.۷V).

مقایسه با روش‌های دیگر دریافت تغذیه

نکات حیاتی برای استفاده بهینه

⚠️ بررسی پلاریته آداپتور: حتماً آداپتور با پلاریته مرکزی مثبت (Center +) استفاده کنید.
🔧 جریان مورد نیاز: ماژول‌های معمولی تا ۳A را پشتیبانی می‌کنند. برای جریان بالاتر، از مدل‌های حرفه‌ای با هیت‌سینک روی دیود استفاده کنید.
🔌 اتصال محکم: سیم‌ها را به خوبی در ترمینال پیچی محکم کنید تا از شل شدن و جرقه جلوگیری شود.
💡 ال‌ای‌دی نشانگر: اگر ال‌ای‌دی روشن نمی‌شود، ممکن است دیود محافظ سوخته باشد یا اتصال معکوس رخ داده باشد.
🌡️ تهویه حرارتی: در جریان‌های بالا (بیش از ۲A)، به گرمایش دیود توجه کرده و در صورت نیاز هیت‌سینک اضافه کنید.

پروژه عملی: ساخت منبع تغذیه آزمایشگاهی ساده

قطعات:

• ماژول سوکت DC مادگی

• آداپتور ۱۲V 3A

• برد بورد

• ولت‌متر دیجیتال ماژول (برای نمایش ولتاژ)

• ترمینال خروجی برای سیم‌های آزمایش

نحوه کار: آداپتور به ماژول وصل می‌شود. ولت‌متر ولتاژ خروجی را نمایش می‌دهد. می‌توانید با تنظیم آداپتور قابل تنظیم، ولتاژهای مختلف تولید کنید.

سوالات متداول (FAQ)

✅ آیا با آداپتور ۵.۵×۲.۵ میلی‌متر کار می‌کند؟
خیر. سوکت این ماژول فقط برای قطر داخلی ۲.۱mm طراحی شده است. برای ۲.۵mm باید ماژول مخصوص آن را تهیه کنید.

✅ اگر آداپتور را معکوس وصل کنم چه می‌شود؟
دیود محافظ از مدار شما محافظت می‌کند. جریان عبور نمی‌کند و ال‌ای‌دی هم روشن نمی‌شود. فقط دیود ممکن است گرم شود.

✅ حداکثر ولتاژ ورودی چقدر است؟
محدودیت توسط خازن الکترولیتی (معمولاً ۲۵V یا ۳۵V) و دیود تعیین می‌شود. معمولاً تا ۲۴V ایمن است.

✅ آیا می‌توانم دو آداپتور را به صورت موازی وصل کنم؟
هرگز! اتصال موازی منابع ولتاژ بدون مدارهای کنترل جریان مناسب بسیار خطرناک است و ممکن است به هر دو آداپتور آسیب بزند.

✅ چرا وقتی آداپتور را وصل می‌کنم ال‌ای‌دی روشن نمی‌شود؟
۱. پلاریته آداپتور معکوس است. ۲. آداپتور خراب است. ۳. دیود محافظ سوخته است. ۴. مقاومت محدودکننده ال‌ای‌دی خراب است.

✅ آیا می‌توانم از آن برای پروژه ۳.۳V استفاده کنم؟
بله، اما باید پس از این ماژول از رگولاتور کاهنده (Buck Converter) یا رگولاتور خطی برای تبدیل ۱۲V به ۳.۳V استفاده کنید.

✅ تفاوت این ماژول با ماژول‌های بدون دیود محافظ چیست؟
ماژول‌های بدون دیود ارزان‌تر هستند اما ریسک بالایی دارند. ماژول با دیود محافظ امنیت پروژه شما را تضمین می‌کند.

چرا این ماژول را از ما بخرید؟

✅ کیفیت قطعات: استفاده از دیود شاتکی SS34، خازن Rubycon، ترمینال‌های پیچی فلزی.
✅ تست کامل: تست حفاظت پلاریته، جریان حداکثر و افت ولتاژ.
✅ پشتیبانی فنی: ارائه شماتیک مدار و راهنمای عیب‌یابی.
✅ ارائه پکیج: برخی پکیج‌ها شامل آداپتور مناسب و سیم‌های رابط می‌شود.

پکیج پیشنهادی برای شروع

1. ماژول سوکت DC مادگی با دیود محافظ (کیفیت بالا)

2. آداپتور دیواری ۱۲V 2A با پلاریته مرکزی مثبت

3. سیم‌های رابط با سری فشنگی (۲ عدد)

4. هیت‌سینک کوچک برای دیود (برای جریان‌های بالا)

5. فیوز ۲A با هولدر (برای حفاظت اضافی)

نحوه انتخاب مدل مناسب

1. جریان مورد نیاز: پروژه‌های کوچک (تا ۱A) → مدل استاندارد. موتورها و LEDهای پرقدرت (تا ۳A) → مدل حرفه‌ای.

2. ولتاژ کاری: مطمئن شوید حداکثر ولتاژ آداپتور از ولتاژ مجاز خازن ماژول کمتر باشد.

3. نوع نصب: برای برد بورد مدل با پایه‌های عمودی، برای PCB مدل با پایه‌های افقی.

4. نیاز به حفاظت: اگر احتمال اتصال معکوس وجود دارد حتماً مدل با دیود محافظ انتخاب کنید.
