نقشه ماژول حافظه EEPROM
50,000 تومانهر فایل
با استفاده از این ماژول که دارای یک حافظه EEPROM با شماره AT24C256 و AT24C12 ظرفیت 256K و 512K است.
آدرس هر ماژول با استفاده از جامپر می تواند تعیین شود و بنابر این می توانید تعدادی از این ماژول ها را با آدرس های مختلف بر روی یک باس I2C استفاده کنید.
آی سی حافظه AT28C256 EEPROM یک حافظه EEPROM موازی با ۲۵۶کیلوبایتی با زمان دسترسی ۱۵۰ns با تلفات توان ۴۴۰mw است که هم در صنعت و هم در مصارف نظامی از آن استفاده می شود.

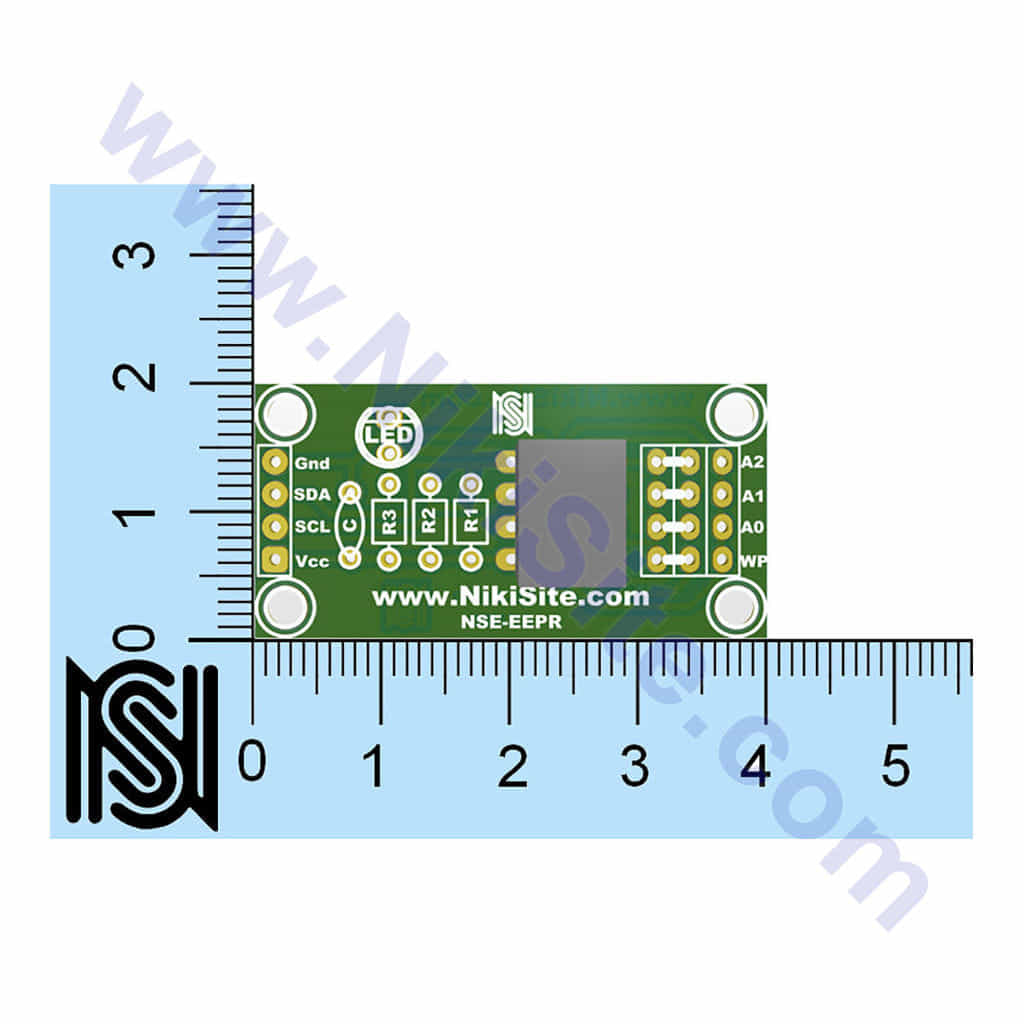

Size and packaging guidelines
| یکا (واحد) | علامت اختصاری | شرح انگلیسی | مقدار |
| 1 متر | m | Meter | 1 |
| 1 سانتی متر | cm | Canti Meter | 2-^10 |
| 1 میلی متر | mm | Mili Meter | 3-^10 |
| 1 اینچ | in | Inch | 2.54cm |
| 2 اینچ | in | Inch | 5.08cm |
| 3 اینچ | in | Inch | 7.62cm |
| 5 اینچ | in | Inch | 12.7cm |

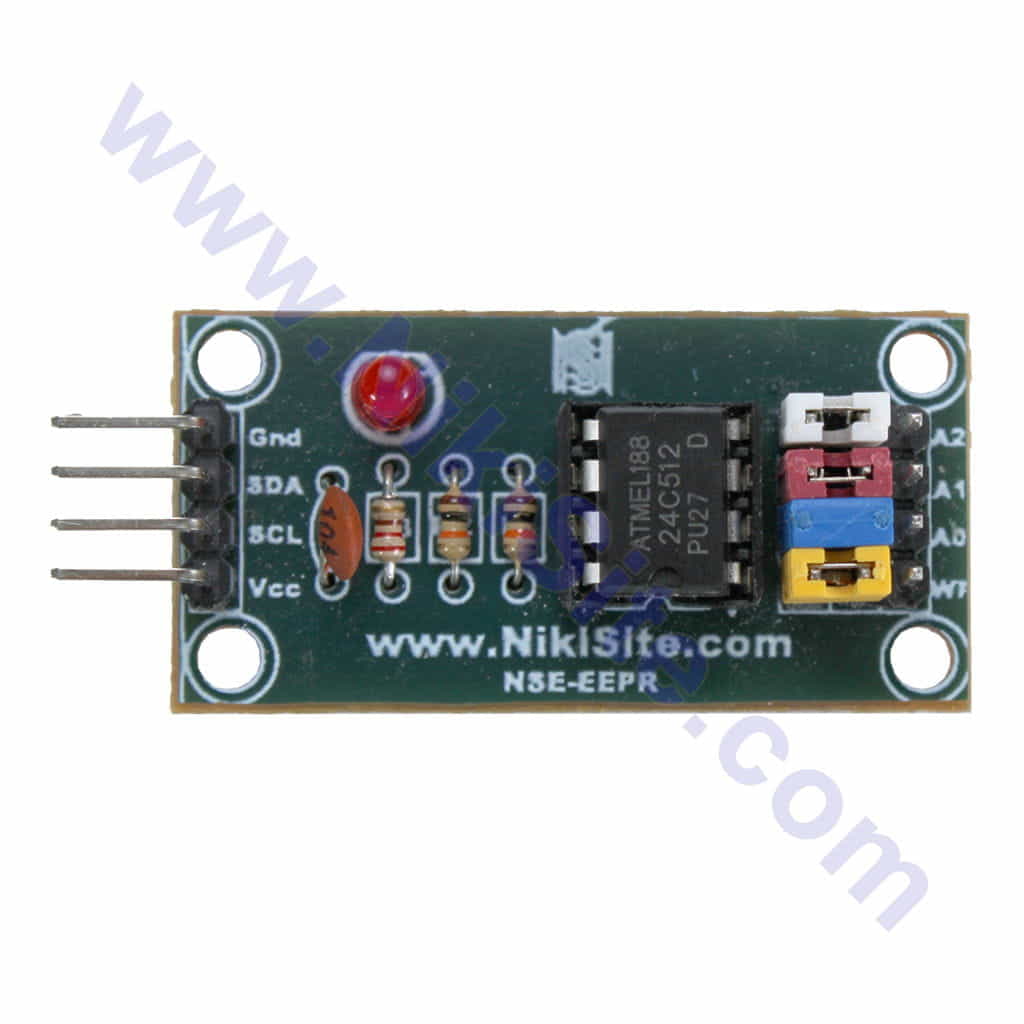

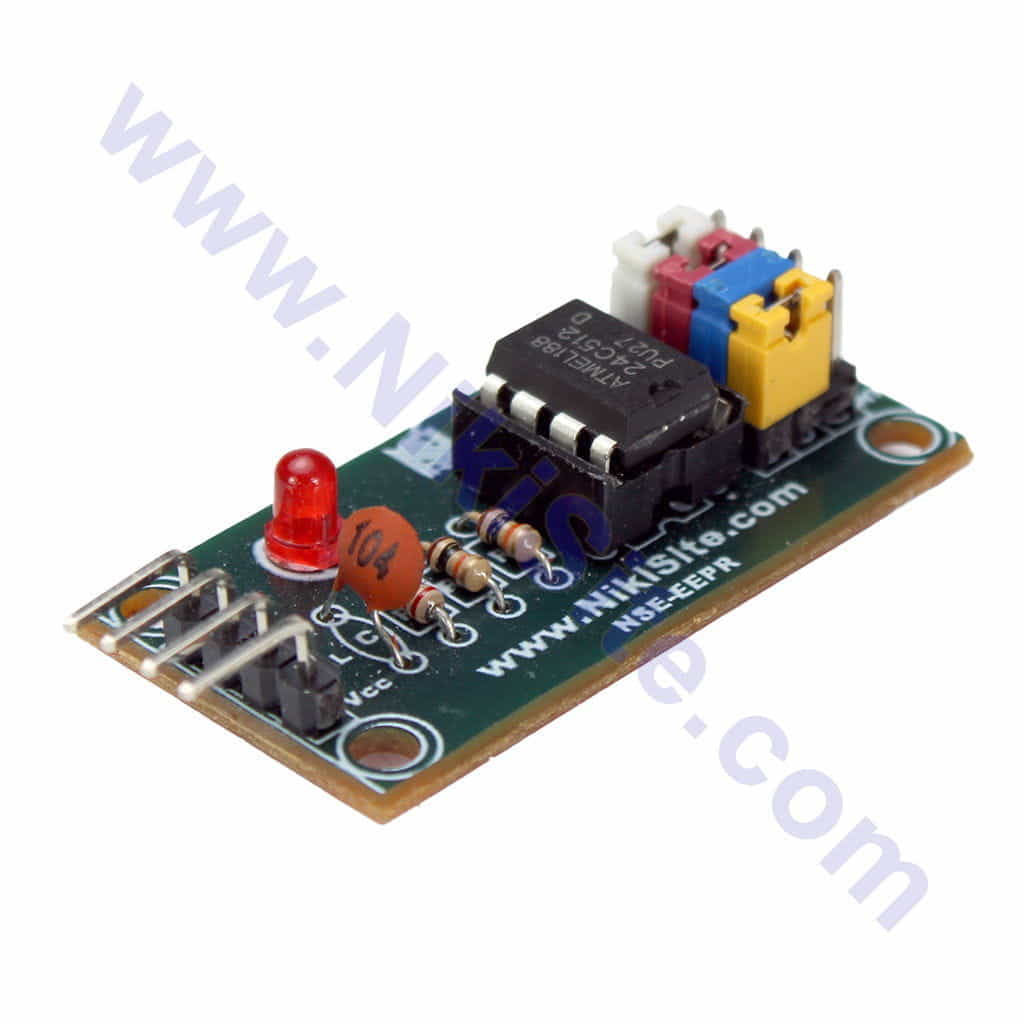

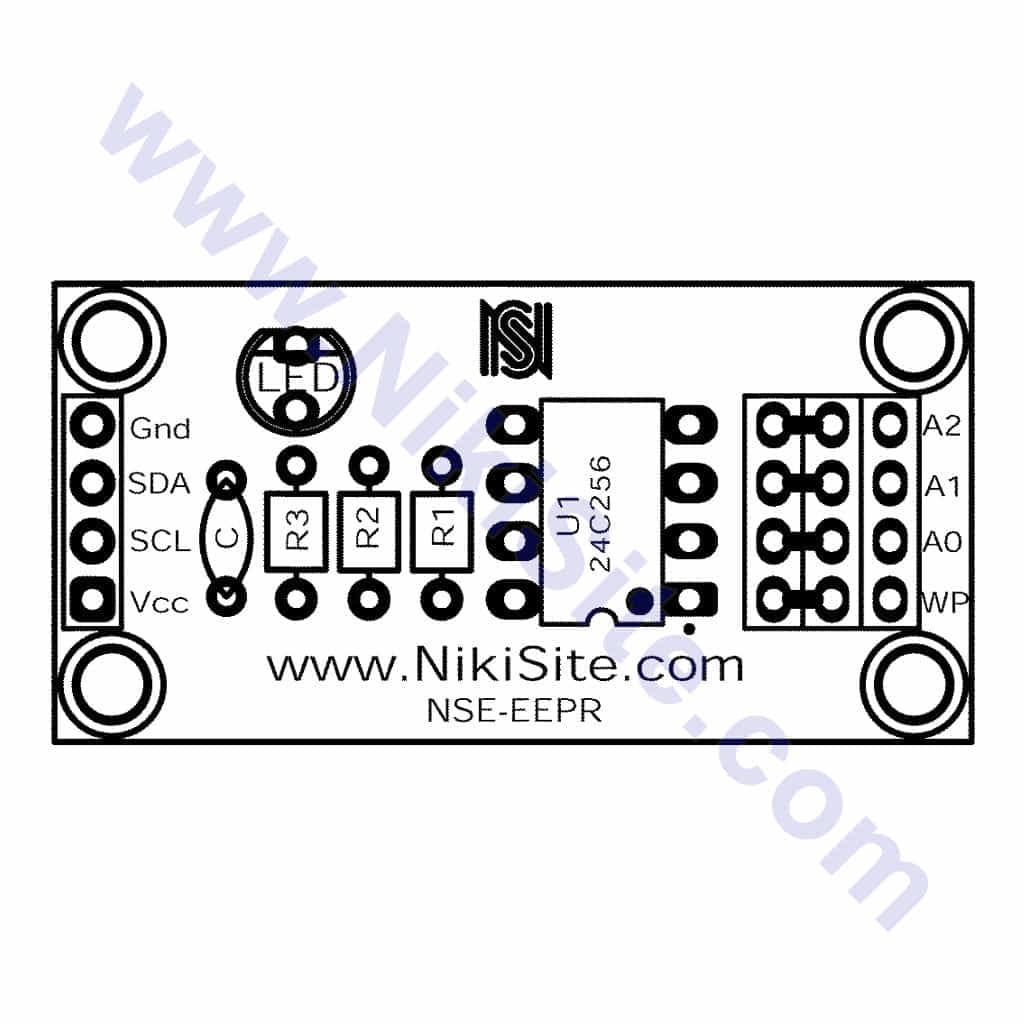

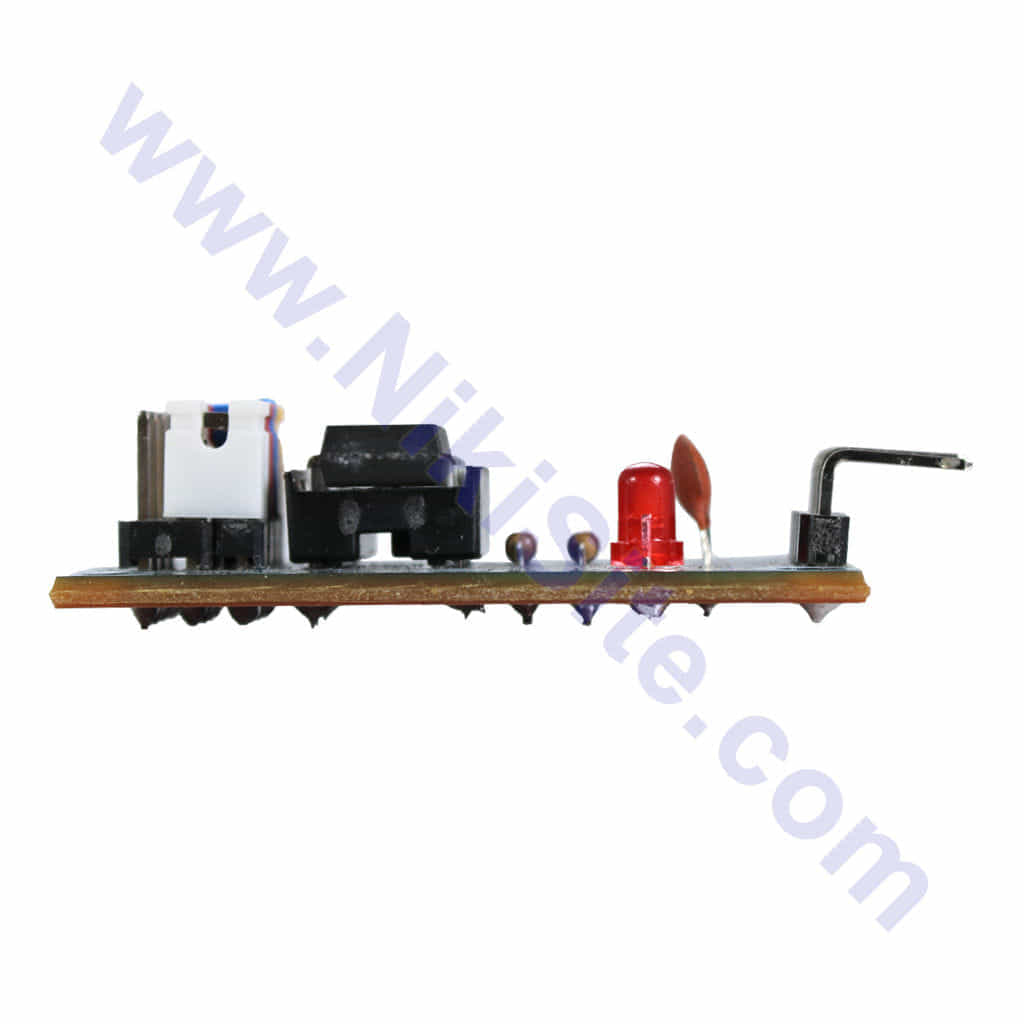

ماژول حافظه EEPROM
AT24Cxxx EEPROM Module
لیست لمان های NSE-EEPR
| Quantity | Code | Symbol |
|---|---|---|
| 1 | AT24C512 | EEPROM |
| 1 | PIN 8 | IC SOCKET |
| 2 | 10K | R |
| 1 | 1K | R |
| 1 | 3mm RED | LED |
| 1 | 100nF | C |
| 4 | 2pin | jamper |
| 4pin | 1x4 SIL Right-Angle Male | Pin Header |
| 12pin | 3x4 Strait | Pin Header |

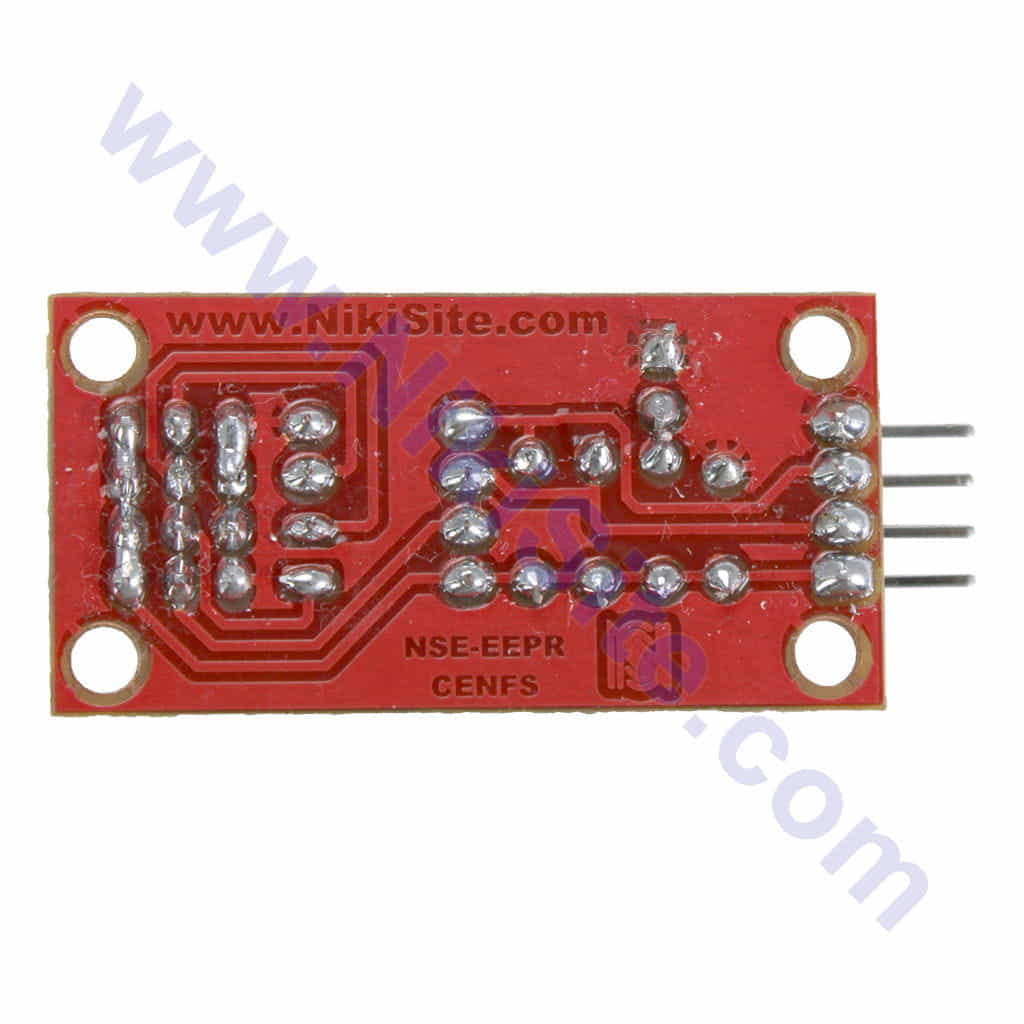

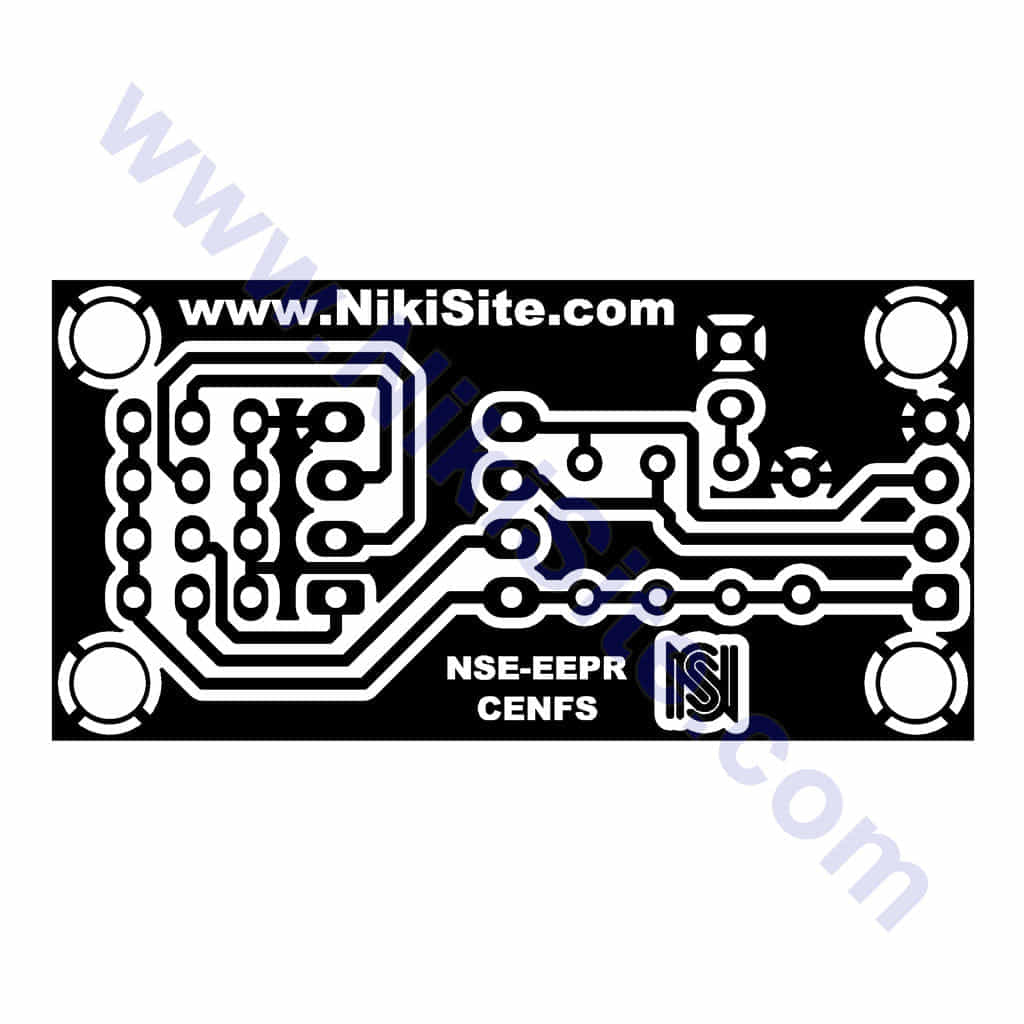

| 4cm x 2cm | Single Side with Solder Mask and Helper | PCB |
حافظه EEPROM چیست؟
EEPROM مخفف Electrically Erasable Programmable Read-Only Memory
یکی از انواع حافظه های ROM است که در این مقاله داتیس نتورک قصد داریم شما عزیزان را با آن آشنا کنیم، همراه ما باشید.
ئیئیپرام (به انگلیسی: EEPROM) (همینطور E2PROM نیز نوشته میشود و ئیدوپیرام، خوانده میشود) مخففElectrically Erasable Programmable Read-Only Memory گونهای از حافظههای غیرفرّار است که در دستگاهها و کامپیوترها برای ذخیره حجم پایینی از اطلاعات استفاده میشود که نبایستی با قطع برق از دست بروند. اطلاعاتی همچون تنظیمات دستگاه.
هنگامی که نیاز به ذخیره حجم بالایی از اطلاعات باشد (همچون فلش دیسکها) نوع خاصی از حافظه ئیئیپرام (همچون حافظه فلش) وجود دارد که استفاده از آن بهصرفهتر و مرسومتر است.
ئیئیپرام، حافظهای قابل تغییر توسط کاربر و همینطور فقطخواندنی (به انگلیسی: ROM) است و میتواند بارها توسط ولتاژ تولیدشدهٔ بالاتر از حد معمول پاک شده و دوباره برنامهریزی (نوشته) شود. معمولاً ئیئیپرام را بایستی برای پاک کردن و برنامهریزی از دستگاه جدا نمود. البته ئیئیپرام در داخل مدار نیز قابل پاک کردن و برنامهریزی است. ئیئیپرامها سرعت پایینتری نسبت به سایر حافظهها دارند؛ به این علت که فعالیت آنها به یک بایت محدود میشود. ئیئیپرامهای جدیدتر توانایی فعالیت بر روی چندین بایت را نیز دارند. آنها همچنین عمر محدودی دارند؛ بدان معنی که تعداد دفعات پاک کردن و نوشتن بر روی آنها به دهها یا صدها هزار مرتبه محدود میشود. این محدودیت در ئیئیپرامهای مدرن به یک میلیون بار گسترش یافتهاست. این محدودیت مهم بایستی در طراحیها در نظر گرفته شود. این بدان خاطر است که ئیئیپرامها به جای حافظههای دسترسی تصادفی برای ذخیره تنظیمات استفاده میشوند.
ایایپیرام (EEPROM) (همینطور E2PROM نیز نوشته میشود و ایایپیرام، خوانده میشود) نوعی از حافظههای غیرفرار است که در دستگاه ها و کامپیوتر ها برای ذخیره حجم پایینی از اطلاعات استفاده میشود که نبایستی با قطع برق از دست بروند. اطلاعاتی همچون تنظیمات دستگاه.
چیپ های EEPROM که Flash ROM نیز نامیده می شوند و از خصوصیات مهم آنها این است که قابل پاک شدن و برنامه ریزی توسط مدارهایی هستند که بر روی آنها نصب می شوند و وسایل و ابزار خاصی نیاز ندارند.
این چیپ ها به وسیله شماره های 29 xxxx و 28 xxxx شناخته می شوند. هم اکنون بیشتر در مادربرد کامپیوترها از چیپ های EEPROM استفاده می شود. این بدان معنی است که BIOS مادربرد خود را می توانید به وسیله دریافت نسخه به روز درآمده از شرکت سازنده، به روز رسانی نمائید.
هنگامی که نیاز به ذخیره حجم بالایی از اطلاعات باشد (همچون فلش دیسکها) نوع خاصی از حافظه ایایپیرام (همچون حافظه فلش) وجود دارد که استفاده از آن بهصرفهتر و مرسومتر است.
ایایپیرام، حافظهای قابل تغییر توسط کاربر و همینطور فقط خواندنی (ROM) است و میتواند بارها توسط ولتاژ تولیدشدهٔ بالاتر از حد معمول پاک شده و دوباره برنامهریزی (نوشته) شود.
معمولا EEPROM را بایستی برای پاک کردن و برنامهریزی از دستگاه جدا نمود.
البته ای ای پی رام در داخل مدار نیز قابل پاک کردن و برنامهریزی است.
EEPROM ها سرعت پایینتری نسبت به سایر حافظهها دارند؛ به این علت که فعالیت آنها به یک بایت محدود میشود.
ای ای پی رام های جدیدتر توانایی فعالیت بر روی چندین بایت را نیز دارند. آنها همچنین عمر محدودی دارند؛ بدان معنی که تعداد دفعات پاک کردن و نوشتن بر روی آنها به دهها یا صدها هزار مرتبه محدود میشود.
این محدودیت در EEPROM های مدرن به یک میلیون بار گسترش یافتهاست. این محدودیت مهم بایستی در طراحیها در نظر گرفته شود. این بدان خاطر است که ایایپیرامها به جای حافظههای دسترسی تصادفی برای ذخیره تنظیمات استفاده میشوند.
| ساختار محصول تعیین نوع محصول فیزیکی و مجازی ( شامل نقشه ی شماتیک، مدار چاپی و .. بصورت دانلودی ) |
|---|
