نقشه ماژول صفحه کلید 4×4 I2C
50,000 تومانهر فایل
در بعضی از پروژه ها لازم است تا میکرو کنترلر اطلاعاتی را توسط کاربر جهت تنظیم کردن، دریافت کند. به طور نمونه یک میکرو کنترلر 40 پایه (مثل ATmega32) دارای 32 خط ورودی و خروجی می باشد. بنابراین برای اتصال 16 کلید فشاری به شکل ساده، به نصفی از ورودی و خروجی ها نیاز دارد.
ما می توانیم با استفاده از یک پورت تک بیتی (ADC) یک ماتریس ۴*۴ از کلید ها را به میکرو متصل کنیم.
Size and packaging guidelines
| یکا (واحد) | علامت اختصاری | شرح انگلیسی | مقدار |
| 1 متر | m | Meter | 1 |
| 1 سانتی متر | cm | Canti Meter | 2-^10 |
| 1 میلی متر | mm | Mili Meter | 3-^10 |
| 1 اینچ | in | Inch | 2.54cm |
| 2 اینچ | in | Inch | 5.08cm |
| 3 اینچ | in | Inch | 7.62cm |
| 5 اینچ | in | Inch | 12.7cm |
ماژول صفحه کلید 4×4 I2C
4×4 Analog Keypad Module
لیست المان های NSE-KA44
| Quantity | Code | Symbol |
|---|---|---|
| 16 | Pushbuttons | SW |
| 4 | 1K | R |
| 3 | 4.7K | R |
| 3pin | 1x3 SIL Right-Angle Male | Pin Header |

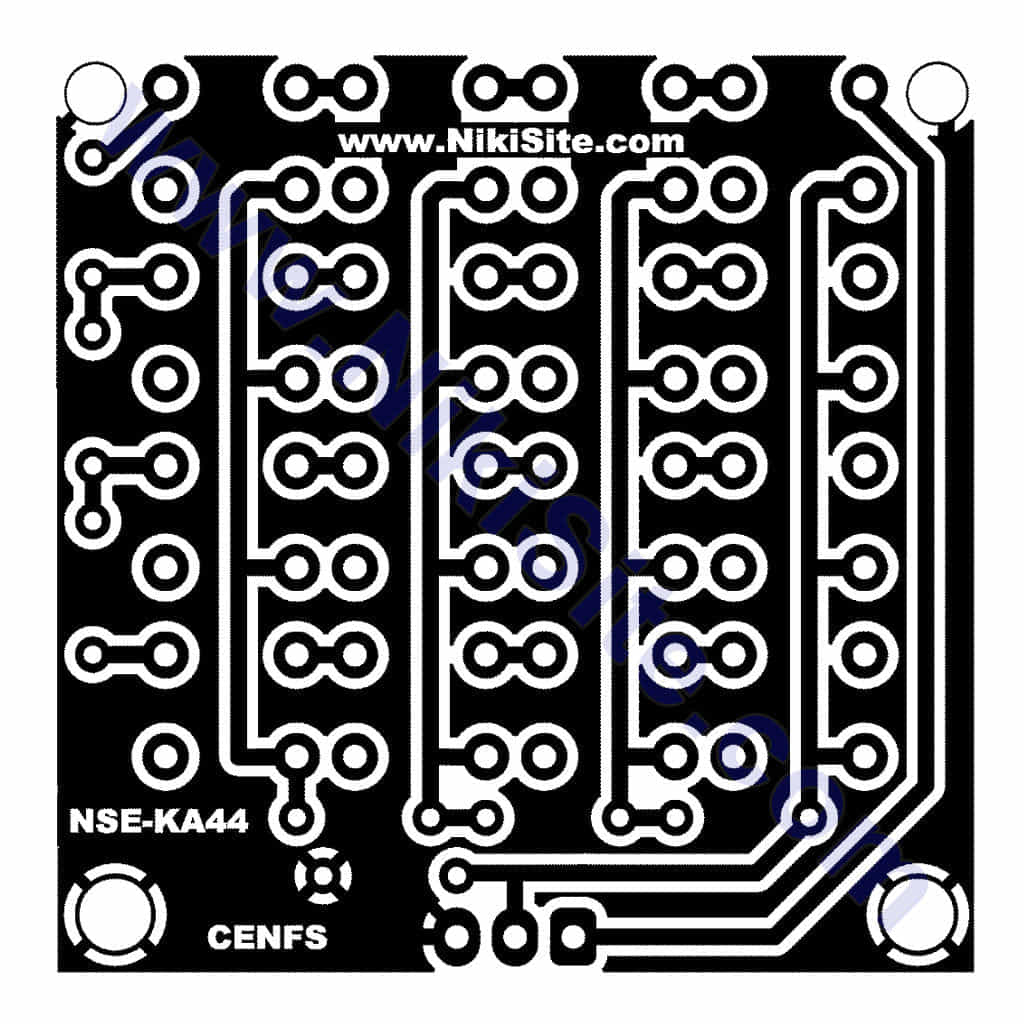

| 4cm x 4cm | Single Side with Solder Mask and Helper | PCB |
همانطور که میدونید کیپدهای موجود در بازار چه کیپدهای فلت و چه نوع دیگه، یک سری محدودیت هایی برای طراح ایجاد میکنن. مثلا تعداد پایه های میکرو که کیپد باید بهش وصل بشه و یا اینکه تعداد کلیدهای کیپد کم هستن و نیاز بعضی پروژه ها رو برآورده نمی کنن و یا اینکه با افزایش کلیدهای کیپد، پین های میکروی بیشتری اشغال میشن…
این ماژول کیبورد تنها یک عدد ورودی آنالوگ را اشغال می کند و شما با خواندن مقدار ولتاژ خروجی آن می توانید کلید فشرده شده را تشخیص دهید.

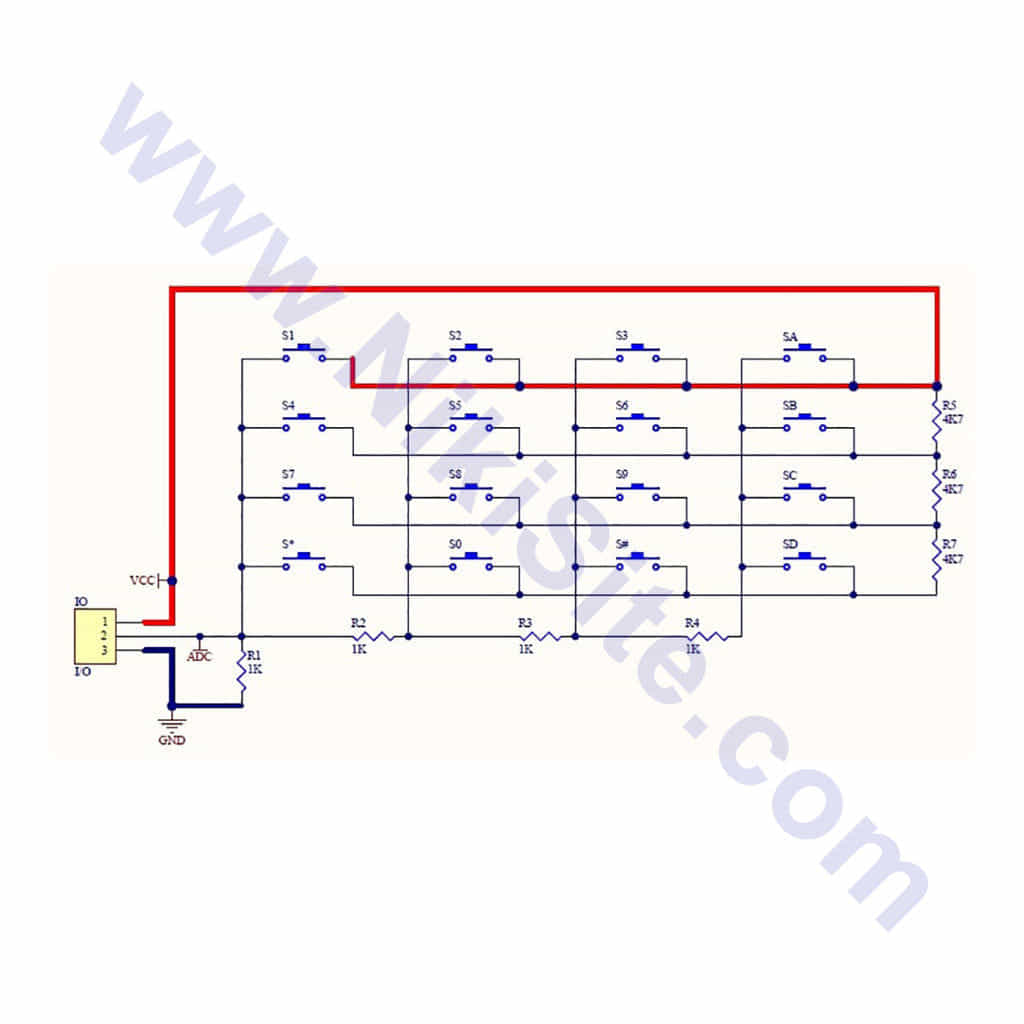

برای طراحی keypad فقط با یک پایه میکرو از مبدل آنالوگ به دیجیتال یا همون ADC میکرو استفاده می کنیم. در این روش اساس کار و مهمترین بخش نحوه چیدن مقاومت هاست که باید طوری چیده شوند که به ازای هر کلید ولتاژ یکتای مربوط به اون کلید توسط ADC میکرو خونده بشه.

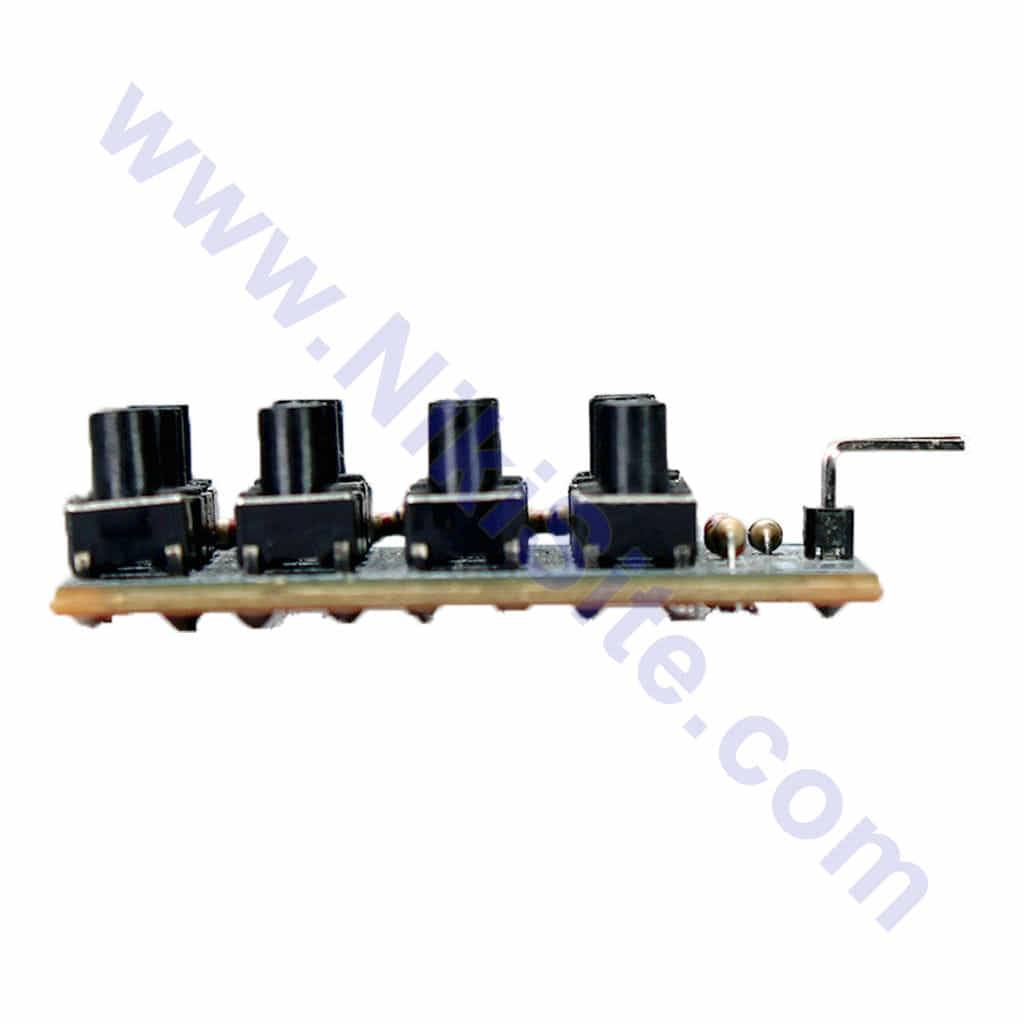

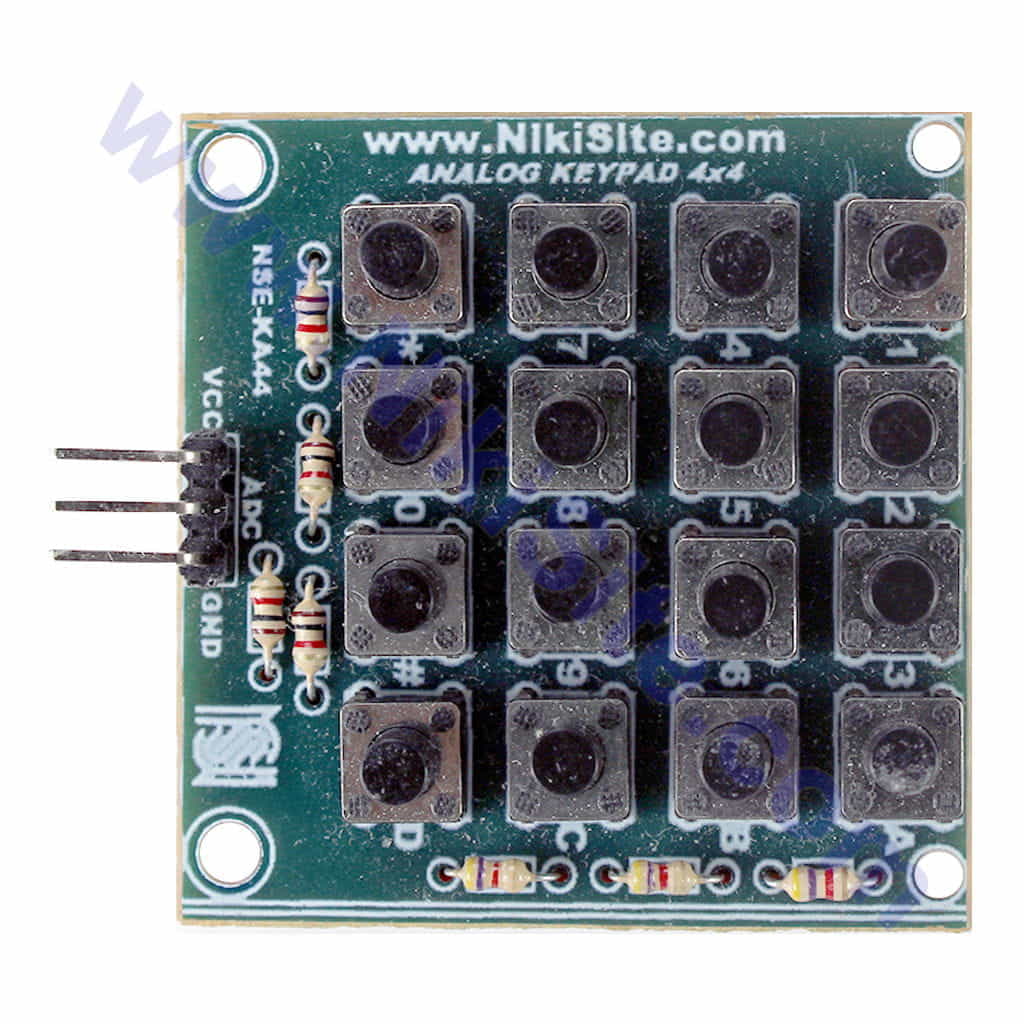

ماژول کیبورد آنالوگ 16 کلیده ، ماژولی کوچک با ظاهری جذاب برای کاربرد در پروژه های شماست. این ماژول با سه پین ، به راحتی با پلتفرم آردوینو و یا هرگونه میکروکنترلر دیگر (MCU) ارتباط برقرار کرده و از اشغال شدن پین های بیشتر جلوگیری نماید. سری های مورد استفاده برای این ماژول قابل تعویض هستند . با فشردن هر دکمه خواهید دید که خروجی هر دکمه ولتاژی متفاوت دارد و این مورد برای MCU قابل تشخیص خواهد بود .
ویژگی ها:
- خواندن 5 کلید در یک پورت آنالوگ
- کلیدهای بادوام
- سازگار با رابط آردوینو سنسور
- دارای سه پورت ورودی – خروجی، VCC ، GND
- ولتاژ : 5 ولت
- خروجی : ولتاژ آنالوگ
