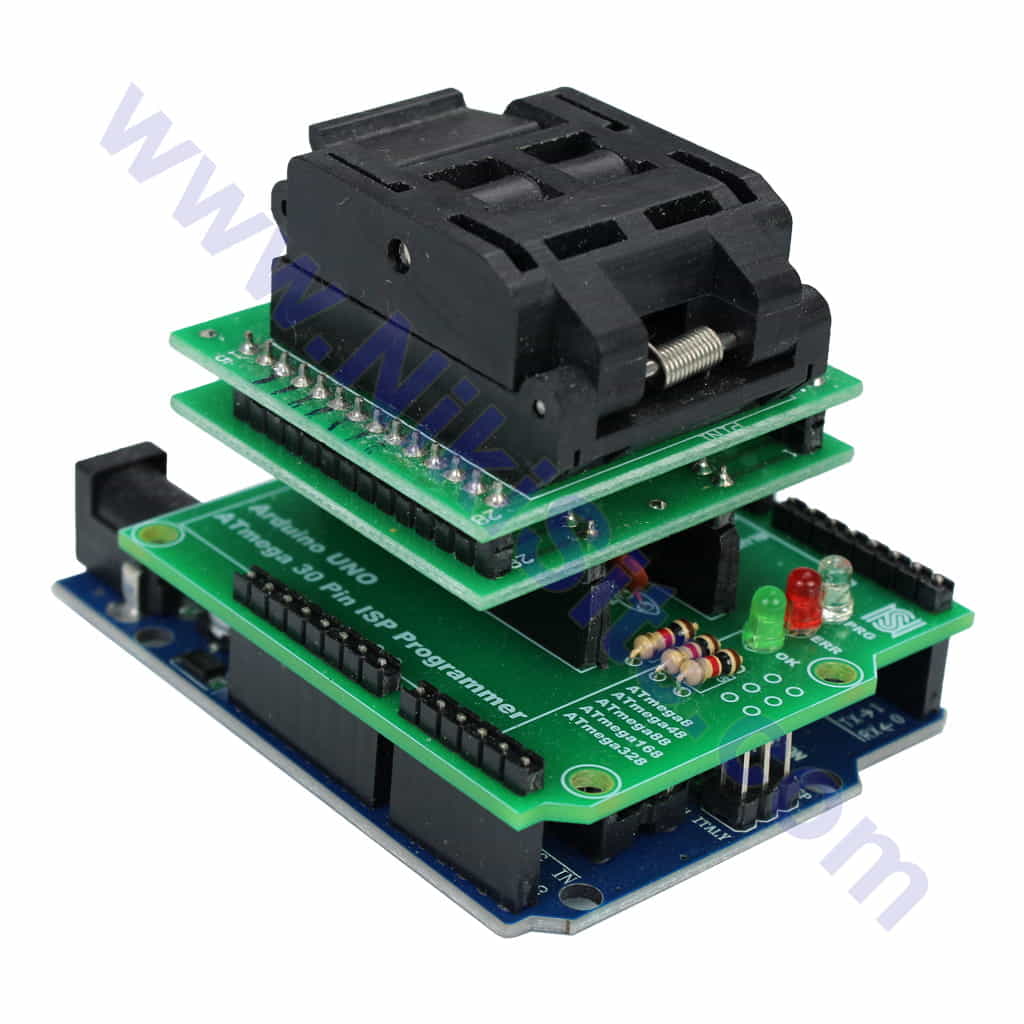

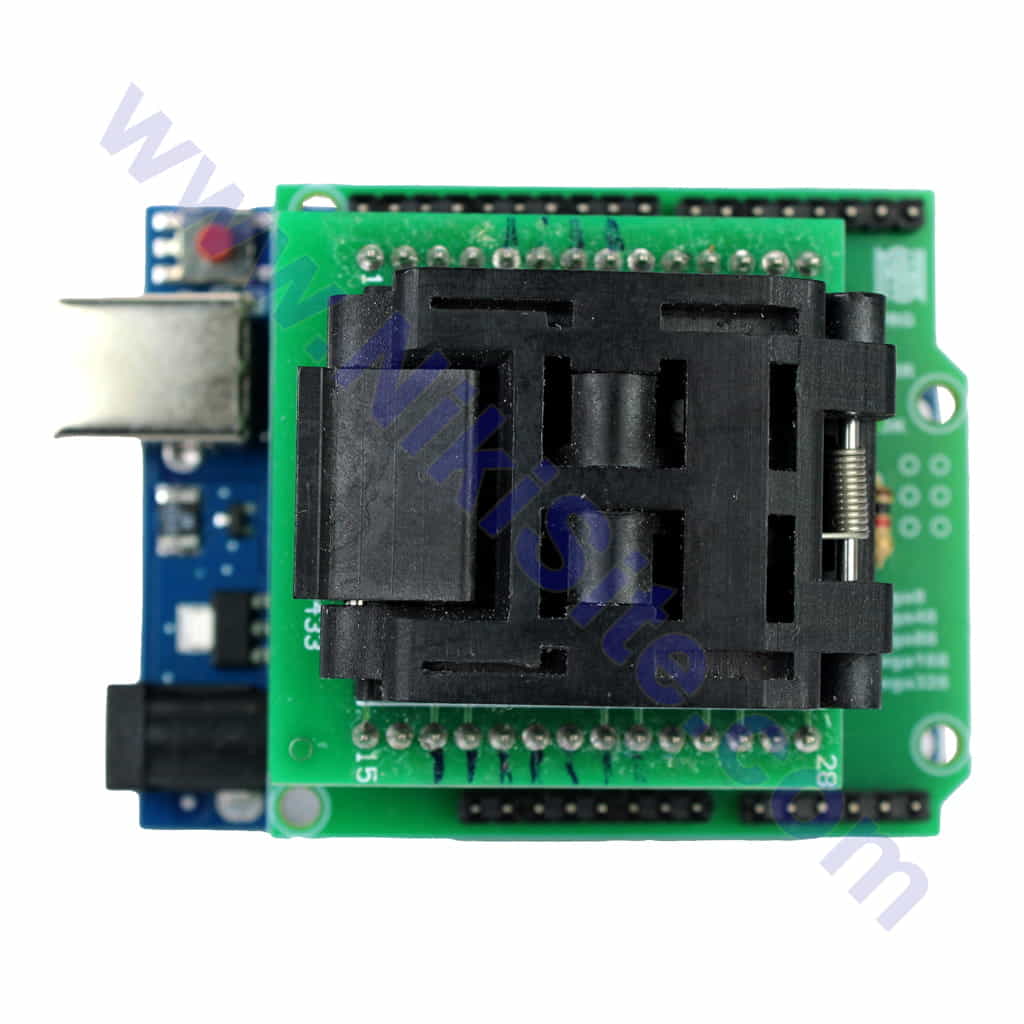

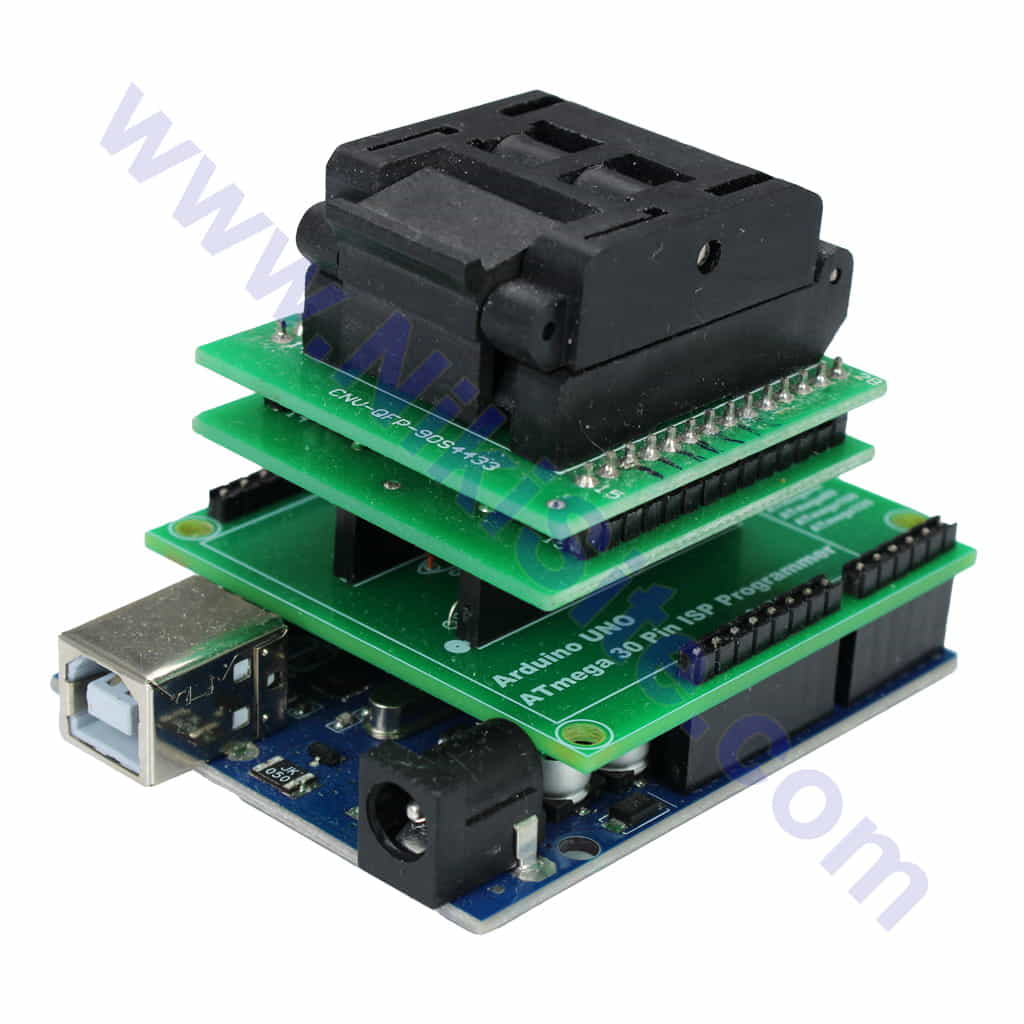

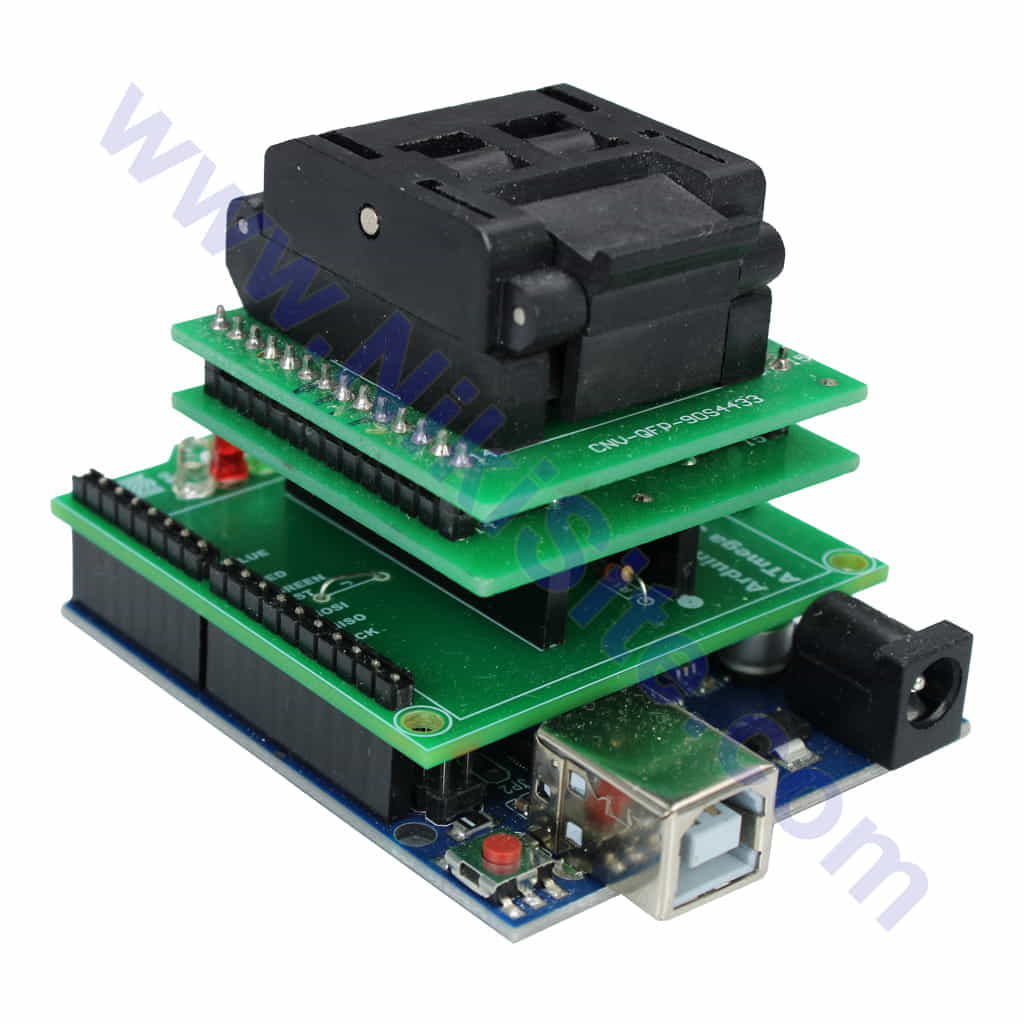

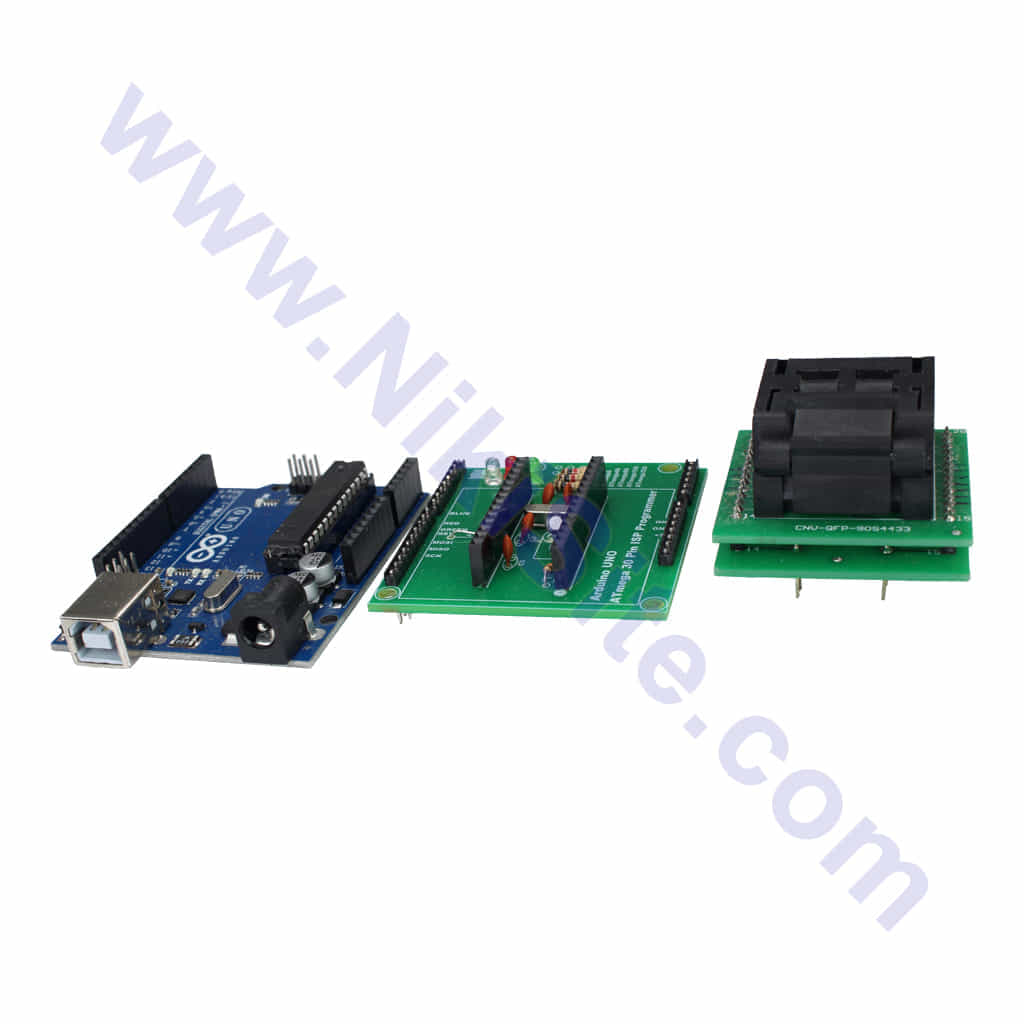

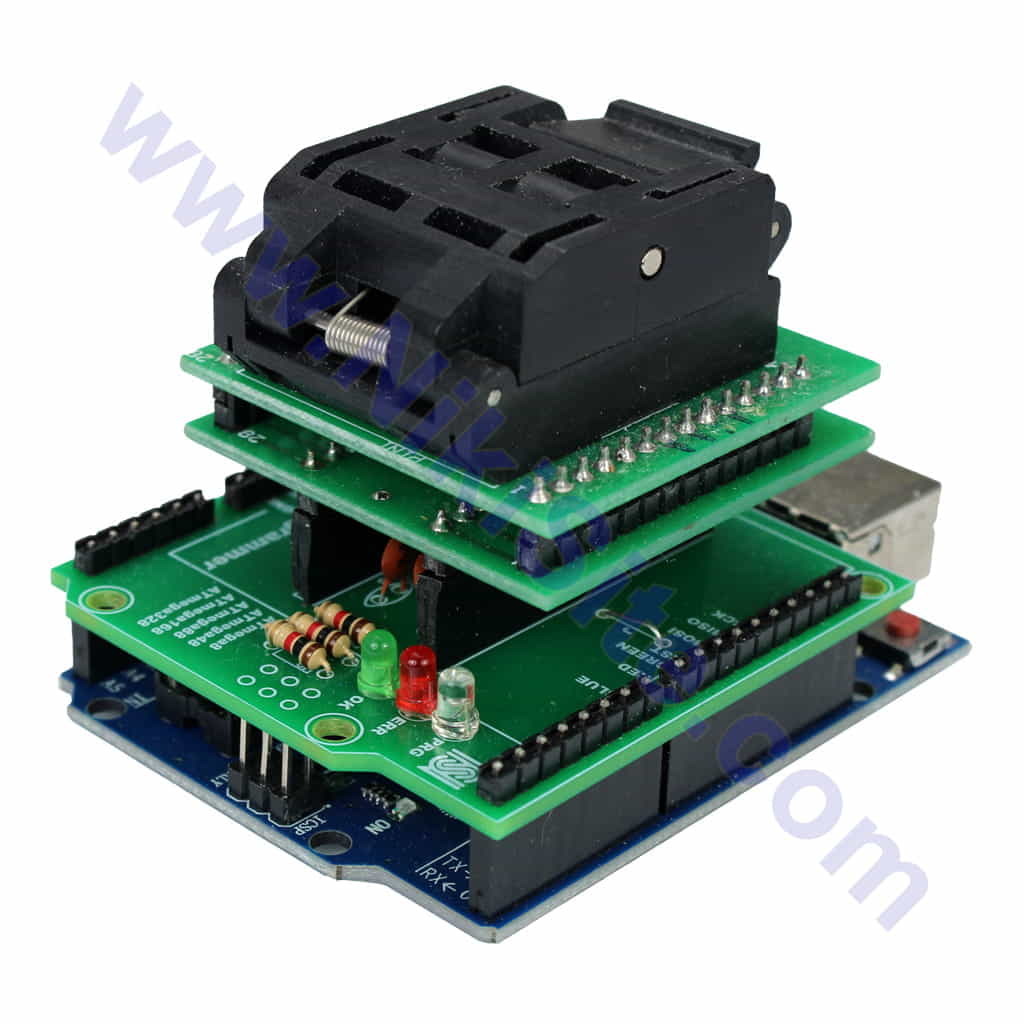

پروگرامر تراشه های SMD پکیج QFP32 بوسیله آردوینو اونو

(بدون آردوینو اونو)

Arduino UNO R3

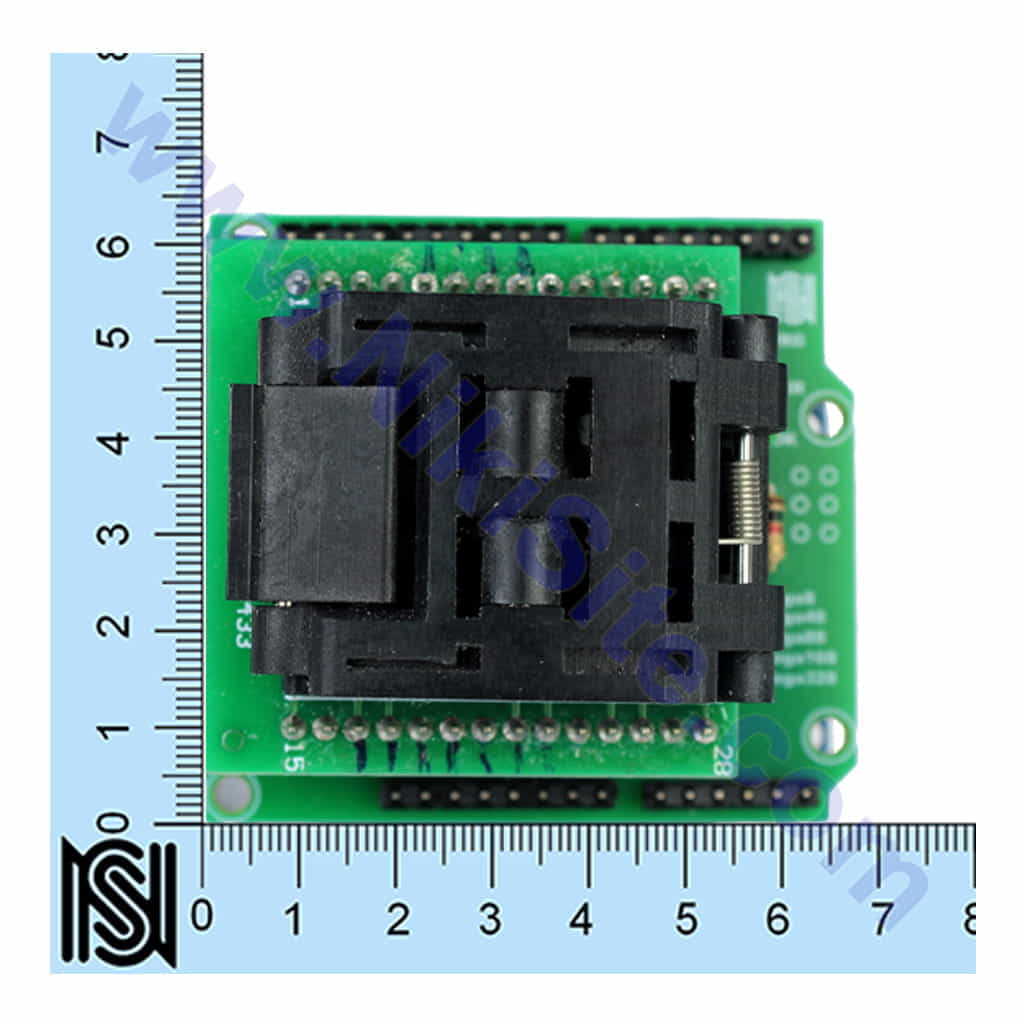

پکیج زیف سوکت QFP32 به DIP28 – مبدل حرفه‌ای برنامه‌ریزی تراشه‌های SMD

زیف سوکت حرفه‌ای QFP32 به DIP28 – راه‌حل ایده‌آل برای تست، دیباگ و برنامه‌ریزی تراشه‌های SMD پکیج QFP32 روی بردبرد استاندارد. این پکیج امکان کار با تراشه‌های سطح‌نصب را به ساده‌ترین شکل ممکن فراهم می‌کند.

مدل‌های سازگار شامل ATMEGA8A، ATMEGA48، ATMEGA88، ATMEGA162، ATMEGA168، و ATMEGA328.

🎯 ویژگی‌های کلیدی

🔹 زیف سوکت 32 پین QFP – با مکانیزم اهرم قفل شونده
🔹 تبدیل به DIP28 استاندارد – نصب مستقیم روی بردبرد
🔹 پایه‌های طلایی Machined – اتصال عالی و دوام بالا
🔹 پشتیبانی از 0.8mm Pitch – دقیقاً منطبق بر تراشه‌های QFP32
🔹 بدنه ضدایستا – محافظت از تراشه‌های حساس

📊 مشخصات فنی دقیق

1. زیف سوکت QFP32:

• نوع: Zero Insertion Force Socket

• تعداد پین: 32 پین کامل

• فاصله پایه‌ها (Pitch): 0.8mm دقیق

• مکانیزم قفل: اهرم فلزی با فنر استیل

• نیروی درگیری: 20-30 گرم بر پین

• دمای کاری: -40°C تا +125°C

• طول عمر مکانیکی: 15,000 بار باز و بسته

• جنس پایه‌ها: برنج با پوشش طلایی 3µ

• مقاومت تماس: کمتر از 20mΩ

• جریان مجاز: 1A در هر پین

• ولتاژ ایزولاسیون: 500V AC

2. برد مبدل QFP32 به DIP28:

• ابعاد کلی: 45mm × 35mm × 10mm

• جنس PCB: فایبرگلاس FR-4، 1.6mm ضخامت

• لایه‌ها: 2 لایه با پوشش قلع سرب

• ضخامت مس: 2 اونس (70µm) برای جریان‌های بالا

• نوع پایه‌های DIP: Machined پین طلایی

• فاصله پایه‌های DIP: 2.54mm استاندارد

• شماره‌گذاری: دو طرفه (QFP و DIP)

• پایه‌های اضافی:

  • پین VCC و GND اضافی

  • پین RESET مجزا

  • پین AREF برای ADC

  • پین AVCC برای تغذیه آنالوگ

3. پیکربندی پایه‌ها:

تبدیل QFP32 (0.8mm pitch) → DIP28 (2.54mm pitch)

پین‌های کلیدی ATMEGA328P-QFP32:
QFP پین → عملکرد → DIP پین
1       PC6 (RESET)    → 1
4       VCC           → 7, 20
5       GND           → 8, 22
6       VCC           → 7, 20
9       PB6 (XTAL1)   → 9
10      PB7 (XTAL2)   → 10
17      PB3 (MOSI)    → 17
18      PB4 (MISO)    → 18
19      PB5 (SCK)     → 19
20      AVCC          → 20
21      GND           → 8, 22
23      PC0 (ADC0)    → 23
28      PC5 (ADC5)    → 28

4. اتصالات اضافی روی برد:

• کانکتور ISP 6-pin: پین‌های MISO, MOSI, SCK, RESET, VCC, GND

• کانکتور تغذیه: ترمینال پیچی برای منبع خارجی

• خازن‌های بای‌پاس: 100nF سرامیکی + 10µF تانتالیوم

• مقاومت Pull-up: 10KΩ روی پین RESET

• جایگاه کریستال: برای نصب کریستال 16MHz

• جایگاه کاپاسیتور: برای خازن‌های 22pF کریستال

🔧 طراحی مهندسی پیشرفته

ویژگی‌های ایمنی:

• دیودهای محافظ TVS: روی تمام خطوط I/O

• فیوز قابل تعویض: 500mA برای محافظت

• پلاریتی معکوس: دیود شاتکی روی VCC

• محافظ ESD: روی تمام پین‌های حساس

• جداسازی آنالوگ/دیجیتال: Star-ground طراحی

بهینه‌سازی سیگنال:

• مقاومت‌های سری: 22Ω روی تمام خطوط داده

• خطوط امپدانس کنترل شده: 50Ω برای خطوط سریع

• گراند پلین کامل: کاهش نویز و EMI

• خازن‌های جداگانه: برای هر بخش تغذیه

نشانگرهای وضعیت:

• LED تغذیه: سبز (روشن = تغذیه OK)

• LED فعالیت: آبی (چشمک = فعالیت داده)

• LED خطا: قرمز (روشن = خطا)

• هفت‌سگمنت: نمایش کد وضعیت

💼 کاربردهای اصلی

1. برنامه‌ریزی و دیباگ:

• پروگرام‌ریزی با USBasp، ArduinoISP، AVRDragon

• دیباگ با JTAG و DebugWIRE

• تست عملکرد تراشه

• بازیابی تراشه‌های قفل شده

2. توسعه و پروتوتایپ:

• ساخت پروژه با تراشه SMD روی بردبرد

• تست کتابخانه‌ها و کدها

• نمونه‌سازی سریع

• آموزش الکترونیک SMD

3. تست و تعمیرات:

• تست تراشه‌های مشکوک

• تعمیر بردهای الکترونیکی

• جایگزینی تراشه‌های معیوب

• کالیبراسیون و تنظیم

4. تولید کوچک مقیاس:

• برنامه‌ریزی دسته‌ای تراشه‌ها

• تست QA محصولات

• کنترل کیفیت تولید

• نمونه‌سازی محصولات نهایی

🛠️ نحوه استفاده گام به گام

مرحله 1: نصب تراشه در زیف سوکت

1. اهرم زیف سوکت را به حالت باز کامل ببرید
2. تراشه QFP32 را طوری قرار دهید که:
   - نقطه/بریدگی تراشه با علامت روی سوکت منطبق باشد
   - تمام پایه‌ها در شیارهای مربوط قرار گیرند
3. اهرم را به آرامی تا انتها ببندید
4. مطمئن شوید تراشه کاملاً صاف و بدون کجی است

مرحله 2: اتصال به بردبرد

1. برد مبدل را روی بردبرد نصب کنید
2. جهت صحیح را رعایت کنید (پین 1 به سمت چپ)
3. با فشار ملایم، پایه‌ها را در بردبرد فرو کنید
4. از اتصال کامل همه پایه‌ها اطمینان حاصل کنید

مرحله 3: اتصال تغذیه و پروگرامر

1. منبع تغذیه 5V را به ترمینال VCC/GND وصل کنید
2. پروگرامر ISP را به کانکتور 6-pin متصل کنید
3. کریستال 16MHz را در جایگاه مربوط نصب کنید (اختیاری)
4. مدار را روشن کرده و LED تغذیه را بررسی کنید

مرحله 4: برنامه‌ریزی

# با استفاده از avrdude
avrdude -c usbasp -p m328p -U flash:w:firmware.hex

# با استفاده از Arduino IDE
# انتخاب برد: Arduino Nano
# انتخاب پروگرامر: USBasp
# آپلود از طریق پروگرامر

⚙️ پیکربندی برای تراشه‌های مختلف

برای ATMEGA328P:

avrdude -c usbasp -p m328p -B 125kHz -U flash:w:bootloader.hex
avrdude -c usbasp -p m328p -U lfuse:w:0xFF:m -U hfuse:w:0xDE:m -U efuse:w:0x05:m

برای ATMEGA168:

avrdude -c usbasp -p m168 -B 125kHz -U flash:w:program.hex

برای ATMEGA88:

avrdude -c usbasp -p m88 -U flash:w:firmware.hex:i

برای ATMEGA8:

avrdude -c usbasp -p m8 -U flash:w:code.hex

🔌 اتصالات پیشرفته

اتصال پروگرامر USBasp:

USBasp پین → مبدل QFP32 پین
MOSI  → پین 17 (PB3)
MISO  → پین 18 (PB4)
SCK   → پین 19 (PB5)
RESET → پین 1 (PC6)
VCC   → پین 4,6
GND   → پین 5,21

اتصال سریال برای دیباگ:

پین TXD → پین 2 (PD0)
پین RXD → پین 3 (PD1)
GND    → پین مشترک

⚠️ نکات ایمنی و عیب‌یابی

هشدارهای مهم:

1. قبل از نصب تراشه، ولتاژ را قطع کنید

2. از مچ‌بند ضدایستا استفاده کنید

3. تراشه را در جهت صحیح نصب کنید

4. از اعمال فشار زیاد روی اهرم خودداری کنید

مشکلات رایج و راه‌حل:

تست سلامت:

// کد تست پایه‌های I/O
void testAllPins() {
  for(int i=0; i<28; i++) {
    pinMode(i, OUTPUT);
    digitalWrite(i, HIGH);
    delay(100);
    digitalWrite(i, LOW);
  }
}

📊 مقایسه با روش‌های جایگزین

💡 نکات حرفه‌ای

برای افزایش عمر زیف سوکت:

1. ماهی یکبار پایه‌ها را با ایزوپروپیل الکل تمیز کنید

2. هر 6 ماه مکانیزم اهرم را با روغن سیلیکون چرب کنید

3. از فشار دادن اهرم با ابزار فلزی خودداری کنید

4. در محیط‌های مرطوب از ژل ضداکسیداسیون استفاده کنید

برای کیفیت بهتر برنامه‌ریزی:

• از منبع تغذیه رگوله شده استفاده کنید

• کابل‌های ISP را کوتاه نگه دارید (کمتر از 20cm)

• در محیط‌های پرنویز از کابل‌های شیلددار استفاده کنید

• قبل از برنامه‌ریزی، تراشه را با هوای فشرده تمیز کنید

🏆 بهترین انتخاب برای:

• مهندسین الکترونیک

• توسعه‌دهندگان Embedded

• دانشجویان رشته برق

• کارگاه‌های تعمیرات الکترونیک

• شرکت‌های تولیدی کوچک
